Электроустановки воздухонагревательные УВНЭ

Установки воздухонагревательные электрические (УВНЭ) используются в системах воздушного отопления для нагрева воздуха. Их используют на самых разных объектах: промышленные, культурные, общественные, торговые, складские, сельскохозяйственные, и другие помещения большой площади.

Устройство и принцип работы

Конструкция УВНЭ — моноблочный агрегат, смонтированный на общей раме. Основными частями установки являются электрокалорифер ВНЭ и вентилятор ВЦ-14-46. Они соединены между собой конфузором, который выполняет функцию переходника между прямоугольным сечением калорифера и круглым сечением вентилятора, и гибкой вставкой, защищающей воздухонрагреватель от вибраций вентилятора.

Воздух из окружающей среды, вследствие разряжения, создаваемого вентилятором, подаётся на трубчатые электронагреватели калорифера (ТЭНы), нагревается, и через вентилятор подаётся в обогреваемое помещение. Для увеличения теплоотдачи трубки ТЭНов имеют алюминиевые рёбра. ТЭНы соединены между собой в «звезду», благодаря чему нагреватель можно использовать как на 100% номинальной мощности, так и на определённый процент от неё.

Для защиты от перегрева УВНЭ снабжена двумя биметаллическими термовыключателями. Первый настроен на повышение температуры более +70°С, и предназначен для предотвращения перегрева потока воздуха; температура срабатывания второго — +100°С, он предназначен для защиты корпуса от чрезмерного нагрева.

Воздухонагревательные электроустановки УВНЭ выпускаются в восьми типоразмерах, отличия между которым заключаются в мощности калориферов и вентиляторов.

Эксплуатация

Воздухонагревательные электроустановки предназначены для работы в температурном диапазоне -10°С … +40°С (вид климатического исполнения УХЛ4 по ГОСТ 15150-69). Максимально допустимая запылённость воздуха — 0,5 мг/м3. Перемещаемый через установку воздух не должен содержать взрывоопасных веществ и токопроводящей пыли, а также липких и волокнистых материалов и веществ. Установки УВНЭ могут эксплуатироваться как самостоятельно, так и для в составе технологического оборудования.

Технические характеристики электроустановок воздухонагревательных УВНЭ

Наименовани параметраЗначение параметра
УВНЭ-30-01УВНЭ-30-01УВНЭ-30-01УВНЭ-30-01
Устанавливаемая мощность, кВт, не более. В том числе воздухонагревателя, кВТ

23,6

22,5

47,2

45,0

71,5

67,5

97,5

90,0

Производительность по воздуху, м3/ч (min) 2000 3000 4000 7500
Перепад температур входящего и выходящего воздуха, °С, не более 24 51 59 40
Аэродинамическое сопротивление, Па, не более 150 110 95 175
Расчетное воздушное давление, развиваемое вентилятором, Па, не более 500 800 1400 1500
Номинальное напряжение электросети, В 380±28,5
Частота тока, Гц 50
Число фаз 3
Масса, кг, не более 66 79 141 170
Наименовани параметраЗначение параметра
УВНЭ-15-02УВНЭ-30-02УВНЭ-45-02УВНЭ-65-02
Устанавливаемая мощность, кВт, не более
В том числе воздухонагревателя, кВТ

 15,5

14,4

29,9

28,8

45,4

43,2

61,6

57,6

Производительность по воздуху, м3/ч (min) 2000 2500 3000 4000
Перепад температур входящего и выходящего воздуха, °С, не более 24 39 49
Аэродинамическое сопротивление, Па, не более 155 85 65
Расчетное воздушное давление, развиваемое вентилятором, Па, не более 500 800 1400
Номинальное напряжение электросети, В 380±28,5
Частота тока, Гц 50
Число фаз 3
Масса, кг, не более 66 74 86 148

Комплектация установок вентиляторами

Наименование продукцииМарка вентилятораМощность вентилятораЧастота вращения, об/мин
УВНЭ-15-02 УХЛ4 ВЦ 14-46 №3,15 1,1 1500
УВНЭ-30-01 УХЛ4 1,1
УВНЭ-30-02 УХЛ4 1,1
УВНЭ-45-01 УХЛ4 2,2
УВНЭ-45-02 УХЛ4 2,2
УВНЭ-65-01 УХЛ4 ВЦ 14-46 №4 4
УВНЭ-65-02 УХЛ4 4
УВНЭ-90-01 УХЛ4 7,5

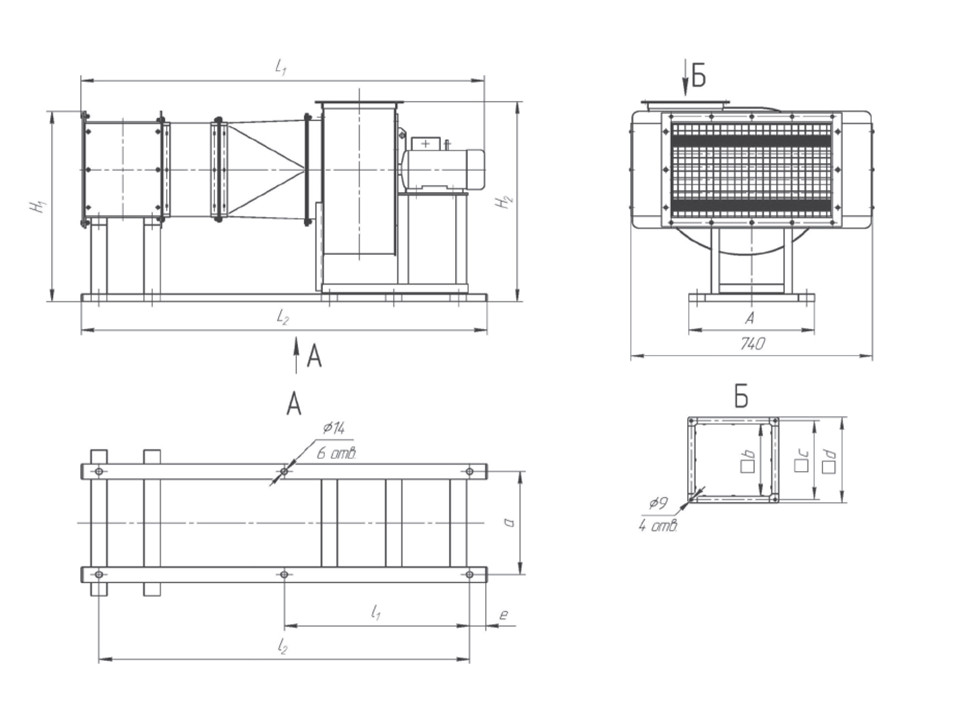

Габаритные и присоединительные размеры электроустановок воздухонагревательных УВНЭ

Наименование изделияРазмеры, мм
AH1H2L1L2abcdel1l2
УВНЭ-15-02
390
560
660
1335
1340
340
221
241
261
65
600
1200
УВНЭ-30-01
УВНЭ-30-02
625
УВНЭ-45-01
1350
УВНЭ-45-02
695
УВНЭ-65-01
322
845
852
1405
1380
290
280
300
320
40
650
1300
УВНЭ-65-02
910
УВНЭ-90-01
352
1455
1420
320
160
