Пароводяные подогреватели ПП

Кожухотрубный пароводяной подогреватель (теплообменник ПП) используется в системах теплоснабжения с температурными режимами 70/150 °C; 70/130 °С и 70/95 °С для нагрева воды паром.

Сфера применения — объекты различного назначения, промышленные и коммунальные котельные. Водоподогреватель может иметь как плоские, так и эллиптические боковые стенки, что отображается в обозначении изделия. Например, маркировка ПП 2−9−7−4 означает: подогреватель пароводяной ПП с плоскими днищами (ПП 1 — с эллиптическими), с площадью поверхности теплообмена 9 м2, давление пара 7 кг/см2, четырёхходовый (маркировка 2 — двухходовый).

Товаров: 21

Умолчанию Цене Рейтингу

20 40 Все

Подогреватель пароводяной ПП 2-9-7-II

Площадь поверхности нагрева, м²9,5

Номинальный расход воды, т/ч32,4

Расчетный тепловoй поток, МВт (Гкал/ч)1,89 (1,63)

Температурный график70/130 °С (максимальное избыточное рабочее давление пара — 0,68 МПа)

от 98 520

Подогреватель пароводяной ПП 1-24-7-II

Площадь поверхности нагрева, м²24,4

Номинальный расход воды, т/ч83,5

Расчетный тепловoй поток, МВт (Гкал/ч)4,9 (4,22)

Температурный график70/130 °С (максимальное избыточное рабочее давление пара — 0,68 МПа)

от 287 280

Подогреватель пароводяной ПП 1-32-7-II

Площадь поверхности нагрева, м²32,0

Номинальный расход воды, т/ч110,5

Расчетный тепловoй поток, МВт (Гкал/ч)6,96 (5,57)

Температурный график70/130 °С (максимальное избыточное рабочее давление пара — 0,68 МПа)

от 326 160

Подогреватель пароводяной ПП 1-53-7-II

Площадь поверхности нагрева, м²53,9

Номинальный расход воды, т/ч182,0

Расчетный тепловoй поток, МВт (Гкал/ч)10,58 (9,20)

Температурный график70/130 °С (максимальное избыточное рабочее давление пара — 0,68 МПа)

от 524 880

Подогреватель пароводяной ПП 1-76-7-II

Площадь поверхности нагрева, м²76,8

Номинальный расход воды, т/ч261,0

Расчетный тепловoй поток, МВт (Гкал/ч)15,3 (13,20)

Температурный график70/130 °С (максимальное избыточное рабочее давление пара — 0,68 МПа)

от 790 720

Подогреватель пароводяной ПП 1-108-7-II

Площадь поверхности нагрева, м²108,0

Номинальный расход воды, т/ч358,0

Расчетный тепловoй поток, МВт (Гкал/ч)21 (18,10)

Температурный график70/130 °С (максимальное избыточное рабочее давление пара — 0,68 МПа)

от 990 660

Подогреватель пароводяной ПП 2-9-7-IV

Площадь поверхности нагрева, м²9,5

Номинальный расход воды, т/ч16,1

Расчетный тепловoй поток, МВт (Гкал/ч)1,31 (1,13)

Температурный график70/150 °С (максимальное избыточное рабочее давление пара — 0,68 МПа)

от 98 520

Подогреватель пароводяной ПП 1-24-7-IV

Площадь поверхности нагрева, м²24,4

Номинальный расход воды, т/ч41,7

Расчетный тепловoй поток, МВт (Гкал/ч)3,45 (2,94)

Температурный график70/150 °С (максимальное избыточное рабочее давление пара — 0,68 МПа)

от 287 280

Подогреватель пароводяной ПП 1-32-7-IV

Площадь поверхности нагрева, м²32,0

Номинальный расход воды, т/ч55,0

Расчетный тепловoй поток, МВт (Гкал/ч)4,5 (3,88)

Температурный график70/150 °С (максимальное избыточное рабочее давление пара — 0,68 МПа)

от 326 160

Подогреватель пароводяной ПП 1-53-7-IV

Площадь поверхности нагрева, м²53,9

Номинальный расход воды, т/ч93,0

Расчетный тепловoй поток, МВт (Гкал/ч)7,61 (6,55)

Температурный график70/150 °С (максимальное избыточное рабочее давление пара — 0,68 МПа)

от 524 880

Подогреватель пароводяной ПП 1-76-7-IV

Площадь поверхности нагрева, м²76,8

Номинальный расход воды, т/ч133,0

Расчетный тепловoй поток, МВт (Гкал/ч)10,9 (9,40)

Температурный график70/150 °С (максимальное избыточное рабочее давление пара — 0,68 МПа)

от 790 720

Подогреватель пароводяной ПП 1-108-7-IV

Площадь поверхности нагрева, м²108,0

Номинальный расход воды, т/ч188,0

Расчетный тепловoй поток, МВт (Гкал/ч)15,42 (13,30)

Температурный график70/150 °С (максимальное избыточное рабочее давление пара — 0,68 МПа)

от 990 660

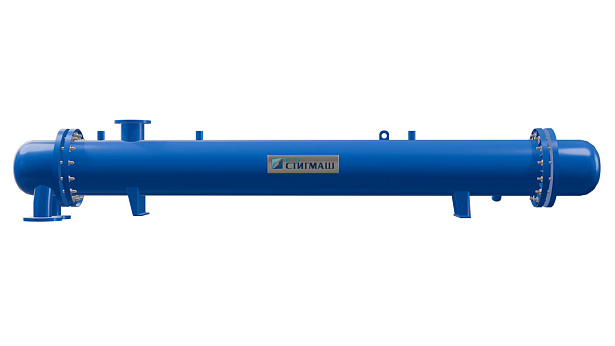

Подогреватель пароводяной ПП 2-6-2-II

Площадь поверхности нагрева, м²6,3

Номинальный расход воды, т/ч29,2

Расчетный тепловoй поток, МВт (Гкал/ч)0,68 (0,585)

Температурный график70/95 °С (максимальное избыточное рабочее давление пара — 0,19 МПа)

Запрос цены

Подогреватель пароводяной ПП 1-11-2-II

Площадь поверхности нагрева, м²11,4

Номинальный расход воды, т/ч53,4

Расчетный тепловoй поток, МВт (Гкал/ч)1,24 (1,07)

Температурный график70/95 °С (максимальное избыточное рабочее давление пара — 0,19 МПа)

Запрос цены

Подогреватель пароводяной ПП 1-16-2-II

Площадь поверхности нагрева, м²16,0

Номинальный расход воды, т/ч76,0

Расчетный тепловoй поток, МВт (Гкал/ч)1,76 (1,52)

Температурный график70/95 °С (максимальное избыточное рабочее давление пара — 0,19 МПа)

Запрос цены

Подогреватель пароводяной ПП 1-21-2-II

Площадь поверхности нагрева, м²21,2

Номинальный расход воды, т/ч103,5

Расчетный тепловoй поток, МВт (Гкал/ч)2,29 (1,99)

Температурный график70/95 °С (максимальное избыточное рабочее давление пара — 0,19 МПа)

Запрос цены

Подогреватель пароводяной ПП 1-35-2-II

Площадь поверхности нагрева, м²35,3

Номинальный расход воды, т/ч169,0

Расчетный тепловoй поток, МВт (Гкал/ч)3,93 (3,38)

Температурный график70/95 °С (максимальное избыточное рабочее давление пара — 0,19 МПа)

Запрос цены

Подогреватель пароводяной ПП 1-50-2-II

Площадь поверхности нагрева, м²50,5

Номинальный расход воды, т/ч251,0

Расчетный тепловoй поток, МВт (Гкал/ч)5,82 (5,02)

Температурный график70/95 °С (максимальное избыточное рабочее давление пара — 0,19 МПа)

Запрос цены

Подогреватель пароводяной ПП 1-71-2-II

Площадь поверхности нагрева, м²71,0

Номинальный расход воды, т/ч342,0

Расчетный тепловoй поток, МВт (Гкал/ч)7,92 (6,84)

Температурный график70/95 °С (максимальное избыточное рабочее давление пара — 0,19 МПа)

Запрос цены

Подогреватель пароводяной ПП 1-17-7-II

Площадь поверхности нагрева, м²17,2

Номинальный расход воды, т/ч59,0

Расчетный тепловoй поток, МВт (Гкал/ч)3,45 (2,98)

Температурный график70/130 °С (максимальное избыточное рабочее давление пара — 0,68 МПа)

Запрос цены

Декларация соответствия

Заполнить опросный лист
тех задания (62 Кб, doc)

Паспорт (1 Мб, pdf)

Остались вопросы? Свяжитесь с нами

Написать директору
Жалобы и предложения

Устройство

С точки зрения конструкции изделие является расположенным горизонтально кожухотрубным теплообменником. Его основные элементы — корпус, крышка корпуса, передняя и задняя водяные камеры, система труб. Корпус изготавливают из стальной бесшовной или прямошовной трубы соответствующего диаметра. Трубки теплообменника — латунные, медные или из медных и латунных сплавов. Все главные узлы соединяются при помощи фланцевых соединений, что обеспечивает удобство при ремонтных работах и профилактических осмотрах.

Принцип работы

Вода, подлежащая нагреванию, подаётся в трубки теплообменника ПП. В межтрубное пространство поступает нагревающий пар через расположенный вверху корпуса патрубок. Движение пара направляется сегментными перегородками. Конденсат накапливается в нижней части изделия, после чего отводится.

Агрегат подключают по схеме противотока движения теплоносителя и нагреваемой среды.

Компания «СТИГМАШ» предлагает подогреватели ПП различной производительности и модификаций. Эффективная работа устройства зависит от правильного подбора и расчета. Проектные и расчётные работы также входят в список услуг нашего предприятия. Характеристики оборудования рассчитываются в зависимости от требуемого теплового потока или расхода сетевой воды. Доставка оборудования производится автомобильным или железнодорожным транспортом во все региона РФ и страны СНГ.
