Осевые вентиляторы ВО 14-320 №12,5 используются в системах вентиляции и воздушного отопления зданий различного предназначения, для сельскохозяйственного производства, для подпора воздуха в противопожарных системах для подачи свежего воздуха, и других санитарно-производственных целей.
ВО 14-320 №12,5 предназначены для транспортировки воздуха и невзрывоопасных воздушно-газовых смесей, агрессивность которых не превышает агрессивности воздуха. Рабочая среда не должна содержать волокнистых, липких, абразивных материалов и взрывчатых веществ, допустимое содержание пыли и других твёрдых примесей не выше 10 мг/м3. Максимальная температура рабочей среды — 50°С.
Осевые вентиляторы низкого давления ВО 14-320 №12,5 способны работать как с короткой сетью воздуховодов, так и без неё. Предназначены для работы в регионах с умеренным климатом (У) 2-й категории размещения по ГОСТ 15150. Работа по 1-й категории размещения допускается при условии обеспечения защиты электродвигателя от прямых солнечных лучей и атмосферных воздействий.

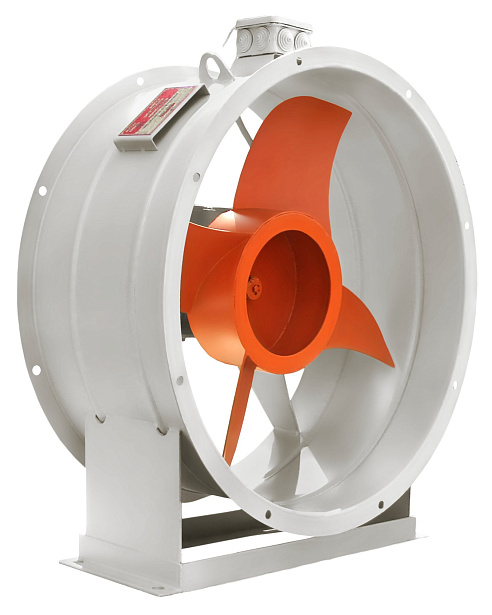

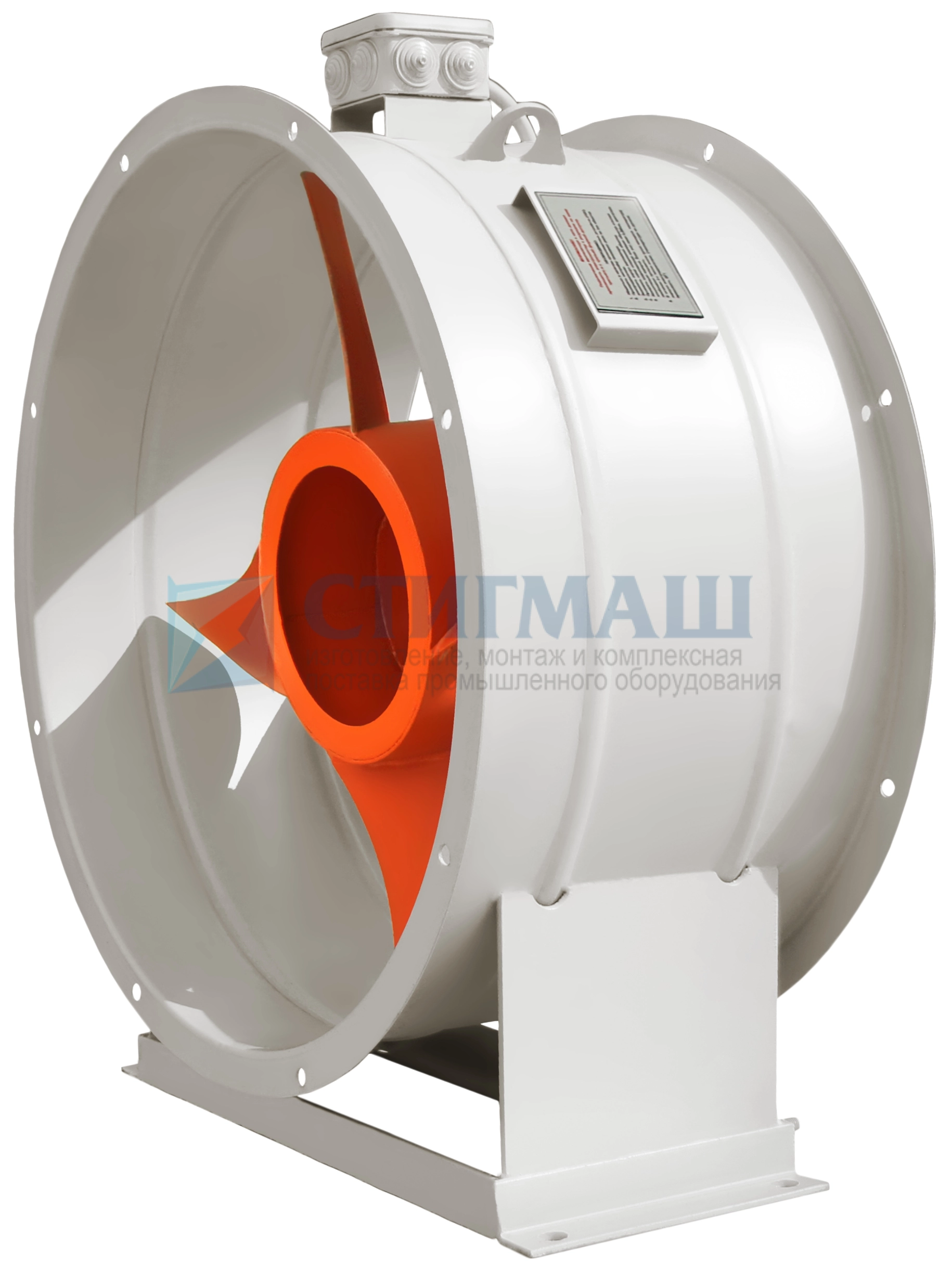

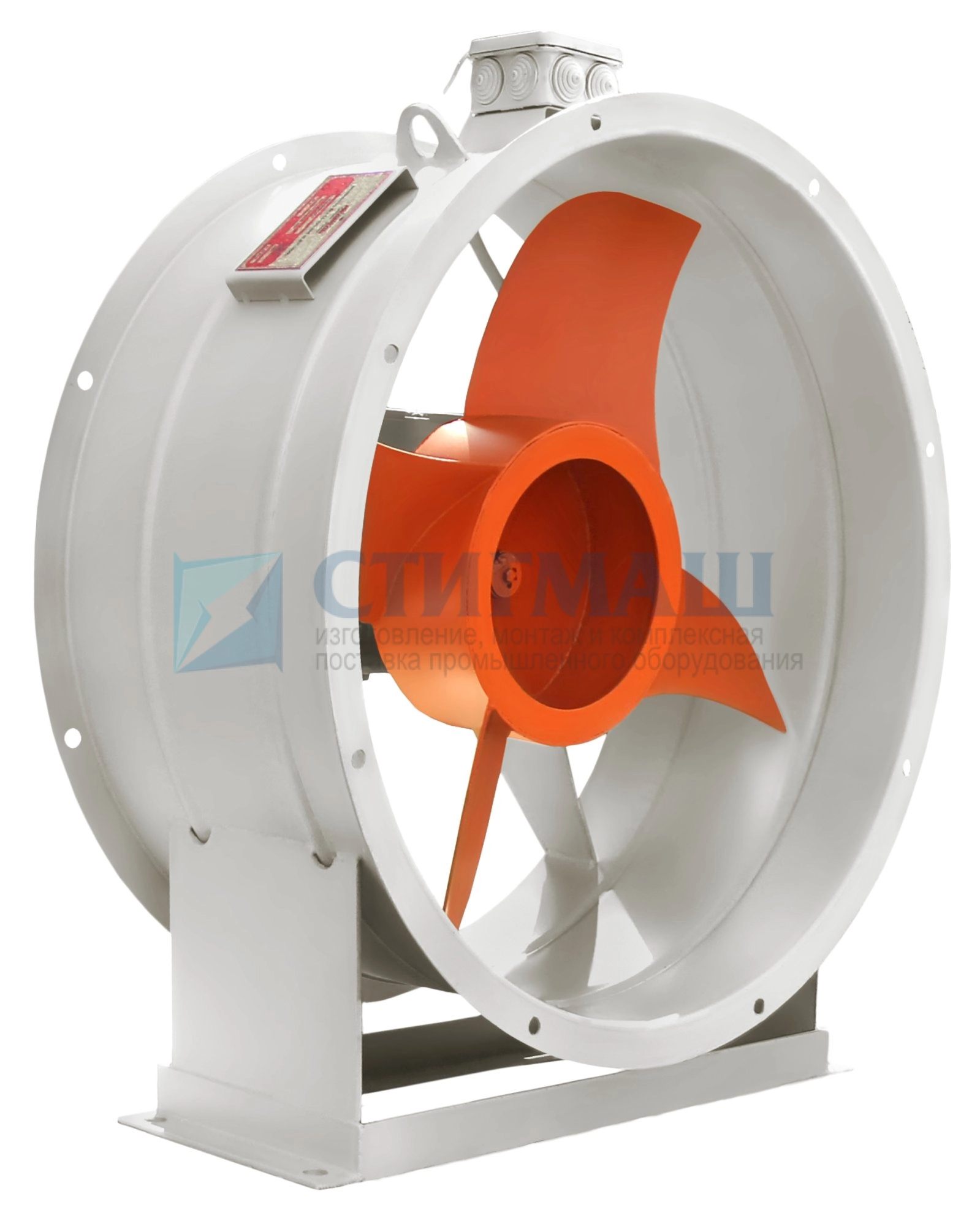

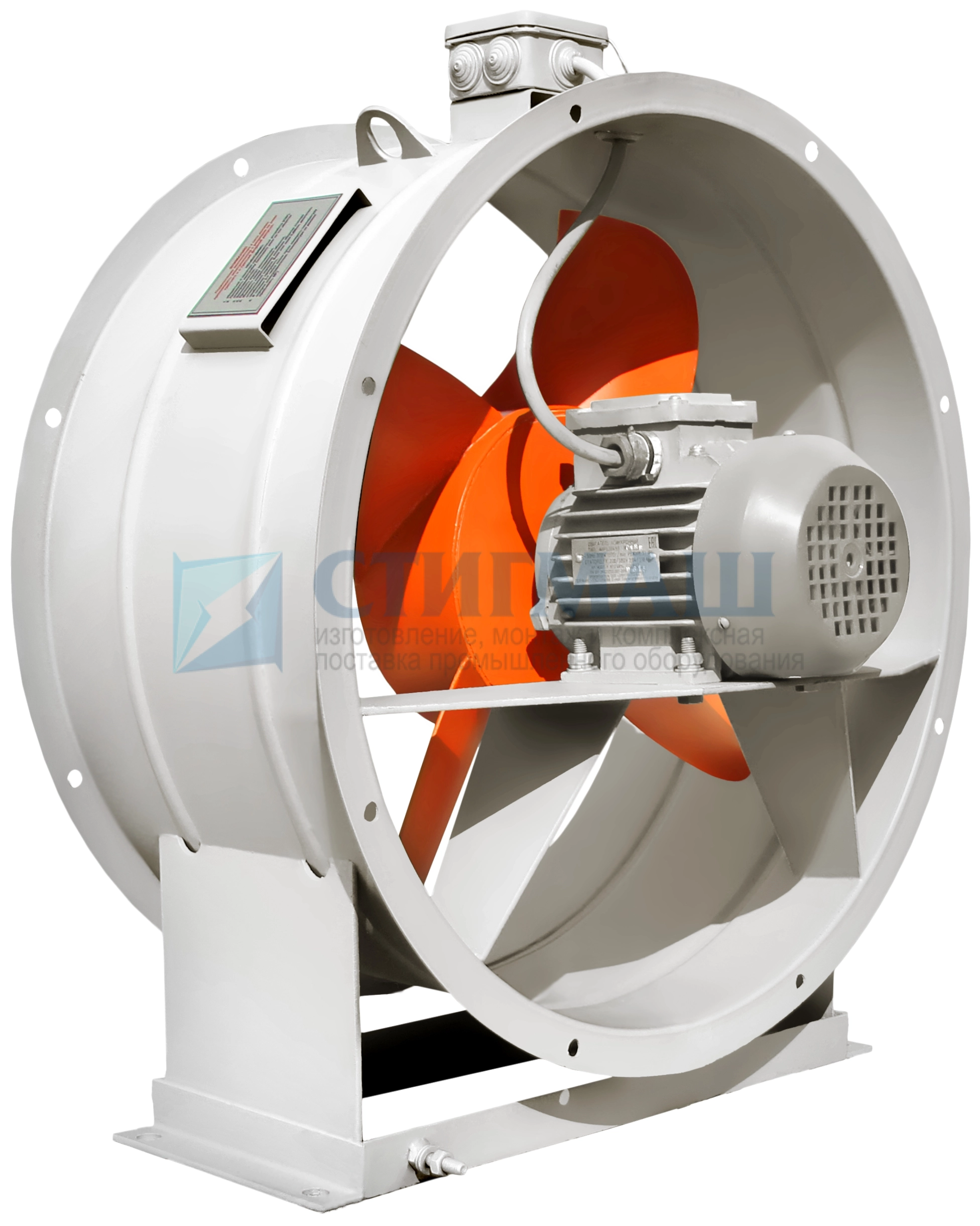

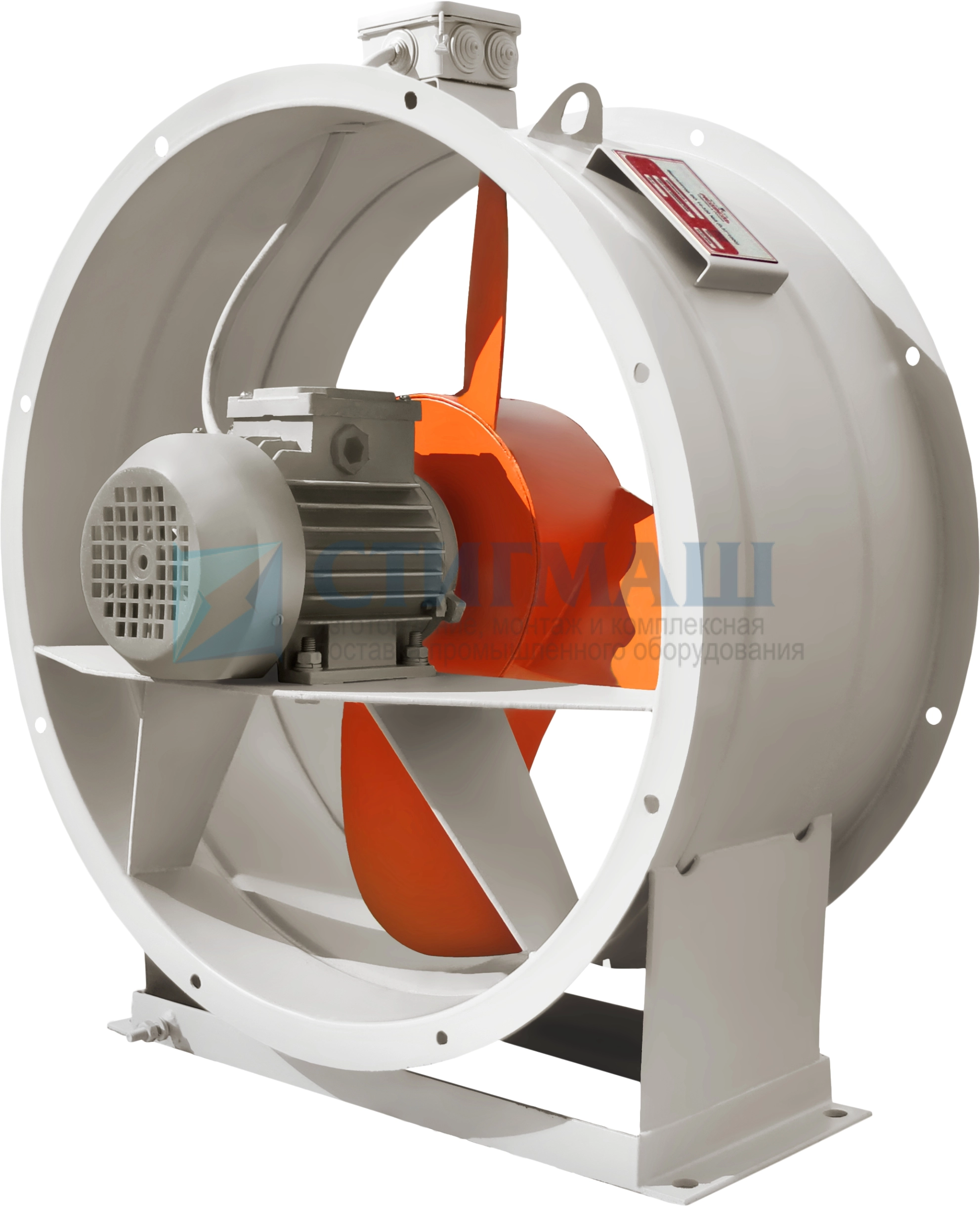

Конструкция вентилятора состоит из электродвигателя, рабочего колеса, корпуса с фланцами, рамы для монтажа на фундамент.
Количество лопаток рабочего колеса вентиляторов ВО 14-320: №3,15 — 3; №4 — 4; №5 — 8; №6,3 — 4; №8 — 4 или 3; №10 — 3; №12,5 — 3.
Осевые вентиляторы ВО 14-320 №12,5 используются в системах вентиляции и воздушного отопления зданий различного предназначения, для сельскохозяйственного производства, для подпора воздуха в противопожарных системах для подачи свежего воздуха, и других санитарно-производственных целей.
ВО 14-320 №12,5 предназначены для транспортировки воздуха и невзрывоопасных воздушно-газовых смесей, агрессивность которых не превышает агрессивности воздуха. Рабочая среда не должна содержать волокнистых, липких, абразивных материалов и взрывчатых веществ, допустимое содержание пыли и других твёрдых примесей не выше 10 мг/м3. Максимальная температура рабочей среды — 50°С.
|
Масса не более, кг
|
199,2, 232 |
| Электродвигатель | |
|
Типоразмер
|
АИР112МВ8, АИР132М6 |
|
Мощность, кВт
|
3,0, 7,5 |
|
Частота вращения, мин-1
|
720, 960 |

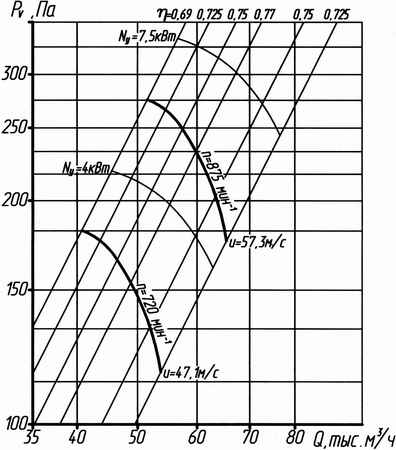

| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
35,0-53,5, 47,5-72,0 |
|
Полное давление, Па
|
193-125, 340-220 |
| D | D1 | D2 | D3 | d | d2 | A | Bmax | b | C | H | h | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1250 | 1266 | 1310 | 1357 | 14 | 14 | 1100 | 683 | 500 | 350 | 1444 | 750 | 24 |
| n, мин-1; | Значение Lpi, дБ в октавных полосах f, Гц | LpA, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 720 | 90 | 94 | 99 | 100 | 96 | 90 | 83 | 73 | 100 |
| 960 | 95 | 100 | 105 | 106 | 102 | 96 | 89 | 79 | 106 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствуюшего номинальному режиму работы вентилятора.
