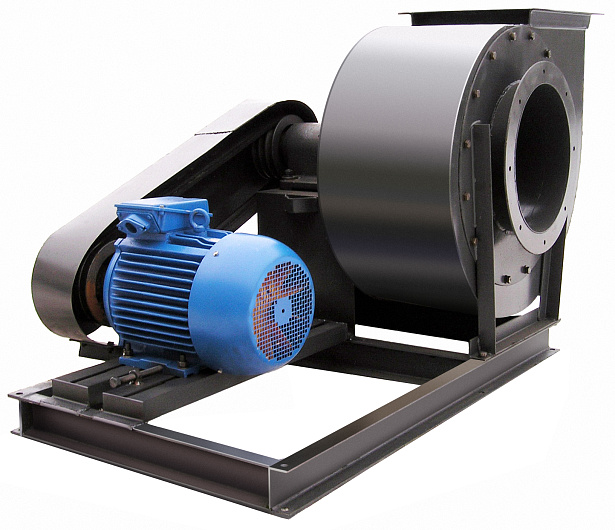

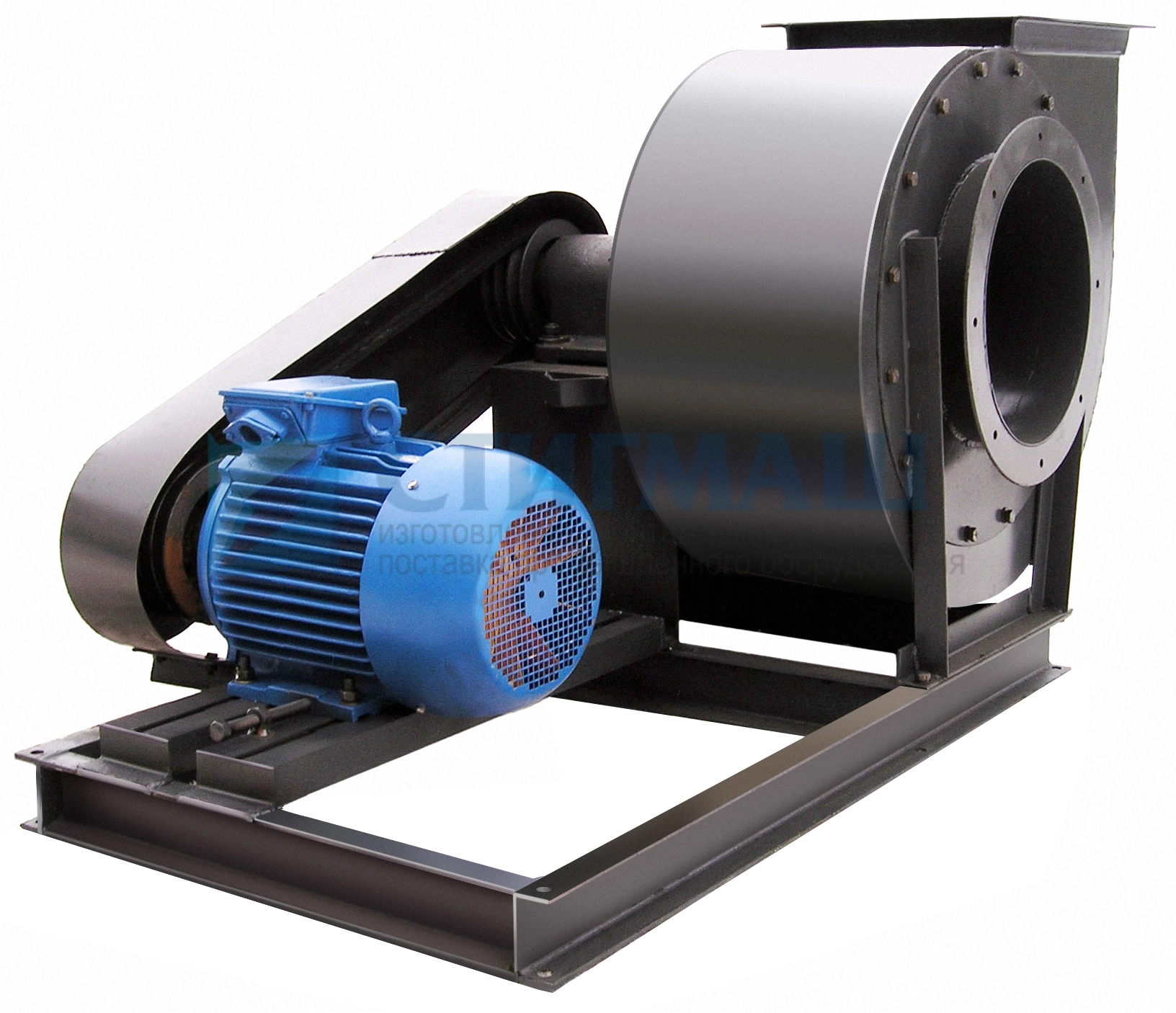

Радиальные вентиляторы ВР 9-55 №12 предназначены для перемещения воздуха и газовоздушных смесей с содержанием пыли и твёрдых включений не более 100 мг/м3, не имеющих в составе волокнистых материалов и липких веществ. Применяются в системах воздушного отопления и кондиционирования, а также в любых технологических установках, требующих транспортировки воздуха и невзрывоопасных газовых смесей.
Вентиляторы радиальные ВР 9-55 №12 одностороннего всасывания, среднего давления, эксплуатируются в условиях умеренного и тропического (У, Т) климата 2-й и 3-й категории размещения согласно ГОСТ 15150. Изготавливаются по 5 исполнению, из углеродистой стали (общего назначения), из нержавеющей стали (коррозийностойкие) или разнородных материалов (специального заначения).
Рабочее колесо вентилятора имеет 32 загнутые вперёд лопатки. Номер вентилятора ВР 9-55 №12 означает диаметр рабочего колеса (дм).
Радиальные вентиляторы ВР 9-55 №12 предназначены для перемещения воздуха и газовоздушных смесей с содержанием пыли и твёрдых включений не более 100 мг/м3, не имеющих в составе волокнистых материалов и липких веществ. Применяются в системах воздушного отопления и кондиционирования, а также в любых технологических установках, требующих транспортировки воздуха и невзрывоопасных газовых смесей.

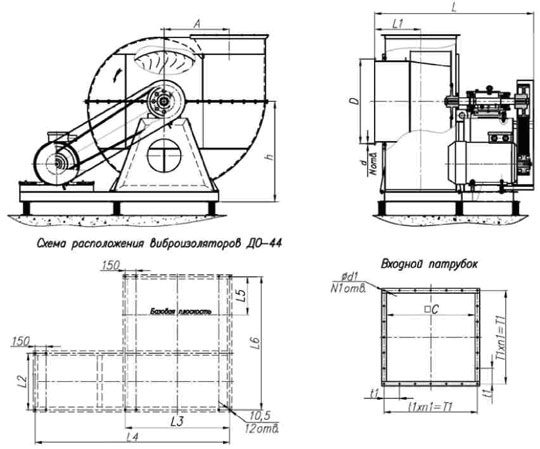

| Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| A | D | d | d1 | h | L | L1 | L2 | L3 |
| 650 | 845 | 12 | 12 | 1025 | 1720 | 490 | 694 | 1060 |
| L4 | L5 | L6 | C | t1 | T1 | n1 | N | N1 |
| 1956 | 390 | 1466 | 700 | 149 | 745 | 5 | 20 | 20 |

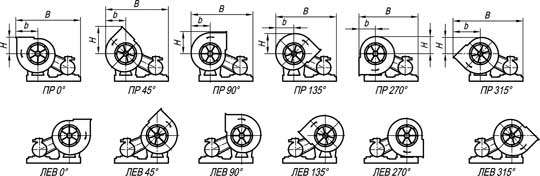

Положения корпуса вентилятора ВР 9-55 исп-5. По спецзаказу возможно изготовление положения 180°
Присоединительные размеры вентиляторов ВР 9-55 исп-5

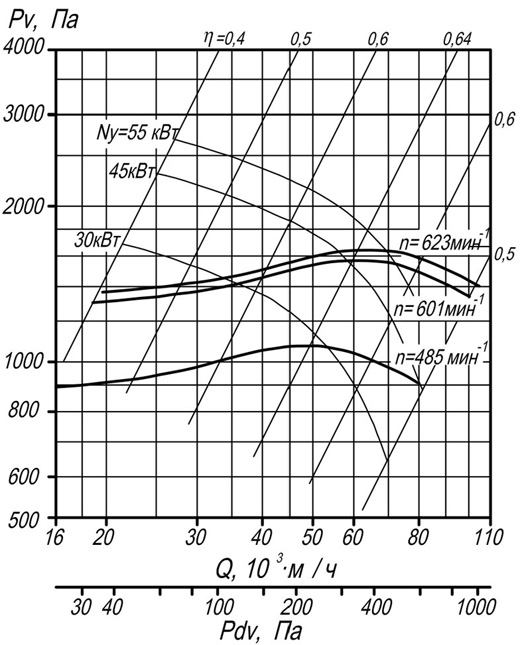

| Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| Пр 135˚, Л 135˚ | Пр 270˚, Л 270˚ | Пр 315˚, Л 315˚ | ||||||
| B | b | H | B | b | H | B | b | H |
| 2710 | 990 | 1110 | 2590 | 795 | 962 | 3167 | 1445 | 840 |
| Пр 0˚, Л 0˚ | Пр 45˚, Л 45˚ | Пр 90˚, Л 90˚ | ||||||
| B | b | H | B | b | H | B | b | H |
| 2970 | 1248 | 795 | 2861 | 1138 | 1445 | 2845 | 1104 | 1239 |
| № вент. | Электродвигатель | Частота вращения рабочего колеса, мин-1 | Параметры в рабочей зоне | Масса вентилятора, кг | Объем вентилятора, V,м³ | ||
|---|---|---|---|---|---|---|---|
| Типоразмер | Мощность, кВт/об | производительность, м?/час | Полное давление, Па | ||||
| 10 | АИР 160 М4 | 18,5/1500 | 600 | 14-38 | 860-1110 | 1050 | 7,7 |
| АИР 180 S4 | 22/1500 | 672 | 13-37 | 1095-1380 | 1075 | ||
| АИР 180 М4 | 30/1500 | 737 | 14-36 | 1375-1670 | 1105 | ||
| АИР 180 М6 | 18,5/1000 | 586 | 12-38,5 | 885-1140 | 1072 | ||
| АИР 200 М6 | 22/1000 | 691 | 13-37,5 | 1120-1415 | 1150 | ||
| АИР 200 L6 | 30/1000 | 737 | 13,5-35 | 1330-1615 | 1178 | ||
| АИР 250 S6 | 45/1000 | 782 | 14,5-53 | 1430-1740 | 1360 | ||
| АИР 250 М6 | 55/1000 | 827 | 16-55 | 1630-2000 | 1400 | ||
| 12 | АИР 200 L6 | 30/1000 | 485 | 16-53 | 900-1095 | 1510 | 11,3 |
| АИР 250 S6 | 45/1000 | 600 | 19-58 | 1375-650 | 1652 | ||
| АИР 250 М6 | 55/1000 | 620 | 20-70 | 1440-1715 | 1695 | ||
