Радиальные вентиляторы ВР 5-45 №8,5 используются в качестве основного элемента систем вентиляции, кондиционирования и воздушного отопления зданий различного предназначения, оборудованных сетью воздуховодов. Кроме того, они нашли широкое применение в пневмотранспортных и иных системах и установках деревообрабатывающих и мукомольных предприятий. Рабочая среда не должна содержать липких веществ и волокнистых материалов, паров или пыли. Агрессивность по отношению к углеродистой стали не должна быть выше агрессивности воздуха. Содержание твёрдых примесей в рабочей среде не должно быть более 100 мг/м3.
Вентиляторы радиальные ВР 5-45 №8,5 среднего давления, одностороннего всасывания эксплуатируются в условиях умеренного и тропического (У, Т) климата 1-й, 2-й и 3-й категории размещения в соответствии с ГОСТ 15150.

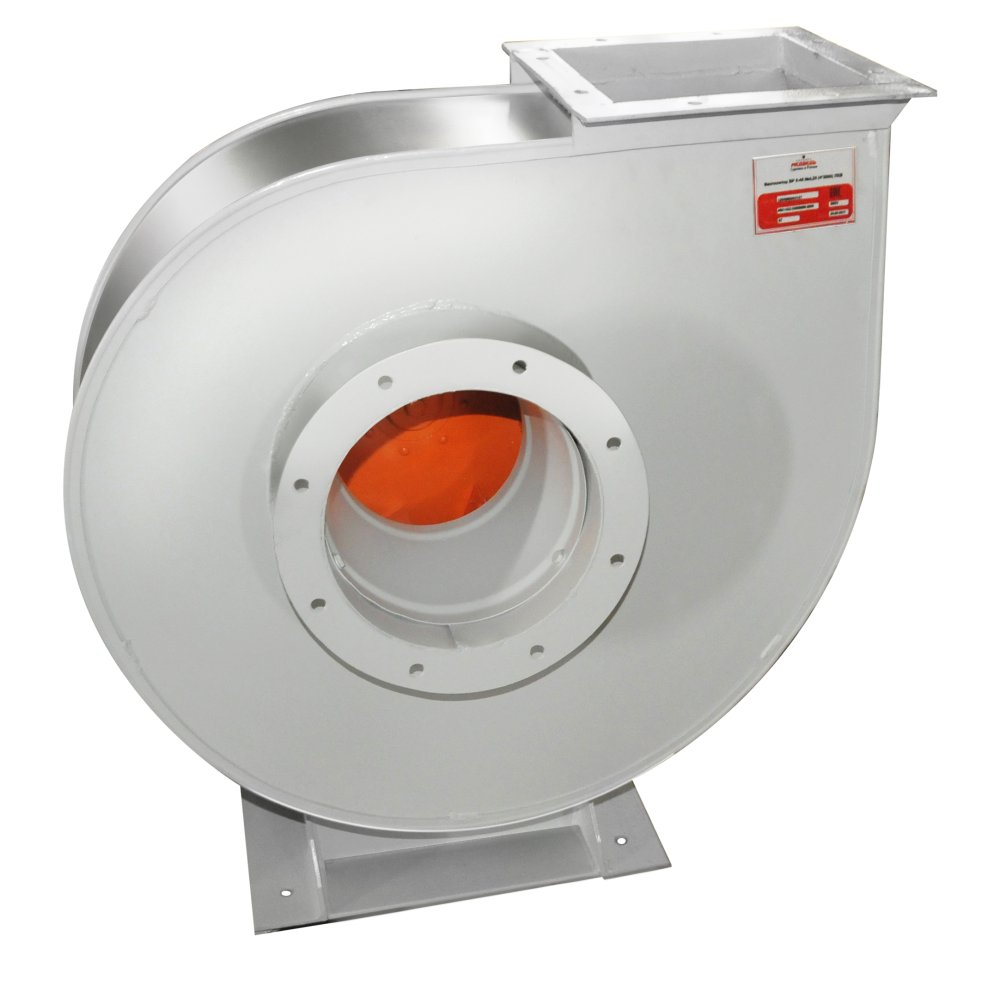

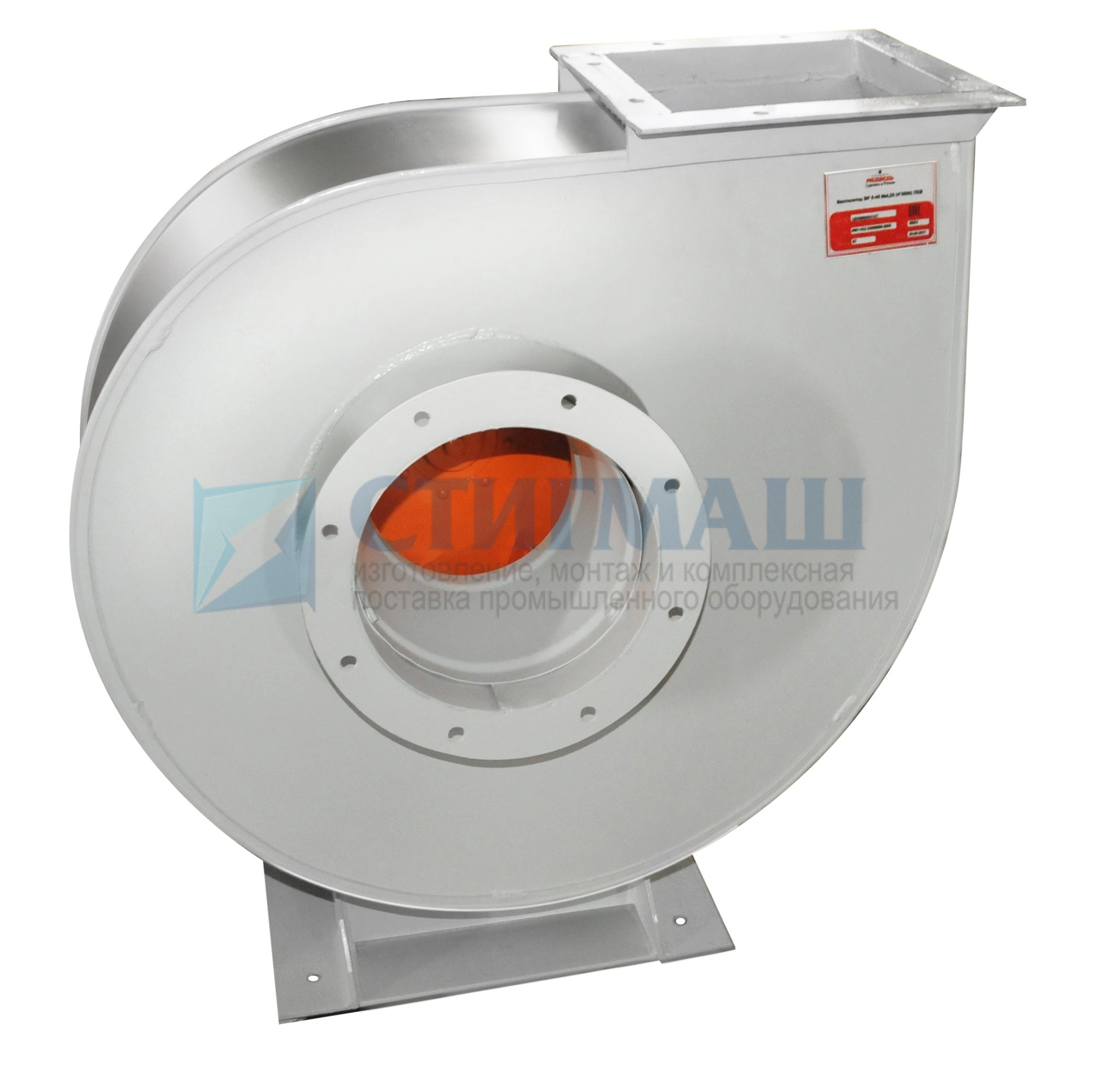

Двигатель и рабочее колесо вентилятора ВР 5-45 №8,5 размещены в спиральном корпусе-улитке. Рабочее колесо имеет 9 (ВР 5-35) или 10 (ВР 5-45) лопаток, загнутых назад. Забор воздуха идёт вдоль оси агрегата, выброс — в радиальном направлении. Направление вращения рабочего колеса может быть правым или левым.
Радиальные вентиляторы ВР 5-45 №8,5 используются в качестве основного элемента систем вентиляции, кондиционирования и воздушного отопления зданий различного предназначения, оборудованных сетью воздуховодов. Кроме того, они нашли широкое применение в пневмотранспортных и иных системах и установках деревообрабатывающих и мукомольных предприятий. Рабочая среда не должна содержать липких веществ и волокнистых материалов, паров или пыли. Агрессивность по отношению к углеродистой стали не должна быть выше агрессивности воздуха. Содержание твёрдых примесей в рабочей среде не должно быть более 100 мг/м3.
|
Масса не более, кг
|
434 |
|
Объем вентилятора, м³
|
2,2 |
| Электродвигатель | |
|
Типоразмер
|
АИР 160 S2 |
|
Мощность, кВт
|
15 |
|
Частота вращения, мин-1
|
1460 |

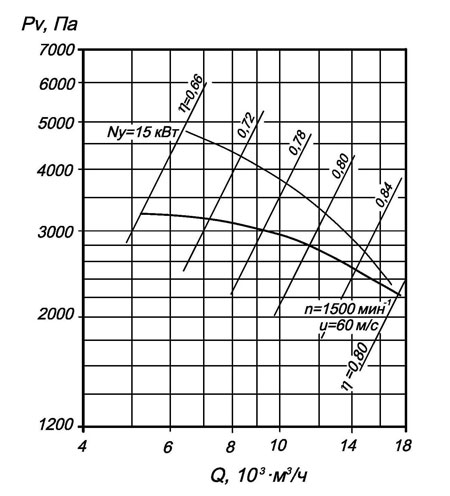

| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
5,2-17,5 |
|
Полное давление, Па
|
3250-2250 |
| Виброизоляторы | |
|
Тип
|
ДО42 |
|
Кол-во
|
5 |
Положения корпуса вентилятора ВР 5-35, 5-45 исп-1. По спецзаказу возможно изготовление положения 180°
| Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| Пр 135˚, Лев 135˚ | Пр 270˚, Лев 270˚ | Пр 315˚, Лев 315˚ | ||||||
| B | b | H | B | b | H | B | b | H |
| 1604 | 647 | 566 | 1237 | 687 | 606 | 1604 | 647 | 728 |
| Пр 0˚, Лев 0˚ | Пр 45˚, Лев 45˚ | Пр 90˚, Лев 90˚ | ||||||
| B | b | H | B | b | H | B | b | H |
| 1410 | 606 | 1294 | 1294 | 566 | 957 | 1237 | 687 | 768 |
| H | h | L1 | Lmax | B | A | D1 | D | Dk | a | a1 | a2 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1465 | 915 | 277 | 1085 | 1410 | 530 | 497 | 444 | 865 | 446 | 497 | 375 | |
| b | b1 | b2 | d | d1 | d2 | C | C1 | C2 | C3 | n | n1 | n2 |
| 351 | 405 | 250 | 11,5 | 11,5 | 18 | 447,5 | 447,5 | 610 | 230 | 12 | 14 | 6 |
| n, об/мин | Значение Lpi в октавных полосах f, Гц | LpA, дБ | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| 1460 | 110 | 111 | 111 | 109 | 110 | 108 | 94 | 91 | 88 | 114 |
