Радиальные вентиляторы ВР 12-26 №2,5 нашли широкое применение в стационарных системах вентиляции, воздушного отопления и кондиционирования зданий различного предназначения, имеющих сеть воздуховодов. Перемещаемый вентилятором воздух не должен содержать агрессивных, липких и волокнистых веществ и материалов, а концентрация пыли и иных твёрдых примесей не должна превышать 100 мг/м3.
Радиальные вентиляторы высокого давления ВР 12-26 №2,5 предназначены для эксплуатации в районах с умеренным (У) и тропическим (Т) климатом 1-й и 2-й категорий размещения. Принцип действия заключается в аэродинамическом воздействии на поток воздушной смеси лопатками рабочего колеса, вращаемого электродвигателем.

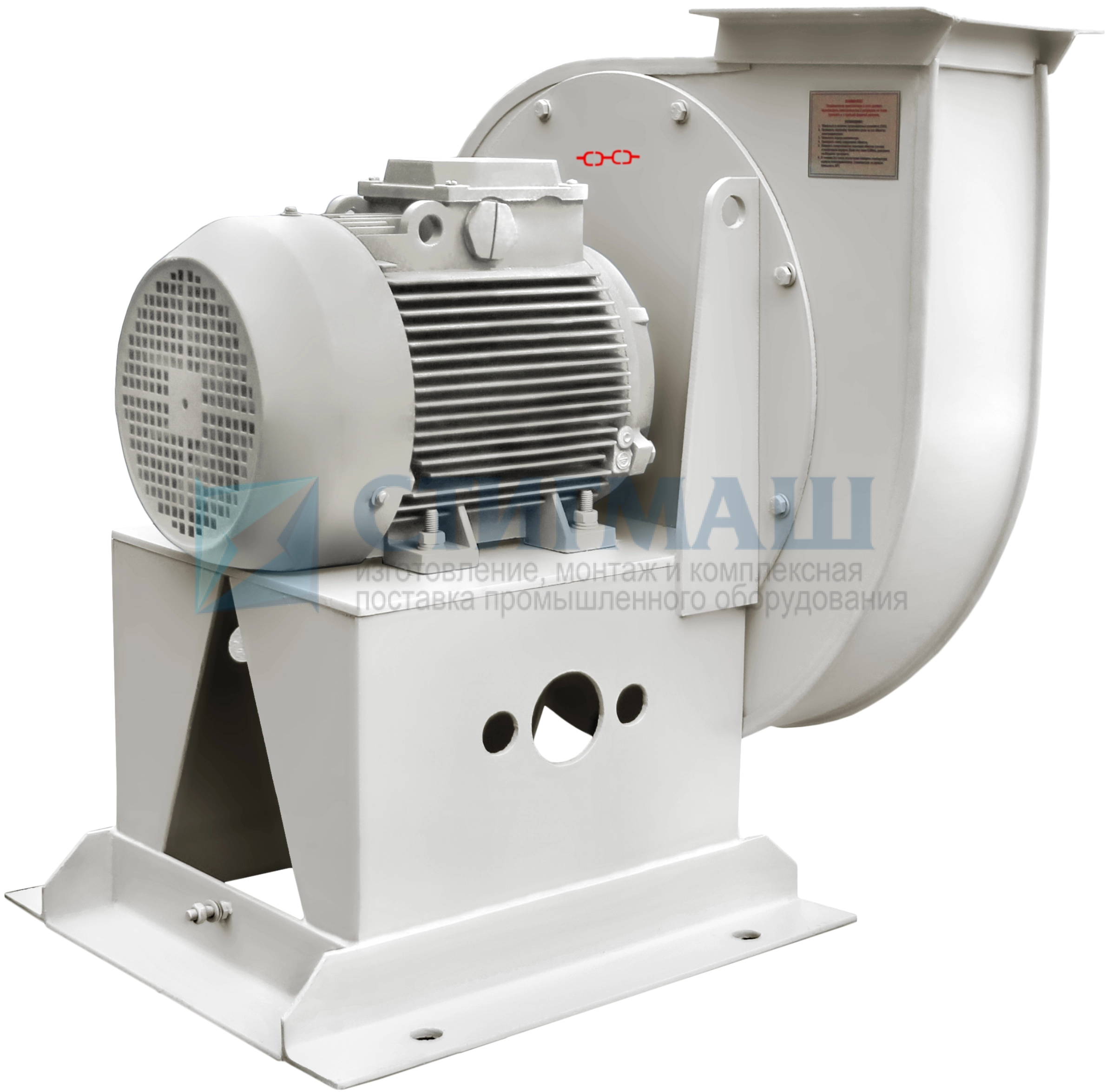

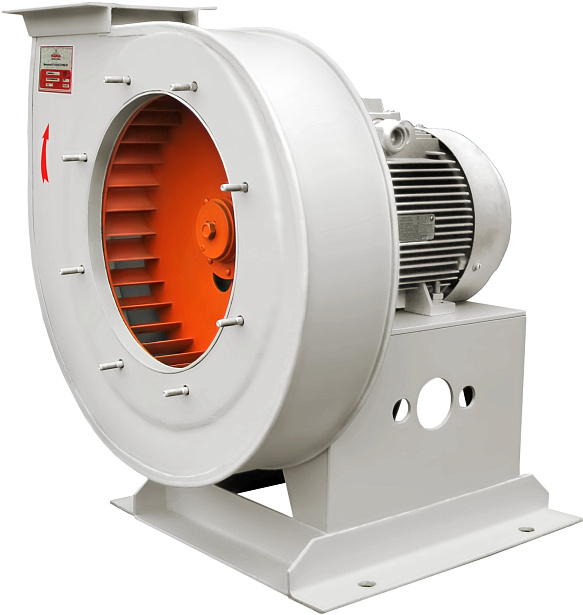

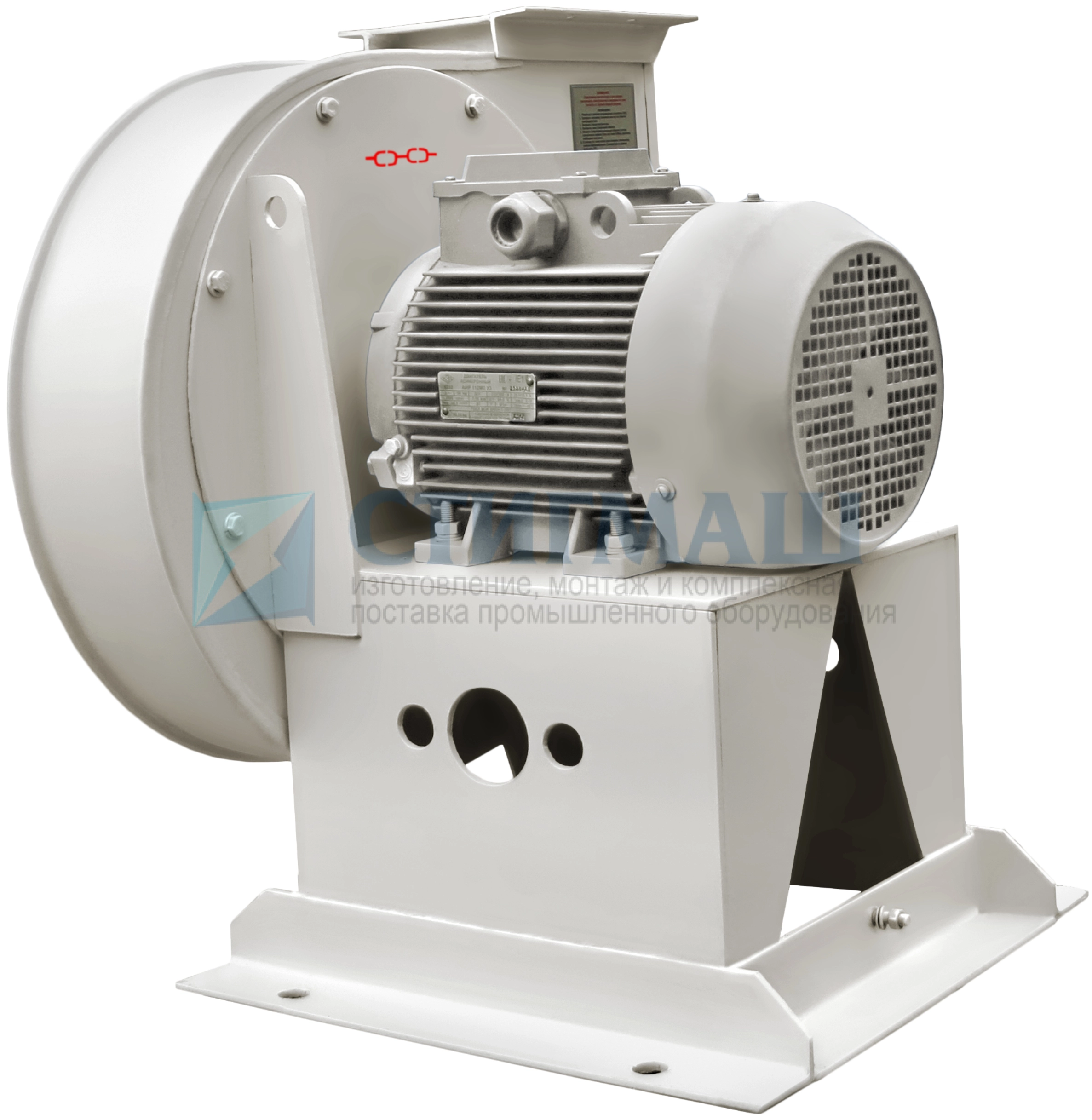

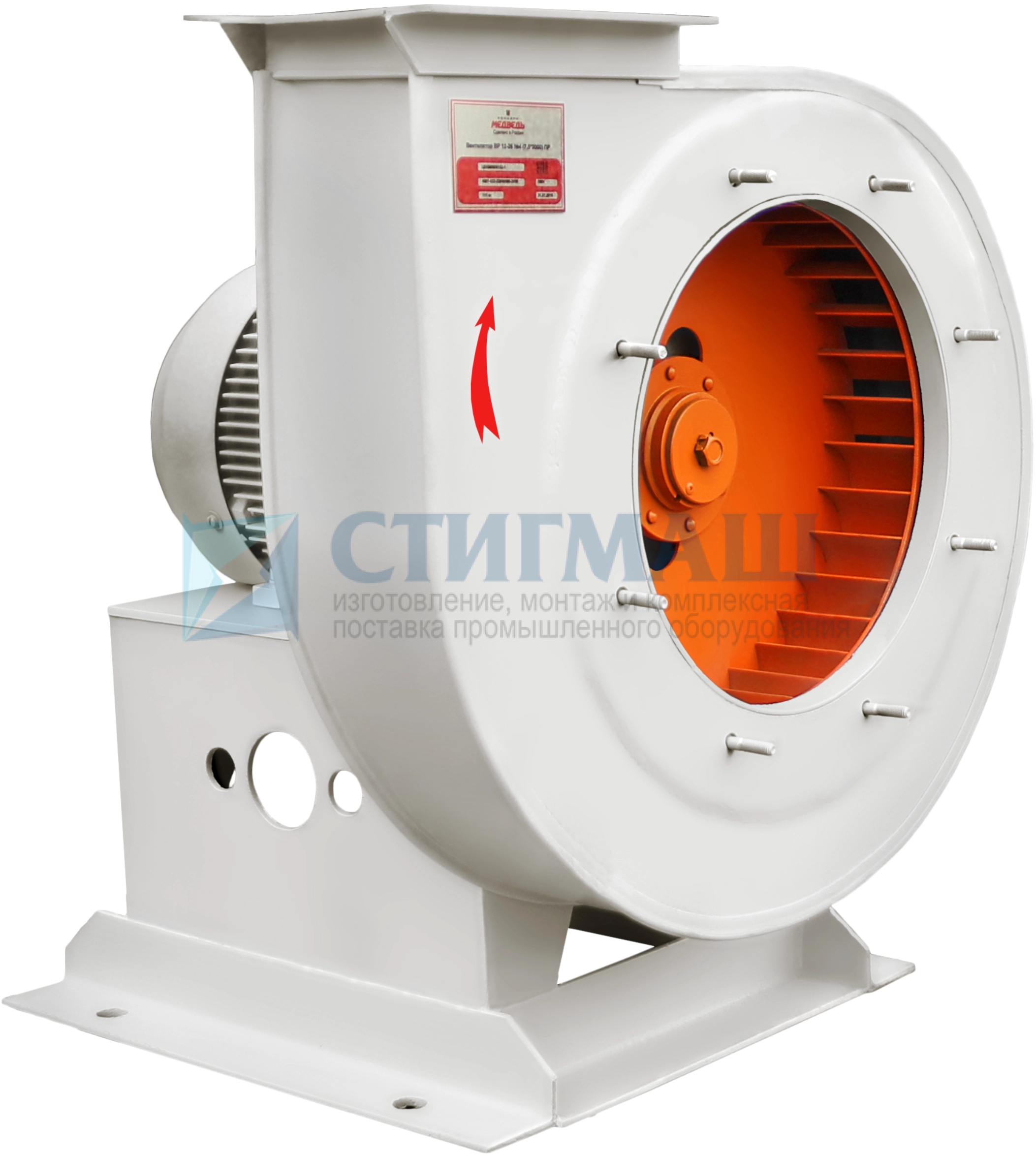

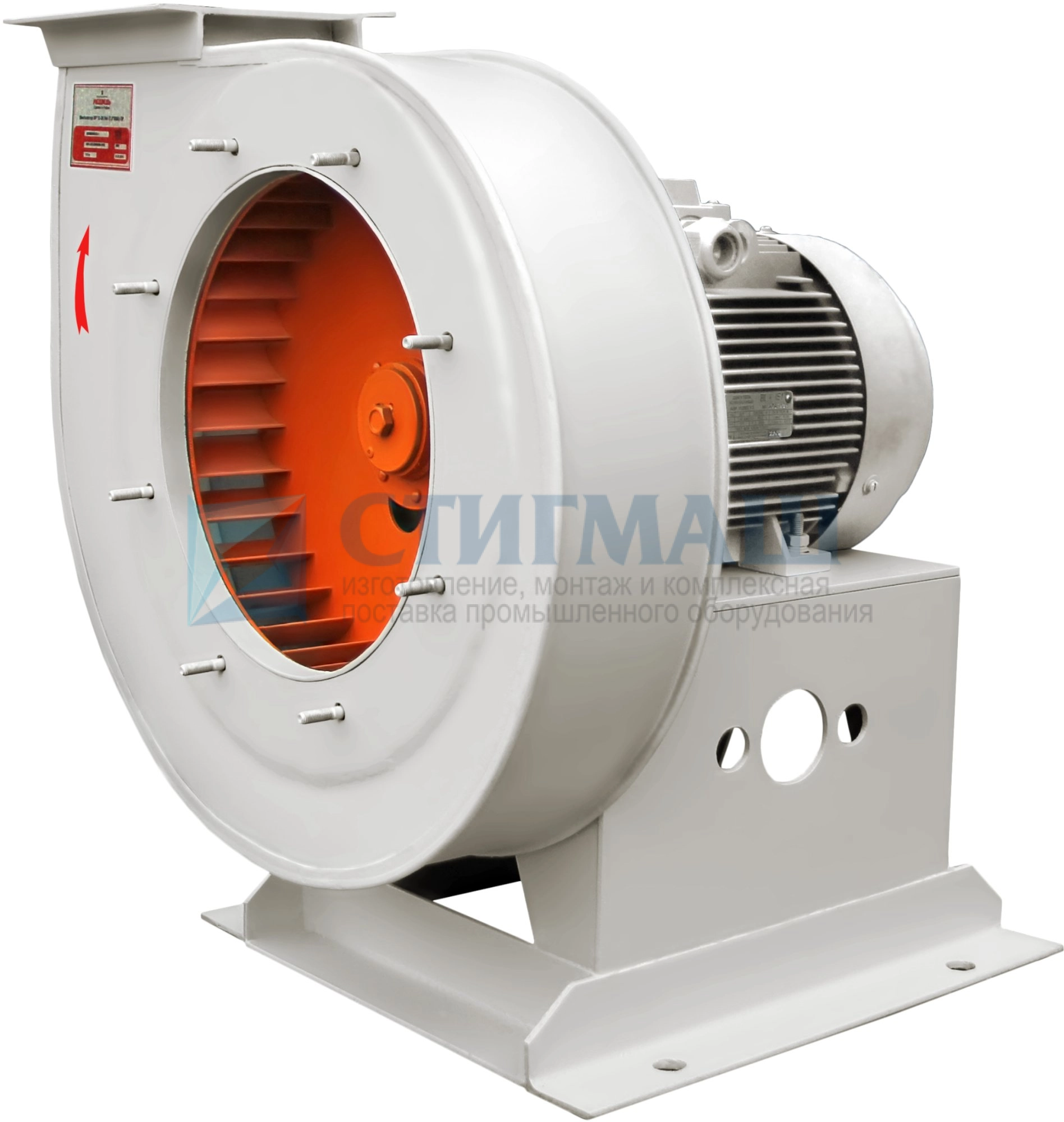

Основные узлы агрегата: спиральный корпус-улитка, рабочее колесо, станина, коллектор, электродвигатель. Рабочее колесо имеет 32 (№2,5 - №3,5) или 48 (№4 - №5,5) лопаток, загнутых вперёд. Номер изделия означает диаметр рабочего колеса в дециметрах.
Радиальные вентиляторы ВР 12-26 №2,5 нашли широкое применение в стационарных системах вентиляции, воздушного отопления и кондиционирования зданий различного предназначения, имеющих сеть воздуховодов. Перемещаемый вентилятором воздух не должен содержать агрессивных, липких и волокнистых веществ и материалов, а концентрация пыли и иных твёрдых примесей не должна превышать 100 мг/м3.
| Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| B | H | b | B | H | b | B | H | b |
| Пр 270˚, Лев 270˚ | Пр 315˚, Лев 315˚ | Пр 0˚, Лев 0˚ | ||||||
| 358 | 419 | 188 | 464 | 410 | 178 | 403 | 420 | 169 |
| Пр 45˚, Лев 45˚ | Пр 90˚, Лев 90˚ | Пр 135˚, Лев 135˚ | ||||||
| 336 | 536 | 139 | 358 | 484 | 188 | 464 | 447 | 178 |

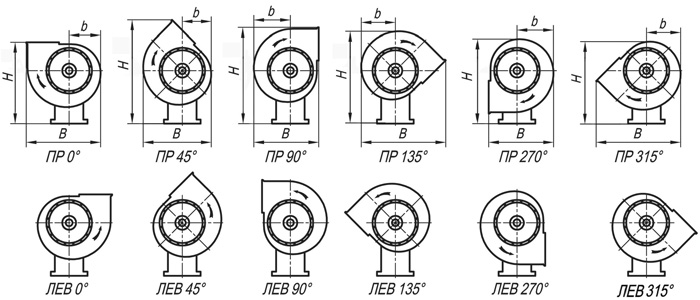

Габаритные размеры вентиляторов ВР 12-26 СЧ
| Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| B | H | b | B | H | b | B | H | b |
| Пр 270˚, Лев 270˚ | Пр 315˚, Лев 315˚ | Пр 0˚, Лев 0˚ | ||||||
| 362 | 192 | 428 | 469 | 183 | 421 | 408 | 173 | 425 |
| Пр 45˚, Лев 45˚ | Пр 90˚, Лев 90˚ | Пр 135˚, Лев 135˚ | ||||||
| 367 | 166 | 541 | 362 | 192 | 490 | 469 | 183 | 456 |

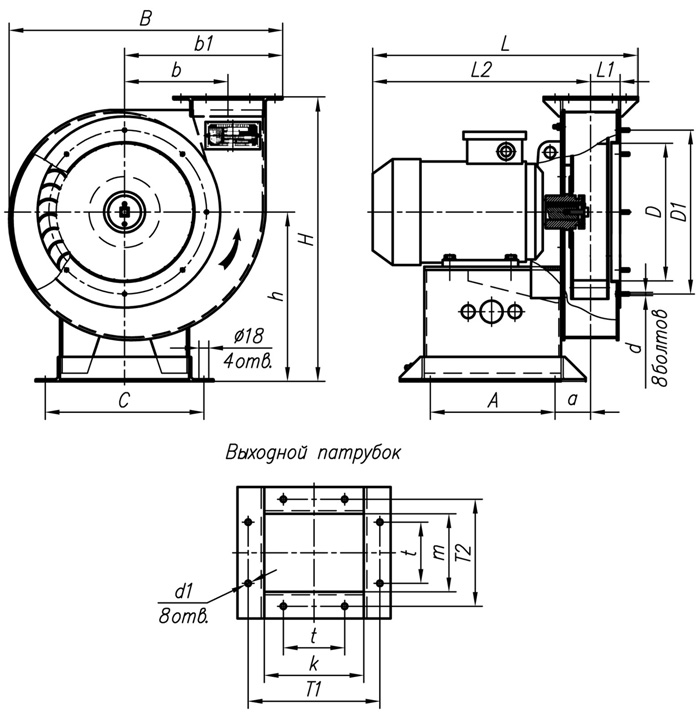

Присоединительные размеры вентиляторов ВР 12-26
| Размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| D | D1 | d | d1 | T1 | T2 | t | k | m | h |
| 200 | 240 | M6 | 7,3 | 135 | 110 | 80 | 100 | 75 | 250 |
| A | a | C | B | b | b1 | L | L1 | L2 | H |
| 195 | 39 | 240 | 403 | 150 | 234 | 385 | 41,5 | 315 | 420 |

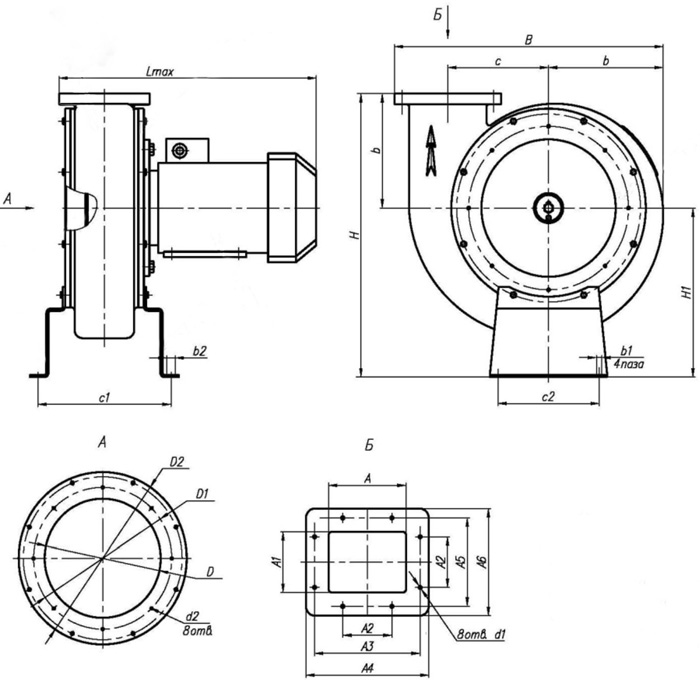

Присоединительные размеры вентиляторов ВР 12-26 СЧ

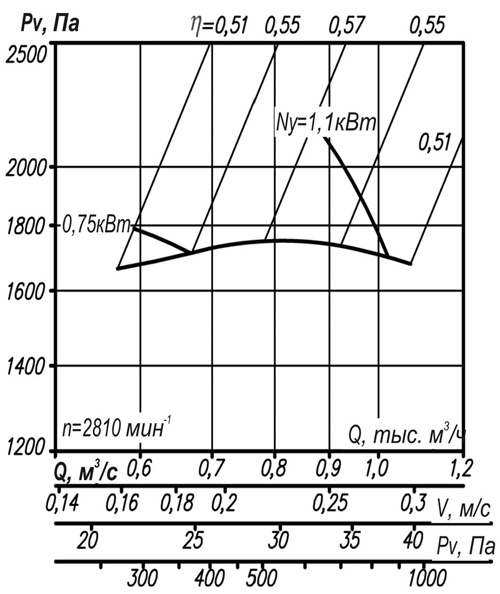

| Размеры, мм | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Lмах | Н | Н1 | В | b | b1 | b2 | c | c1 | c2 | D |
| 374 | 425 | 255 | 408 | 170 | 10 | 16 | 150 | 225 | 240 | 200 |
| D1 | D2 | A | A1 | A2 | A3 | A4 | A5 | A6 | d1 | d2 |
| 240 | 300 | 100 | 75 | 80 | 135 | 170 | 110 | 145 | М6 | М6 |
| № вент. | Электродвигатель | Частота вращения рабочего мин-1 | Параметры в рабочей зоне | Масса вентилятора, не более кг | Объем вентилятора, м3 | ||
|---|---|---|---|---|---|---|---|
| Типоразмер | Мощность, кВт | Произ-ть 10³х м³/ч | Полное давление. Да | ||||
| 2,5 | АИР 71 А2 | 0,75 | 2810 | 0,59-0,67 | 1650-1700 | 27,5 | 0,06 |
| АИР 71 В2 | 1,1 | 0,59-1,01 | 1650-1660 | 29 | |||
| 3,15 | 5А 80 МВ2 | 2,2 | 2840 | 1,1-1,39 | 2700-2900 | 45 | 0,12 |
| АИР 90 L2 | 3 | 1,1-1,85 | 2700-3000 | 46 | |||
| АИР 100 S2 | 4 | 1,1-2,3 | 2700-2900 | 56 | |||
| 4 | 5М 112 М2 | 7,5 | 2905 | 2,35-3,23 | 4400-4750 | 111 | 0,23 |
| АИР 132 М2 | 11 | 2,35-4,4 | 4400-4700 | 132 | |||
| 5 | АИР 180 S2 | 22 | 2940 | 4,5-5,75 | 7200-7800 | 248 | 0,53 |
| АИР 180 M2 | 30 | 4,5-7,8 | 7200-8000 | 268 | |||
| 5М 200 М2 | 37 | 4,5-9,0 | 7200-7800 | 322 | |||
