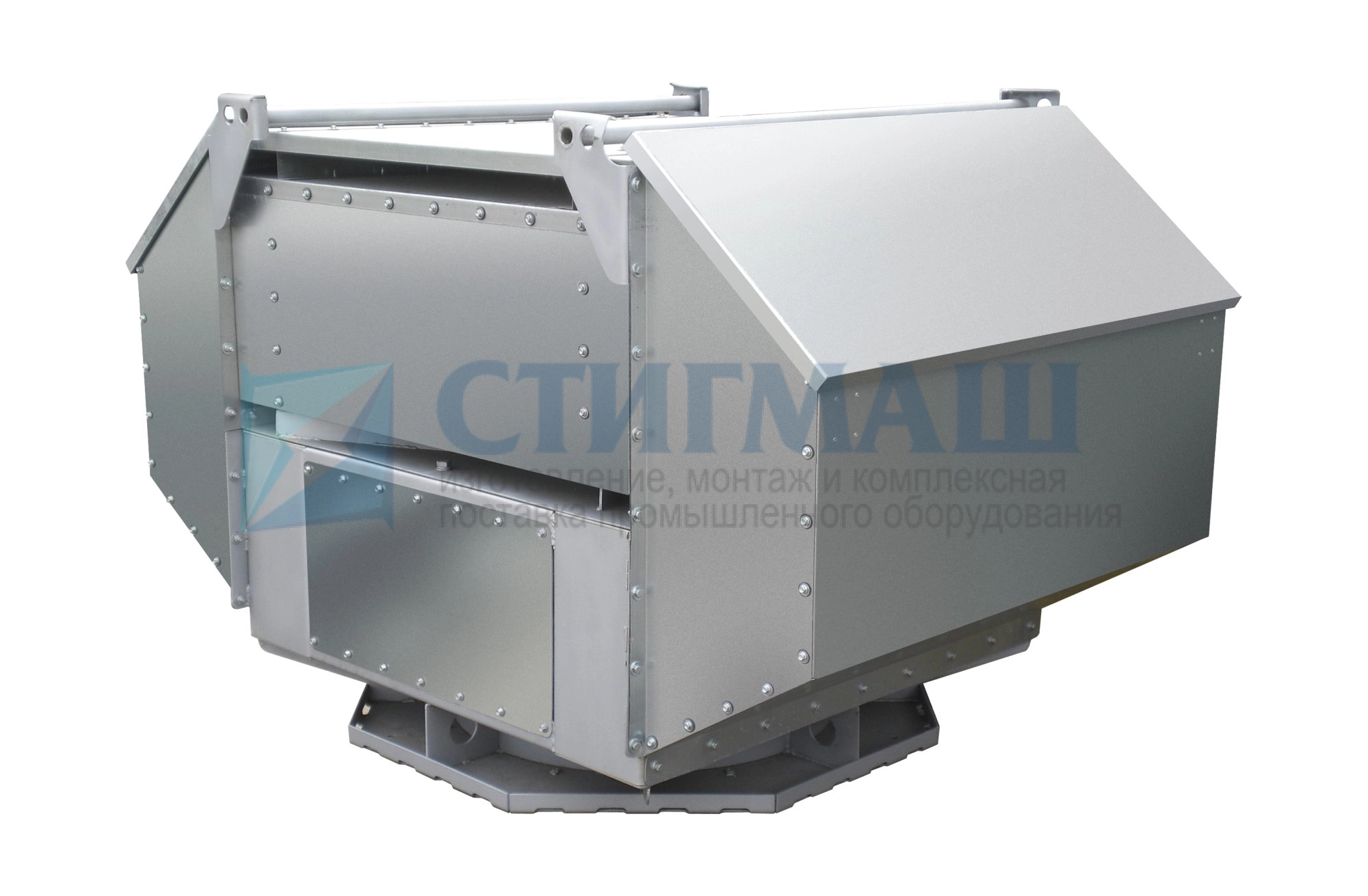

Вентиляторы крышные ВКРВм №7,1 применяются в вентиляционно-вытяжных системах здания различного предназначения, и монтируются на их кровлях. Перемещаемая рабочая среда (воздух и газовоздушные смеси) не должна содержать липких и волокнистых материалов и веществ, максимально возможное содержание пыли и твёрдых частиц — 100 мг/м3.
Вентиляторы ВКРВм №7,1 представляют собой агрегаты низкого и среднего давления с односторонним всасыванием. Эксплуатируются в условиях умеренного и тропического климата (У и Т) 1-й категории размещения. Обеспечивают выброс воздуха вверх.
Основные части вентилятора: рама, короб, диффузор, два кармана электродвигатель и рабочее колесо с 6 или 9 лопатками, загнутыми назад. Номер типоразмера соответствует диаметру рабочего колеса в дециметрах.
Вентиляторы крышные ВКРВм №7,1 применяются в вентиляционно-вытяжных системах здания различного предназначения, и монтируются на их кровлях. Перемещаемая рабочая среда (воздух и газовоздушные смеси) не должна содержать липких и волокнистых материалов и веществ, максимально возможное содержание пыли и твёрдых частиц — 100 мг/м3.
|
Масса сухая, кг
|
184, 219, 189, 233 |
|
Производ. 10³ х м³/час
|
4-14,8, 6,1-22,1, 4-17, 6,4-26 |
|

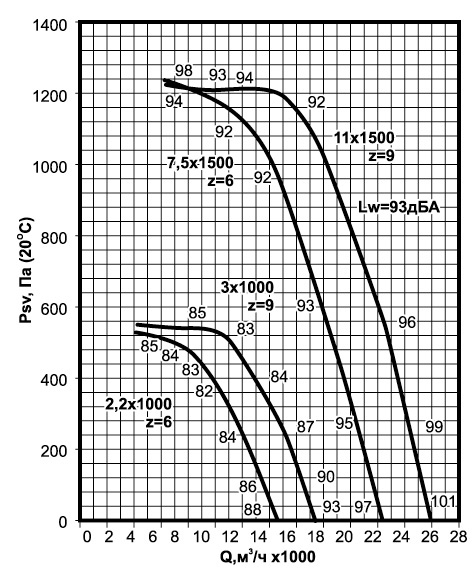

Полное давление, Па t=20 C°
|
0-550, 0-1240 |
|
Частота вращения
|
1,1*1000, 7,5*1500, 3*1000, 11*1500 |
|
Число лопаток
|
6, 9 |
| Размеры, мм | N | N2 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| D | D2 | D3 | d | d2 | L | B | H | ||
| 772 | 660 | 595 | 16 | М8 | 1565 | 947 | 1215 | 8 | 8 |
| Наименование вент. | Поправки ▲Lw для расчета уровня звуковой мощности [дБ] в октавных полосах со среднегеометирическими частотами, Гц | |||||||
|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| ВКРСм z=6 | +1 | +7 | +2 | 0 | -7 | -12 | -12 | -21 |
| ВКРСм z=9 | -9 | -8 | -3 | -3 | -4 | -9 | -14 | -19 |
