Вентиляторы крышные ВКРВм №4 применяются в вентиляционно-вытяжных системах здания различного предназначения, и монтируются на их кровлях. Перемещаемая рабочая среда (воздух и газовоздушные смеси) не должна содержать липких и волокнистых материалов и веществ, максимально возможное содержание пыли и твёрдых частиц — 100 мг/м3.
Вентиляторы ВКРВм №4 представляют собой агрегаты низкого и среднего давления с односторонним всасыванием. Эксплуатируются в условиях умеренного и тропического климата (У и Т) 1-й категории размещения. Обеспечивают выброс воздуха вверх.

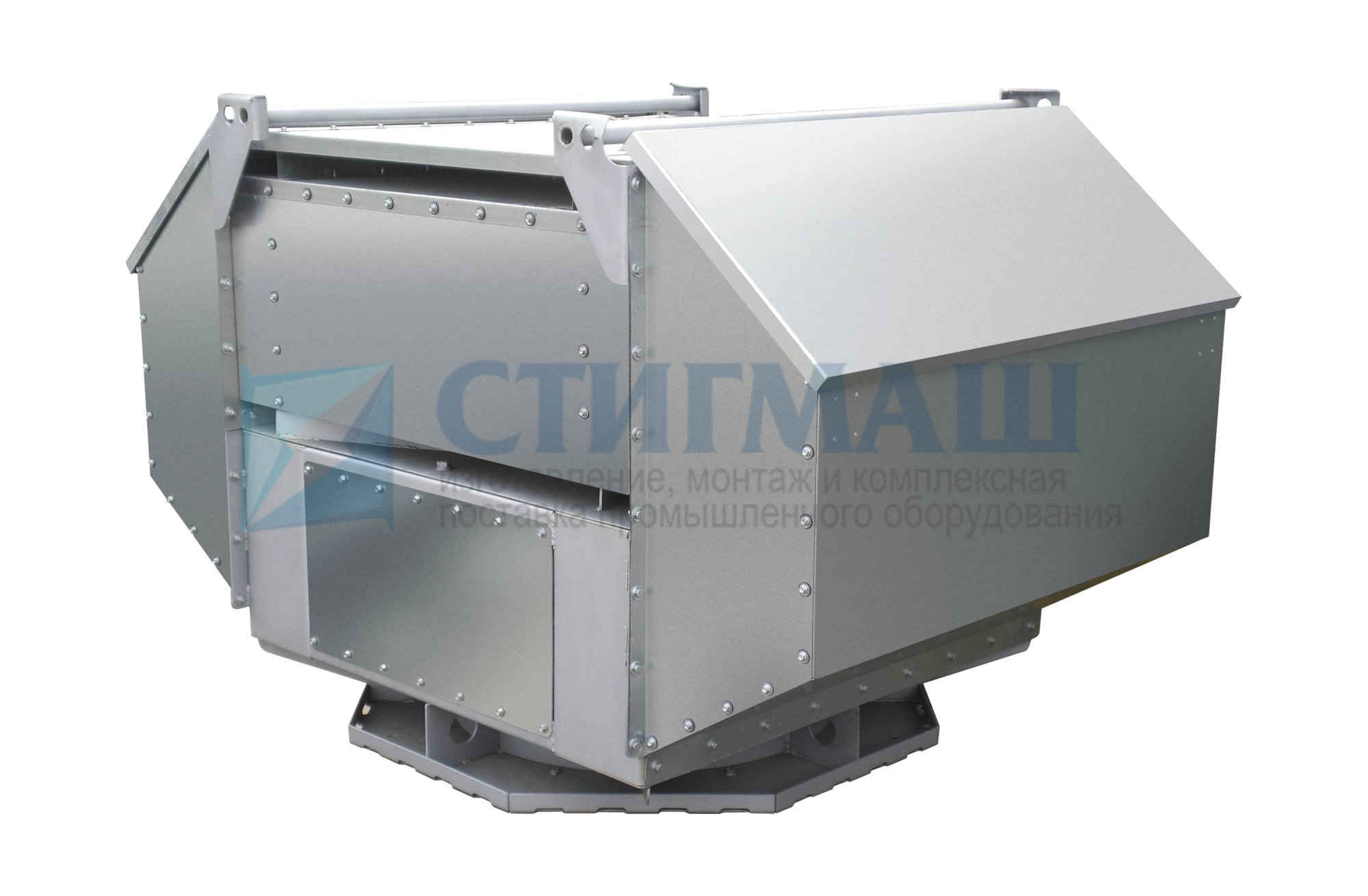

Основные части вентилятора: рама, короб, диффузор, два кармана электродвигатель и рабочее колесо с 6 или 9 лопатками, загнутыми назад. Номер типоразмера соответствует диаметру рабочего колеса в дециметрах.
Вентиляторы крышные ВКРВм №4 применяются в вентиляционно-вытяжных системах здания различного предназначения, и монтируются на их кровлях. Перемещаемая рабочая среда (воздух и газовоздушные смеси) не должна содержать липких и волокнистых материалов и веществ, максимально возможное содержание пыли и твёрдых частиц — 100 мг/м3.
|
Масса сухая, кг
|
89, 100, 93, 111 |
|
Производ. 10³ х м³/час
|
1-3,7, 2-7,8, 0,9-4,3, 1,8-8,6 |
|
Полное давление, Па t=20 C°
|
0-320, 0-1400, 0-365, 0-1460 |
|
Частота вращения
|
3*3000, 0,55*1500, 0,75*1500, 5,5*3000 |
|
Число лопаток
|
6, 9 |
| Размеры, мм | N | N2 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| D | D2 | D3 | d | d2 | L | B | H | ||
| 595 | 430 | 380 | 16 | М8 | 984 | 590 | 768 | 8 | 8 |
| Наименование вент. | Поправки ▲Lw для расчета уровня звуковой мощности [дБ] в октавных полосах со среднегеометирическими частотами, Гц | |||||||
|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| ВКРСм z=6 | +1 | +7 | +2 | 0 | -7 | -12 | -12 | -21 |
| ВКРСм z=9 | -9 | -8 | -3 | -3 | -4 | -9 | -14 | -19 |
