Вентиляторы крышные ВКРВм №11,2 применяются в вентиляционно-вытяжных системах здания различного предназначения, и монтируются на их кровлях. Перемещаемая рабочая среда (воздух и газовоздушные смеси) не должна содержать липких и волокнистых материалов и веществ, максимально возможное содержание пыли и твёрдых частиц — 100 мг/м3.
Скачать опросный лист

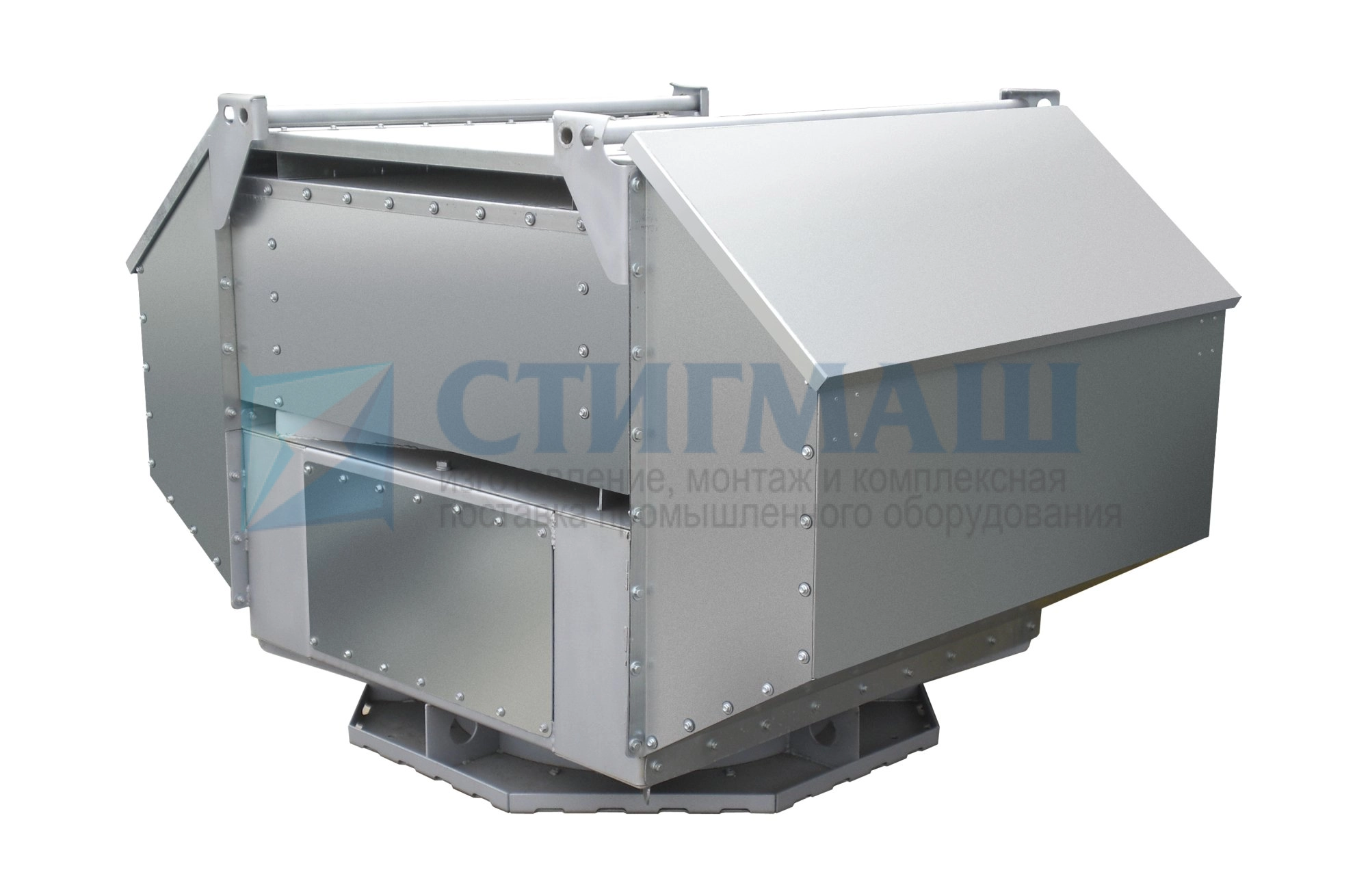

Вентиляторы ВКРВм №11,2 представляют собой агрегаты низкого и среднего давления с односторонним всасыванием. Эксплуатируются в условиях умеренного и тропического климата (У и Т) 1-й категории размещения. Обеспечивают выброс воздуха вверх.
Основные части вентилятора: рама, короб, диффузор, два кармана электродвигатель и рабочее колесо с 6 или 9 лопатками, загнутыми назад. Номер типоразмера соответствует диаметру рабочего колеса в дециметрах.
Вентиляторы крышные ВКРВм №11,2 применяются в вентиляционно-вытяжных системах здания различного предназначения, и монтируются на их кровлях. Перемещаемая рабочая среда (воздух и газовоздушные смеси) не должна содержать липких и волокнистых материалов и веществ, максимально возможное содержание пыли и твёрдых частиц — 100 мг/м3.
|
Масса сухая, кг
|
565, 665, 570, 963 |
|
Производ. 10³ х м³/час
|
12-44, 16-58, 14-52, 16-69 |
|

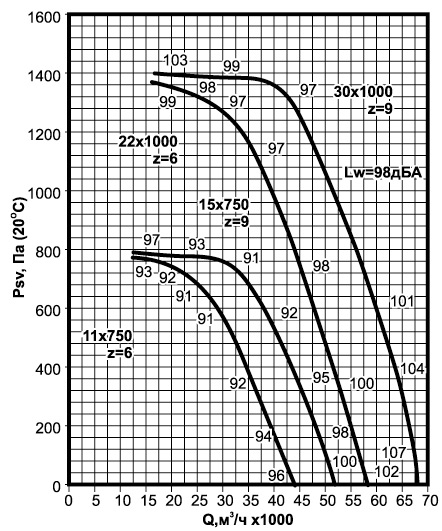

Полное давление, Па t=20 C°
|
0-1400, 0-780, 0-1390, 0-800 |
|
Частота вращения
|
11*750, 22*1000, 15*750, 30*1000 |
|
Число лопаток
|
6, 9 |
| Размеры, мм | N | N2 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| D | D2 | D3 | d | d2 | L | B | H | ||
| 1272 | 1040 | 950 | 19 | М12 | 2272 | 1408 | 1604 | 8 | 8 |
| Наименование вент. | Поправки ▲Lw для расчета уровня звуковой мощности [дБ] в октавных полосах со среднегеометирическими частотами, Гц | |||||||
|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| ВКРСм z=6 | +1 | +7 | +2 | 0 | -7 | -12 | -12 | -21 |
| ВКРСм z=9 | -9 | -8 | -3 | -3 | -4 | -9 | -14 | -19 |
