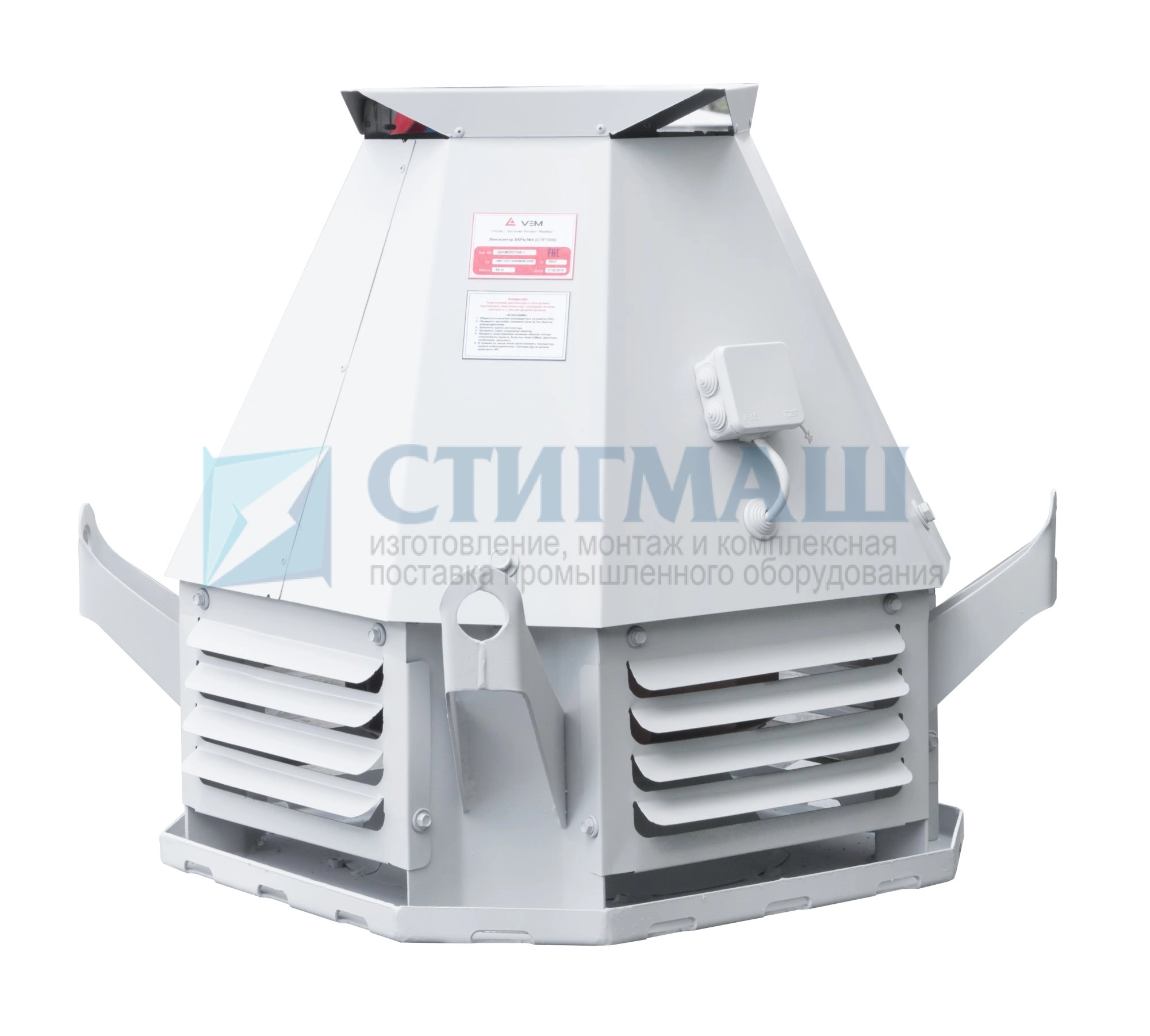

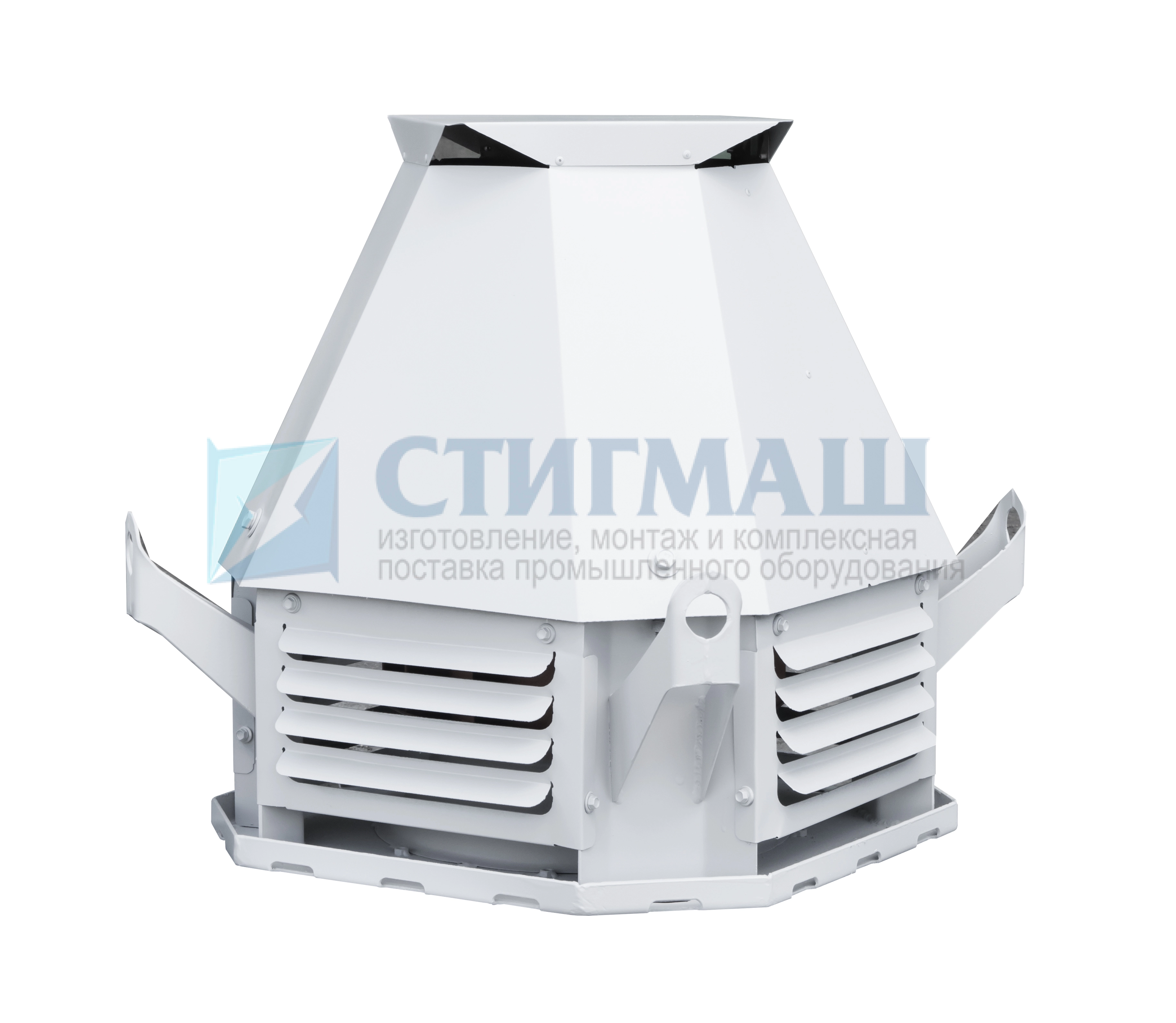

Вентиляторы крышные ВКРСм №8 устанавливаются на кровле промышленных, общественных и жилых зданий и используются в системах вытяжной вентиляции для удаления воздуха и невзрывоопасных газовоздушных смесей с агрессивностью по отношению к углеродистым сталям не выше агрессивности воздушных масс. Требования к перемещаемым рабочим средам: отсутствие липких веществ и волокнистых материалов при концентрации твёрдых частиц и пыли не более 100 г/м3.
Вентиляторы ВКРСм №8 предназначены для эксплуатации в районах с умеренным (У) и тропическим климатом (Т) 1-й категории размещения. Обеспечивают выброс воздуха в стороны.
Агрегаты низкого давления с односторонним всасыванием, ВКРСм №8 состоят из рабочего колеса с 6 или 9 загнутыми назад лопатками, электродвигателя, рамы, колпака, диффузора, защитного ограждения. Номер типоразмера означает диаметр рабочего колеса (дм).
Вентиляторы крышные ВКРСм №8 устанавливаются на кровле промышленных, общественных и жилых зданий и используются в системах вытяжной вентиляции для удаления воздуха и невзрывоопасных газовоздушных смесей с агрессивностью по отношению к углеродистым сталям не выше агрессивности воздушных масс. Требования к перемещаемым рабочим средам: отсутствие липких веществ и волокнистых материалов при концентрации твёрдых частиц и пыли не более 100 г/м3.
|
Масса сухая, кг
|
234, 244, 326, 240 |
|
Производ. 10³ х м³/час
|
5,6-22,5, 8,75-33,0, 6,0-24,0, 6,5-26,25, 10,0-40,0 |
|

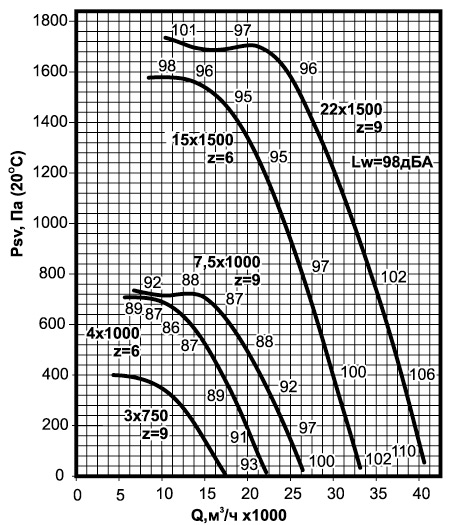

Полное давление, Па t=20 C°
|
0-710, 0-1580, 0-650, 0-740, 0-1720 |
|
Частота вращения
|
4*1000, 15*1500, 3*750, 7,5*1000, 22*1500 |
|
Число лопаток
|
6, 9 |
| D | D2 | D3 | d | d2 | B | B2 | B3 | H | h | N |
|---|---|---|---|---|---|---|---|---|---|---|
| 1072 | 850 | 770 | 16 | M8 | 1085 | 1340 | 1050 | 1160 | 550 | 8 |
Габаритные и присоединительные размеры стаканов для ВКРСм
| D | D2 | D3 | d | B | N | Масса, кг |
|---|---|---|---|---|---|---|
| 970 | 1072 | 1150 | 16 | 850 | 8 | 149 |
Габаритные размеры клапанов и поддонов для ВКРСм
| D | D2 | D3 | d | B | C | E | H | H2 | N | N2 | Масса клапана, кг | Масса поддона, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 820 | 850 | 880 | 10 | 450 | 1000 | 1220 | 190 | 367 | 8 | 4 | 19,6 | 16,8 |
| Наименование вент. | Поправки ,▲Lw для расчета уровня звуковой мощности [дБ] в октавных полосах со среднегеометирическими частотами, Гц | |||||||
|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| ВКРСм z=6 | +1 | +7 | +2 | 0 | -7 | -12 | -12 | -21 |
| ВКРСм z=9 | -9 | -8 | -3 | -3 | -4 | -9 | -14 | -19 |
