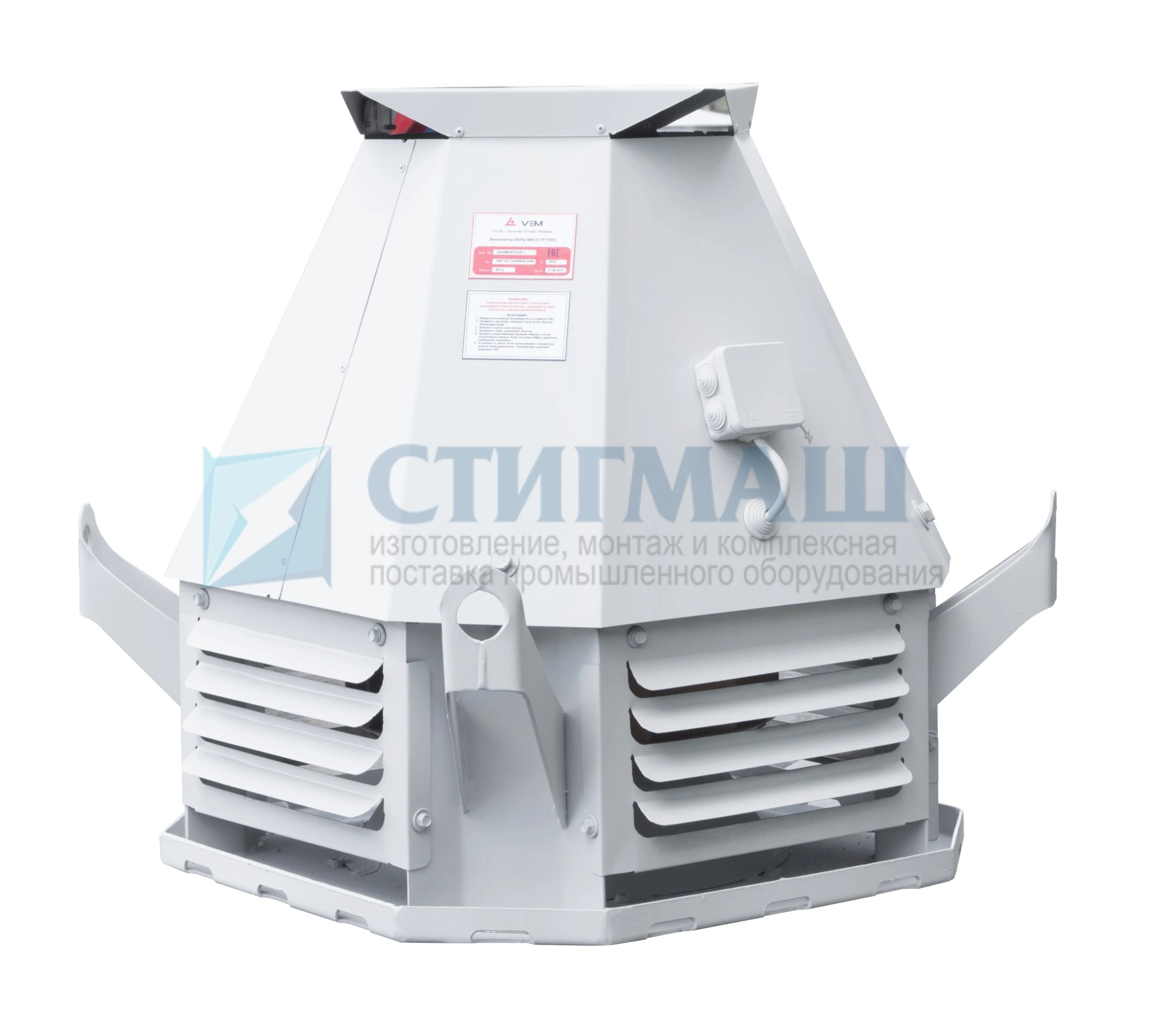

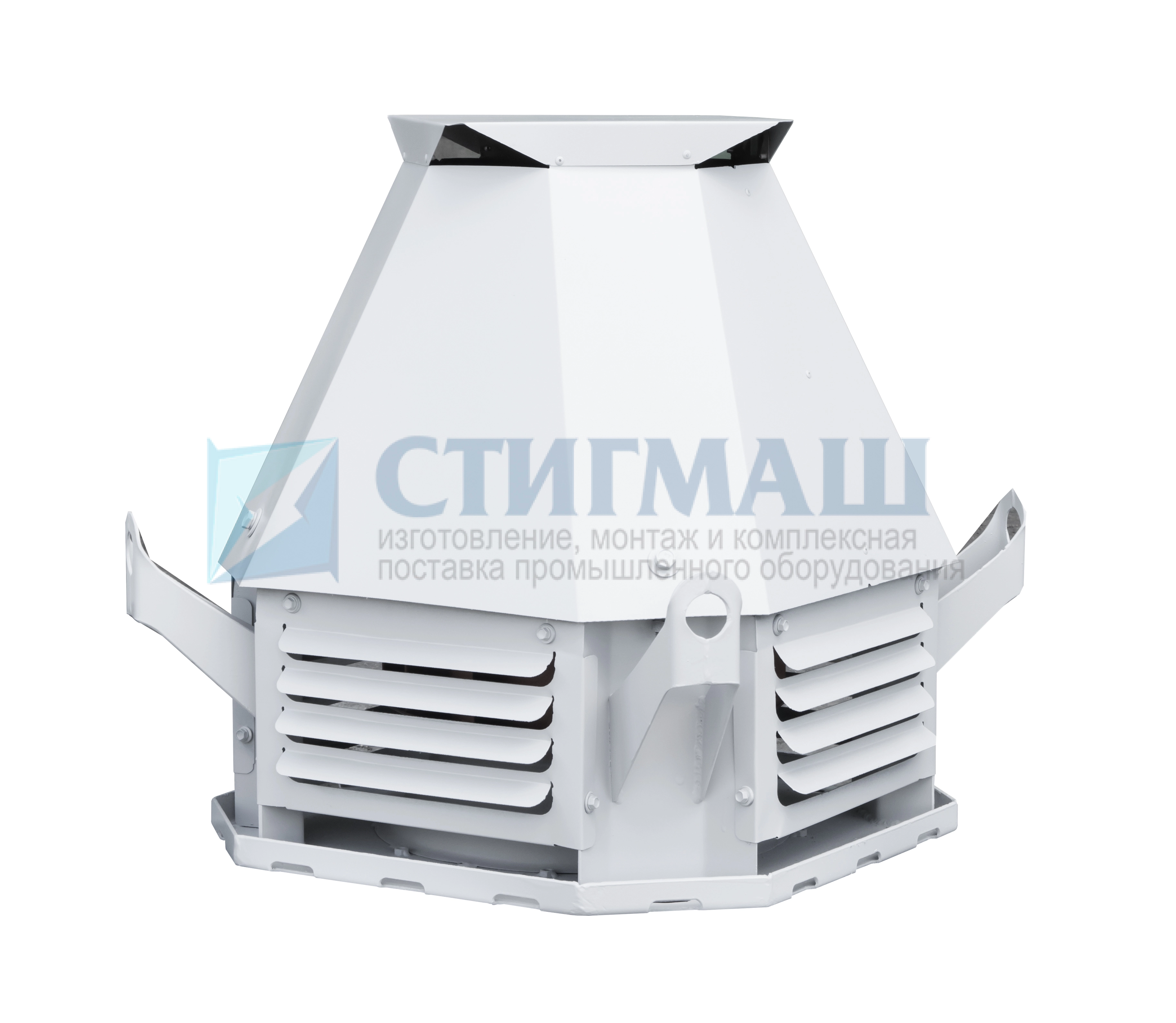

Вентиляторы крышные ВКРСм №12,5 устанавливаются на кровле промышленных, общественных и жилых зданий и используются в системах вытяжной вентиляции для удаления воздуха и невзрывоопасных газовоздушных смесей с агрессивностью по отношению к углеродистым сталям не выше агрессивности воздушных масс. Требования к перемещаемым рабочим средам: отсутствие липких веществ и волокнистых материалов при концентрации твёрдых частиц и пыли не более 100 г/м3.
Вентиляторы ВКРСм №12,5 предназначены для эксплуатации в районах с умеренным (У) и тропическим климатом (Т) 1-й категории размещения. Обеспечивают выброс воздуха в стороны.
Агрегаты низкого давления с односторонним всасыванием, ВКРСм №12,5 состоят из рабочего колеса с 6 или 9 загнутыми назад лопатками, электродвигателя, рамы, колпака, диффузора, защитного ограждения. Номер типоразмера означает диаметр рабочего колеса (дм).
Вентиляторы крышные ВКРСм №12,5 устанавливаются на кровле промышленных, общественных и жилых зданий и используются в системах вытяжной вентиляции для удаления воздуха и невзрывоопасных газовоздушных смесей с агрессивностью по отношению к углеродистым сталям не выше агрессивности воздушных масс. Требования к перемещаемым рабочим средам: отсутствие липких веществ и волокнистых материалов при концентрации твёрдых частиц и пыли не более 100 г/м3.
|
Масса сухая, кг
|
600, 677 |
|

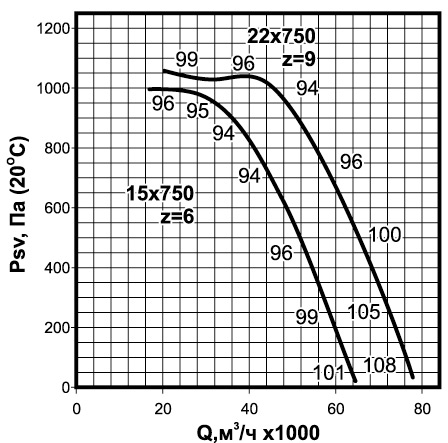

Производ. 10³ х м³/час
|
16,0-64,0, 20,0-78,0 |
|
Полное давление, Па t=20 C°
|
0-1000, 0-1040 |
|
Частота вращения
|
15*750, 22*750 |
|
Число лопаток
|
6, 9 |
| D | D2 | D3 | d | B | B2 | H | h | N |
|---|---|---|---|---|---|---|---|---|
| 1522 | 1310 | 1100 | 16 | 1650 | 1960 | 1810 | 770 | 12 |
Габаритные и присоединительные размеры стаканов для ВКРСм
| D | D2 | D3 | d | B | N | Масса, кг |
|---|---|---|---|---|---|---|
| 1420 | 1522 | 1600 | 16 | 1250 | 8 | 281 |
Габаритные размеры клапанов и поддонов для ВКРСм
| D | D2 | D3 | d | B | C | E | H | H2 | N | N2 | Масса клапана, кг | Масса поддона, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1266 | 1310 | 1362 | 14 | 680 | 1450 | 1670 | 215 | 395 | 12 | 6 | 81,5 | 30,5 |
| Наименование вент. | Поправки ,▲Lw для расчета уровня звуковой мощности [дБ] в октавных полосах со среднегеометирическими частотами, Гц | |||||||
|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| ВКРСм z=6 | +1 | +7 | +2 | 0 | -7 | -12 | -12 | -21 |
| ВКРСм z=9 | -9 | -8 | -3 | -3 | -4 | -9 | -14 | -19 |
