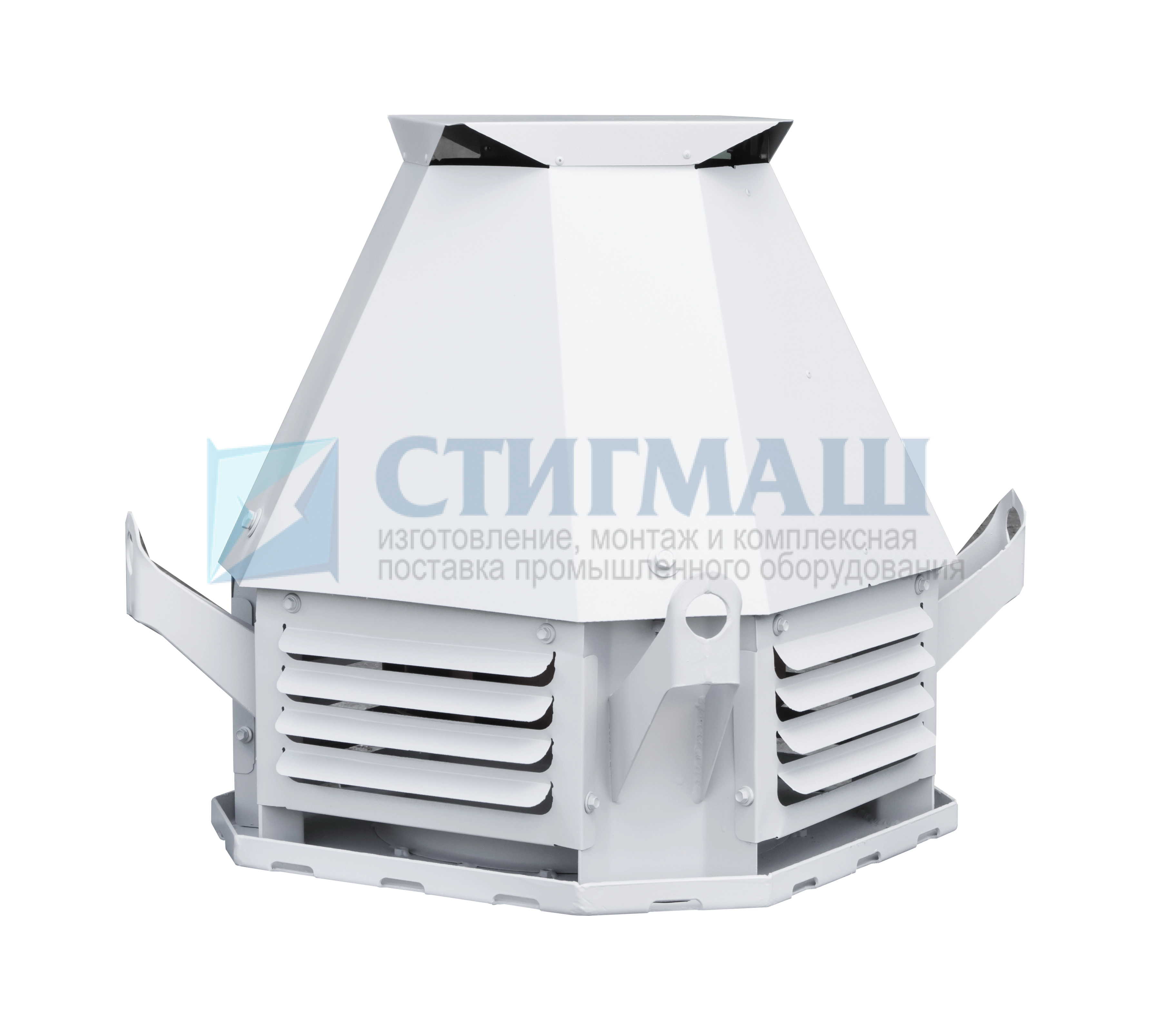

Вентиляторы крышные ВКРСм №11,2 устанавливаются на кровле промышленных, общественных и жилых зданий и используются в системах вытяжной вентиляции для удаления воздуха и невзрывоопасных газовоздушных смесей с агрессивностью по отношению к углеродистым сталям не выше агрессивности воздушных масс. Требования к перемещаемым рабочим средам: отсутствие липких веществ и волокнистых материалов при концентрации твёрдых частиц и пыли не более 100 г/м3.
Вентиляторы ВКРСм №11,2 предназначены для эксплуатации в районах с умеренным (У) и тропическим климатом (Т) 1-й категории размещения. Обеспечивают выброс воздуха в стороны.

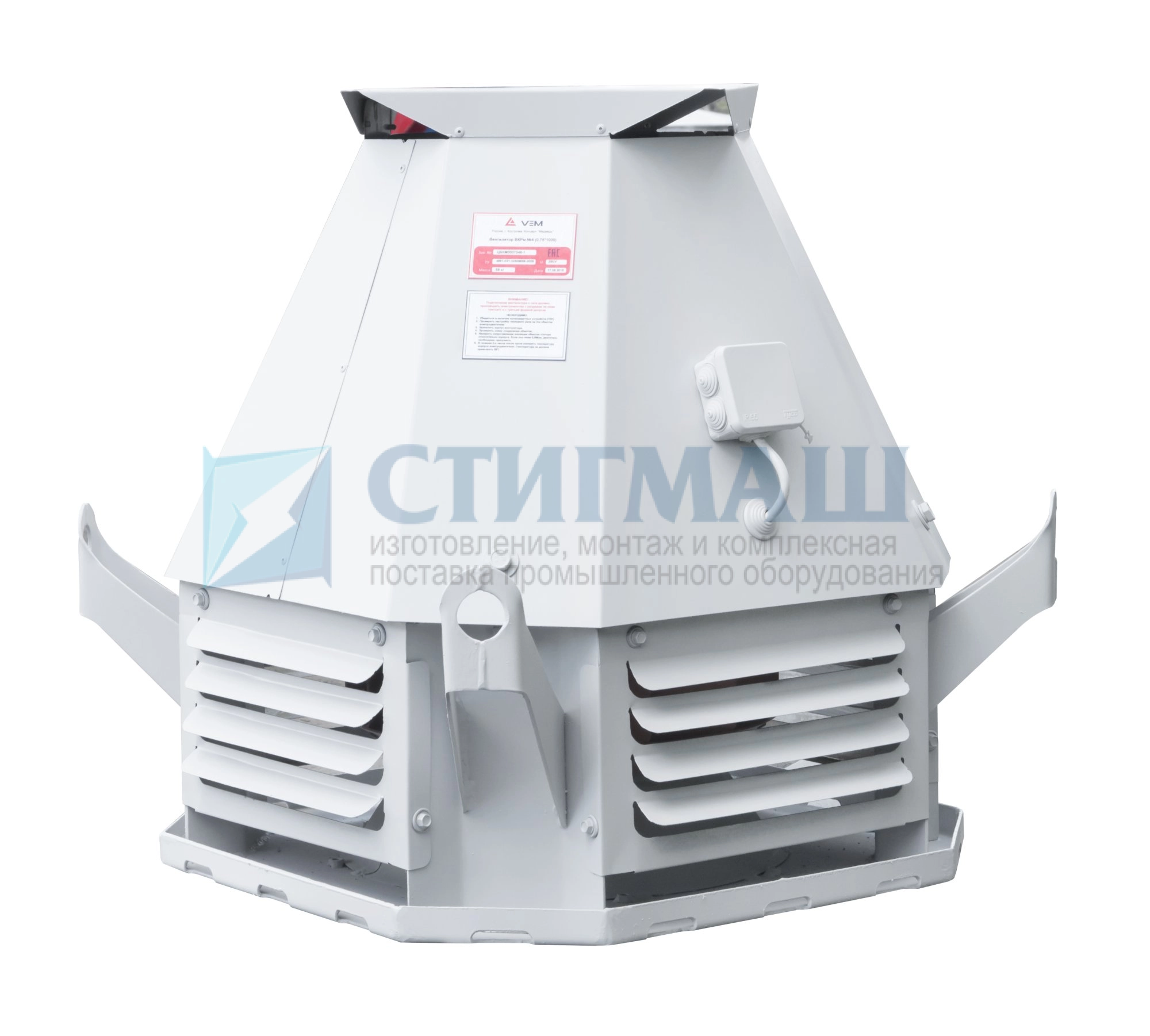

Агрегаты низкого давления с односторонним всасыванием, ВКРСм №11,2 состоят из рабочего колеса с 6 или 9 загнутыми назад лопатками, электродвигателя, рамы, колпака, диффузора, защитного ограждения. Номер типоразмера означает диаметр рабочего колеса (дм).
Вентиляторы крышные ВКРСм №11,2 устанавливаются на кровле промышленных, общественных и жилых зданий и используются в системах вытяжной вентиляции для удаления воздуха и невзрывоопасных газовоздушных смесей с агрессивностью по отношению к углеродистым сталям не выше агрессивности воздушных масс. Требования к перемещаемым рабочим средам: отсутствие липких веществ и волокнистых материалов при концентрации твёрдых частиц и пыли не более 100 г/м3.
|
Масса сухая, кг
|
565, 490, 500 |
|
Производ. 10³ х м³/час
|
12,0-46,5, 15,0-62,0, 14,0-56,0, 18,0-74,0 |
|

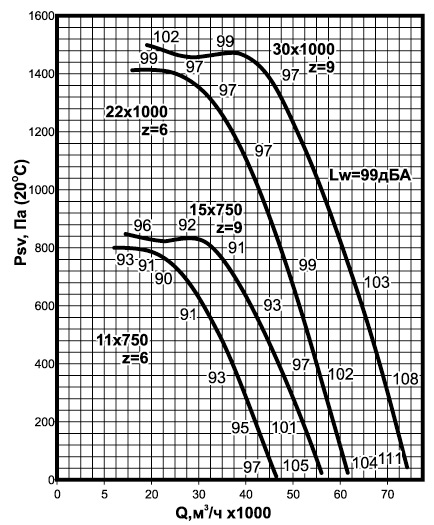

Полное давление, Па t=20 C°
|
0-1400, 0-800, 0-840, 0-1500 |
|
Частота вращения
|
11*750, 22*1000, 15*750, 30*1000 |
|
Число лопаток
|
6, 9 |

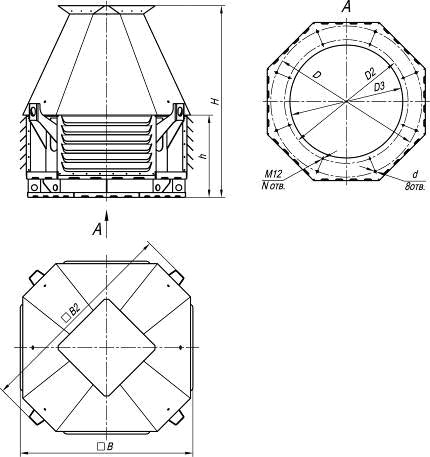

| D | D2 | D3 | d | B | B2 | H | h | N |
|---|---|---|---|---|---|---|---|---|
| 1272 | 1040 | 950 | 18 | 1455 | 1750 | 1615 | 690 | 8 |

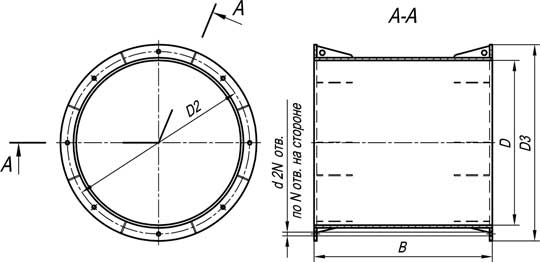

Габаритные и присоединительные размеры стаканов для ВКРСм
| D | D2 | D3 | d | B | N | Масса, кг |
|---|---|---|---|---|---|---|
| 1170 | 1272 | 1350 | 18 | 1050 | 8 | 205 |
Габаритные размеры клапанов и поддонов для ВКРСм
| D | D2 | D3 | d | B | C | E | H | H2 | N | N2 | Масса клапана, кг | Масса поддона, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1005 | 1040 | 1102 | 14 | 550 | 1450 | 1670 | 215 | 395 | 8 | 6 | 57,1 | 30,5 |
| Наименование вент. | Поправки ,▲Lw для расчета уровня звуковой мощности [дБ] в октавных полосах со среднегеометирическими частотами, Гц | |||||||
|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| ВКРСм z=6 | +1 | +7 | +2 | 0 | -7 | -12 | -12 | -21 |
| ВКРСм z=9 | -9 | -8 | -3 | -3 | -4 | -9 | -14 | -19 |
