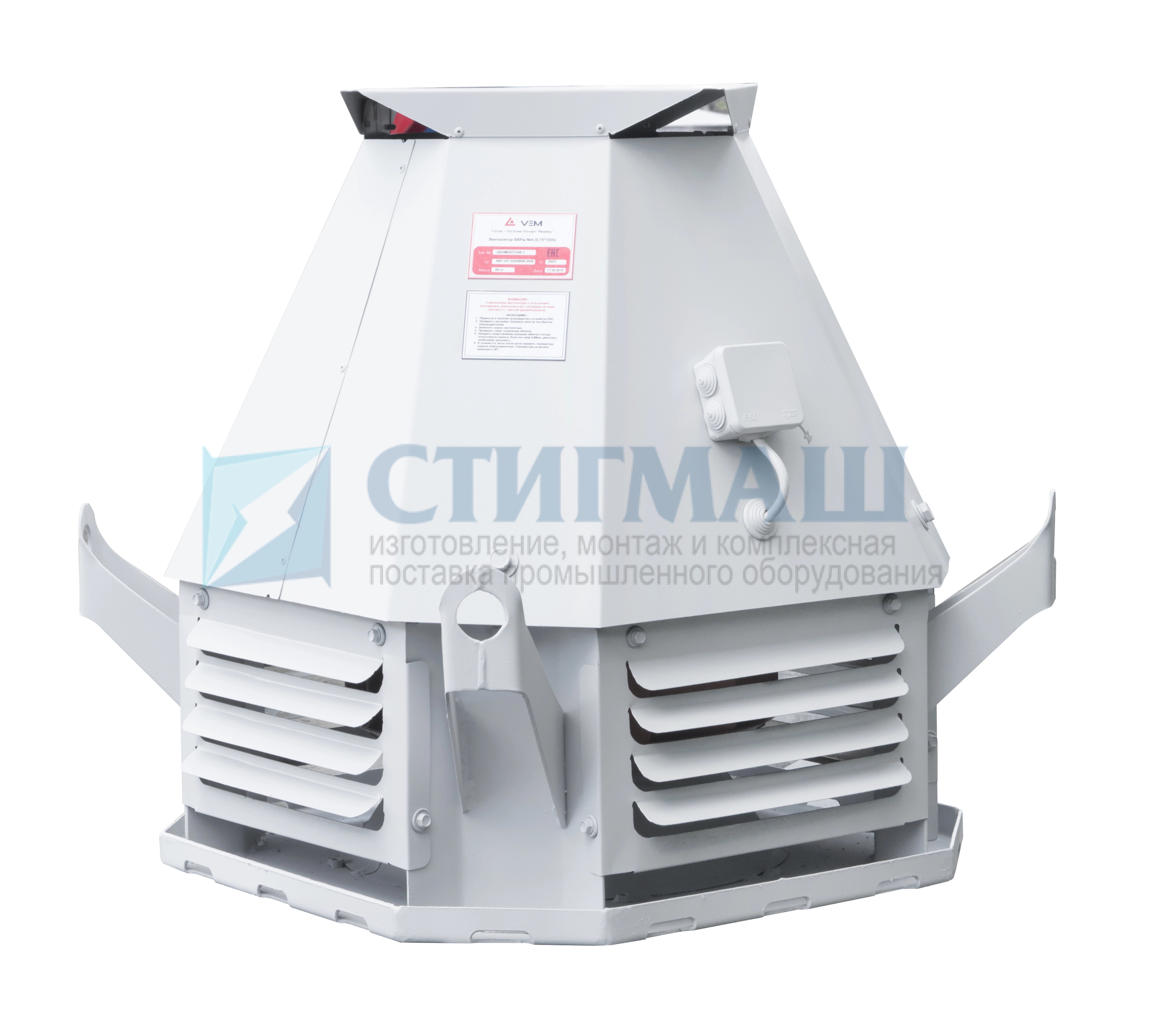

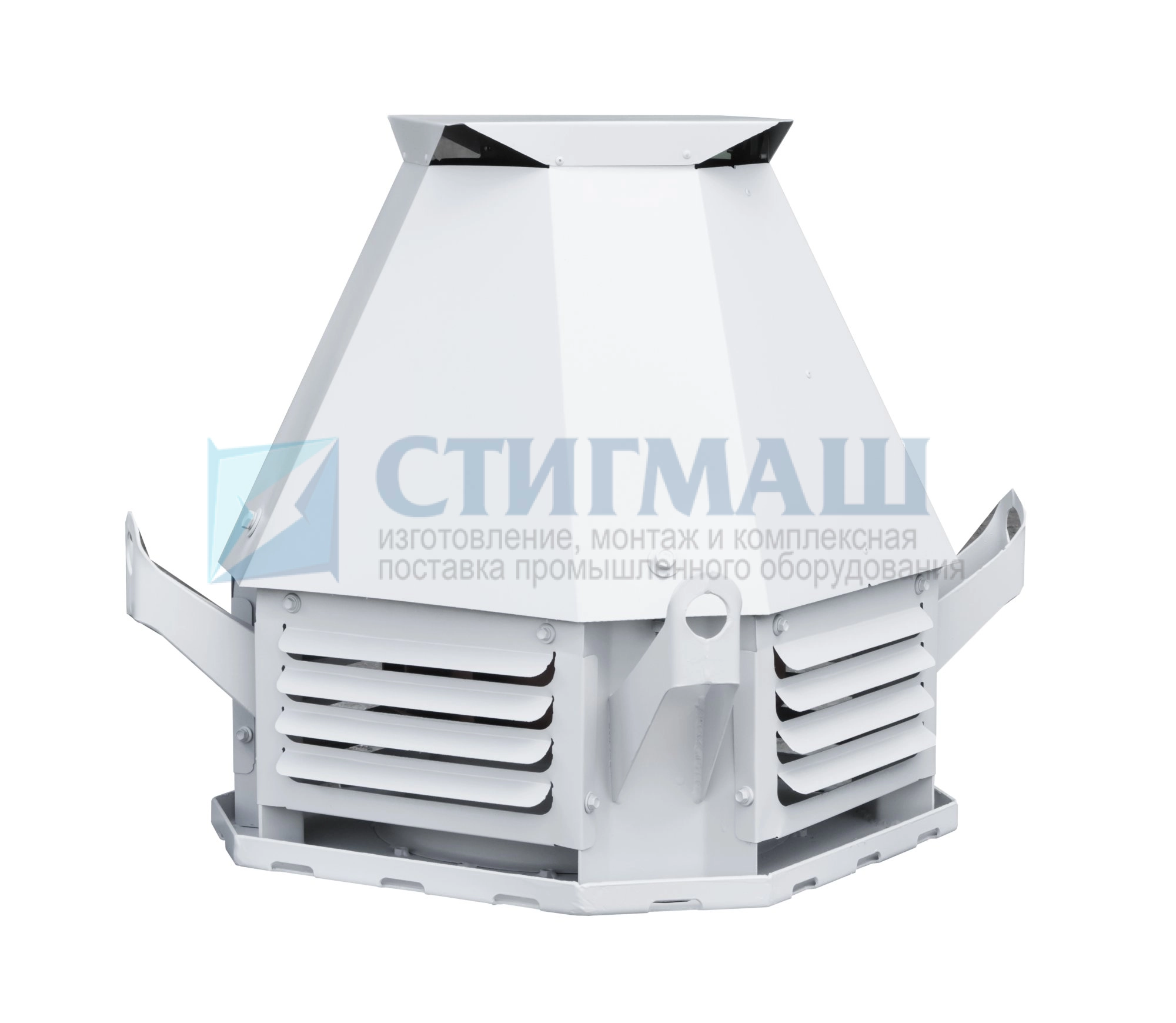

Вентиляторы крышные ВКРМ №8 исп-1 устанавливаются на кровле промышленных, общественных и жилых зданий как главный элемент вытяжных вентиляционных система. Вентиляторы используются для удаления воздуха и невзрывоопасные газовоздушных смесей с агрессивностью по отношению к углеродистым сталям не выше агрессивности воздушных масс. Рабочая среда не должна содержать липкие вещества и волокнистые материалы, максимальная допустимая концентрация пыли 100 г/м3.
Вентиляторы ВКРМ №8 исп-1 низкого давления одностороннего всасывания эксплуатируются в условиях умеренного и тропического климата (У и Т) 1-й категории размещения (эксплуатация на открытом воздухе).
Вентиляторы не предназначены для работы с сетью воздуховодов. Но при обеспечении оптимальной работы и производительности выше минимальной возможно подключение сети воздуховодов.
Основные части конструкции ВКРМ №8 исп-1 — рама, двигатель, рабочее колесо, диффузор, защитное ограждение, колпак. Рабочее колесо имеет 13 (№3,15 – 8) или 12 (№10 – 12,5) загнутых назад лопаток. Исполнение 1 — рабочее колесо на валу электродвигателя.
Вентиляторы крышные ВКРМ №8 исп-1 устанавливаются на кровле промышленных, общественных и жилых зданий как главный элемент вытяжных вентиляционных система. Вентиляторы используются для удаления воздуха и невзрывоопасные газовоздушных смесей с агрессивностью по отношению к углеродистым сталям не выше агрессивности воздушных масс. Рабочая среда не должна содержать липкие вещества и волокнистые материалы, максимальная допустимая концентрация пыли 100 г/м3.
|
Масса сухая, кг
|
198, 211 |
|
Производ. 10³ х м³/час
|
9,4-22,0, 12,6-27,5 |
|
Статическое давление, Па
|
430-0, 810-0 |
|
Мощность электродвигателя, кВт
|
3,0, 5,5 |
|
Частота вращения рабочего колеса,мин-1
|
700, 960 |
| D | D2 | D3 | d | d2 | B | B2 | B3 | H | h | N |
|---|---|---|---|---|---|---|---|---|---|---|
| 1072 | 850 | 770 | 16 | M8 | 1085 | 1340 | 1050 | 1080 | 470 | 8 |
| Типоразмер вентилятора | Частота, n, мин-1 | Значение Lpi, дБ в окатвных полосах f, Гц | LpA, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| №8 | 710 | 88 | 93 | 89 | 90 | 87 | 81 | 73 | 69 | 92 |
| 960 | 96 | 101 | 98 | 99 | 95 | 89 | 81 | 77 | 100 | |
ПРИМЕЧАНИЕ: Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
