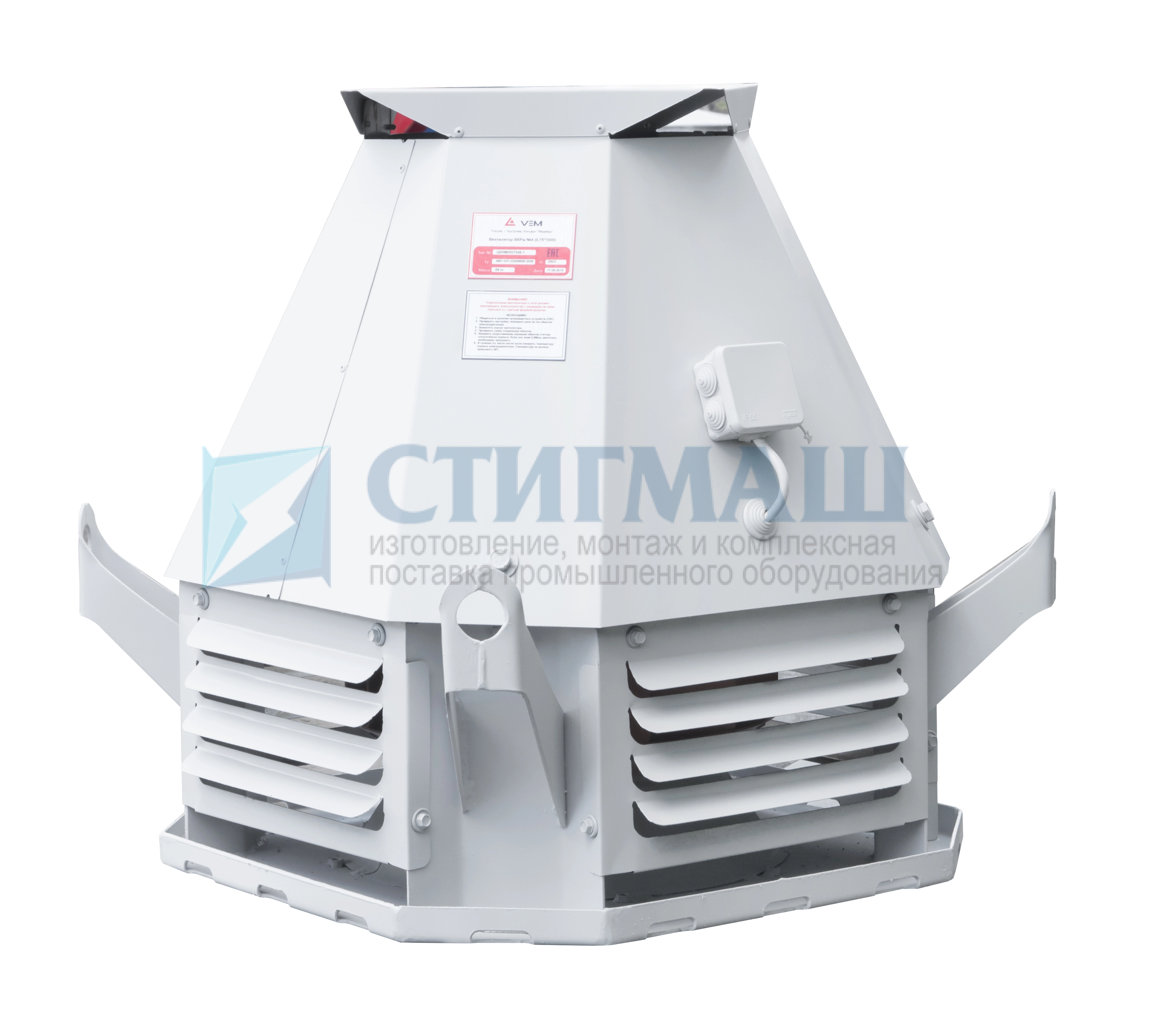

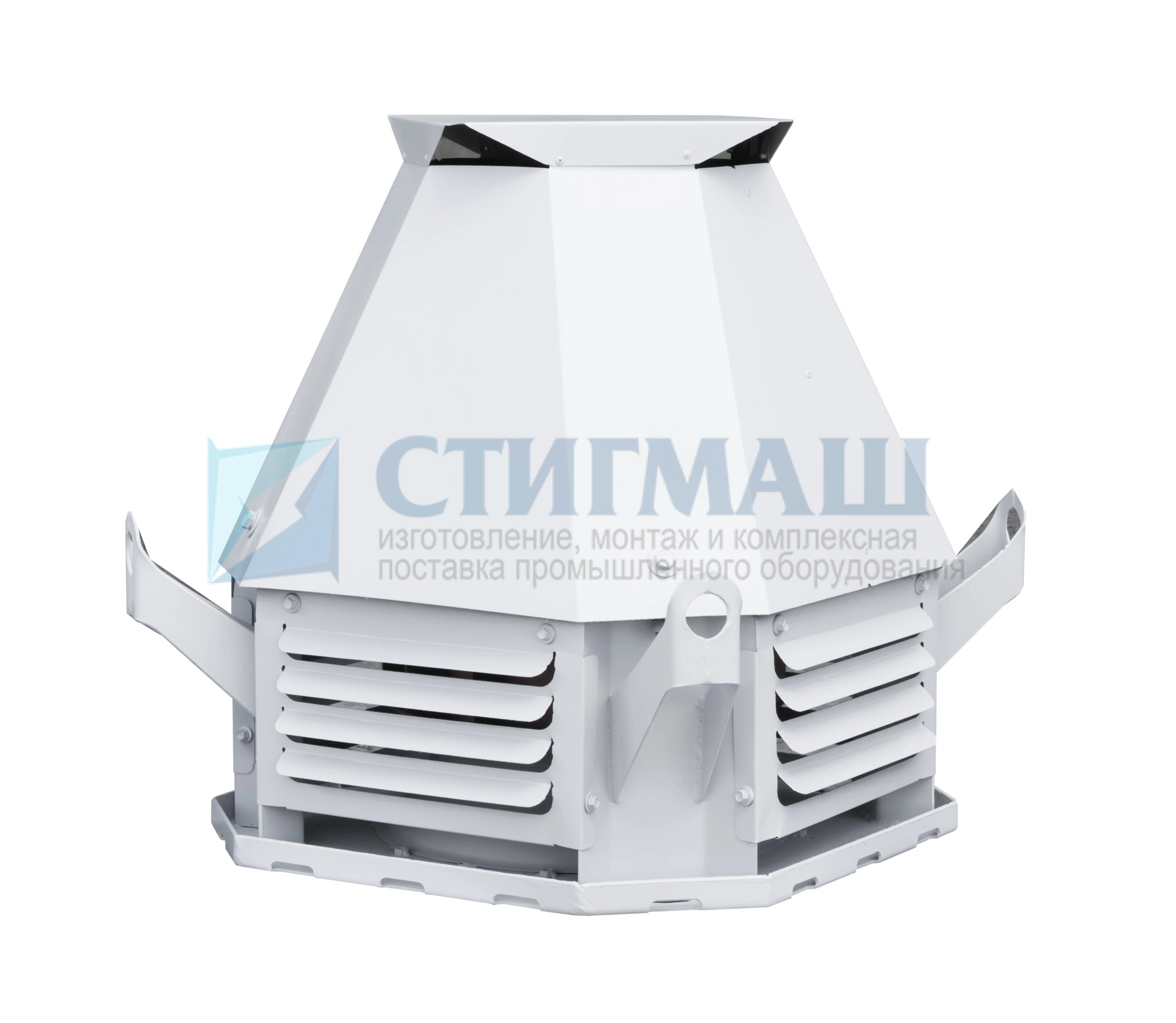

Вентиляторы крышные ВКРМ №3,15 исп-1 устанавливаются на кровле промышленных, общественных и жилых зданий как главный элемент вытяжных вентиляционных система. Вентиляторы используются для удаления воздуха и невзрывоопасные газовоздушных смесей с агрессивностью по отношению к углеродистым сталям не выше агрессивности воздушных масс. Рабочая среда не должна содержать липкие вещества и волокнистые материалы, максимальная допустимая концентрация пыли 100 г/м3.
Вентиляторы ВКРМ №3,15 исп-1 низкого давления одностороннего всасывания эксплуатируются в условиях умеренного и тропического климата (У и Т) 1-й категории размещения (эксплуатация на открытом воздухе).
Вентиляторы не предназначены для работы с сетью воздуховодов. Но при обеспечении оптимальной работы и производительности выше минимальной возможно подключение сети воздуховодов.
Основные части конструкции ВКРМ №3,15 исп-1 — рама, двигатель, рабочее колесо, диффузор, защитное ограждение, колпак. Рабочее колесо имеет 13 (№3,15 – 8) или 12 (№10 – 12,5) загнутых назад лопаток. Исполнение 1 — рабочее колесо на валу электродвигателя.
Вентиляторы крышные ВКРМ №3,15 исп-1 устанавливаются на кровле промышленных, общественных и жилых зданий как главный элемент вытяжных вентиляционных система. Вентиляторы используются для удаления воздуха и невзрывоопасные газовоздушных смесей с агрессивностью по отношению к углеродистым сталям не выше агрессивности воздушных масс. Рабочая среда не должна содержать липкие вещества и волокнистые материалы, максимальная допустимая концентрация пыли 100 г/м3.
|
Масса сухая, кг
|
30 |
|
Производ. 10³ х м³/час
|
0,7-1,4 |
|
Статическое давление, Па
|
110-0 |
|
Мощность электродвигателя, кВт
|
0,18 |
|
Частота вращения рабочего колеса,мин-1
|
975 |
| D | D2 | D3 | d | d2 | B | B2 | B3 | H | h | N |
|---|---|---|---|---|---|---|---|---|---|---|
| 500 | 345 | 290 | 12 | M6 | 465 | 650 | 500 | 515 | 205 | 4 |
| Типоразмер вентилятора | Частота, n, мин-1 | Значение Lpi, дБ в окатвных полосах f, Гц | LpA, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| №3,15 | 860 | 66 | 68 | 69 | 67 | 62 | 60 | 51 | 43 | 68 |
| 1 320 | 74 | 76 | 77 | 75 | 70 | 68 | 59 | 51 | 76 | |
ПРИМЕЧАНИЕ: Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
