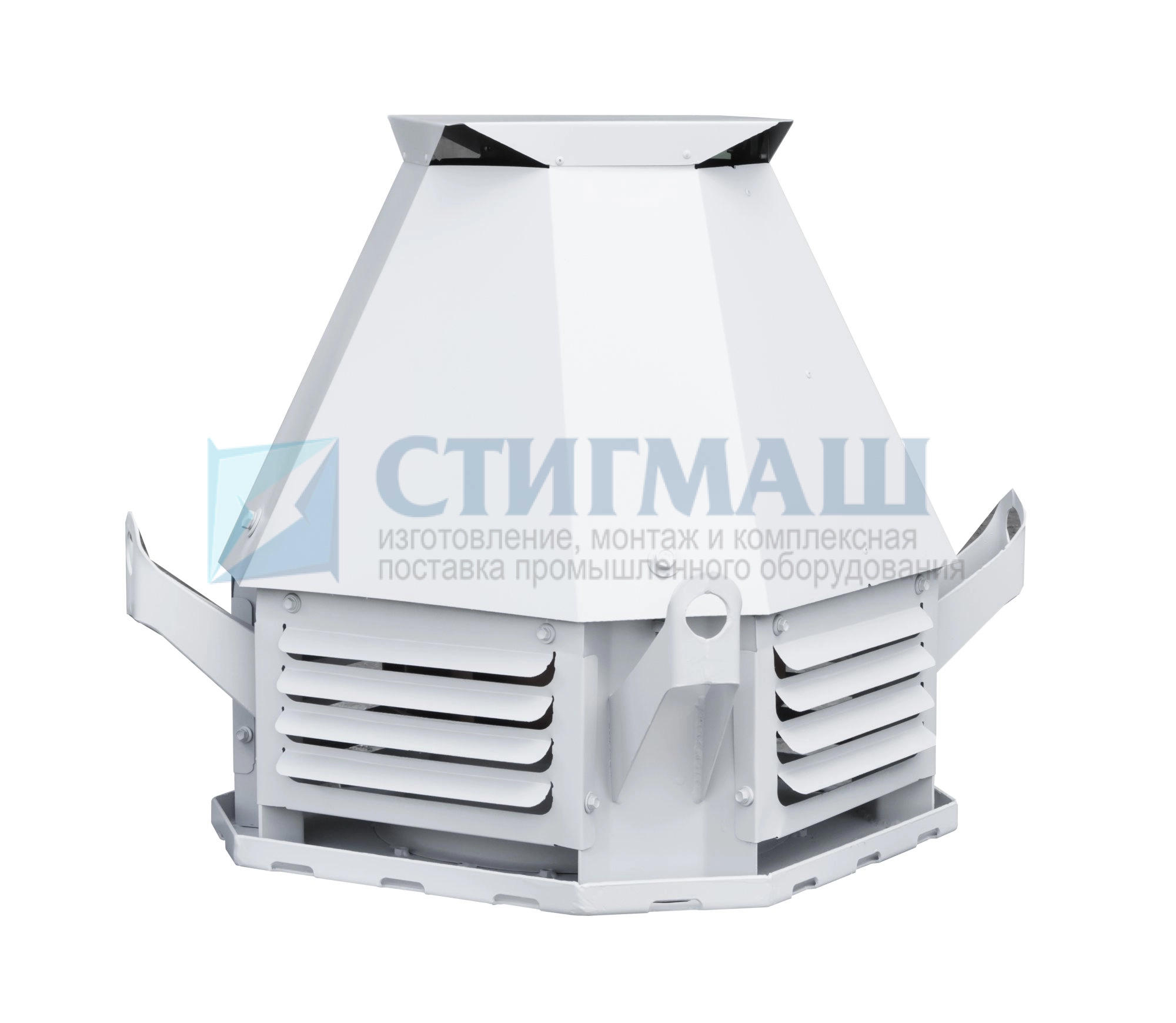

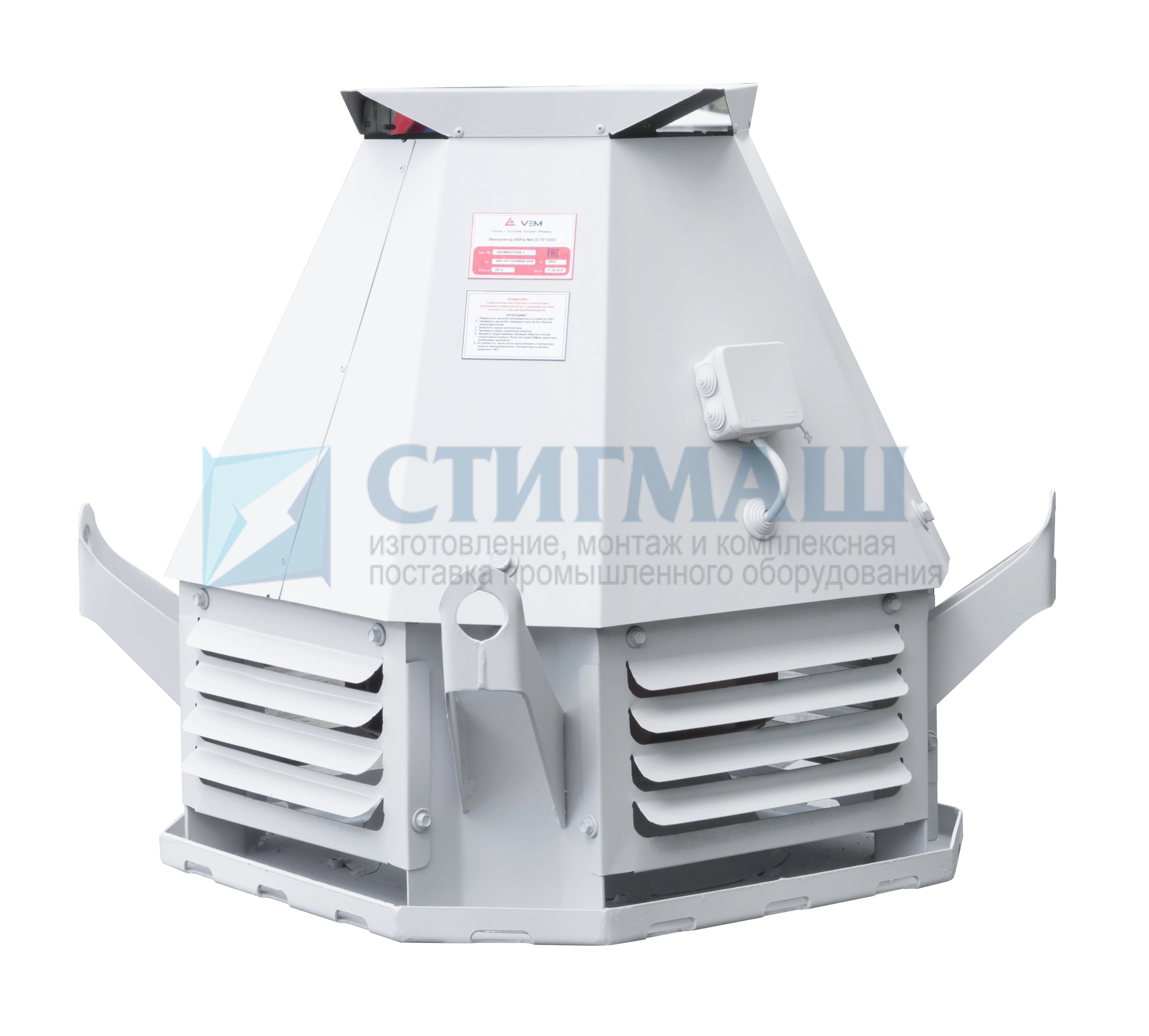

Вентиляторы крышные ВКРМ №12,5 исп-5 устанавливаются на кровле промышленных, общественных и жилых зданий как главный элемент вытяжных вентиляционных система. Вентиляторы используются для удаления воздуха и невзрывоопасные газовоздушных смесей с агрессивностью по отношению к углеродистым сталям не выше агрессивности воздушных масс. Рабочая среда не должна содержать липкие вещества и волокнистые материалы, максимальная допустимая концентрация пыли 100 г/м3.
Вентиляторы ВКРМ №12,5 исп-5 низкого давления одностороннего всасывания эксплуатируются в условиях умеренного и тропического климата (У и Т) 1-й категории размещения (эксплуатация на открытом воздухе).
Вентиляторы не предназначены для работы с сетью воздуховодов. Но при обеспечении оптимальной работы и производительности выше минимальной возможно подключение сети воздуховодов.

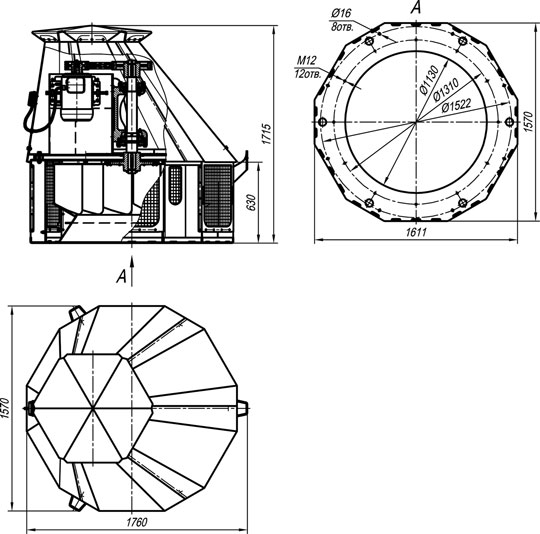

Основные части конструкции ВКРМ №12,5 исп-5 — рама, двигатель, рабочее колесо, диффузор, защитное ограждение, колпак. Рабочее колесо имеет 13 (№3,15 – 8) или 12 (№10 – 12,5) загнутых назад лопаток. Исполнение 1 — рабочее колесо на валу электродвигателя.
Вентиляторы крышные ВКРМ №12,5 исп-5 устанавливаются на кровле промышленных, общественных и жилых зданий как главный элемент вытяжных вентиляционных система. Вентиляторы используются для удаления воздуха и невзрывоопасные газовоздушных смесей с агрессивностью по отношению к углеродистым сталям не выше агрессивности воздушных масс. Рабочая среда не должна содержать липкие вещества и волокнистые материалы, максимальная допустимая концентрация пыли 100 г/м3.
|
Масса сухая, кг
|
705 |
|
Производ. 10³ х м³/час
|
12,3-39,0 |
|
Статическое давление, Па
|
340-0 |
|
Мощность электродвигателя, кВт
|
4 |
|
Частота вращения рабочего колеса,мин-1
|
415 |
| Типоразмер вентилятора | Частота, n, мин-1 | Значение Lpi, дБ в окатвных полосах f, Гц | LpA, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| №12 | 370 | 85 | 89 | 90 | 87 | 81 | 73 | 69 | 60 | 88 |
| 415 | 88 | 92 | 93 | 90 | 84 | 76 | 72 | 63 | 91 | |
| 470 | 92 | 95 | 96 | 93 | 87 | 79 | 74 | 66 | 94 | |
| 735 | 96 | 99 | 100 | 99 | 97 | 87 | 79 | 75 | 104 | |
ПРИМЕЧАНИЕ: Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
