Обратный звонокГлавная / Радиальные вентиляторы дымоудаления / Вентиляторы дымоудаления ВР 86-77 ДУ / Вентилятор дымоудаления ВР 86-77 №2,5ДУ
Наименование | Значение |
---|---|
Масса не более, кг | 31 |
Частота вращения рабочего колеса, мин-1 | 2823 |
Электродвигатель | |
Типоразмер | АИР71А2 |
Мощность, кВт | 0,75 |

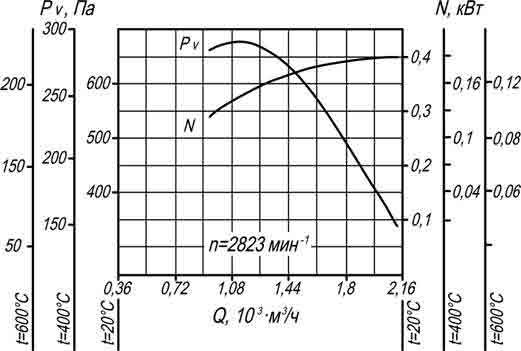

Параметры в рабочей зоне | |
Производ. 10³ х м³/час | 0,97-2,12 |
Полное давление, Па > | 660-350 |
Полное давление, Па > | 185-150 |
Полное давление, Па > | 220-115 |
n, мин-1 | Значение Lpi, дБ в октавных полосах f,Гц | LpA, ДБА | ||||||
---|---|---|---|---|---|---|---|---|
125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
1350 | 61 | 69 | 62 | 60 | 58 | 50 | 41 | 67 |
2750 | 73 | 76 | 84 | 77 | 75 | 73 | 65 | 84 |
Вентиляторы ВР 86-77ДУ и ВР 80-70ДУ 1-е исполнение.
Размеры, мм | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
А | А1 | А2 | А3 | А4 | а1 | а2 | Lmax | l | h | L1 | L2 |
162 | 100 | 100 | 210 | 210 | 180 | 180 | 625 | 140 | 320 | 45 | 320 |
L3 | D | D1 | d | d1 | d2 | t1 | T2 | N | n | n1 | n2 |
256 | 250 | 280 | 7 | 7 | 10 | 100 | 100 | 8 | 8 | 1 | 1 |
Положения корпуса вентилятор правого вращения.
Положения корпуса вентилятора левого вращения.
Размеры, мм | ||||||||
---|---|---|---|---|---|---|---|---|
Пр135°, Л135° | Пр270°, Л270° | Пр315°, Л315° | ||||||
B | b | H | B | b | H | B | b | H |
532 | 208 | 240 | 407 | 224 | 193 | 532 | 208 | 177 |
Пр0°, Л0° | Пр45°, Л45° | Пр90°, Л90° | ||||||
469 | 193 | 183 | 417 | 177 | 324 | 407 | 224 | 275 |
