Предназначение пластинчатых теплообменников ТРх — обеспечение теплового обмена между средами (жидкости или жидкеость+пар). Они широко используются в системах отопления и кондиционирования как жилых домов, так и общественных зданий, промышленных и сельскохозяйственных предприятий.
Кроме того, пластинчатые теплообменники ТРх используются в технологических процессах промышленных предприятий различных отраслей (пастеризация или охлаждение молока, пива и др. жидкостей в пищевой промышленности; охлаждение масел и других смазочно-охлаждающих жидкостей, и т.д.).
Устройство и принцип работы

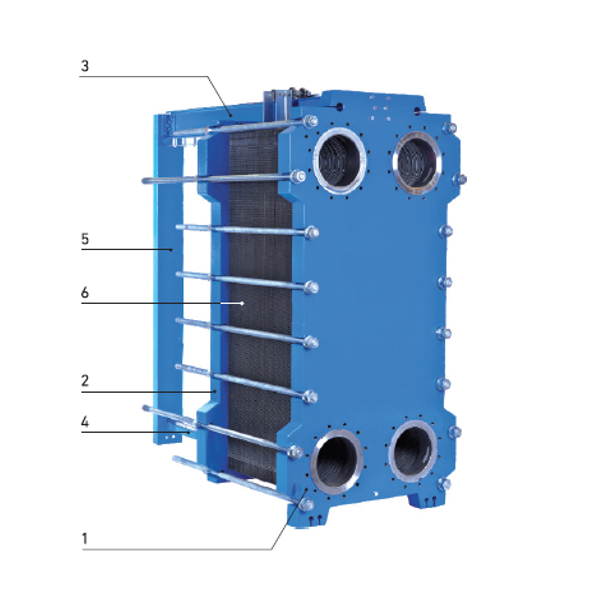

К основным составных частям конструкции ТРх относятся:
1. Неподвижная плита
2. Подвижная плита
3. Направляющая верхняя
4. Направляющая нижняя
5. Стойка опорная
6. Набор пластин с прокладками (число, размер и профиль пластин зависят от физико-химических свойств рабочих сред, температурной программы и показателей допустимых потерь напора).
Подвешенный на направляющей 3 пакет пластин выравнивается с помощью направляющей 4, после чего фиксируется в сжатом состоянии между плитами 1 и 2 с помощью стяжных болтов.
Преимущества
К несомненным достоинствам пластинчатых теплообменников ТРх относится их полностью разборная конструкция. Это значительно упрощает работы по очистке и профилактическому осмотру устройства.
Теплообменники обеспечивают высокую эффективность теплопередачи, которая обуславливается использованием тонких гофрированных пластин. Они работают, как турбулизаторы потока, и имеют низкое термическое сопротивление за счёт своей малой толщины.
По их периметру расположены резиновые прокладки, которые обеспечивают распределение теплоносителя по каналам и их герметичность. Вокруг угловых отверстий для входа и выхода теплоносителя имеется двойное уплотнение. Специальные канавки после сжатия пластин образуют две системы герметичных каналов для греющей и нагреваемой рабочих сред.
Пример расшифровки обозначения
Теплообменник пластинчатый ТРх-GСР -009-H-5-PR-17-1X:
ТРх — теплообменник разборный
GC — модель (GX, GC, GL, GD, GW)
D — направление потоков (D — диагональное, Р — параллельное)
009 – типоразмер
H — тип канала по сопротивлению (Н — высокого сопротивления, L и М — низкого и среднего)
5 — толщина пластины 0,5 мм
Р — тип рамы (N, Р, S);
17 — число пластин
1Х — компоновка пластин (1Х — одноходовой)
Технические характеристики пластинчатых теплообменников ТРх
| Наименование | Показатель |
|---|---|
| Максимальное рабочее (расчетное) давление теплообменников в соответствии с маркировкой | Т — 6 кг/см2 |
| N — 10 кг/см2 | |
| P — 16 кг/см2 | |
| S — 25 кг/см2 | |
| Материалы уплотнений и макс. рабочая температура | Нитрил — 140*С |
| EPDM — 170*С | |
| FKM, Viton — 180 *C | |
| Материалы пластин, устанавливаемые в пластинчатые теплообменники | AISI 304/1.4301 |
| AISI 316/1.4401 | |
| Titan Gr.1 | |
| 254 SMO | |
| C-276 | |
| Titan Gr.11 | |
| Никель 200/201 | |
| Компановка пластин | 1Х — одноходовой |
| 2Х — двуходовой | |
| 2ХЦ — двуходовой с циркуляцией | |
| 2ХБГВ — двуходовой моноблок |
В своей конструкции он имеет следующие составные части: 1-2-3 – передняя неподвижная, верхняя направляющая и задняя подвижная плиты; 4 – штатив; 5 – пластина; 6 – уплотнения; 7 – нижняя направляющая; 8 – патрубки; 9 – ролики; 10 – название и параметры модели.
Достоинства пластинчатых разборных теплообменников
Пластинчатый теплообменник ТР несложно перенастроить на другую мощность, убрав или добавив соответствующее количество гофрированных пластин. При выходе из строя какой-либо составной части ТР её легко заменить на новую.
НПО «СТИГМАШ» предлагает различные модификации ТР с доставкой, и, при необходимости, с монтажом под ключ. Доставка автомобильным или железнодорожным транспортом по всей территории России и в страны СНГ. Всем клиентам предлагаются скидки, размер которых зависит от условий и объёма заказа.
