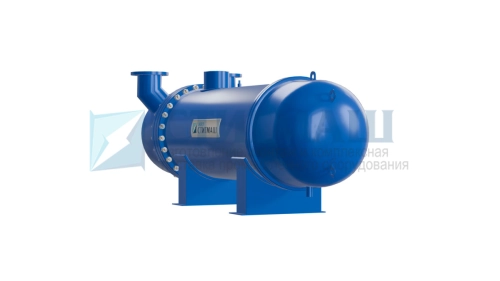

Подогреватели ПСВ-315-14-15/ ПСВ-315-14-15+ предназначены для нагрева сетевой воды паром отборов турбин ТЭЦ, или паром котлов низкого давления отопительных и производственно-отопительных котелен. Устанавливаются в системах теплоснабжения здания и сооружения различного предназначения.

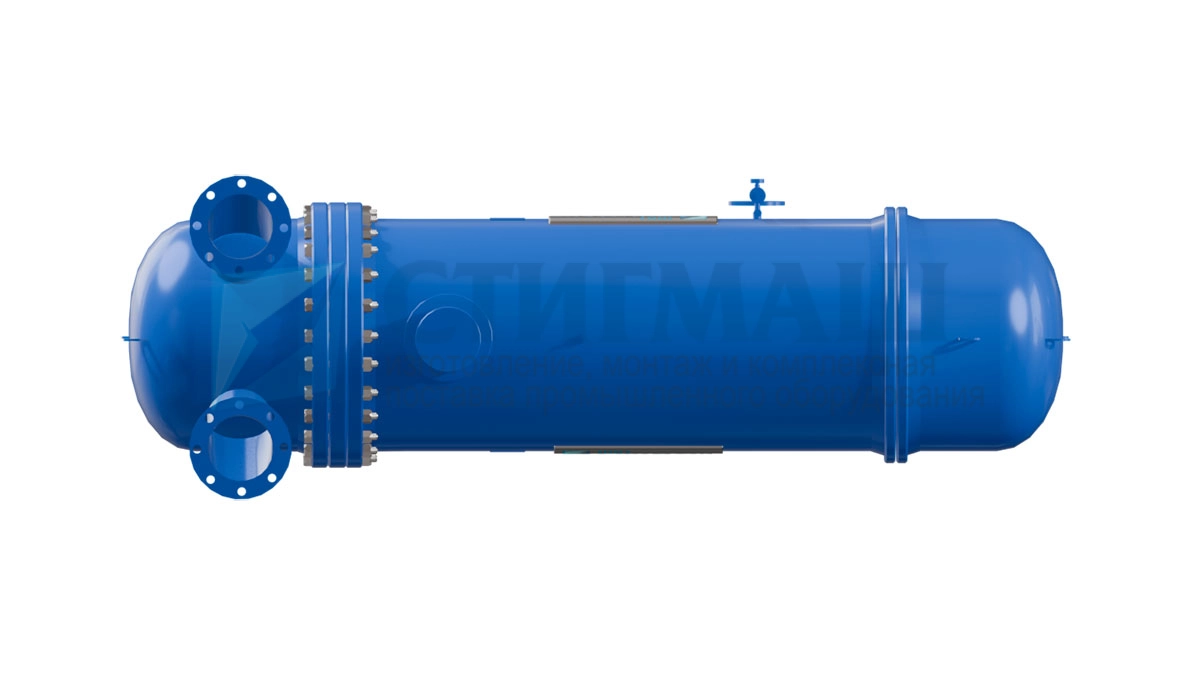

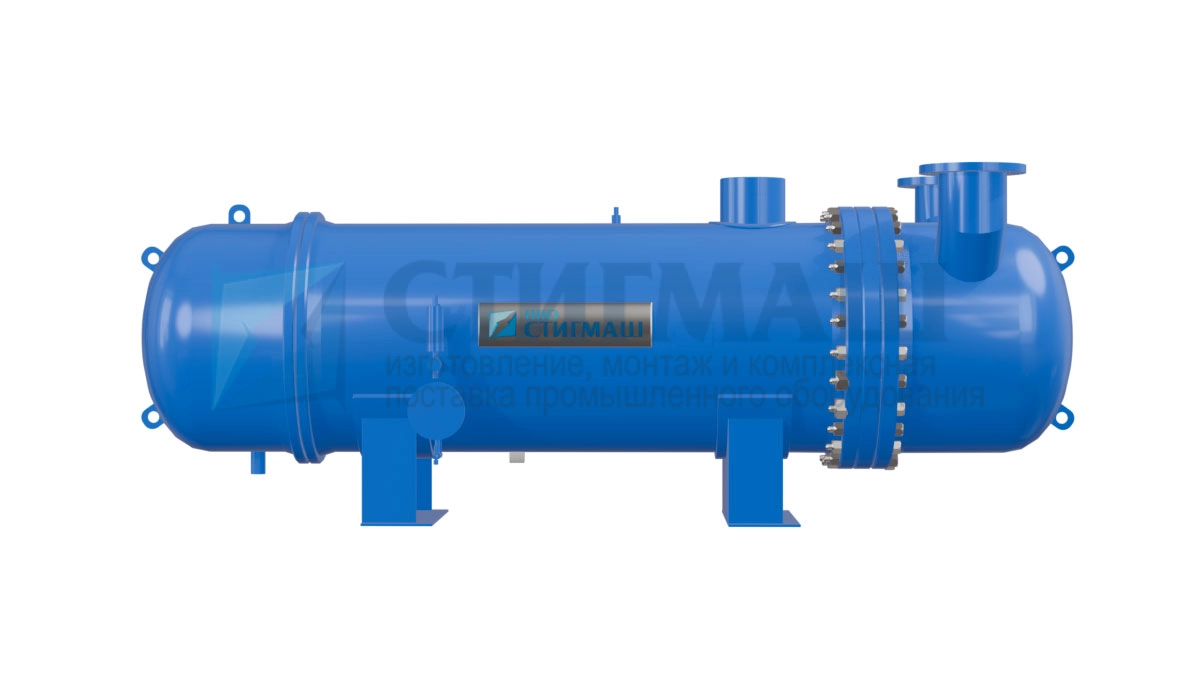

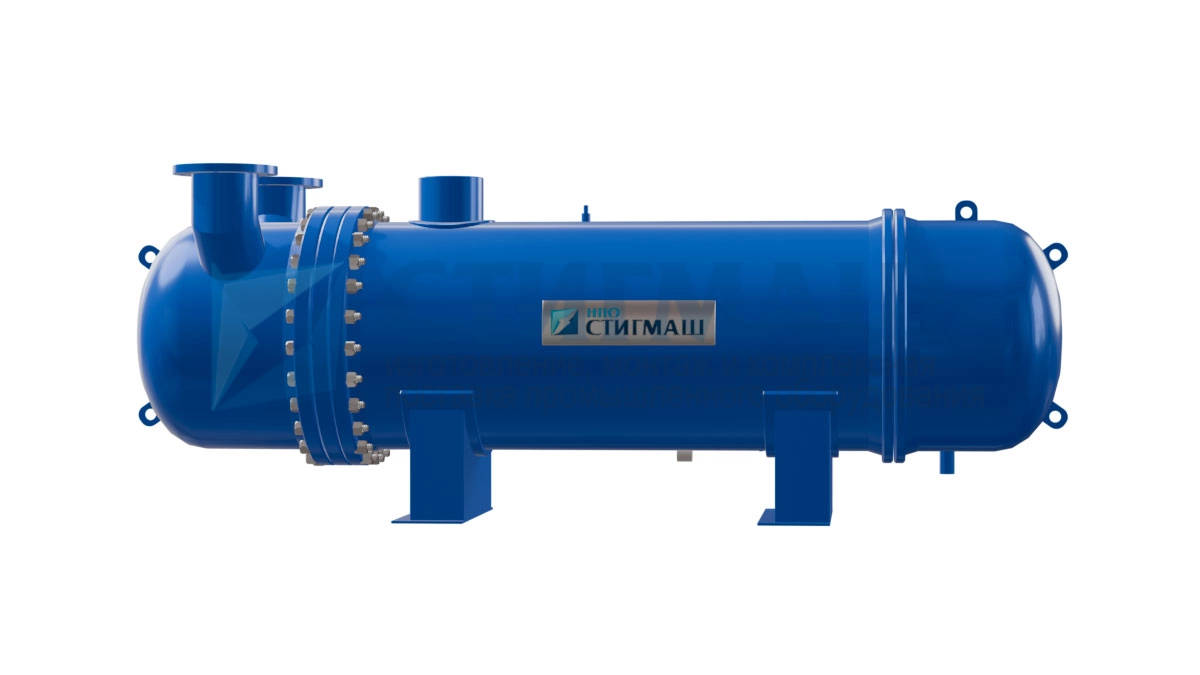

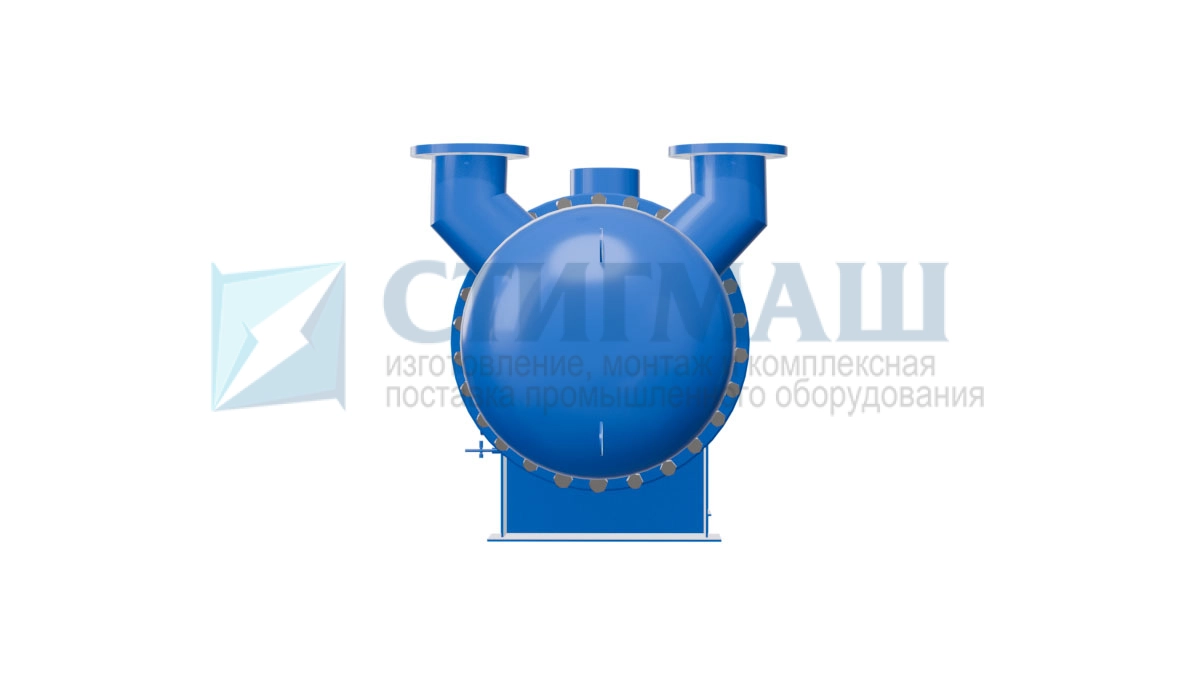

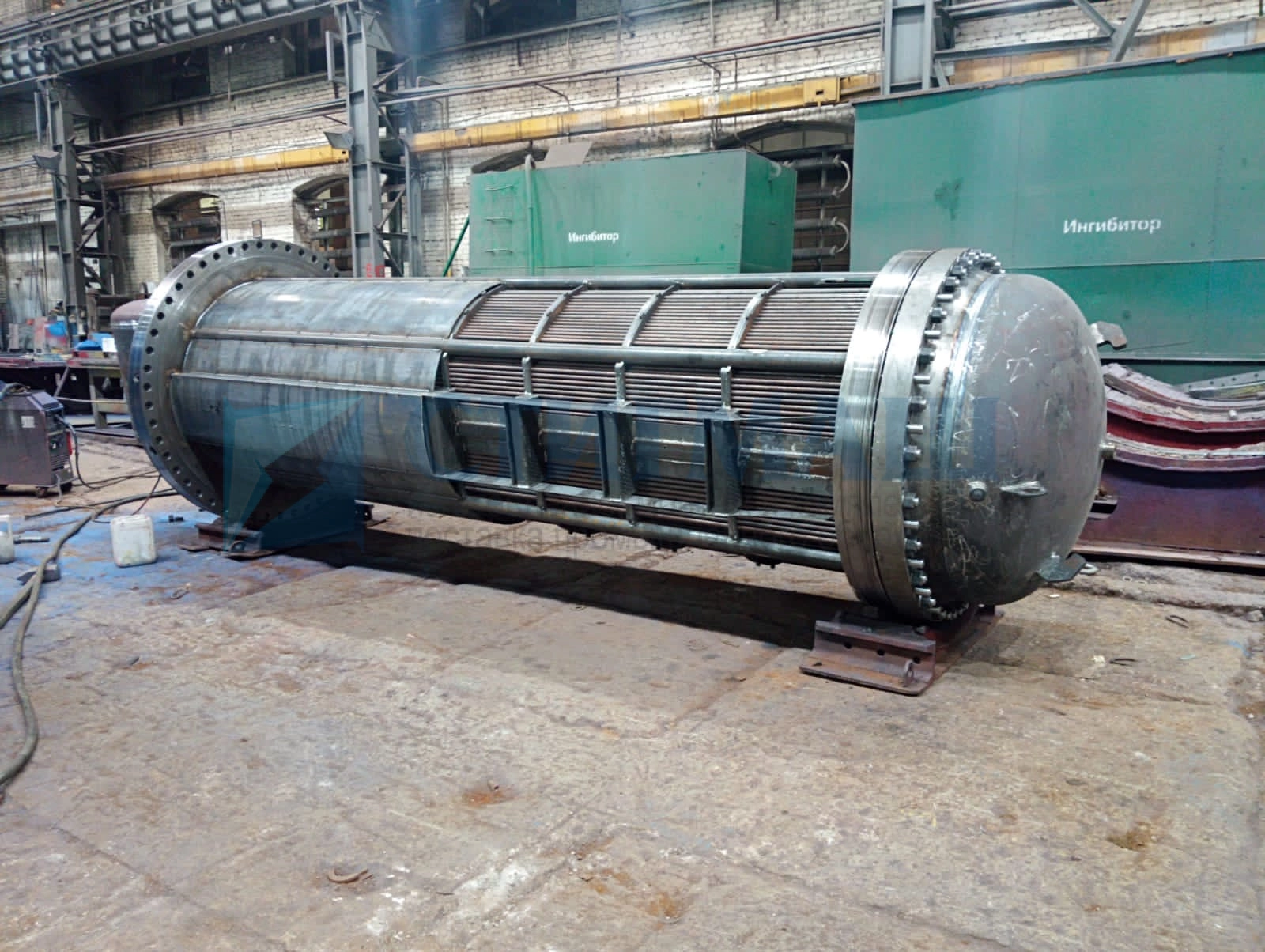

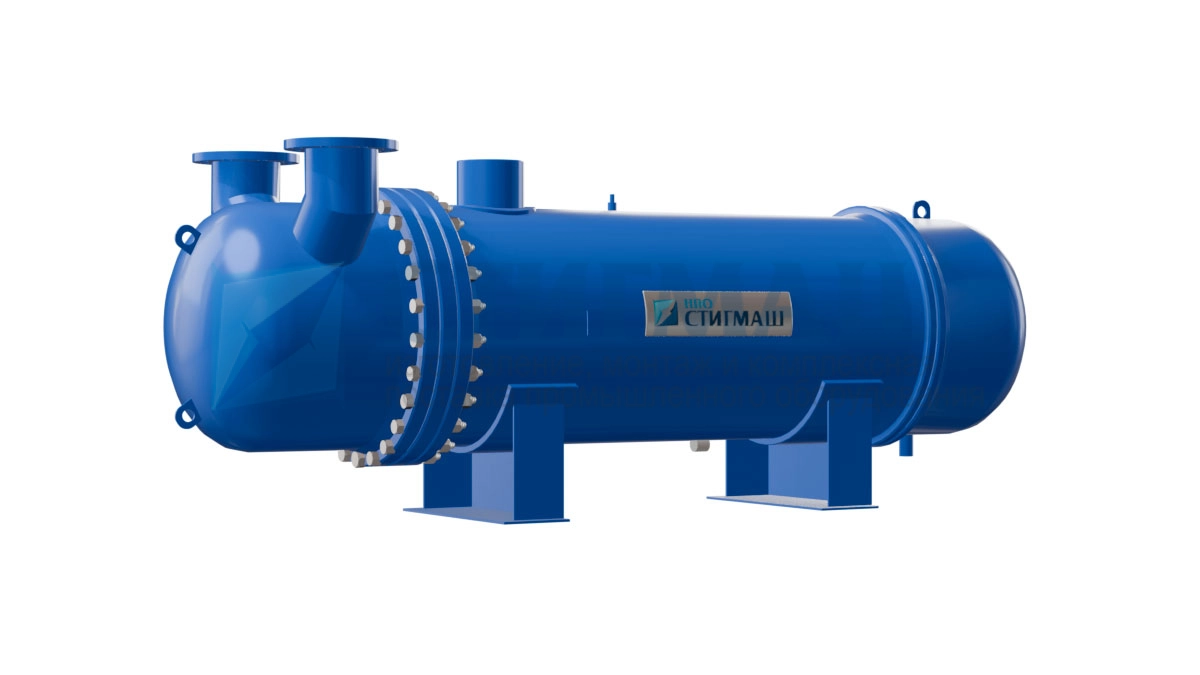

Пароводяной подогреватель сетевой воды ПСВ-315-14-15/ ПСВ-315-14-15+ представляет собой вертикальный кожухотрубный теплообменник, основными узлами которого являются: цилиндрический корпус; трубная система с плавающей головкой; верхняя и нижняя водяные камеры; патрубки, штуцера и контрольно-измерительные приборы.
Подогреватели ПСВ производятся в соответствии с требованиями ТУ 108.880-79. Расшифрока обозначения по примеру ПСВ-45-7-15: ПСВ — подогреватель сетевой воды вертикальный; 45 — площадь поверхности теплообмена (м2); 7 — рабочее давление пара (кг/см2); 15 — рабочее давление воды в трубной системе (кг/см2).
Подогреватели ПСВ-315-14-15/ ПСВ-315-14-15+ предназначены для нагрева сетевой воды паром отборов турбин ТЭЦ, или паром котлов низкого давления отопительных и производственно-отопительных котелен. Устанавливаются в системах теплоснабжения здания и сооружения различного предназначения.
|
Масса подогревателя, кг
|
13650, 15348 |
|
Номинальный расход воды, т/ч
|
1130 |
|
Площадь поверхности теплообмена, м²
|
315 |
|
Колличество ходов сетевой воды
|
2 |
|
Макс. температура пара на входе, °С
|
400 |
|
Расчётная теплопроизводительность, МВт
|
52,6 |
|
Тип ПСВ*
|
С, М |
| Рабочее давление, МПа | |
|
пара в корпусе
|
1,37, 0,69 |
|
воды в трубной системе
|
2,26 |
| Температура сетевой воды, °С | |
|
на входе
|
110, 140 |
|
на выходе
|
150, 180 |
