Подогреватели ПСГ-200-14-23 предназначены для нагрева сетевой воды паром отборов турбин ТЭЦ, или паром котлов низкого давления отопительных и производственно-отопительных котелен. Устанавливаются в системах теплоснабжения здания и сооружения различного предназначения.

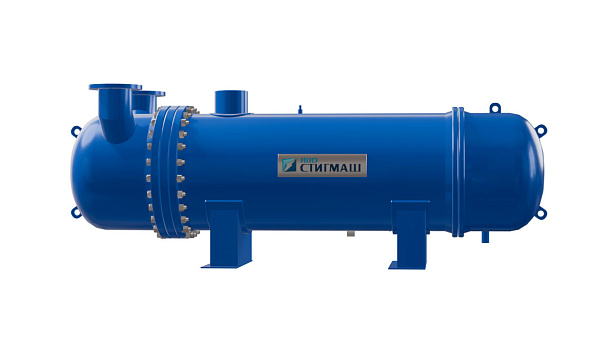

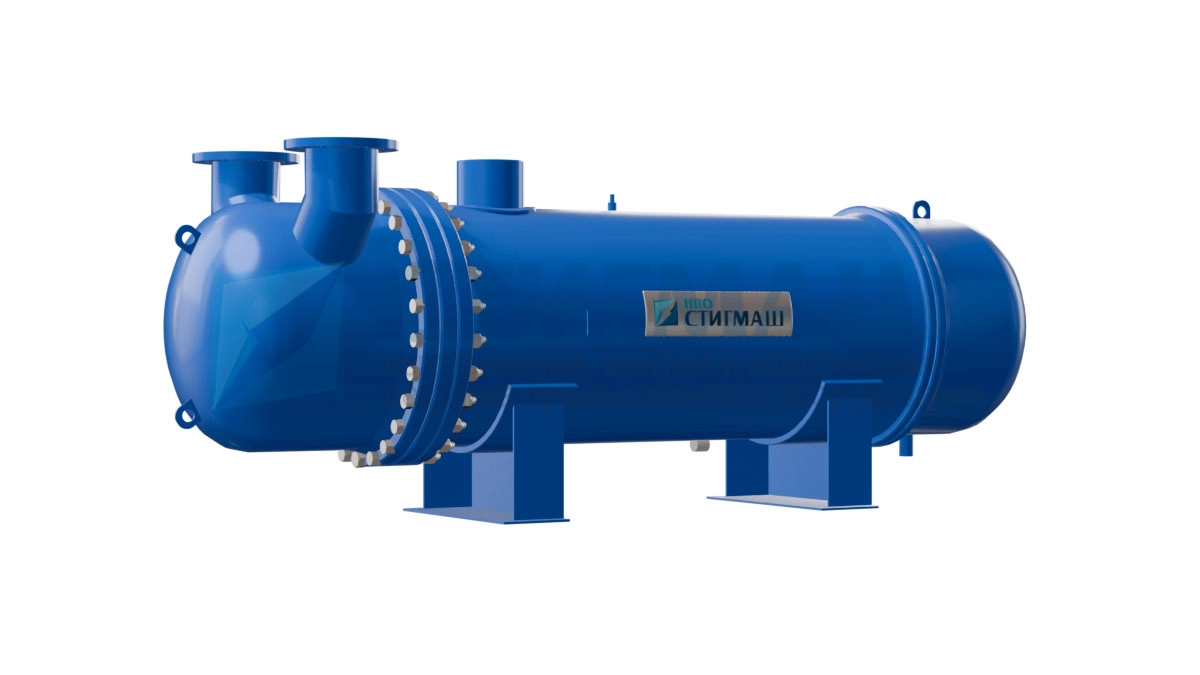

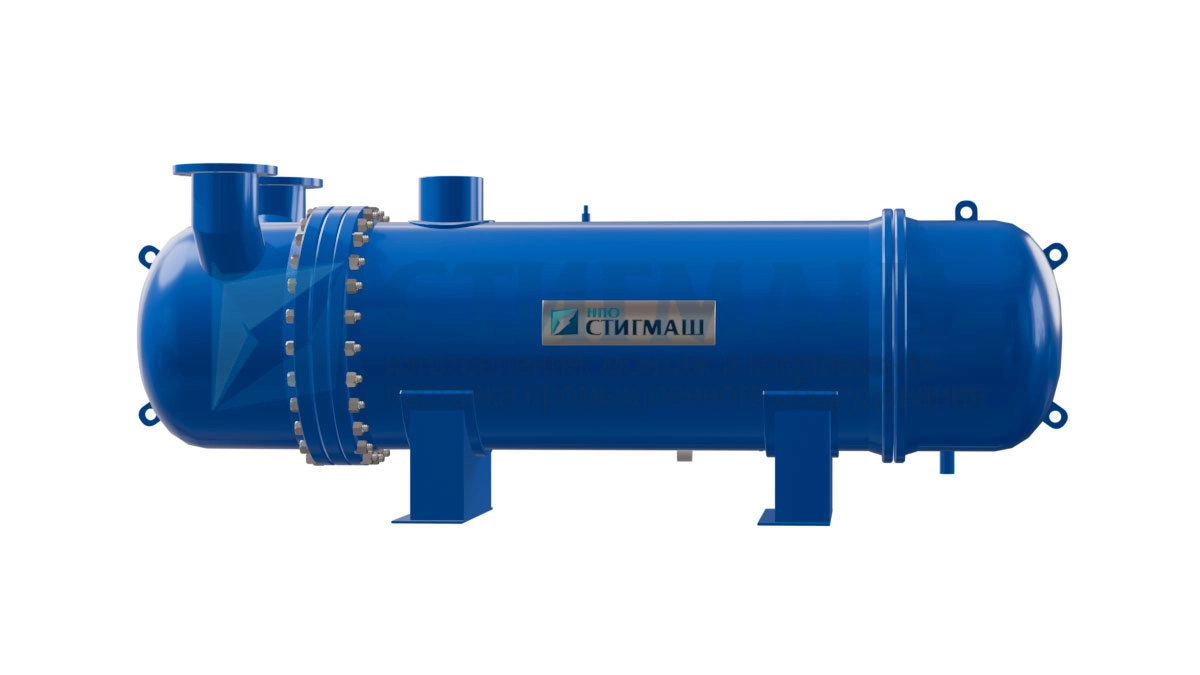

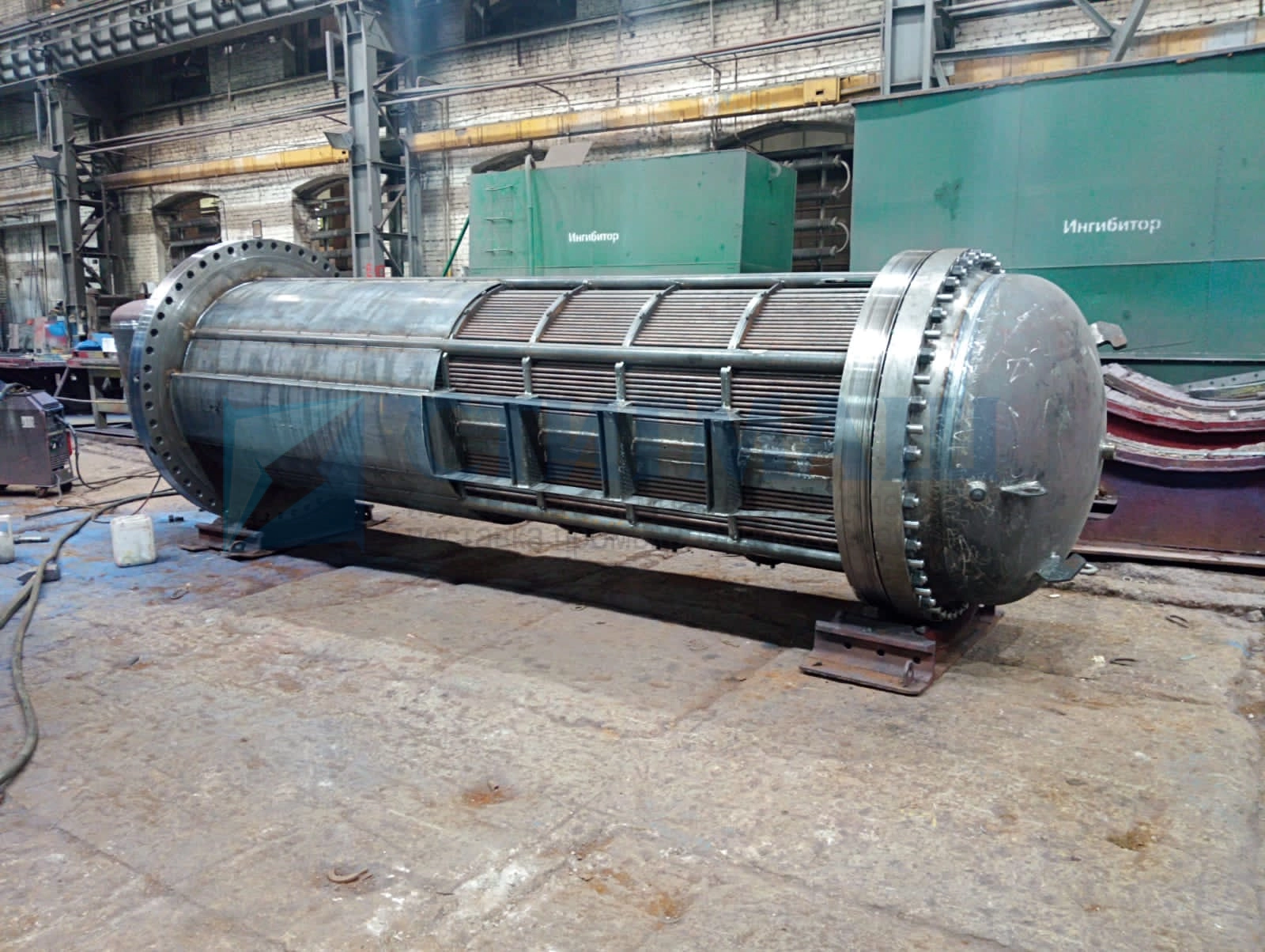

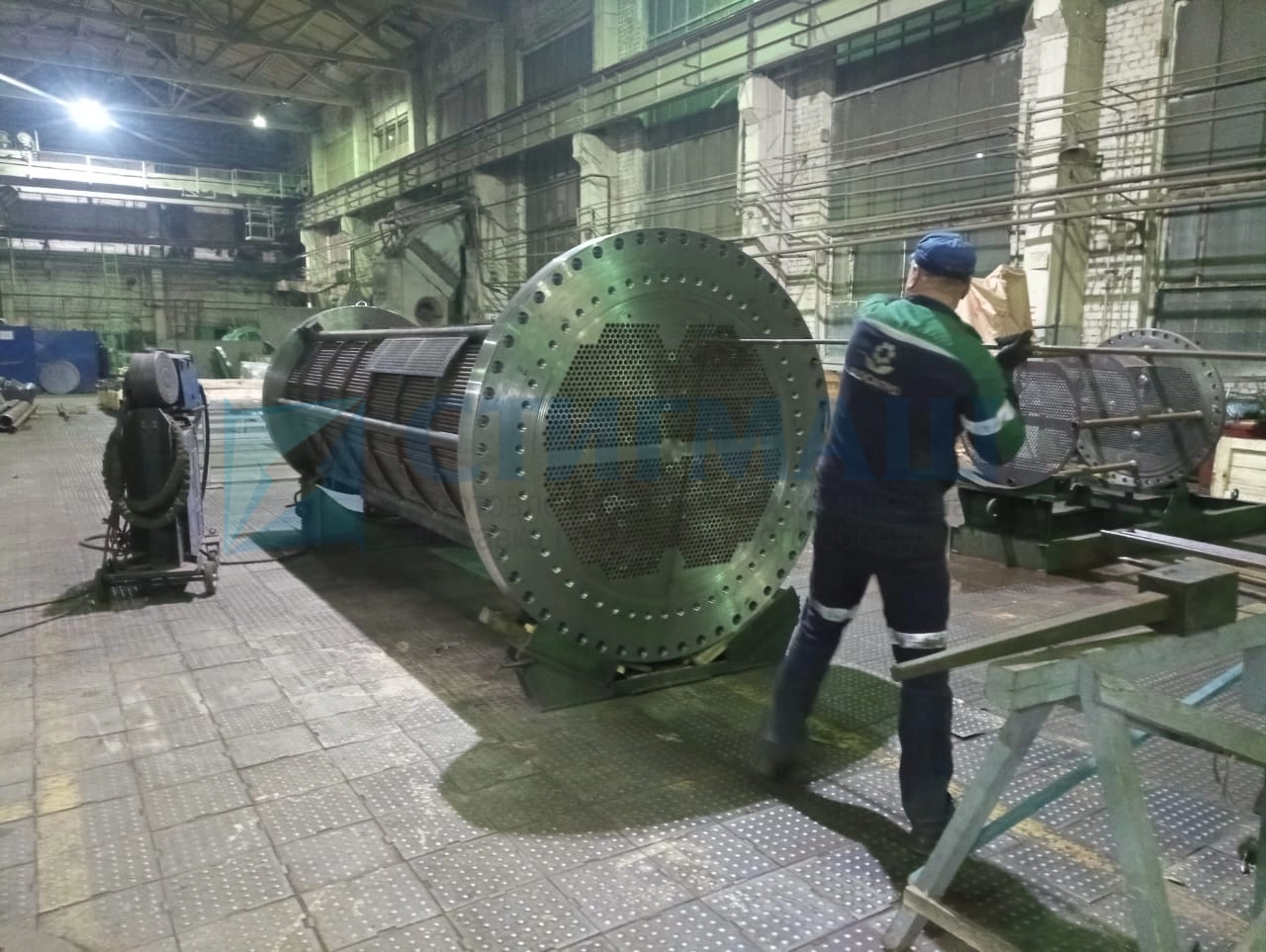

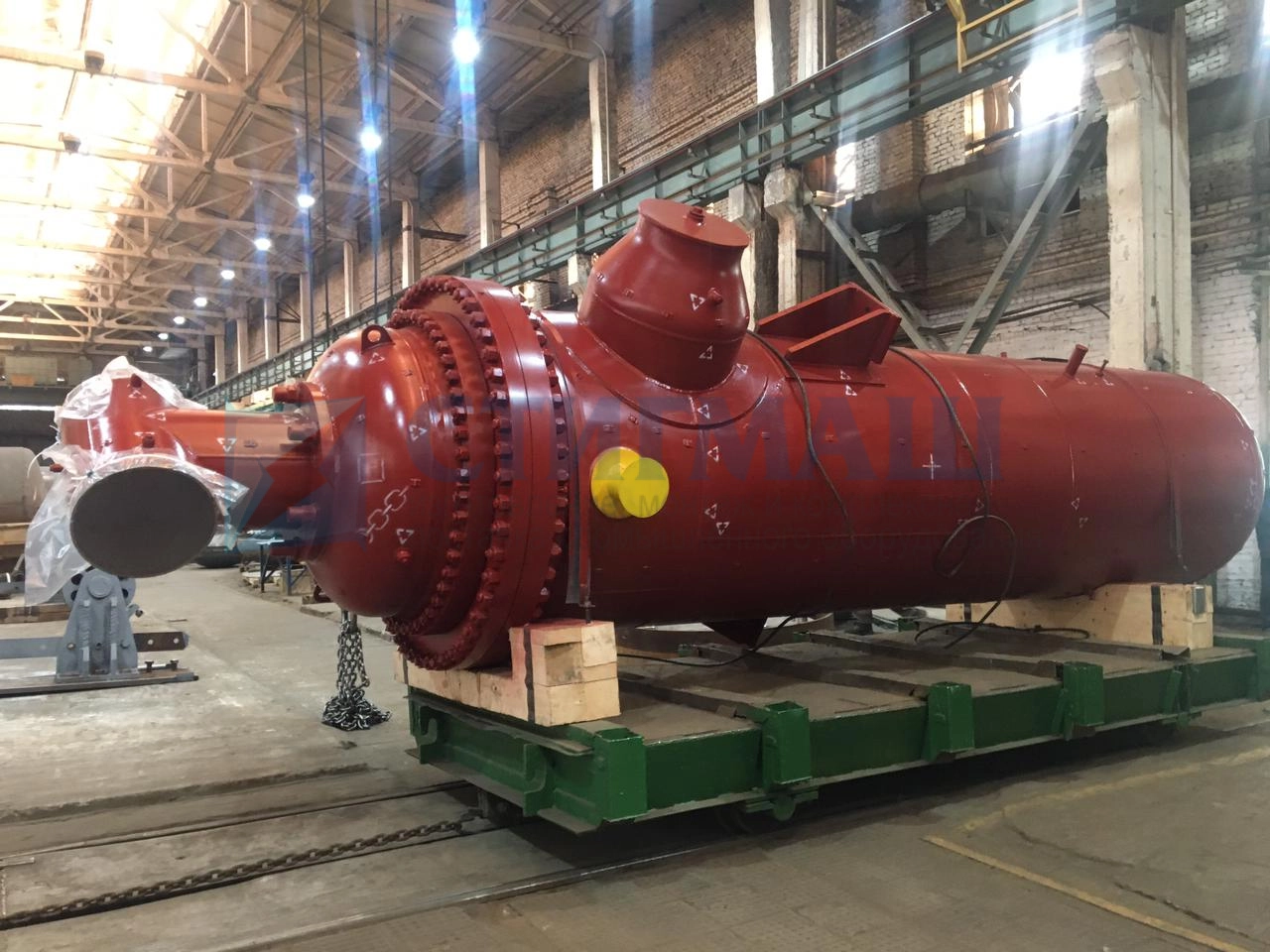

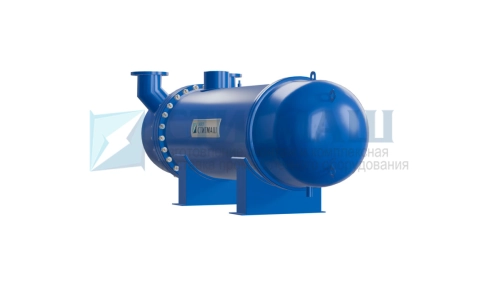

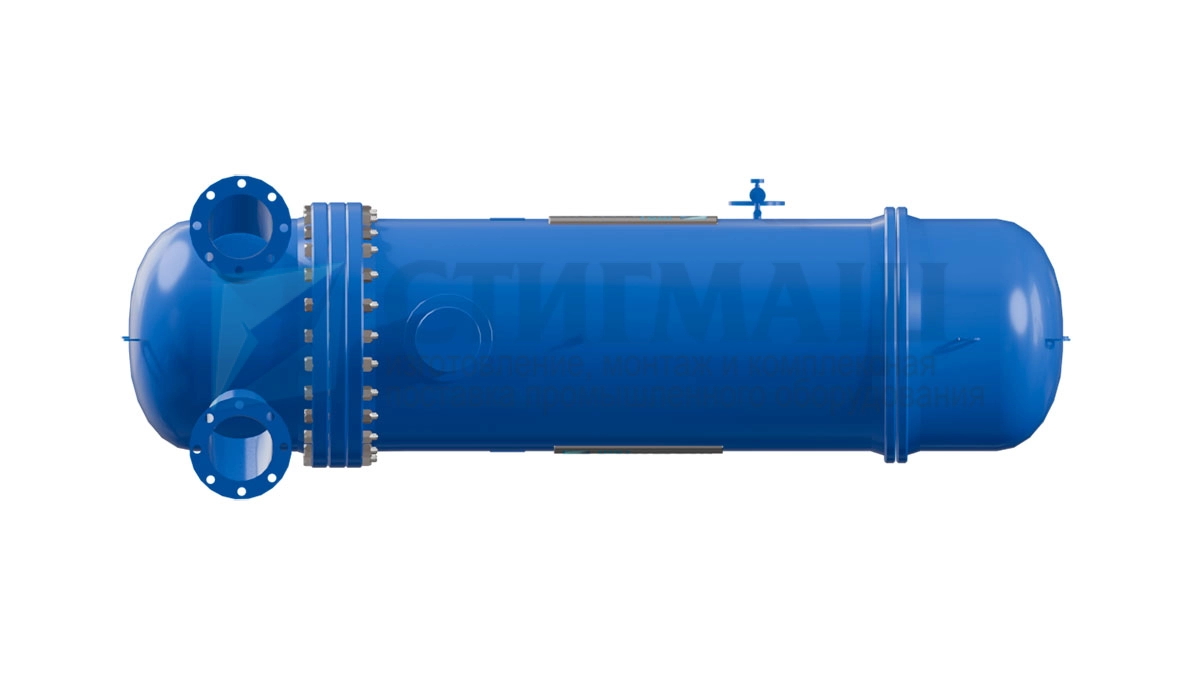

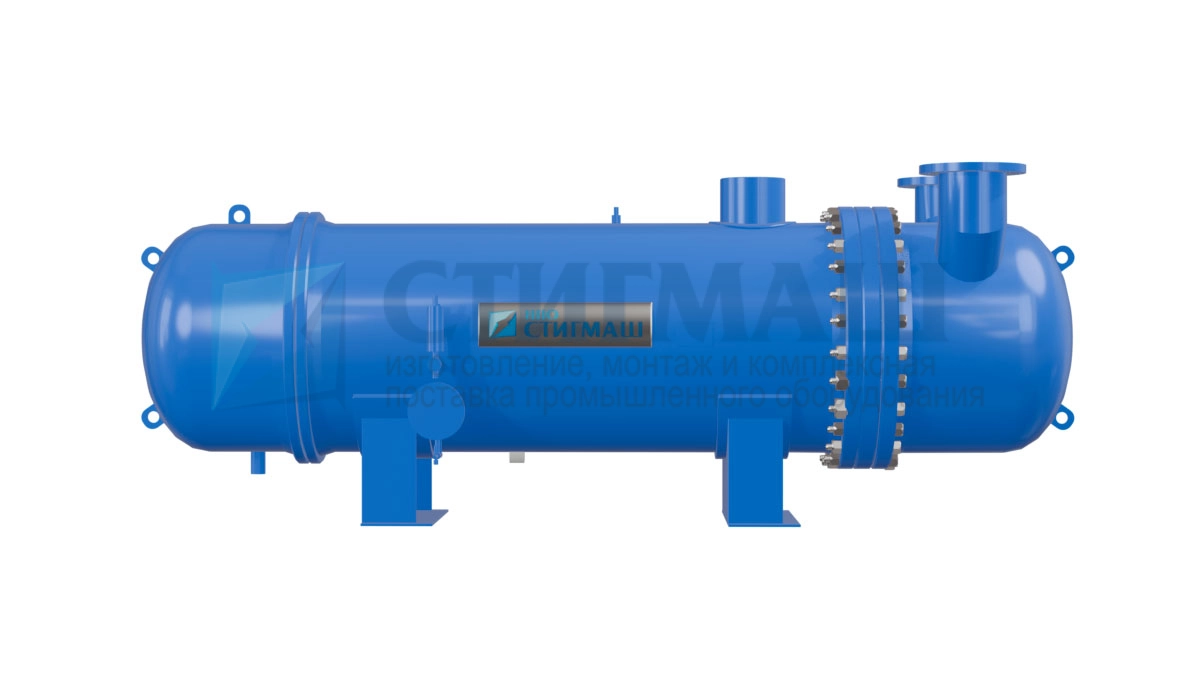

Пароводяной подогреватель сетевой воды ПСГ-200-14-23 представляет собой вертикальный кожухотрубный теплообменник, основными узлами которого являются: цилиндрический корпус; трубная система с плавающей головкой; верхняя и нижняя водяные камеры; патрубки, штуцера и контрольно-измерительные приборы.
Подогреватели ПСВ производятся в соответствии с требованиями ТУ 108.880-79. Расшифрока обозначения по примеру ПСВ-45-7-15: ПСВ — подогреватель сетевой воды вертикальный; 45 — площадь поверхности теплообмена (м2); 7 — рабочее давление пара (кг/см2); 15 — рабочее давление воды в трубной системе (кг/см2).
Подогреватели ПСГ-200-14-23 предназначены для нагрева сетевой воды паром отборов турбин ТЭЦ, или паром котлов низкого давления отопительных и производственно-отопительных котелен. Устанавливаются в системах теплоснабжения здания и сооружения различного предназначения.
|
Масса подогревателя, кг
|
8671 |
|
Номинальный расход воды, т/ч
|
400, 800 |
|
Площадь поверхности теплообмена, м²
|
200 |
|
Колличество ходов сетевой воды
|
4, 2 |
|
Макс. температура пара на входе, °С
|
400 |
|
Расчётная теплопроизводительность, МВт
|
37,2, 27,9, 46,5 |
|
Тип ПСВ*
|
С |
| Рабочее давление, МПа | |
|
пара в корпусе
|
0,7, 1,4 |
|
воды в трубной системе
|
2,3 |
| Температура сетевой воды, °С | |
|
на входе
|
70, 110, 130, 120 |
|
на выходе
|
150, 180 |
