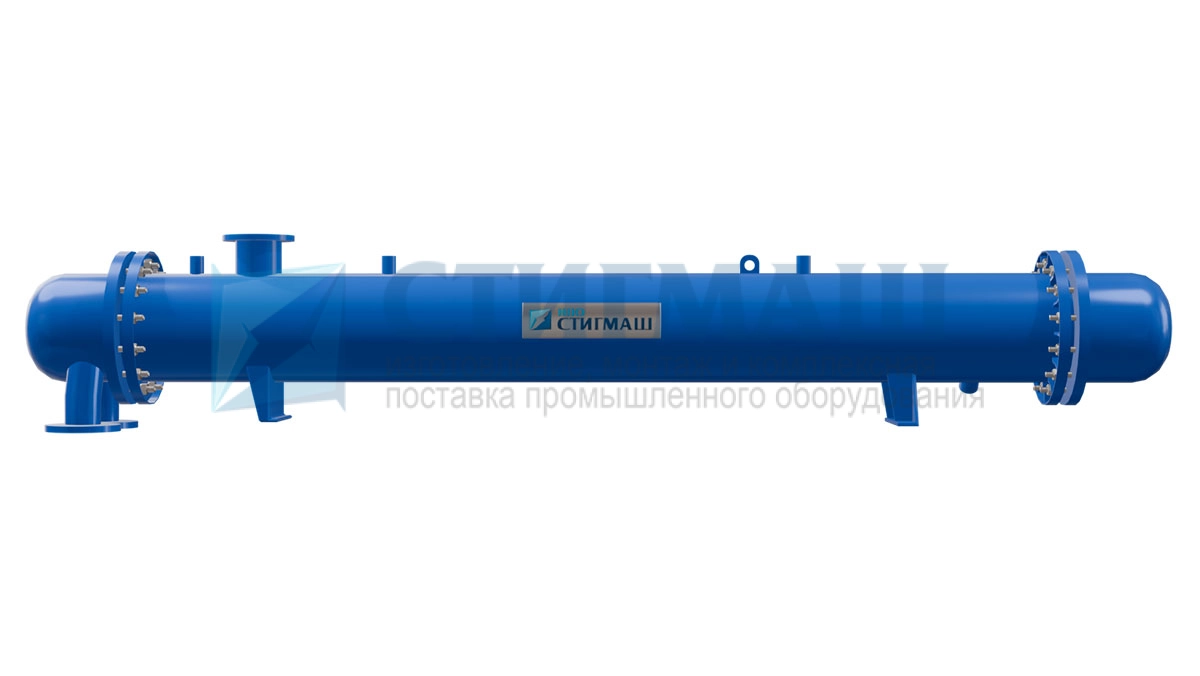

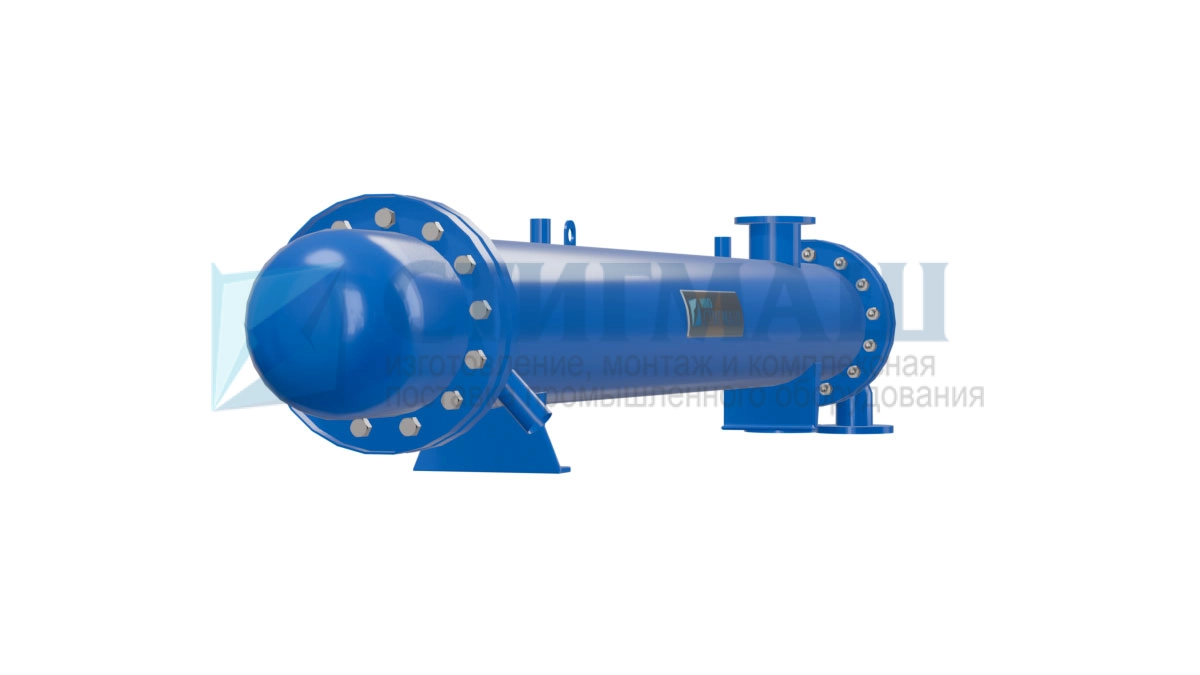

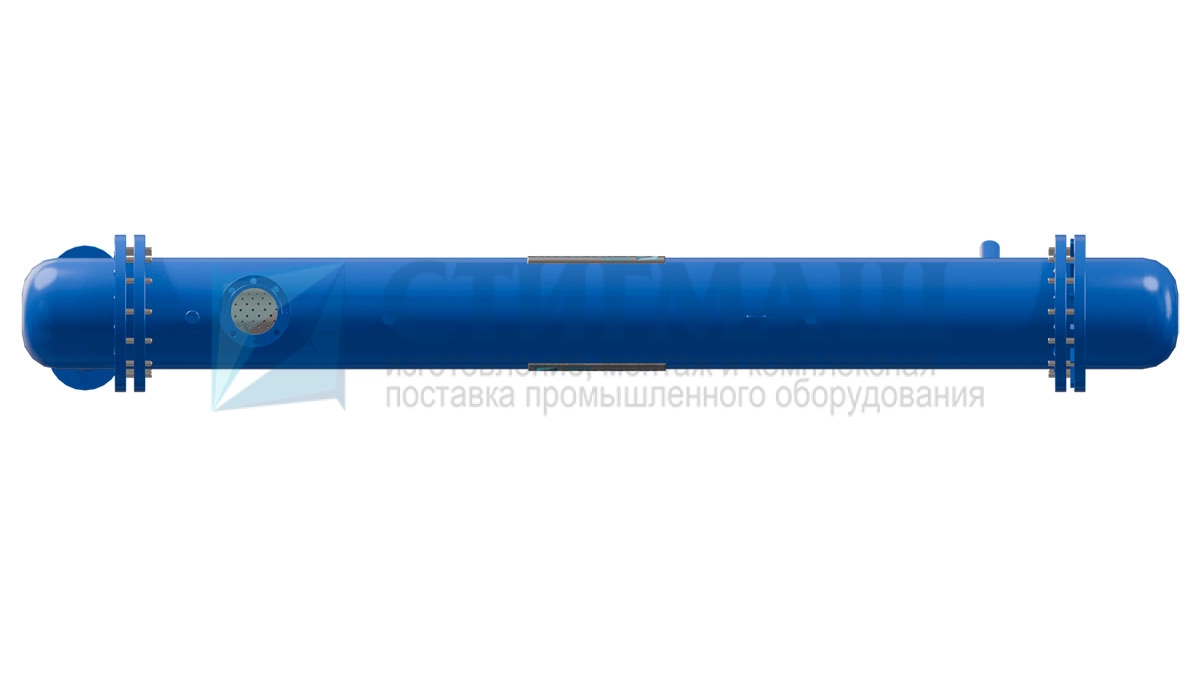

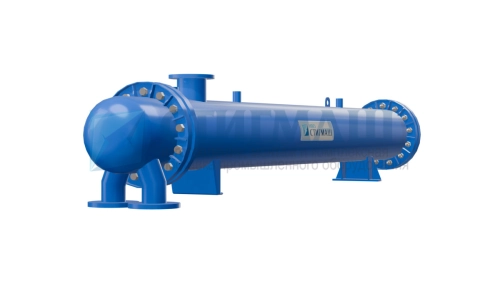

Пароводяной подогреватель ПП 2-6-2- II
Пароводяной подогреватель ПП 2-6-2- II используется в системах отопления и горячего водоснабжения, работающих в температурных режимам 70/150 °C; 70/130 °С и 70/95 °С.
На нашем сайте представлены серийные пароводяные подогреватели, изготавливаемые по ОСТ 108.271.105-76.
Трубные системы ПП 2-6-2- II могут изготавливаться из гладких или профилированных латунных трубок. По желанию заказчика можем изготовленить корпус и трубные системы ПП 2-6-2- II из специальных сталей и сплавов.
Технические характеристики ПП 2-6-2- II
| Наименование | Значение |
|---|---|
| Масса подогревателя, кг | 318 |
| Номинальный расход воды, т/ч | 29,2 |
| Площадь поверхности нагрева, м² | 6,3 |
| Расчетный тепловoй поток, МВт (Гкал/ч) | 0,68 (0,585) |
| Температурный график | 70/95 °С (максимальное избыточное рабочее давление пара — 0,19 МПа) |

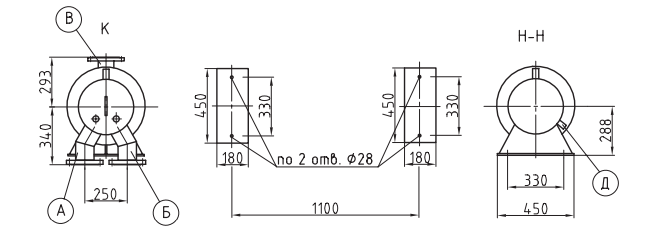

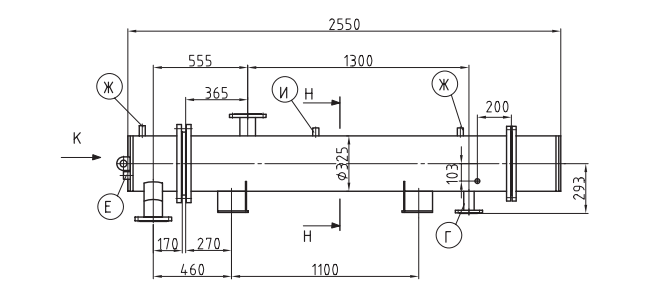

Схема расположения опор
Таблица присоединений
| Обозна- чение | Наименование | Кол. | Условные | Присоеденительные размеры, мм | ||||
|---|---|---|---|---|---|---|---|---|
| Dy, мм | Ру, кгс/см2 | Ф, нар | Ф, окр отв | Ф, отв | Кол. отв | |||
| А | Вход сетевой воды | 1 | 100 | 16 | 215 | 180 | 18 | 8 |
| Б | Выход сетевой воды | 1 | 100 | 16 | 215 | 180 | 18 | 8 |
| В | Вход пара | 1 | 100 | 10 | 215 | 180 | 18 | 8 |
| Г | Выход конденсата | 1 | 50 | 10 | 160 | 125 | 18 | 4 |
| Д | Отсос воздуха | 1 | 20 | - | Труба 25х2 | |||
| Е | Для измерения температуры воды | 2 | - | - | М27х2 | |||
| Ж | Отвод воздуха | 2 | 6 | - | М20х1,5 | |||
| И | Для измерения давления пара | 1 | - | - | М20х1,5 | |||
