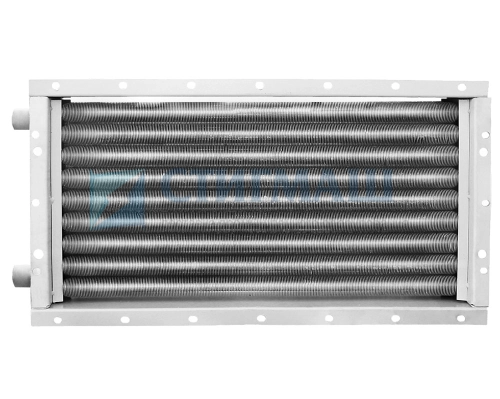

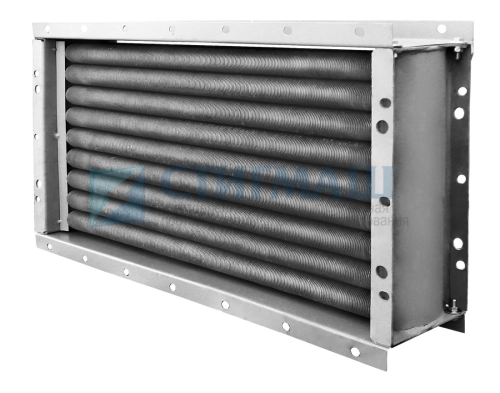

КСк 3-2 02ХЛЗМ

Цена: 8 572 руб.

Количество

Ваша скидка: 10%

Доставка по Санкт-Петербургу - БЕСПЛАТНО!

Подробнее об условиях доставки в регионы

Возможна доставка во все регионы России и страны СНГ, как автомобильным, так и ж/д транспортом. Постоянным клиентам — бесплатная доставка по Санкт-Петербургу и Ленинградской области. Иногородние клиенты могут рассчитывать на бесплатную доставку от нашего склада до транспортной компании. Мы работаем со всеми перевозчиками. Наши основные транспортные партнёры: «ПЭК», «Деловые Линии», «Автотрейдинг».

Скрыть

Гарантия: 24 месяца

Заполнить опросный лист
тех задания (347 Кб, doc)

Остались вопросы? Свяжитесь с нами

Написать директору
ГК "Стигмаш"

Назначение
Габаритные размеры

КСк 3-2 02ХЛЗМ разработан для подогрева воздушных масс в вентиляционных системах, а также системах кондиционирования и воздушного отопления. Он широко применяется в хозяйственных, производственных, складских и иных помещениях большой площади. ГОСТ 12.1.005-76 регламентирует состав воздуха, максимальное содержание в нем химически агрессивных элементов, в нем не должно быть волокнистых материалов и липких веществ, запыленность ограничена 0.5 мг/м3.

Рабочей средой служит горячая либо перегретая вода при температуре до +190оС. Четырехрядная структура теплоотдающих элементов увеличивает эффективность нагрева воздуха. Их располагают в шахматном порядке. Теплоноситель совершает 4 (6) ходов. Отопительное оборудование в холодное время года должна иметь скорость запуска не более 30 градусов в час. Площадь фронтального сечения составляет 0.581 кв.м., средняя площадь сечения для прохода теплоносителя – 0.00056 кв.м.

В течение часа оборудование перегоняет 6 300 куб. м. воздуха. Его производительность по теплу составляет 157.2 кВт. Благодаря площади поверхности теплообмена 39.0 кв.м. достигается быстрый прогрев помещения.

Технические соответствия

Производство водяных калориферов КСк 3-2 02ХЛЗМ регламентируется ТУ 4863-002-55613706-2011, обязательным условием является контроль прочности и герметичности всех теплообменников. В соответствии с ГОСТом 10704-91 изготавливаются теплоотдающие элементы из электросварной стальной трубы 16×1.6 мм, также для их производства допускается использование алюминиевого накатного оребрения, диаметр которого составляет 39 мм.

Техническое обслуживание предполагает проведение внешнего осмотра резиновых прокладок и болтовых соединений, проверяется надежность креплений, в пространстве между теплоотдающими трубками удаляются загрязнения.

Технические характеристики КСк 3-2 02ХЛЗМ

Наименование	Значение
Масса, кг, не более	29
Площадь поверхности теплообмена, м2	12,7
Площадь сечения (среднее значение) для прохода теплоносителя, м2	0,00086
Площадь фронтального сечения, м2	0,244
Производ. по воздуху, м³/ч	2500
Производ. по теплу, кВт	47,4
Число ходов по теплоносителю	4

Оребрение элемента теплоотдающего

Габаритные размеры калорифера КСк 3-2 02ХЛЗМ

А	А1±3	А2	А3	B	B1±3	B2	L	Dу	n	n2	V, m³
250	426	450	305	625	703	727	775	32	5	2	0,063

По спецзаказу возможно изготовление калориферов:

с нестандартными размерами;
с нестандартным количеством ходов по теплоносителю;
без оребрения теплоотдающих элементов (воздух с содержанием волокнистых веществ);
из нержавеющих сталей (AISI и 12Х18Н10Т)
