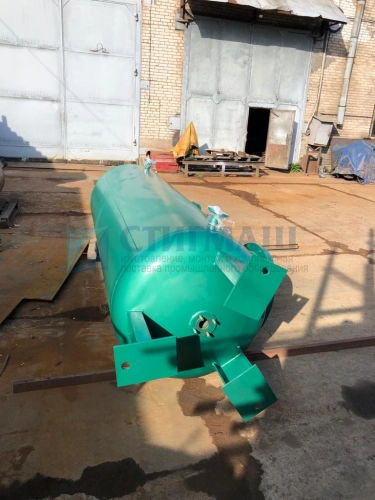

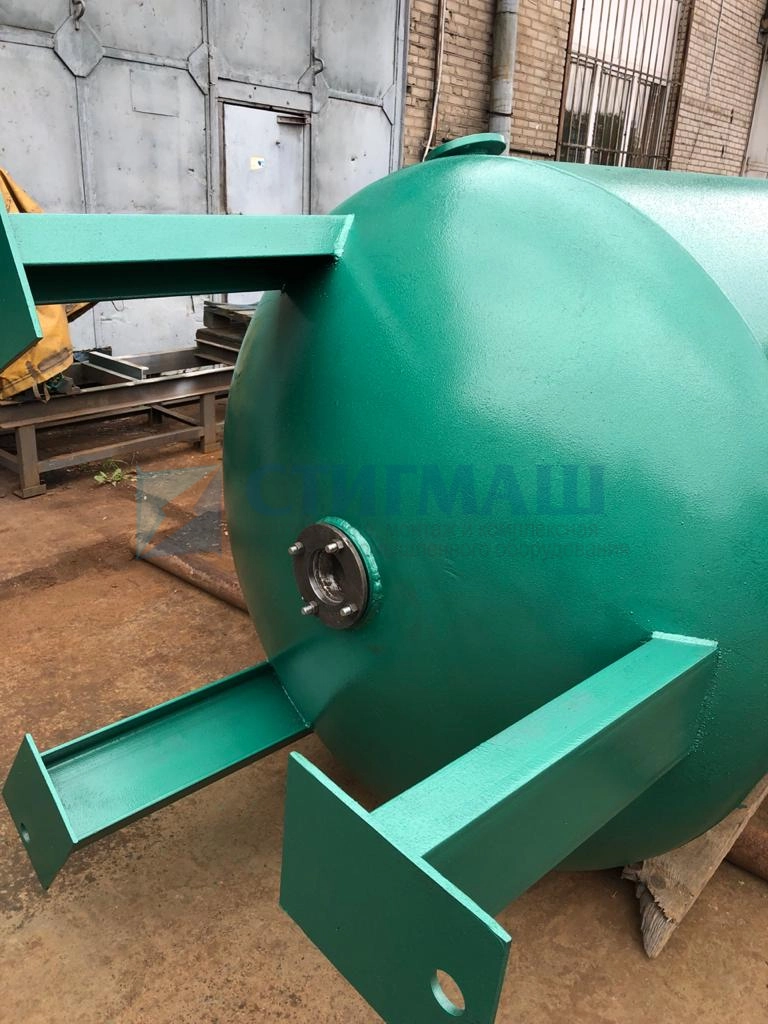

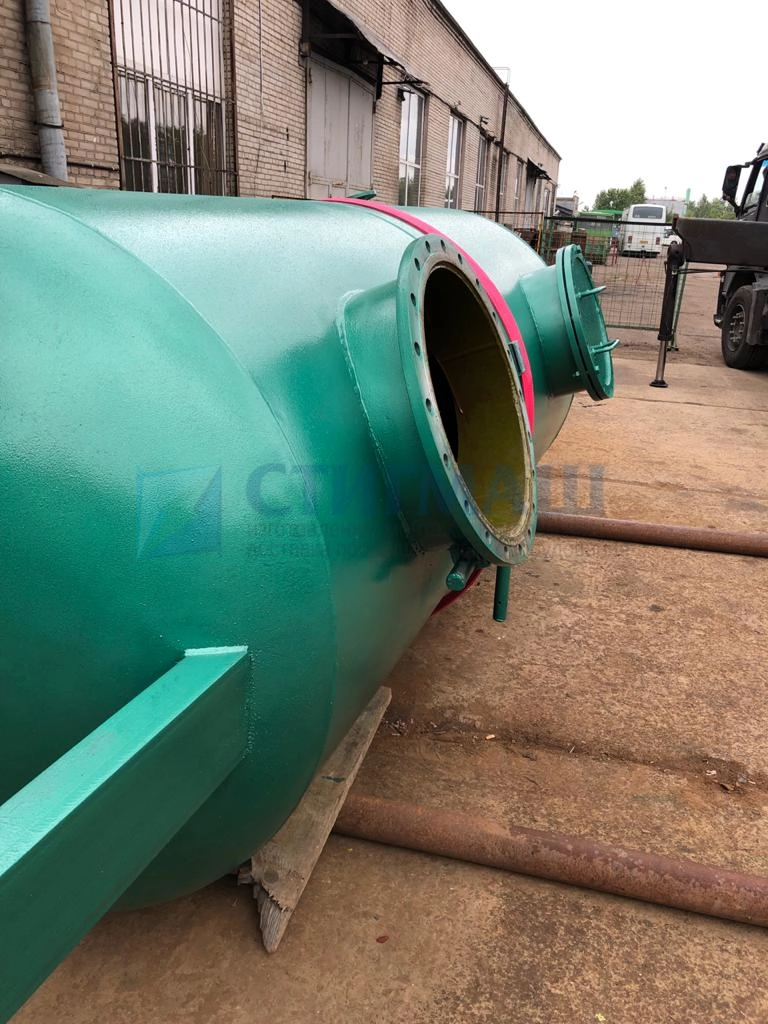

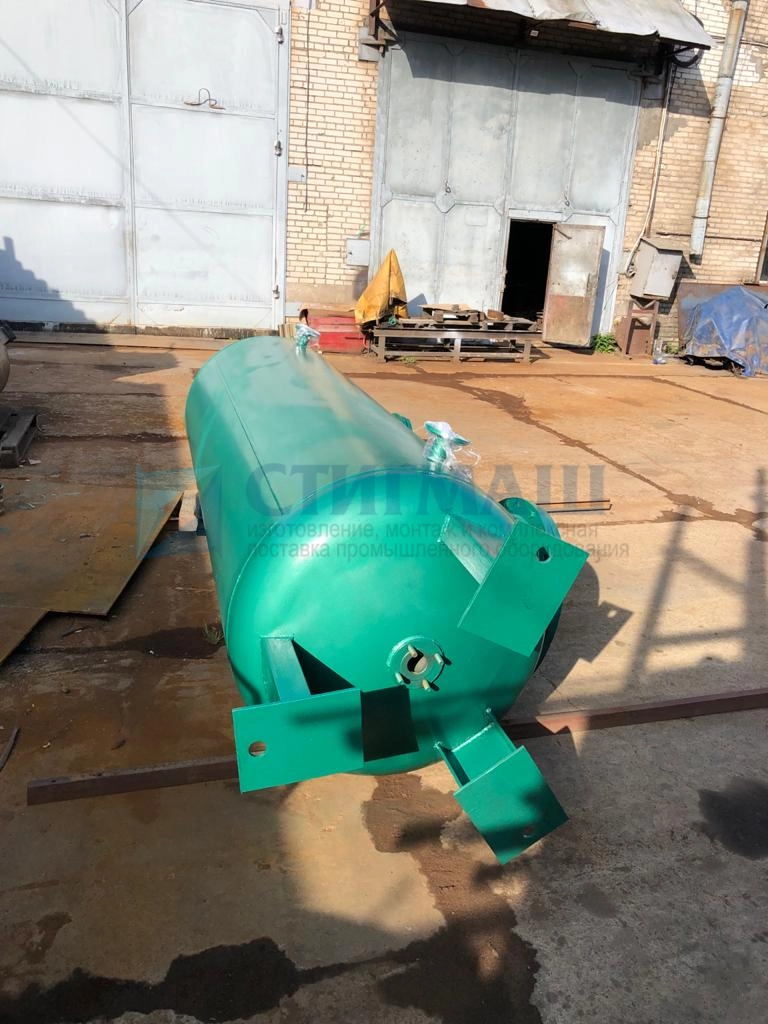

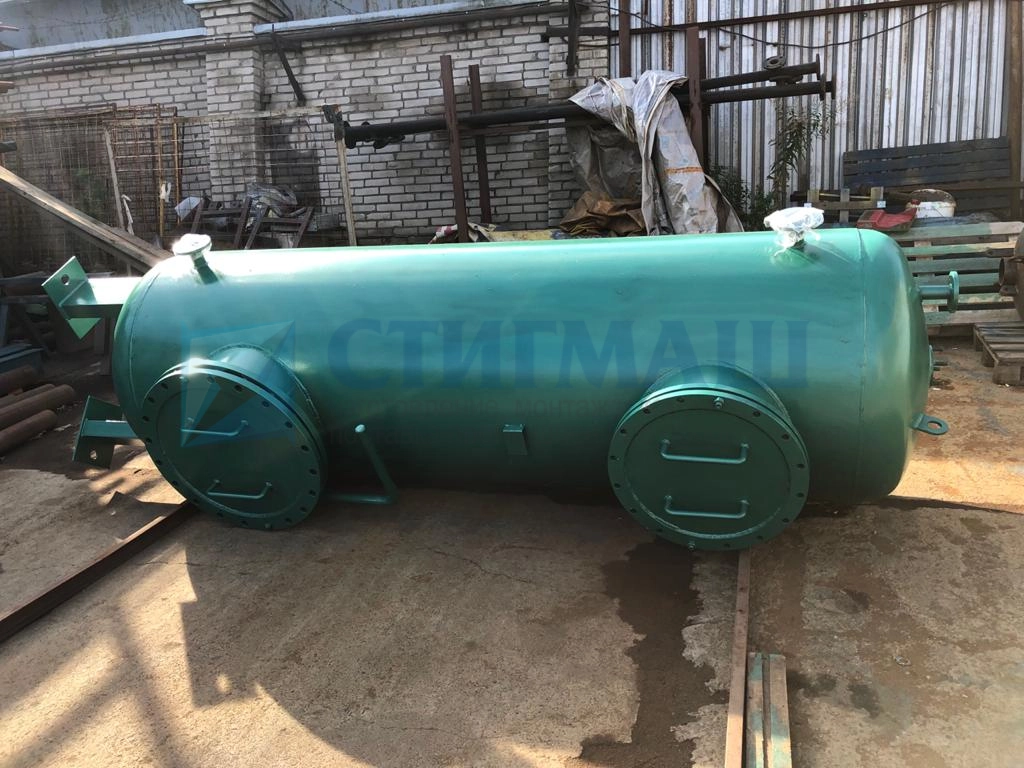

Натрий-катионитовый фильтр ФИПа I-0,7-0,6-Na предназначен для получения умягченной воды, применяется в схемах водоподготовиткльных установок электростанций, отопительных и промышленных котельных, различных технологических процессов.

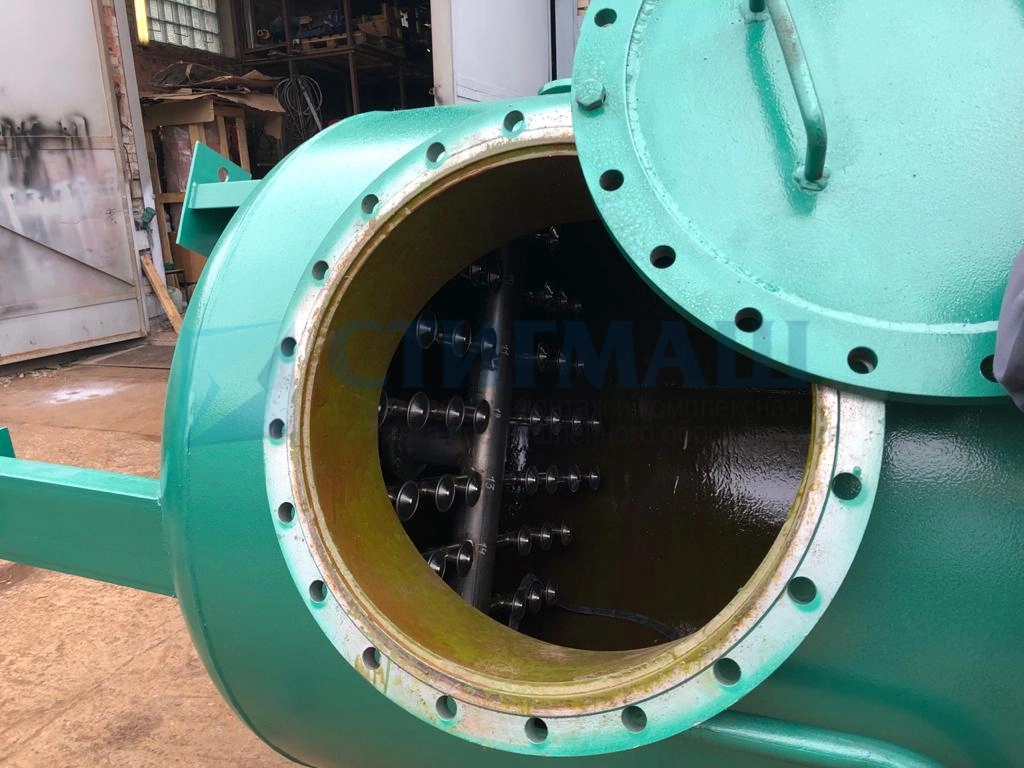

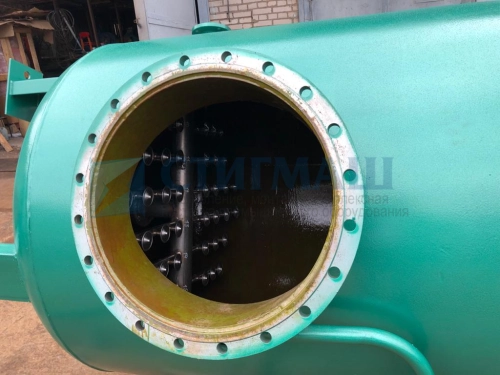

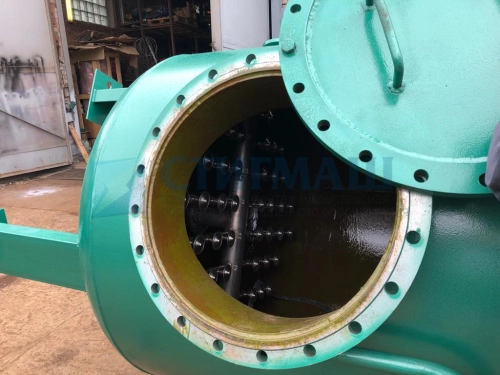

Натрий-катионитовый фильтр ФИПа I-0,7-0,6-Na применяется для умягчения воды путём удаления из неё ионов в процессе катионирования. Проходя через слой катионита, вода избавляется от ионов кальция и магния, который заменяются эквивалентным количеством ионов натрий-катионитовой засыпки. Рабочий цикл фильтра состоит из таких операций: умягчение воды; взрыхление фильтрующей засыпки; её регенерация и промывка.
Натрий-катионитовый фильтр ФИПа I-0,7-0,6-Na предназначен для получения умягченной воды, применяется в схемах водоподготовиткльных установок электростанций, отопительных и промышленных котельных, различных технологических процессов.
|
Вместимость корпуса, м³
|
1.1 |
|
Давление пробн. при гидрав. испытании, МПа
|
0.9 |
|
Давление рабочее, МПа
|
0.6 |
|
Объем фильтрующей загрузки, м³
|
0.79 |
|
Т, не более °C
|
табл. 1 |
|
Масса сухая, кг
|
табл.1 |
|
Производительность, м3/ч
|
12 |
| Масса засыпного материала, кг | |
|
Катионит, т
|
0.566 |
|
Сульфоуголь,т
|
0.515 |
Таблица 1
| Колпачок | Материал | Обознач. | Кол-во | Температура воды не более °С | Масса фильтра, кг |
|---|---|---|---|---|---|
| К | Полистирол | Д-45461СБ | 37 (3 запас) | 40 | 479 |
| К1 | 12х18Н10Т | ФЭЛ-0,2-8,4-2-Н-G1/2B | 19 | 90 | 480 |
1. Аппарат не подлежит ведению Ростехнадзора.
2. Материал,, изготовление и контроль сворных швов по ОСТ "Сосуды и аппараты стальные сварные. Общие технические условия."
3. Материал - Ст3сп.*
* - по заказу Ст. 12Х18Н10Т;
** - по заказу выполняется антикоррозионное покрытие внутренней поверхности фильтра;
Наружные трубопроводы в разобранном виде и арматура * вместе с контрольно-измерительными приборами отправляютсязаказчику в ящике и устанавливаются на монтаже.
Габаритные размеры ящика, мм. - L=950; B=450; h=250; Масса - 120 кг.
Тип поставляемой арматуры, трубопроводов, нижнего и верхнего распределитеных устройств может изменяться;

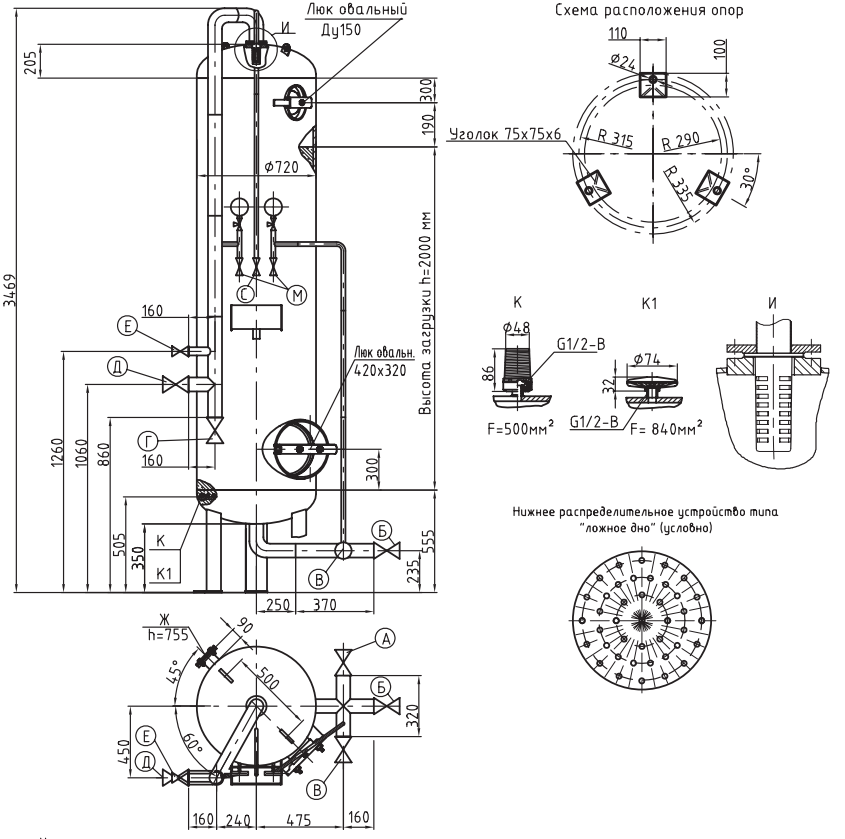

Экспликация штуцеров, муфт
| Обозн | Назначение штуцеров, муфт | Dy, мм | Кол. шт. |
|---|---|---|---|
| А | Подвод промывочной воды | 40 | 1 |
| Б | Отвод обработанной воды | 40 | 1 |
| В | Сброс первого фильтрата | 40 | 1 |
| Г | Отвод промывочной воды | 40 | 1 |
| Д | Подвод обрабатываемой воды | 40 | 1 |
| Е | Подвод регенерационного раствора | 25 | 1 |
| Ж | Гидровыгрузка | 100 | 1 |
| М | Пробоотборники | 15 | 2 |
| С | Отвод воздуха | 15 | 1 |
