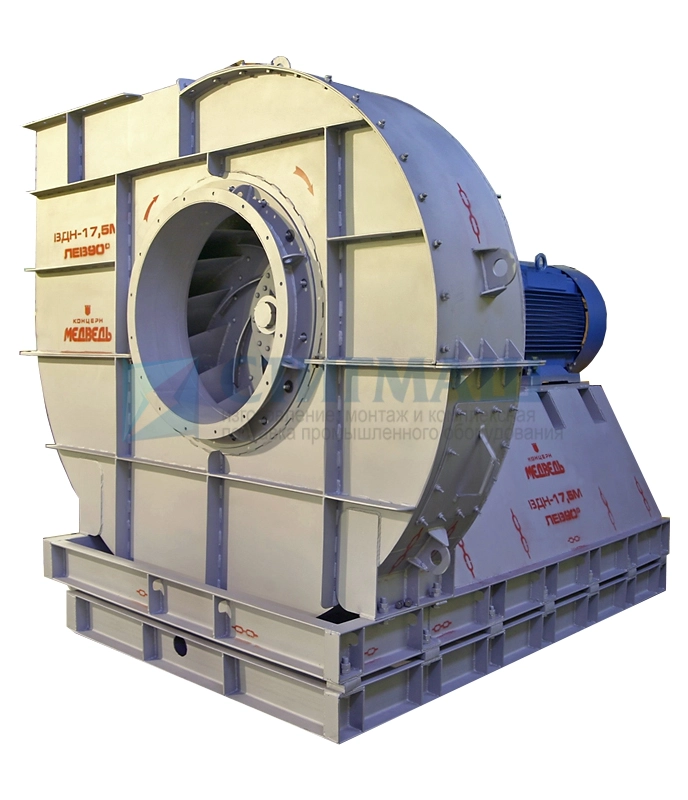

Вентилятор дутьевой ВДН-20
Цена по запросу
Усли у вас возникли трудности с подбором оборудования, заполните опросный лист, и наши специалисты помогут вам в этом.
Скачать опросный лист
Скачать опросный лист
Характеристики
|
Мощность, кВт
|
400 |
|
Электродвигатель
|
ДАЗО-400У-6 |
|
Частота вращения, мин^-1
|
1000 |
| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
225 |
|
Полное давление, Па
|
4380 |
| Масса, кг | Исполнение | |
|
3
|
5750 |
Схема разворотов корпусов вентиляторов ВДН (ПР).
Схема разворотов корпусов вентиляторов ВДН (ЛЕВ).
Габаритные и присоединительные размеры вентиляторов ВДН (90°)
Габаритные и присоединительные размеры вентиляторов ВДН-20
| A | A1 | a | B | b | D | D1 | d | E | C | H | h | h1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3551 | 2155 | 1176 | 4641 | 1700 | 1810 | 1880 | 22 | 1800 | 1200 | 3838 | 1460 | 1612 |
| L1 | L2 | L3 | L4 | t1 | t2 | T1 | T2 | T3 | T4 | N | n1 | n2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1620 | 2175 | 920 | 535 | 300 | 300 | 1200 | 600 | 1888 | 1288 | 20 | 4 | 2 |
| Суммарные уровни звуковой мощности, дБ | ||
|---|---|---|
| Шум нагнетания | Шум всасывания | Шум от корпуса |
| 122 | 122 | 108 |
