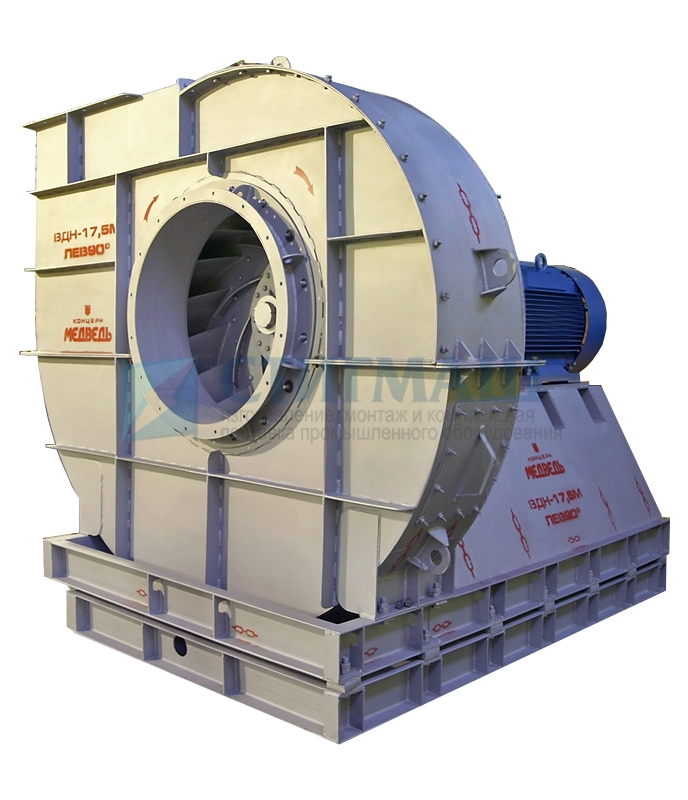

Вентилятор дутьевой ВДН-19

Добавить в заказ

Заказать в 1 клик

Цена указана с НДС. Не является публичной офертой.

Гарантия на оборудование 24 месяца

Бесплатная доставка
по Санкт-Петербургу. Подробнее.

Внимание! В связи с изменением курса валют актуальные цены уточняйте у менеджеров.

Характеристики

Схема разворотов корпусов тягодутьевых машин типа ВДН и ДН (ПР).

Схема разворотов корпусов тягодутьевых машин типа ВДН и ДН (ЛЕВ).

№ машины	A	A1	a	B	b	D	D1	H	h	h1	C	E
19	2974	1870	924	3209	1235	1245	1325	2810	750	1230	950	707
21	3143	1943	980	3703	1365	1650	1720	3041	750	1340	1050	780
22	3180	1960	1000	4476	1650	1650	1720	3578	850	1464	1540	818

№ машины	L1	L2	L3	L4	t1	t2	T1	T2	N	N2	n1	n2
19	1437	1740	600	450	267,5	205	1070	820	16	16	4	4
21	1585	1926	670	448	225	172	1125	860	12	20	5	5
22	1850	2444	600	500	330	232,5	1650	930	12	18	5	4

Типо-размер машины	n, мин-1;	Зона измерений	Значение Lpi, дБ в октавных полосах f, Гц							LpA, дБА
			125	250	500	1000	2000	4000	8000	LpA, дБА
			Уровни звуковой мощности, дБ
ВДН-19	750	Нагнетание	111	114	113	110	108	104	98	115
		Всасывание	105	110	109	106	104	100	94	111
		Вокруг корпуса	100	104	103	100	97	92	85	104
	1000	Нагнетание	118	122	120	117	115	111	105	122
		Всасывание	114	118	116	113	111	107	101	118
		Вокруг корпуса	109	112	110	107	104	100	93	111
