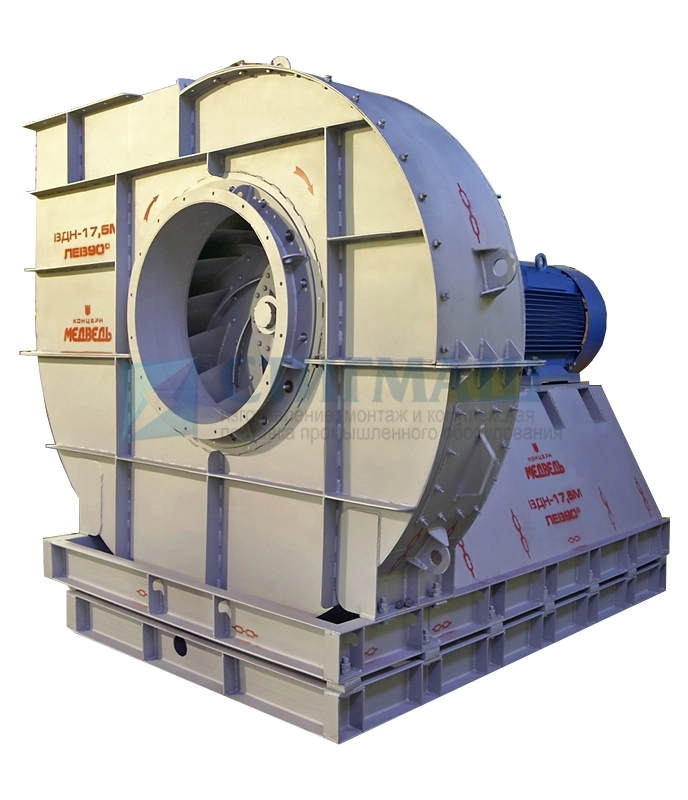

Вентилятор дутьевой ВДН-18
Цена по запросу
Усли у вас возникли трудности с подбором оборудования, заполните опросный лист, и наши специалисты помогут вам в этом.
Скачать опросный лист
Скачать опросный лист
Характеристики
|
Мощность, кВт
|
200 |
|
Электродвигатель
|
АИР355МА6, АОД4-355Х-6, АОДН-355S6 |
|
Частота вращения, мин^-1
|
1000 |
| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
152 |
|
Полное давление, Па
|
3490 |
| Масса, кг | Исполнение | |
|
3
|
4900 |

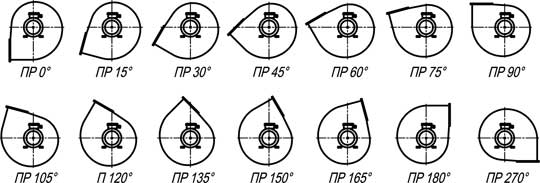

Схема разворотов корпусов вентиляторов ВДН (ПР).

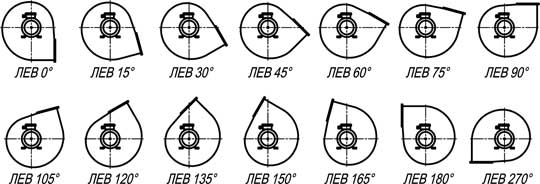

Схема разворотов корпусов вентиляторов ВДН (ЛЕВ).

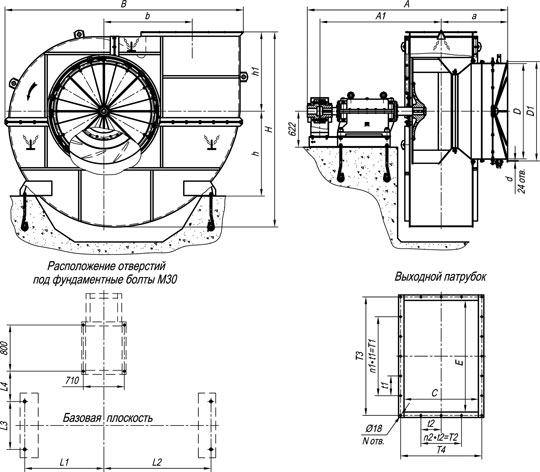

Габаритные и присоединительные размеры вентиляторов ВДН (90°)
Габаритные и присоединительные размеры вентиляторов ВДН-18
| A | A1 | a | B | b | D | D1 | d | E | C | H | h | h1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3469 | 2099 | 1150 | 4200 | 1530 | 1650 | 1720 | 18 | 1620 | 1080 | 3380 | 1470 | 1375 |
| L1 | L2 | L3 | L4 | t1 | t2 | T1 | T2 | T3 | T4 | N | n1 | n2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1370 | 1855 | 830 | 524 | 285 | 292,5 | 1710 | 1170 | 1710 | 1170 | 20 | 6 | 4 |
| Суммарные уровни звуковой мощности, дБ | ||
|---|---|---|
| Шум нагнетания | Шум всасывания | Шум от корпуса |
| 117,5 | 117,5 | 103,5 |
