Вентилятор дутьевой ВД-2,5 исп.1
Цена по запросу
Внимание! В связи с изменением курса валют актуальные цены уточняйте у менеджеров.
Вентилятор дутьевой ВД-2,5 исп.1
Цена по запросу
Характеристики
|
Мощность, кВт
|
4, 5,5, 3 |
|
Масса не более, кг
|
40, 45, 50 |
|
Электродвигатель
|
АИР90L2, АИР100S2, АИР100L2 |
|
Частота вращения, мин^-1
|
3000 |

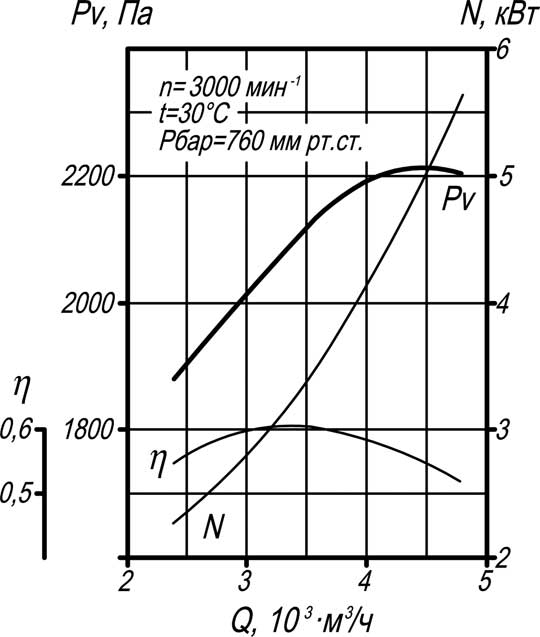

| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
3200, 3370, 4500 |
|
Полное давление, Па
|
2200, 2060, 2090 |
Схема разворотов корпусов тягодутьевых машин типа ВД и Д (ПР).
Схема разворотов корпусов тягодутьевых машин типа ВД и Д (ЛЕВ).
Габаритные и присоединительные размеры тягодутьевых машин ВД и Д №2,5; №2,7; №3,5
| Типоразмер машины | D | D1 | D2 | H | H1 | h | B | b | A | C |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 | 255 | 252 | 280 | 542 | 320 | 185 | 466 | 162,5 | 175 | 175 |
| 2,7 | 270 | 205 | 280 | 556 | 315 | 198 | 502 | 175,5 | 160 | 189 |
| 3,5 | 360 | 286 | 350 | 587 | 272 | 272 | 658 | 227,5 | 253 | 250 |
| 3,5 (3000мин-1) | 360 | 286 | 350 | 587 | 272 | 272 | 658 | 227,5 | 200 | 250 |
| Типоразмер машины | a | c | L | L1 | L2 | L3 | d | d1 | d2 | N |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 | 102,5 | 102,5 | 140 | 138 | 190 | 220 | 12 | 7 | 7 | 8 |
| 2,7 | 85 | 109 | 135 | 145 | 175 | 180 | 12 | 7 | 7 | 6 |
| 3,5 | 140 | 145 | 185 | 222 | 200 | 392 | 18 | 11 | 9 | 8 |
| 3,5 (3000мин-1) | 115 | 145 | 158 | 222 | 200 | 392 | 18 | 11 | 9 | 8 |
| Типо-размер машины | n, мин-1 | Зона измерений | Значение Lpi, дБ в октавных полосах f, Гц | LpA, дБА | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| Уровни звуковой мощности | ||||||||||
| ВД-2,5 | 3000 | Нагнетание | 90 | 91 | 92 | 93 | 94 | 88 | 86 | 99 |
| Всасывание | 86 | 87 | 88 | 89 | 90 | 84 | 82 | 95 | ||
| Вокруг корпуса | 81 | 82 | 83 | 82 | 83 | 76 | 74 | 88 | ||
