Вентилятор дутьевой ВД-20 исп 3
Цена по запросу
Внимание! В связи с изменением курса валют актуальные цены уточняйте у менеджеров.
Вентилятор дутьевой ВД-20 исп 3
Цена по запросу
Характеристики
|
Мощность, кВт
|
315 |
|
Масса не более, кг
|
4290 |
|
Электродвигатель
|
ДА304-450Х-8 |
|
Частота вращения, мин^-1
|
750 |

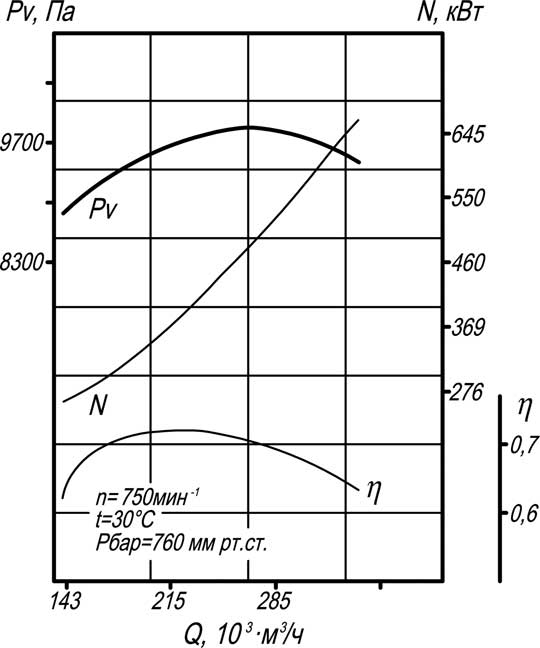

| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
180000 |
|
Полное давление, Па
|
9350 |
Схема разворотов корпусов тягодутьевых машин типа ВД и Д (ПР).
Схема разворотов корпусов тягодутьевых машин типа ВД и Д (ЛЕВ).
Габаритные и присоединительные размеры машин ВД и Д №18 и №20 (Пр 90°)
| Типоразмер машины | A | А1 | a | B | b | b1 | D | d | H |
|---|---|---|---|---|---|---|---|---|---|
| 18 | 3109 | 1909 | 980 | 3100 | 1093,5 | 1768 | 1800 | 18,5 | 2780 |
| 20 | 3128 | 1944 | 964 | 3418 | 1215 | 1948 | 2000 | 21,5 | 3080 |
| Типоразмер машины | h | E | C | L1 | L2 | t1 | t2 | T1 | T2 |
|---|---|---|---|---|---|---|---|---|---|
| 18 | 1510 | 675 | 1053 | 817 | 340 | 130 | 130 | 780 | 1170 |
| 20 | 1670 | 750 | 1170 | 892 | 338 | 140 | 140 | 840 | 1260 |
