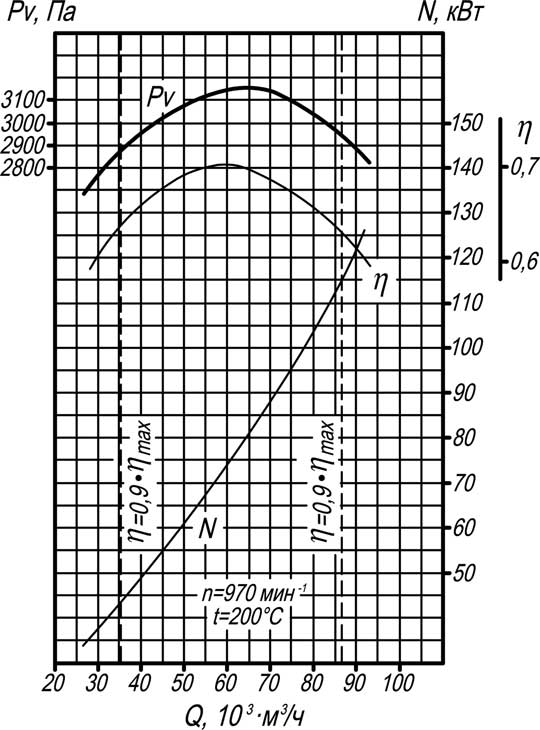

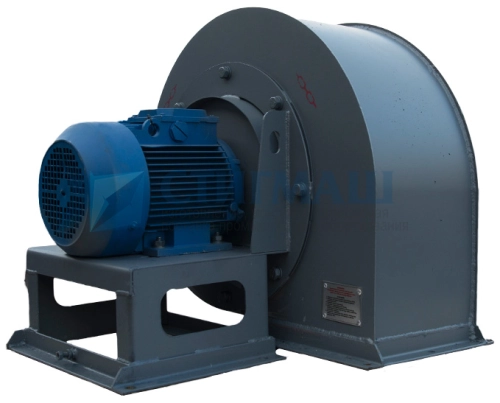

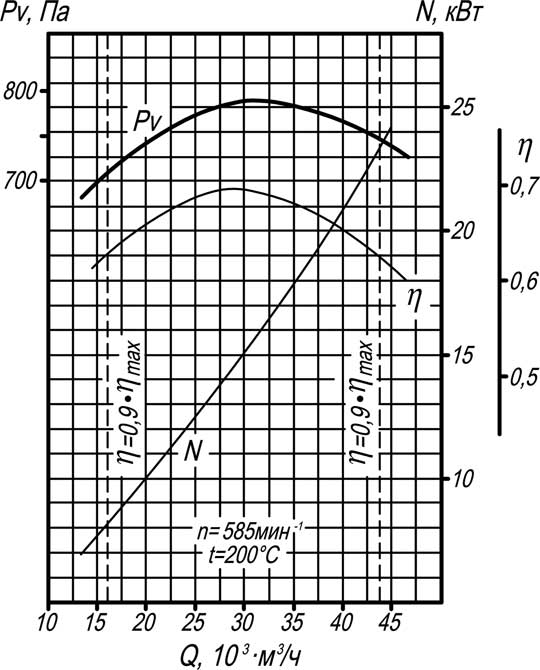

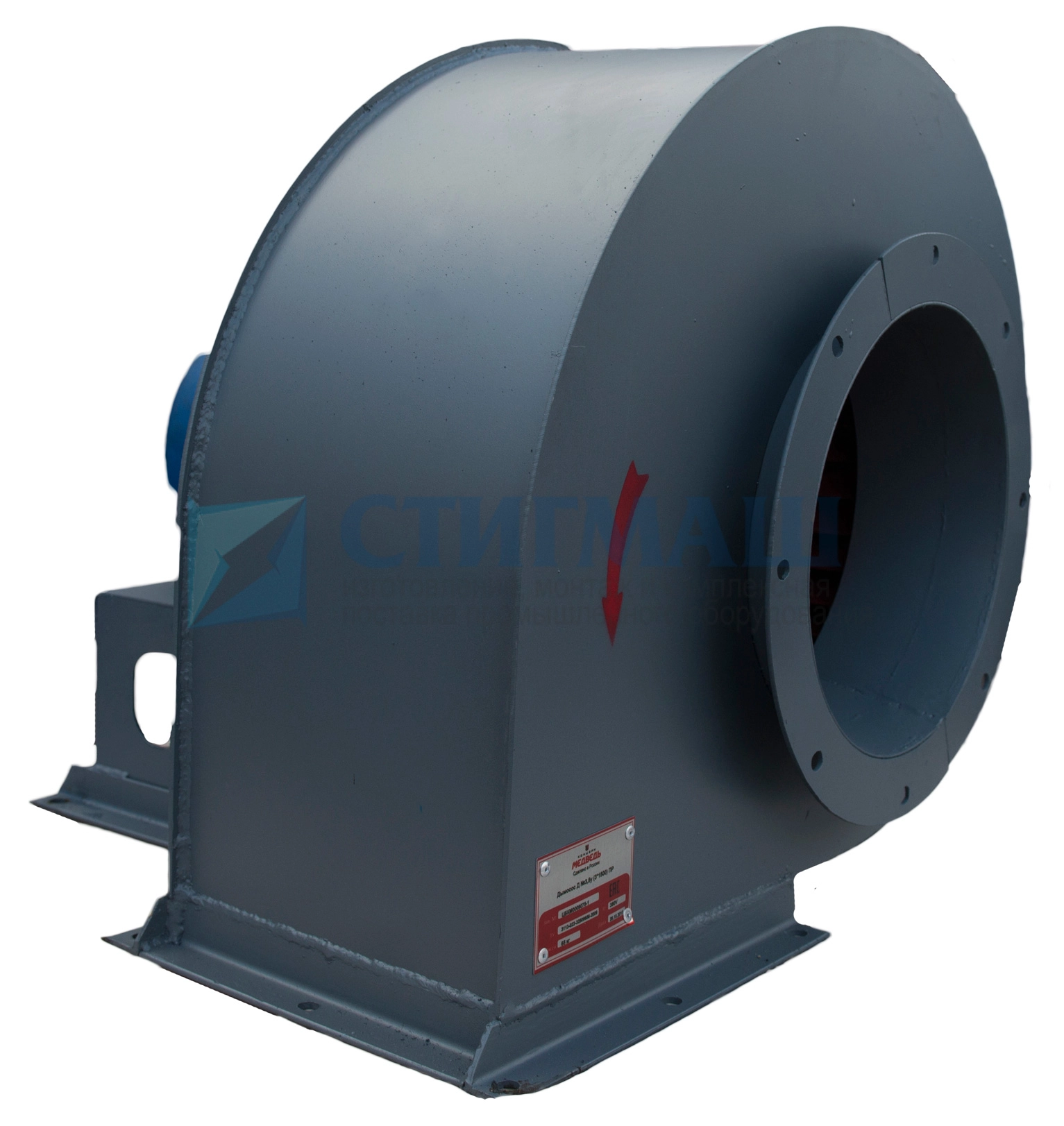

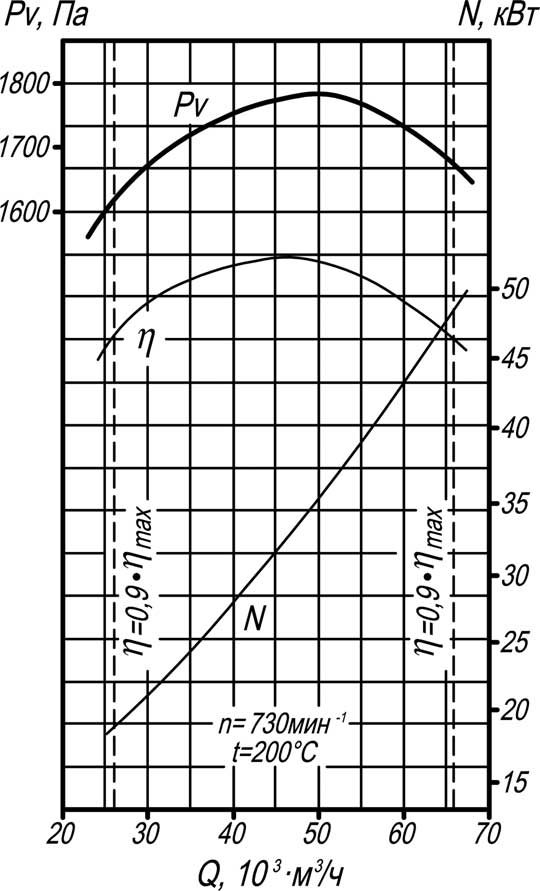

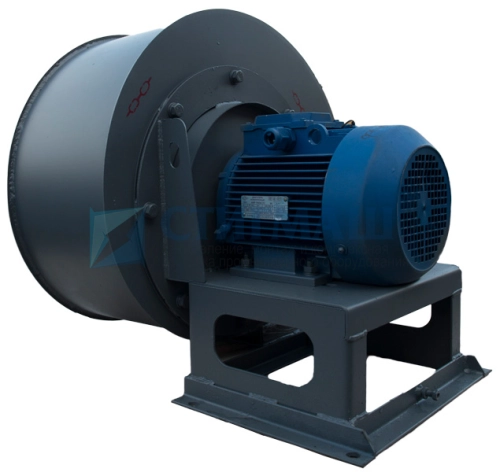

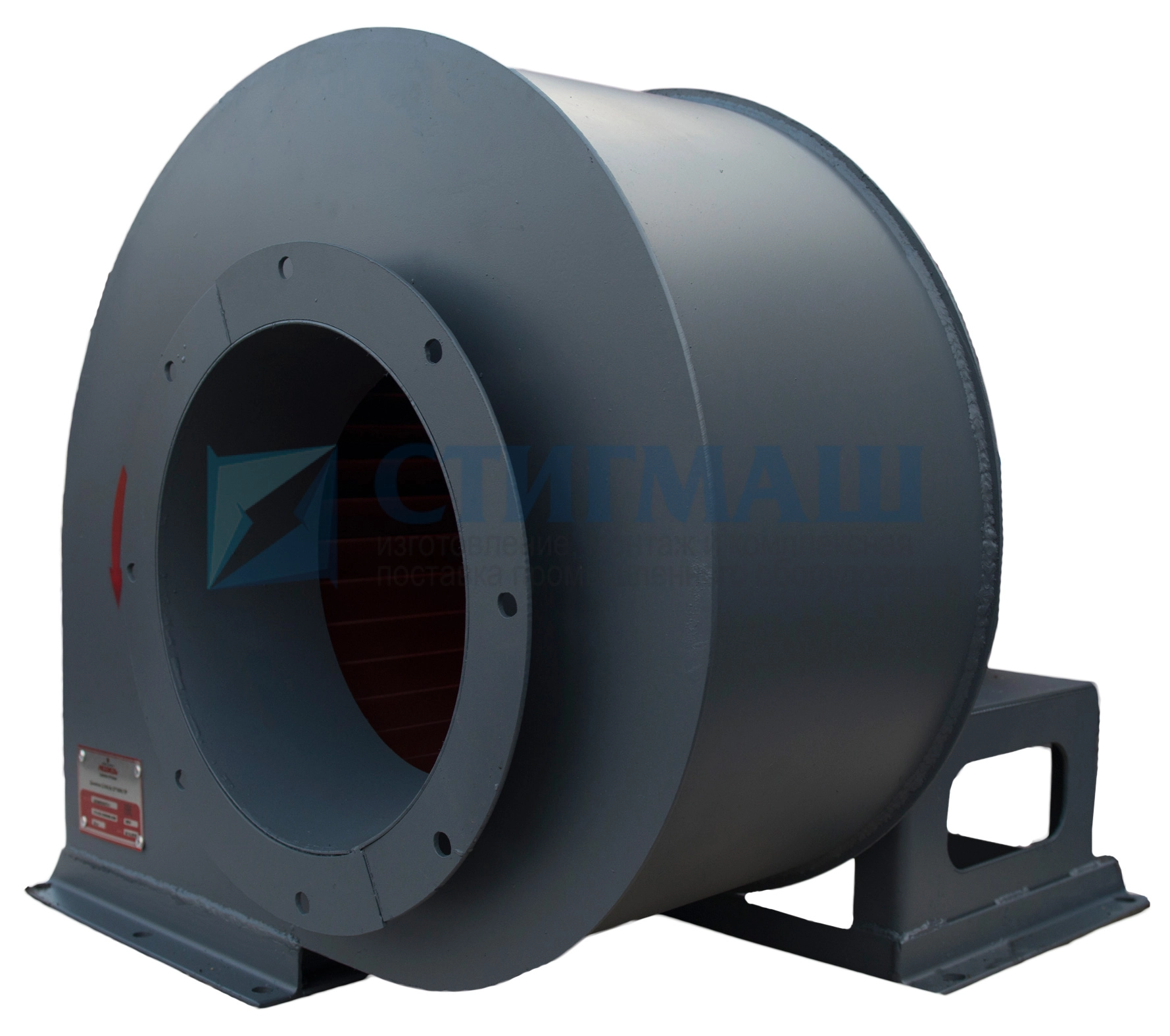

Дымосос Д-13,5 исп 3 представляет собой тягодутьевую машину среднего и высокого давления, одностороннего всасывания. Котельный дымосос используется для удаления продуктов горения из топочных камер котлов, а также для нагнетания чистого воздуха в топливные системы котельных установок.
Дымосос Д-13,5 исп 3 имеет рабочее колесо диаметром ХХ дециметров, с 32 лопатками. Спиральный поворотный корпус изготавливается с углом разворота выхлопа 0° … 270°, что обеспечивает удобный монтаж к вентканалу.
Д-13,5 исп 3 предназначен для эксплуатации в условиях умеренного климата (температура окружающего воздуха -30 … +40° С), категории размещения У2 и У3. При обеспечении защиты электрической части от прямых солнечных лучей и атмосферных воздействий, дымосос Д-13,5 исп 3 допускается эксплуатировать по категории размещения У1.
Дымосос Д-13,5 исп 3 представляет собой тягодутьевую машину среднего и высокого давления, одностороннего всасывания. Котельный дымосос используется для удаления продуктов горения из топочных камер котлов, а также для нагнетания чистого воздуха в топливные системы котельных установок.
|
Мощность, кВт
|
132, 55 |
|
Масса не более, кг
|
1650 |
|
Электродвигатель
|
5АМ280S8, 5АМ315М6 |
|
Частота вращения, мин^-1
|
750, 1000 |
| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
60000, 45000 |
|
Полное давление, Па
|
1770, 3140 |
Схема разворотов корпусов тягодутьевых машин типа ВД и Д (ПР).
Схема разворотов корпусов тягодутьевых машин типа ВД и Д (ЛЕВ).
Габаритные и присоединительные размеры тягодутьевых машин ВД и Д №13,5 и №15,5 (Пр 90°)
Габаритные и присоединительные размеры машин ВД и Д №13,5 и №15,5 (Пр 90°)
| Типоразмер машины | A | A1 | a | B | b | D | D1 | D2 | d | C | E |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 13,5 | 2435 | 1581 | 674 | 2244 | 820 | 1350 | 975 | 1020 | 14 | 790 | 506 |
| 15,5 | 2428 | 1538 | 710 | 2559 | 941,5 | 1550 | 1100 | 1175 | 18 | 907 | 578 |
| Типоразмер машины | H | h | L | L1 | t1 | t2 | T1 | T2 | N | n1 | n2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 13,5 | 2203 | 1250 | 620 | 332 | 110 | 118 | 880 | 590 | 26 | 8 | 5 |
| 15,5 | 2597 | 1500 | 692 | 253 | 162 | 162 | 972 | 648 | 20 | 6 | 4 |
