Подогреватель пароводяной ПП 1-53-7-II

Пароводяной подогреватель ПП 1-53-7-II используется в системах отопления и горячего водоснабжения, работающих в температурных режимам 70/150 °C; 70/130 °С и 70/95 °С.

На нашем сайте представлены серийные пароводяные подогреватели ПП, изготавливаемые по ОСТ 108.271.105-76. Устройства предназначены для нагрева паром воды в системах отопления, теплоснабжения и ГВС.

Типоразмерный ряд

От 524 880 ₽ *

Доступные варианты

Доставка по Санкт-Петербургу - БЕСПЛАТНО!

Подробнее о доставке в регионы

Возможна доставка во все регионы России и страны СНГ, как автомобильным, так и ж/д транспортом. Постоянным клиентам — бесплатная доставка по Санкт-Петербургу и Ленинградской области. Иногородние клиенты могут рассчитывать на бесплатную доставку от нашего склада до транспортной компании. Мы работаем со всеми перевозчиками. Наши основные транспортные партнёры: «ПЭК», «Деловые Линии», «Автотрейдинг».

Гарантия: 24 месяца

* Цена указана с НДС. Не является публичной офертой.

Описание
Габаритные размеры
Графические характеристики

Опросный лист Паспорт

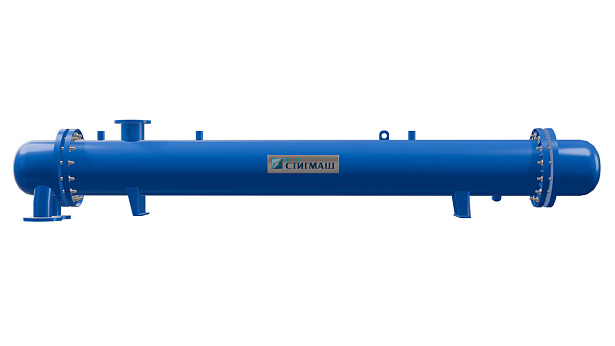

Подогреватель ПП 1-53-7-II представляет собой горизонтальный кожухотрубный теплообменник, основными конструктивными элементами которого являются:

Высокопрочный корпус с крышкой (ПП1 с эллиптическим днищем, ПП2 — с плоским);
Трубная система;
Водяные камеры подогревателя, передняя и задняя.

Трубные системы пароводяных подогревателей могут изготавливаться из гладких или профилированных латунных трубок. По желанию заказчика возможно изготовление корпуса и трубной системы из специальных сталей и сплавов.

Технические характеристики ПП 1-53-7-II

Наименование	Значение
Масса подогревателя, кг	1519
Номинальный расход воды, т/ч	182,0
Площадь поверхности нагрева, м²	53,9
Расчетный тепловoй поток, МВт (Гкал/ч)	10,58 (9,20)
Температурный график	70/130 °С (максимальное избыточное рабочее давление пара — 0,68 МПа)

Схема расположения опор

Таблица присоединений

Обозна- чение	Наименование	Кол.	Условные		Присоеденительные размеры, мм
Обозна- чение	Наименование	Кол.	Dy, мм	Ру, кгс/см²	Ф, нар	Ф, окр отв	Ф, отв	Кол. отв
А	Подвод сетевой воды	1	200	16	335	295	22	8
Б	Отвод сетевой воды	1	200	16	335	295	22	8
В	Вход пара	1	250	10	390	350	22	12
Г	Выход конденсата	1	80	10	195	160	18	4
Д	Отсос воздуха	1	20	-	Труба 25х2
Е	Для измерения температуры воды	2	-	-	М27х2
Ж	Отвод воздуха	2	6	-	М20х1,5
И	Для измерения давления пара	1	-	-	М20х1,5
