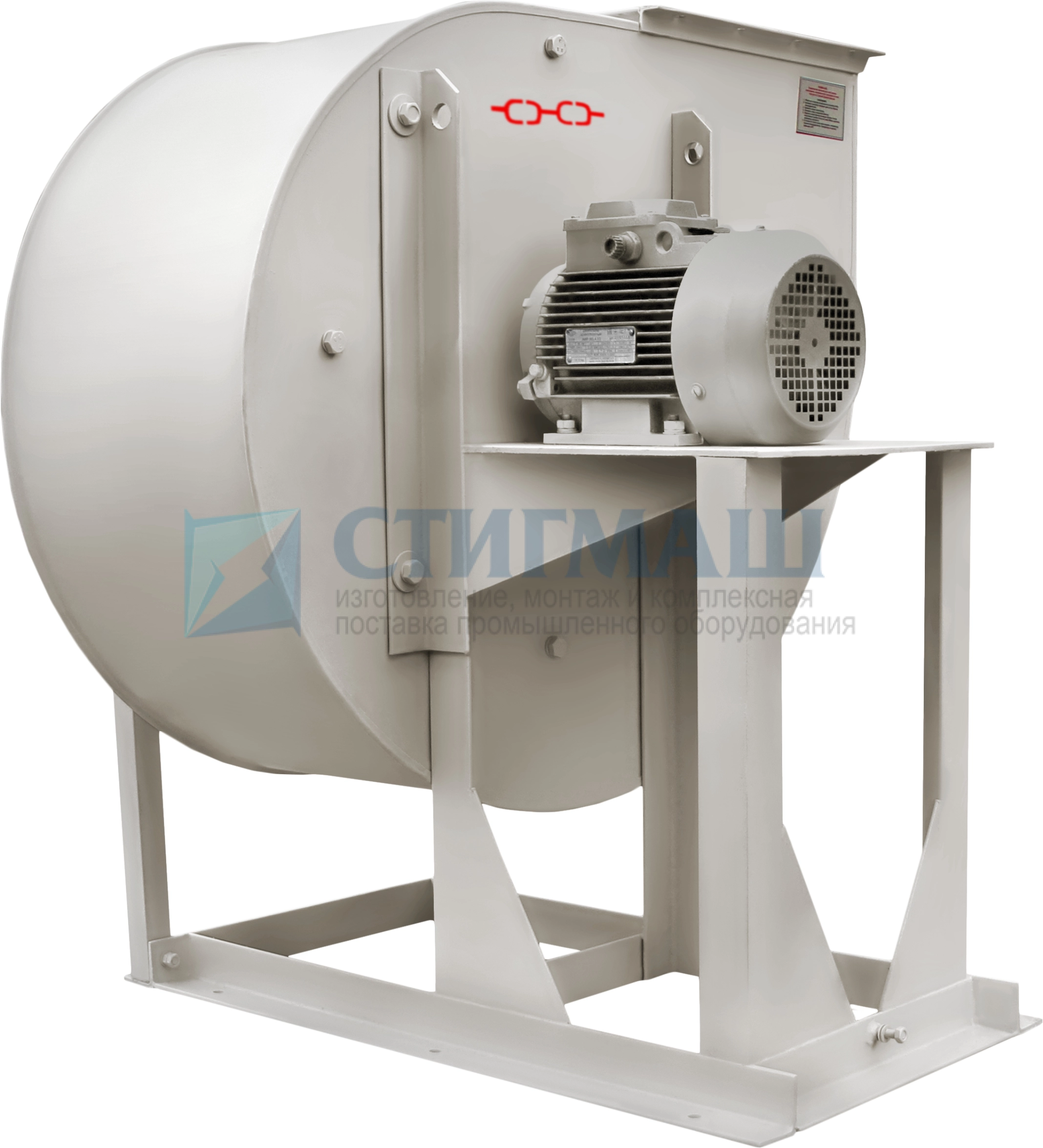

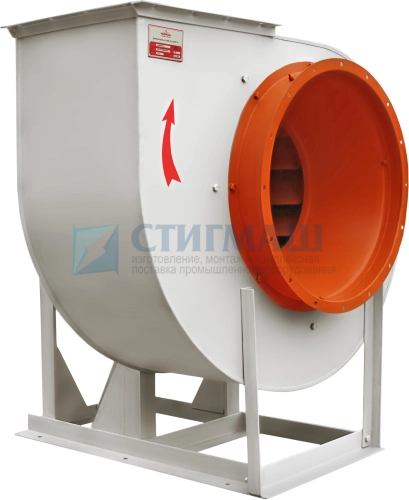

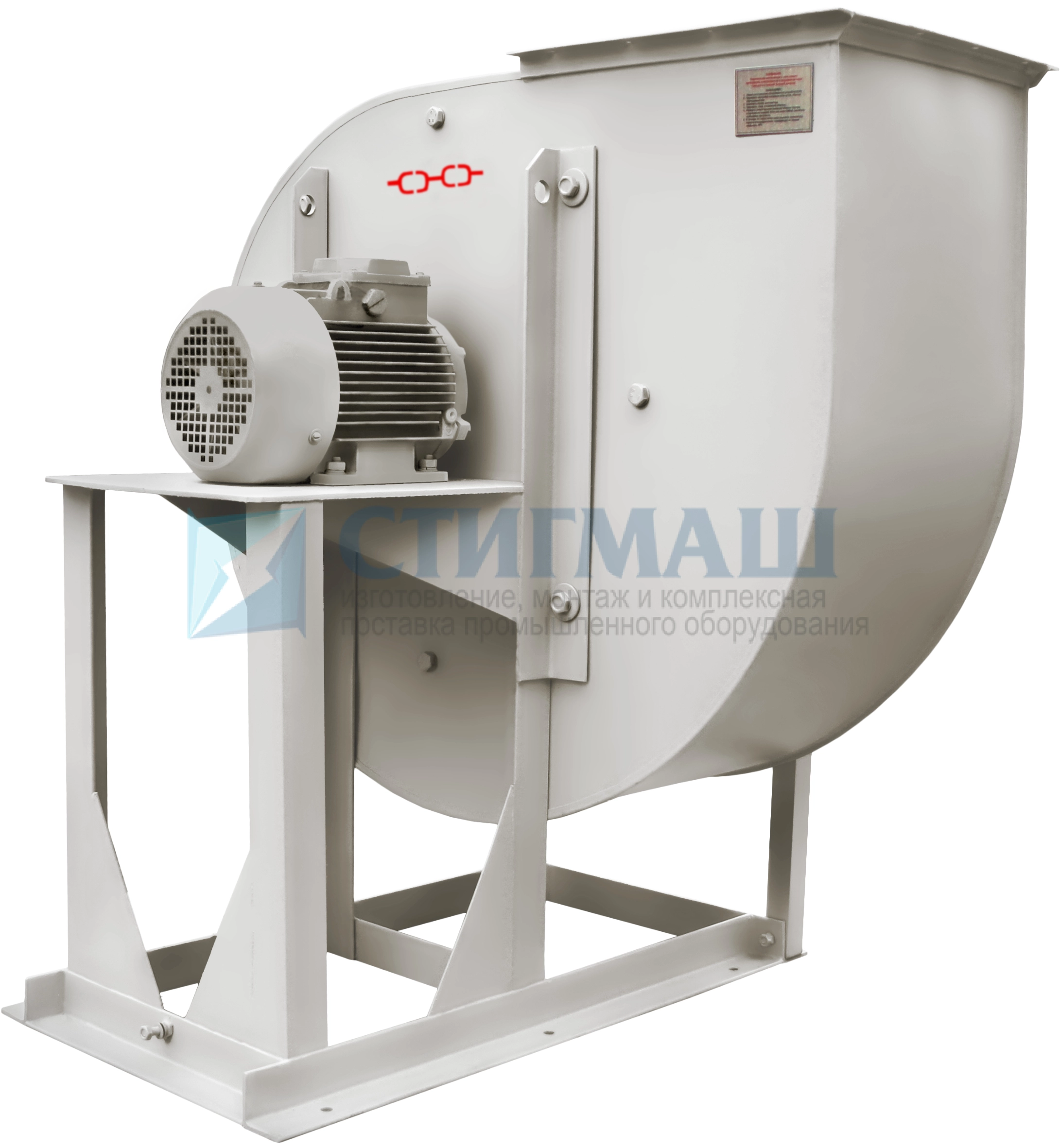

Вентилятор радиальный ВР 80-75 № 8 низкого давления, одностороннего всасывания относится к устройствам общего назначения, и широко применяется в системах кондиционирования и вентиляции; в отопительных системах; а также в составе технологических установок и производственных линий на предприятиях различных отраслей промышленности. Номер вентилятора означает диаметр рабочего колеса (6,3 дм или 630 мм).
Вентилятор ВР 80-75 № 8 может быть изготовлен в двух вариантах конструктивного исполнения:
Исп. 1 — с рабочим колесом, расположенным на валу электродвигателя;
Исп. 5 — с размещением корпуса и электродвигателя на общей несущей раме, рабочее колесо соединено с двигателем клиноременной передачей.
ВР 80-75 № 8 общего назначения изготавливается из углеродистой стали. Требования к рабочей среде: невоспламеняемые воздушногазовые смеси с температурой не более 80° С, не содержащие липких и волокнистых веществ, с максимальным количеством твёрдых примесей 0,1 г/м3. Климатическое исполнение У2, У3 и Т2, Т3.
Вентилятор радиальный ВР 80-75 № 8 низкого давления, одностороннего всасывания относится к устройствам общего назначения, и широко применяется в системах кондиционирования и вентиляции; в отопительных системах; а также в составе технологических установок и производственных линий на предприятиях различных отраслей промышленности. Номер вентилятора означает диаметр рабочего колеса (6,3 дм или 630 мм).
|
Масса не более, кг
|
257, 277, 293, 337, 466 |
| Электродвигатель | |
|
Типоразмер
|
АИР132S6, АИР160S6, 5АМ112МВ8, АИР112МВ6, АИР132М6 |
|
Мощность, кВт
|
3, 4, 5,5, 7,5, 11 |
|
Частота вращения, мин-1
|
750, 1000 |
| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
7,56-10,6, 9,5-17,0, 12,0-17,0, 12,0-23,0, 13,0-24,0 |
|
Полное давление, Па
|
717-680, 640-570, 950-880, 950-580, 1280-900 |
| Виброизоляторы | |
|
Тип
|
ДО41 |
|
Кол-во
|
6 |
