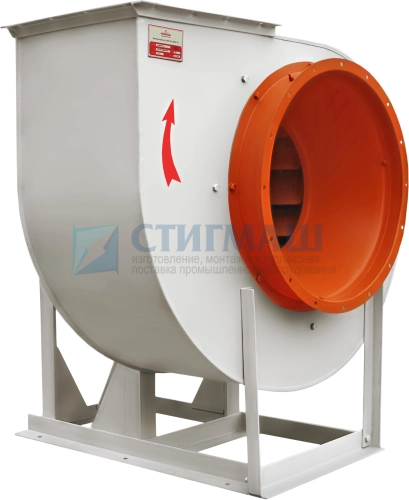

Вентилятор радиальный ВР 80-75 № 6,3 низкого давления, одностороннего всасывания относится к устройствам общего назначения, и широко применяется в системах кондиционирования и вентиляции; в отопительных системах; а также в составе технологических установок и производственных линий на предприятиях различных отраслей промышленности. Номер вентилятора означает диаметр рабочего колеса (6,3 дм или 630 мм).
Вентилятор ВР 80-75 № 6,3 может быть изготовлен в двух вариантах конструктивного исполнения:
Исп. 1 — с рабочим колесом, расположенным на валу электродвигателя;

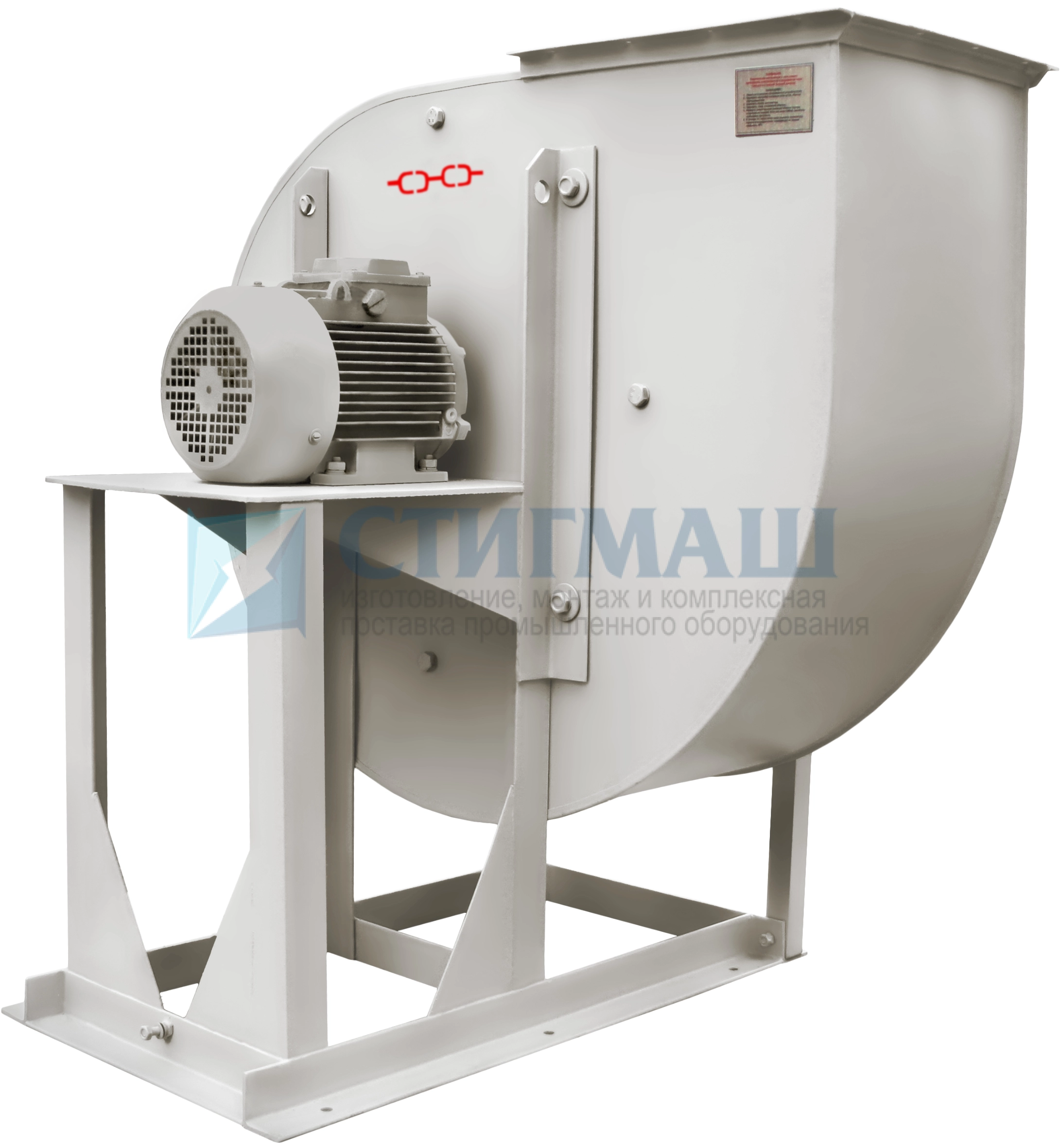

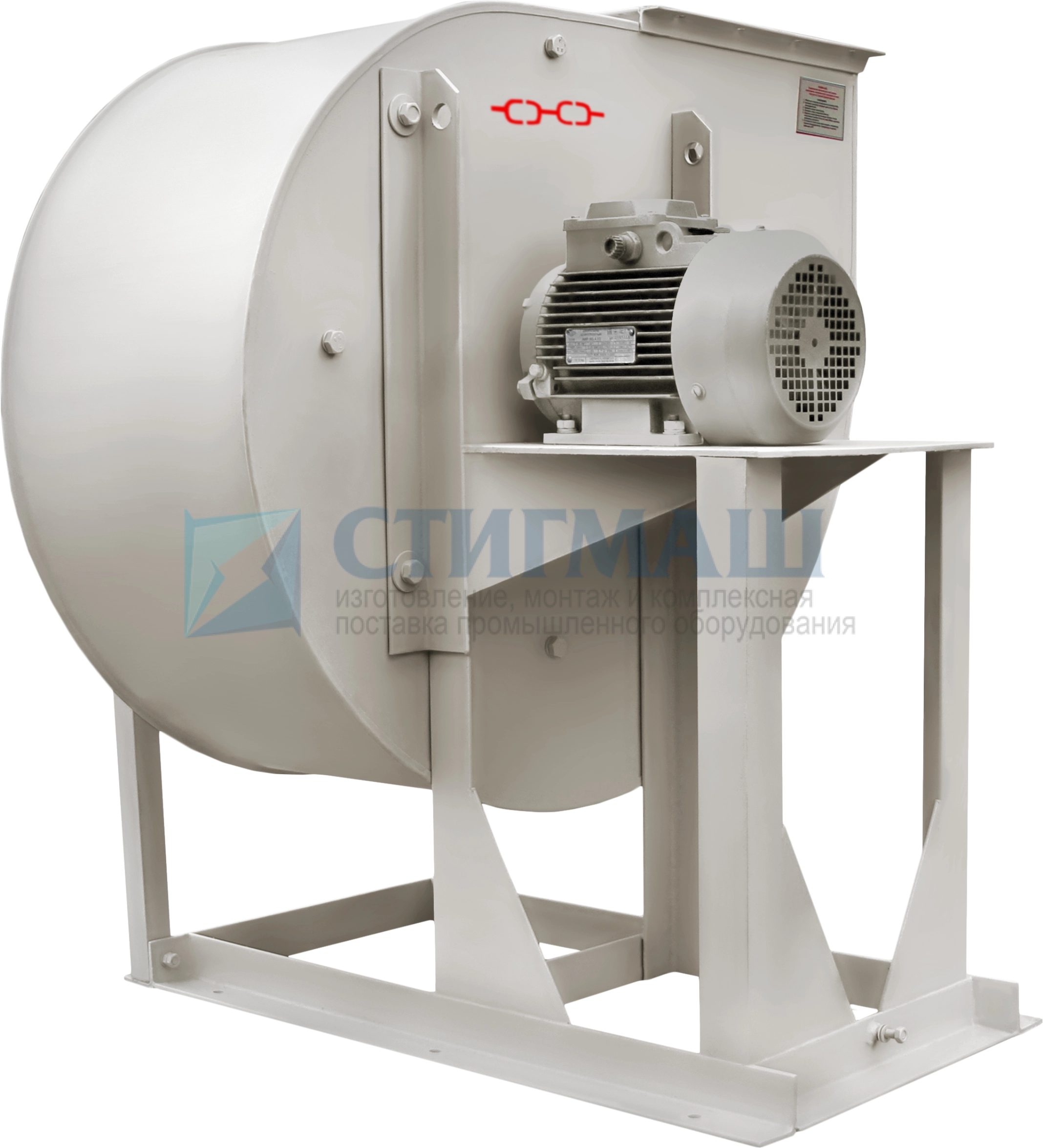

Исп. 5 — с размещением корпуса и электродвигателя на общей несущей раме, рабочее колесо соединено с двигателем клиноременной передачей.
ВР 80-75 № 6,3 общего назначения изготавливается из углеродистой стали. Требования к рабочей среде: невоспламеняемые воздушногазовые смеси с температурой не более 80° С, не содержащие липких и волокнистых веществ, с максимальным количеством твёрдых примесей 0,1 г/м3. Климатическое исполнение У2, У3 и Т2, Т3.
Вентилятор радиальный ВР 80-75 № 6,3 низкого давления, одностороннего всасывания относится к устройствам общего назначения, и широко применяется в системах кондиционирования и вентиляции; в отопительных системах; а также в составе технологических установок и производственных линий на предприятиях различных отраслей промышленности. Номер вентилятора означает диаметр рабочего колеса (6,3 дм или 630 мм).
|
Масса не более, кг
|
144, 162, 180, 160, 179, 200, 201, 257 |
| Электродвигатель | |
|
Типоразмер
|
АИР80В6, АИР90L6, АИР100L6, АИР100L4, АИР112М4, АИР132S4, АИР132М4 |
|
Мощность, кВт
|
1,1, 1,5, 2,2, 3, 4, 5,5, 7,5, 11 |
|
Частота вращения, мин-1
|
1000, 1500 |
| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
4,7-7,3, 5,8-8,6, 5,6-11,3, 6,2-11,5, 7,2-12,3, 8,6-12,0, 8,6-17,5, 9,2-17,8 |
|
Полное давление, Па
|
380-350, 470-430, 560-350, 750-530, 885-780, 1320-1250, 1320-800, 1750-1200 |
| Виброизоляторы | |
|
Тип
|
ДО40 |
|
Кол-во
|
5 |
