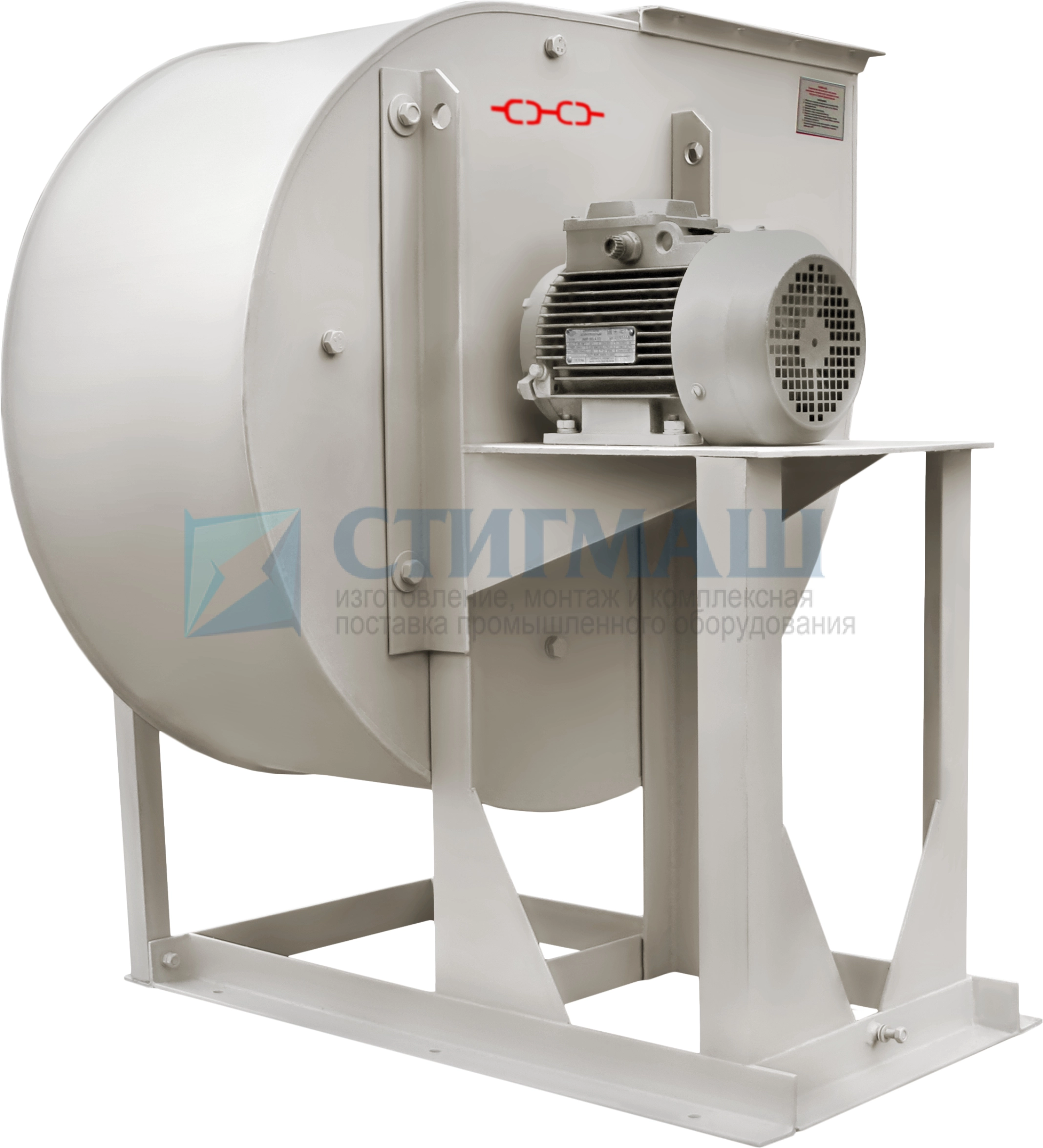

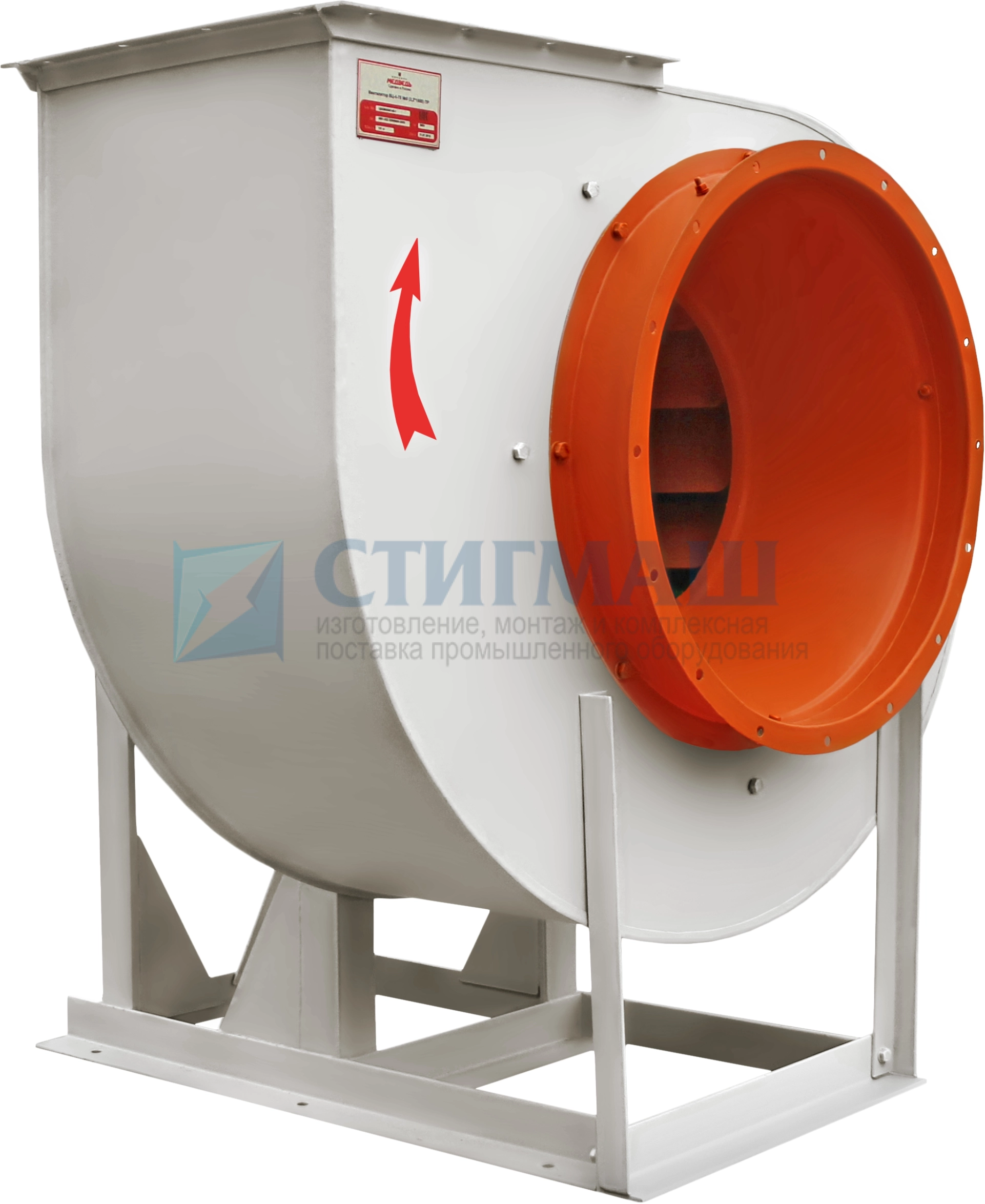

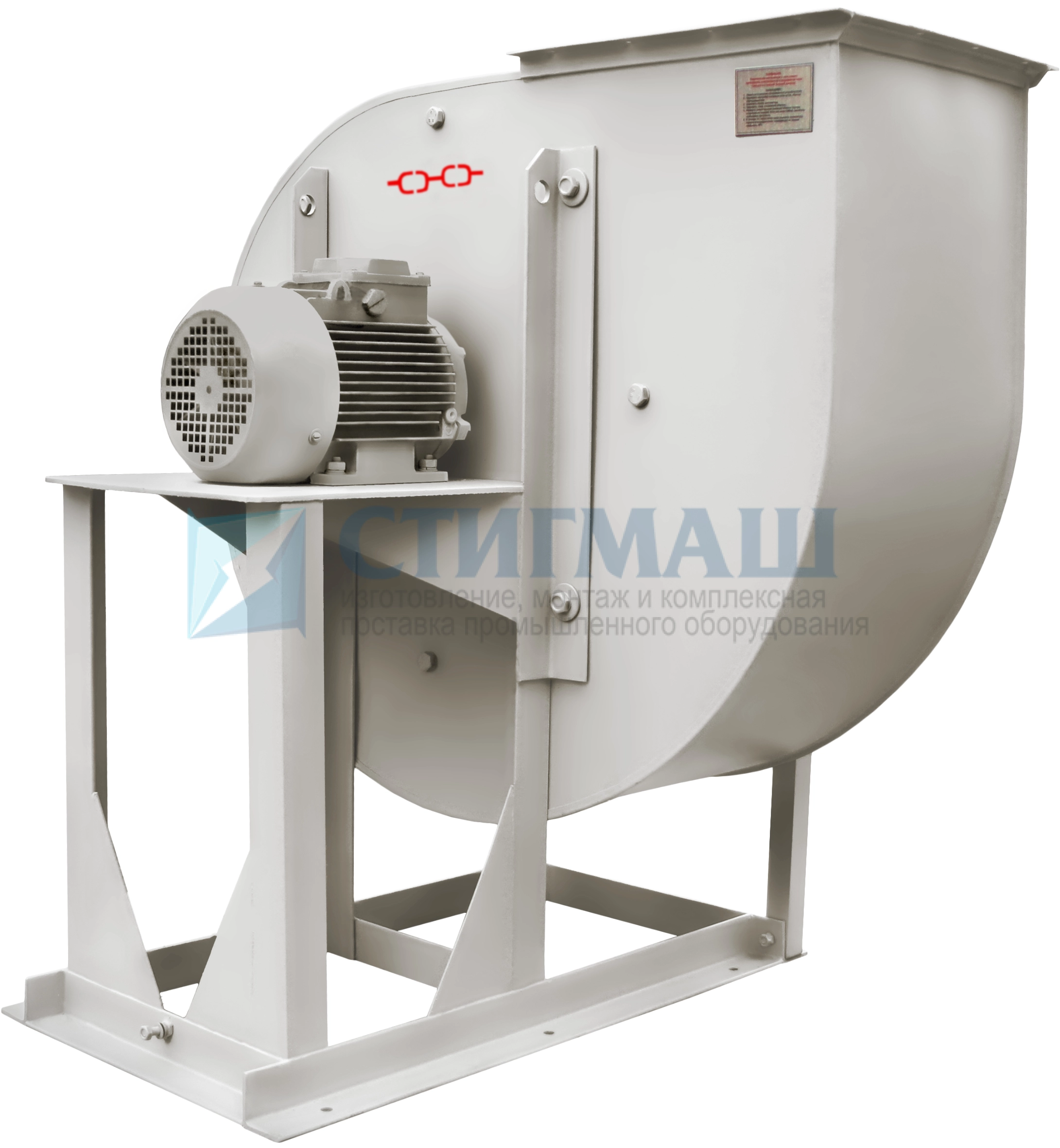

Вентилятор радиальный ВР 80-75 № 4 низкого давления, одностороннего всасывания относится к устройствам общего назначения, и широко применяется в системах кондиционирования и вентиляции; в отопительных системах; а также в составе технологических установок и производственных линий на предприятиях различных отраслей промышленности. Номер вентилятора означает диаметр рабочего колеса (6,3 дм или 630 мм).
Вентилятор ВР 80-75 № 4 может быть изготовлен в двух вариантах конструктивного исполнения:
Исп. 1 — с рабочим колесом, расположенным на валу электродвигателя;
Исп. 5 — с размещением корпуса и электродвигателя на общей несущей раме, рабочее колесо соединено с двигателем клиноременной передачей.
ВР 80-75 № 4 общего назначения изготавливается из углеродистой стали. Требования к рабочей среде: невоспламеняемые воздушногазовые смеси с температурой не более 80° С, не содержащие липких и волокнистых веществ, с максимальным количеством твёрдых примесей 0,1 г/м3. Климатическое исполнение У2, У3 и Т2, Т3.
Вентилятор радиальный ВР 80-75 № 4 низкого давления, одностороннего всасывания относится к устройствам общего назначения, и широко применяется в системах кондиционирования и вентиляции; в отопительных системах; а также в составе технологических установок и производственных линий на предприятиях различных отраслей промышленности. Номер вентилятора означает диаметр рабочего колеса (6,3 дм или 630 мм).
|
Масса не более, кг
|
46,3, 46,2, 51,6, 52,2, 51,5, 54,8, 72,0, 72,2, 89,8 |
| Электродвигатель | |
|
Типоразмер
|
АИР63А6, АИР63В6, АИР71А6, АИР71А4, АИР71В4, АИР80А4, АИР100S2, АИР100L2, АИР112M2 |
|
Мощность, кВт
|
0,18, 0,25, 0,37, 0,55, 0,75, 1,1, 4, 5,5, 7,5 |
|
Частота вращения, мин-1
|
1000, 1500, 3000 |
| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
1,4-2,6, 1,4-2,7, 1,3-2,7, 2,3-4,0, 2,2-4,1, 2,0-4,2, 2,8-7,5, 4,3-8,3, 4,2-8,8 |
|
Полное давление, Па
|
560-330, 175-100, 210-120, 270-180, 480-314, 500-300, 2060-1275, 2200-1250, 2850-1800 |
| Виброизоляторы | |
|
Тип
|
ДО38, ДО39 |
|
Кол-во
|
4*, 4 |
