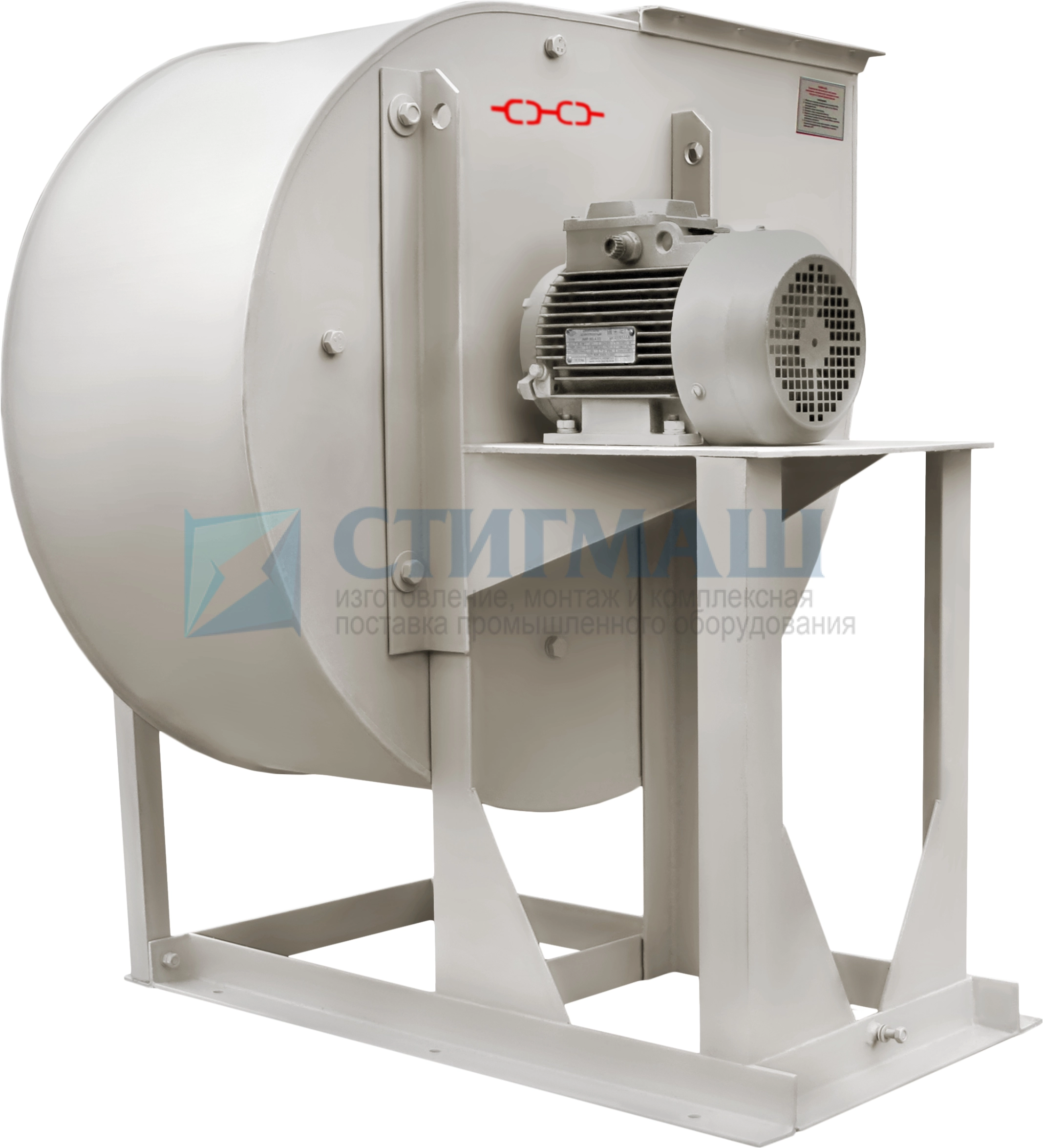

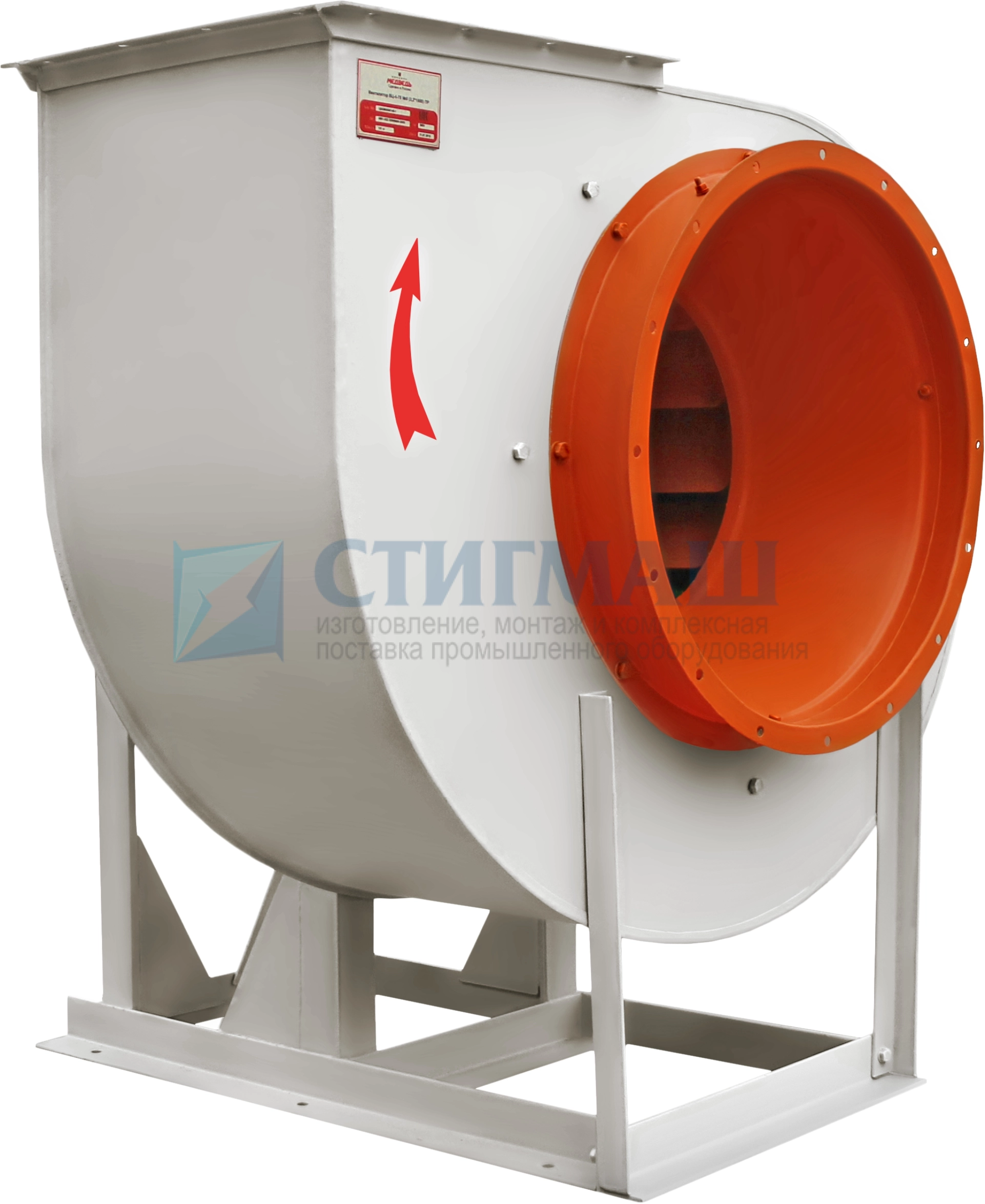

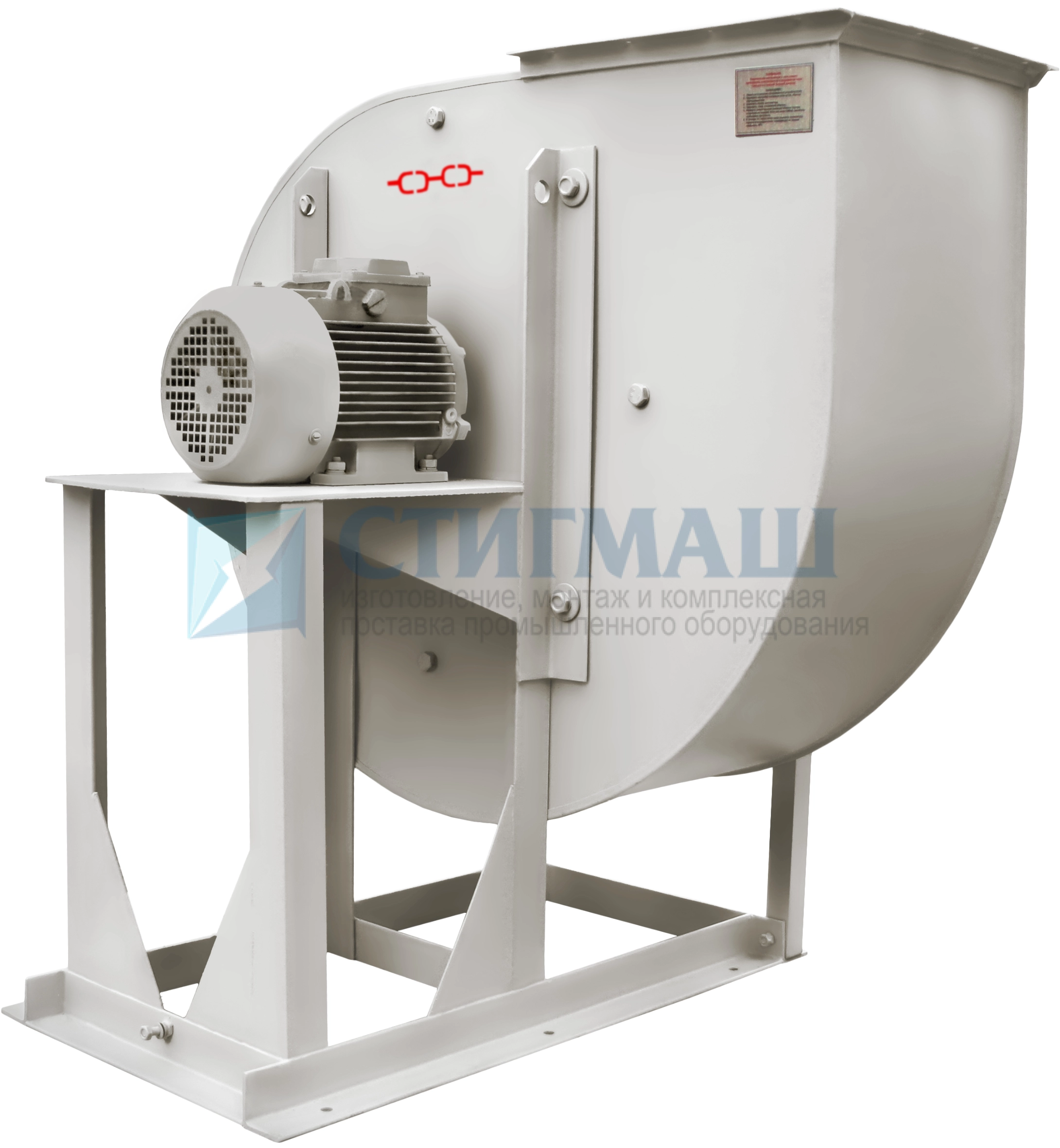

Вентилятор радиальный ВР 80-75 № 20 низкого давления, одностороннего всасывания относится к устройствам общего назначения, и широко применяется в системах кондиционирования и вентиляции; в отопительных системах; а также в составе технологических установок и производственных линий на предприятиях различных отраслей промышленности. Номер вентилятора означает диаметр рабочего колеса (6,3 дм или 630 мм).
Вентилятор ВР 80-75 № 20 может быть изготовлен в двух вариантах конструктивного исполнения:
Исп. 1 — с рабочим колесом, расположенным на валу электродвигателя;
Исп. 5 — с размещением корпуса и электродвигателя на общей несущей раме, рабочее колесо соединено с двигателем клиноременной передачей.
ВР 80-75 № 20 общего назначения изготавливается из углеродистой стали. Требования к рабочей среде: невоспламеняемые воздушногазовые смеси с температурой не более 80° С, не содержащие липких и волокнистых веществ, с максимальным количеством твёрдых примесей 0,1 г/м3. Климатическое исполнение У2, У3 и Т2, Т3.
Вентилятор радиальный ВР 80-75 № 20 низкого давления, одностороннего всасывания относится к устройствам общего назначения, и широко применяется в системах кондиционирования и вентиляции; в отопительных системах; а также в составе технологических установок и производственных линий на предприятиях различных отраслей промышленности. Номер вентилятора означает диаметр рабочего колеса (6,3 дм или 630 мм).
|
Масса не более, кг
|
5550, 5565, 5810 |
| Электродвигатель | |
|
Типоразмер
|
АИР250S6, АИР250М6, АИР280S6 |
|
Мощность, кВт
|
45, 55, 75 |
|
Частота вращения, мин-1
|
420, 500, 465 |
| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
75,6-157,0, 83,7-190,0, 90,0-196,0 |
|
Полное давление, Па
|
1100-580, 1350-830, 1560-875 |
| Виброизоляторы | |
|
Тип
|
ДО45 |
|
Кол-во
|
7 |
