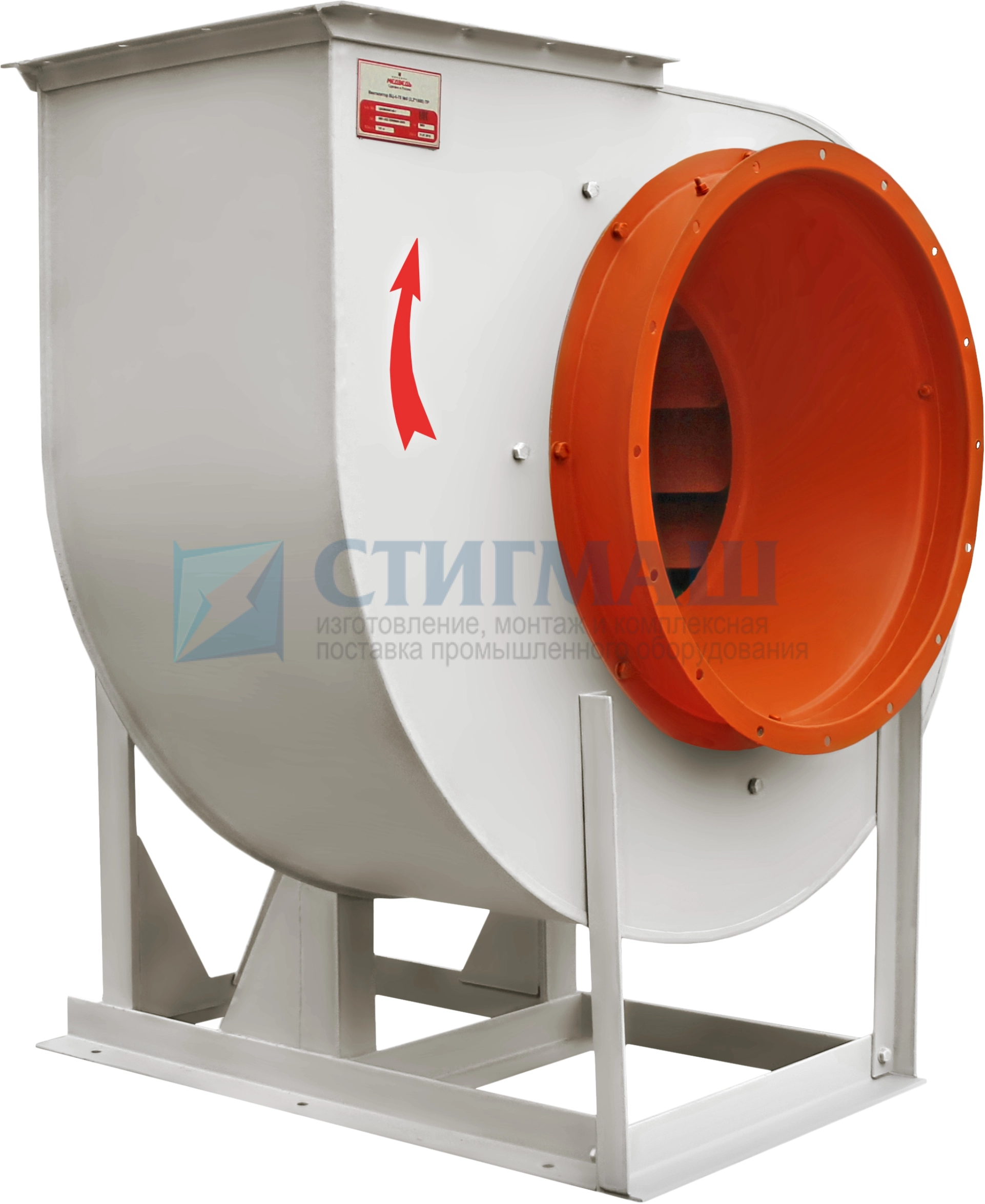

Вентилятор радиальный ВР 80-75 № 16 низкого давления, одностороннего всасывания относится к устройствам общего назначения, и широко применяется в системах кондиционирования и вентиляции; в отопительных системах; а также в составе технологических установок и производственных линий на предприятиях различных отраслей промышленности. Номер вентилятора означает диаметр рабочего колеса (6,3 дм или 630 мм).
Вентилятор ВР 80-75 № 16 может быть изготовлен в двух вариантах конструктивного исполнения:
Исп. 1 — с рабочим колесом, расположенным на валу электродвигателя;

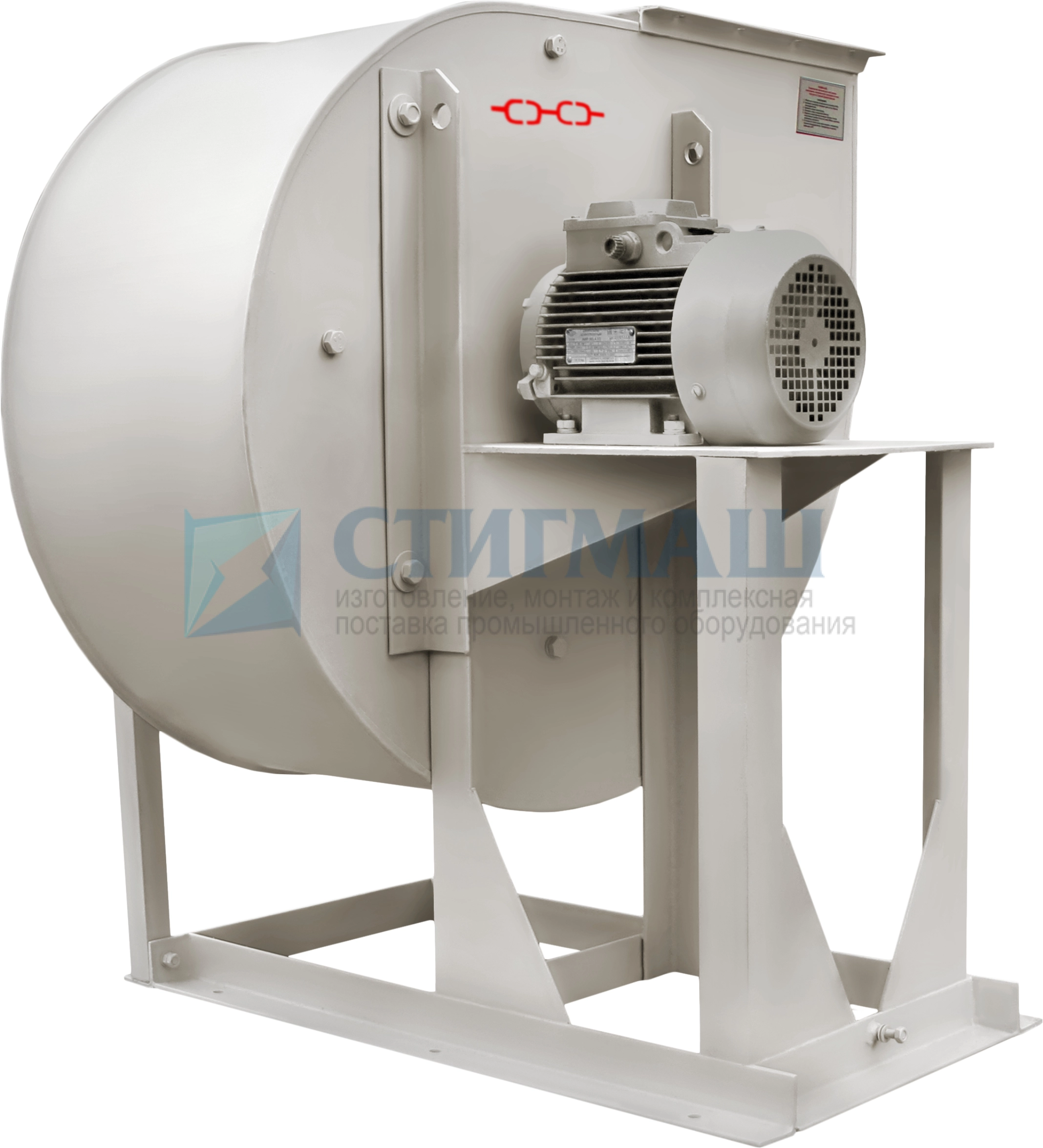

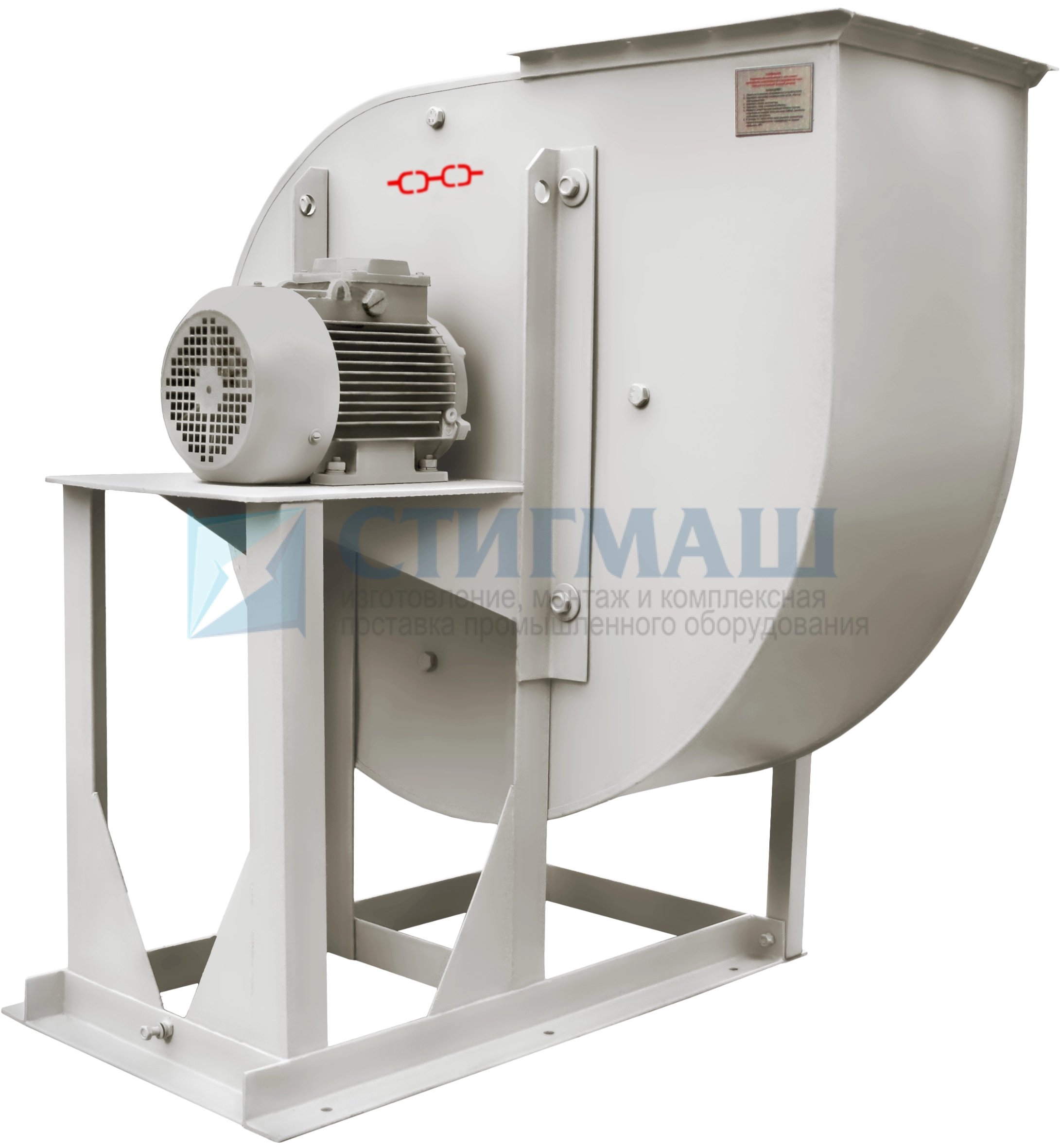

Исп. 5 — с размещением корпуса и электродвигателя на общей несущей раме, рабочее колесо соединено с двигателем клиноременной передачей.
ВР 80-75 № 16 общего назначения изготавливается из углеродистой стали. Требования к рабочей среде: невоспламеняемые воздушногазовые смеси с температурой не более 80° С, не содержащие липких и волокнистых веществ, с максимальным количеством твёрдых примесей 0,1 г/м3. Климатическое исполнение У2, У3 и Т2, Т3.
Вентилятор радиальный ВР 80-75 № 16 низкого давления, одностороннего всасывания относится к устройствам общего назначения, и широко применяется в системах кондиционирования и вентиляции; в отопительных системах; а также в составе технологических установок и производственных линий на предприятиях различных отраслей промышленности. Номер вентилятора означает диаметр рабочего колеса (6,3 дм или 630 мм).
|
Масса не более, кг
|
2710, 2740, 2805, 2830, 2840, 2990, 3015, 3290 |
| Электродвигатель | |
|
Типоразмер
|
5А160М8, АИР180М8, 5А200М8, 5А200L8, 5А200L6, 5АМ250S6, 5АМ250М6, 5АМ280S6 |
|
Мощность, кВт
|
11, 15, 18,5, 22, 30, 45, 55, 75 |
|
Частота вращения, мин-1
|
350, 370, 420, 450, 500, 550, 600, 670 |
| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
37,2-68,6, 39,3-72,6, 44,6-82,4, 47,7-88,2, 53,0-98,0, 58,3-108,0, 64,0-118,0, 73,0-131,0 |
|
Полное давление, Па
|
560-330, 626-375, 810-487, 922-553, 1143-685, 1382-829, 1650-989, 2043-1225 |
| Виброизоляторы | |
|
Тип
|
ДО45 |
|
Кол-во
|
7 |
