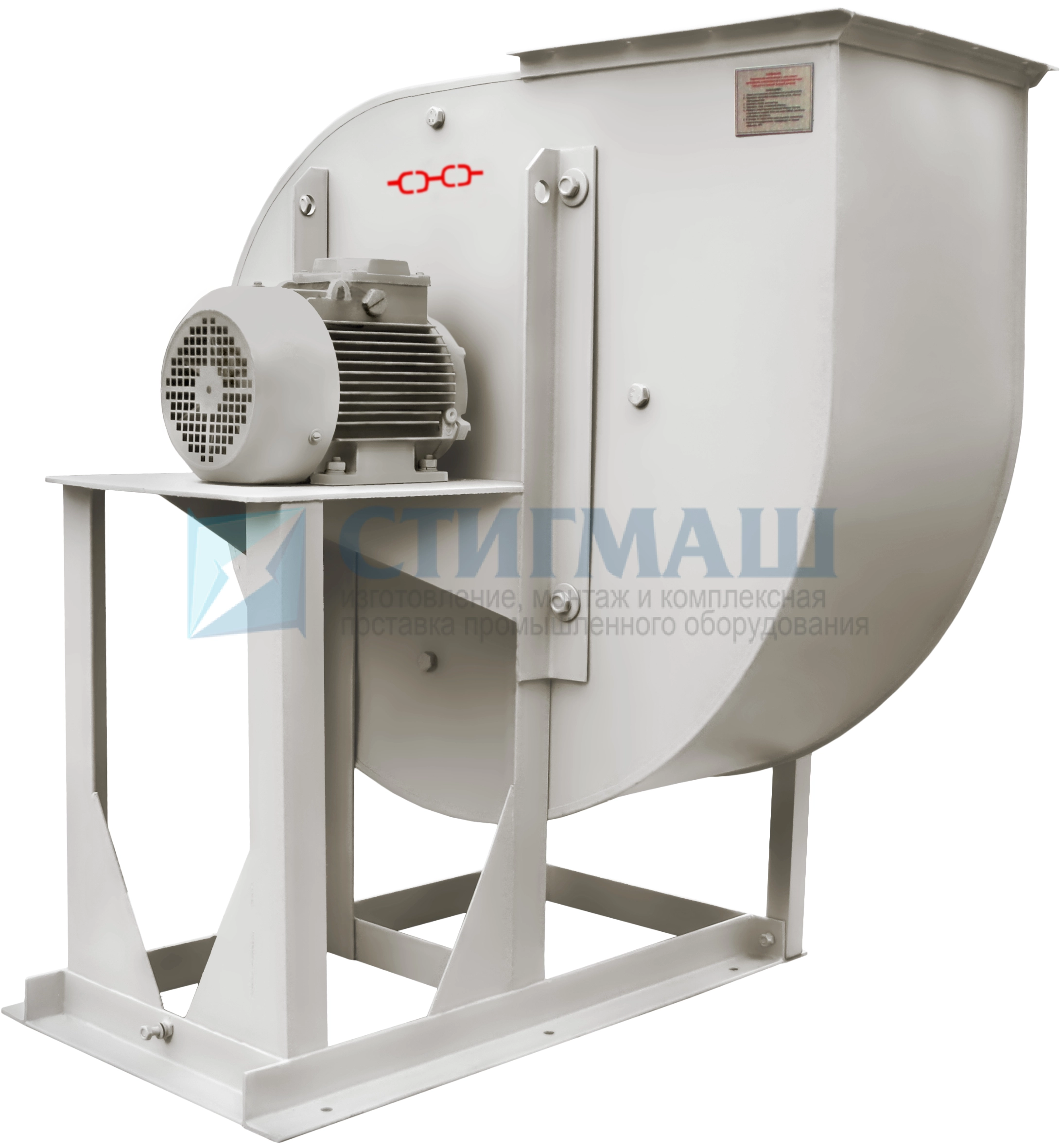

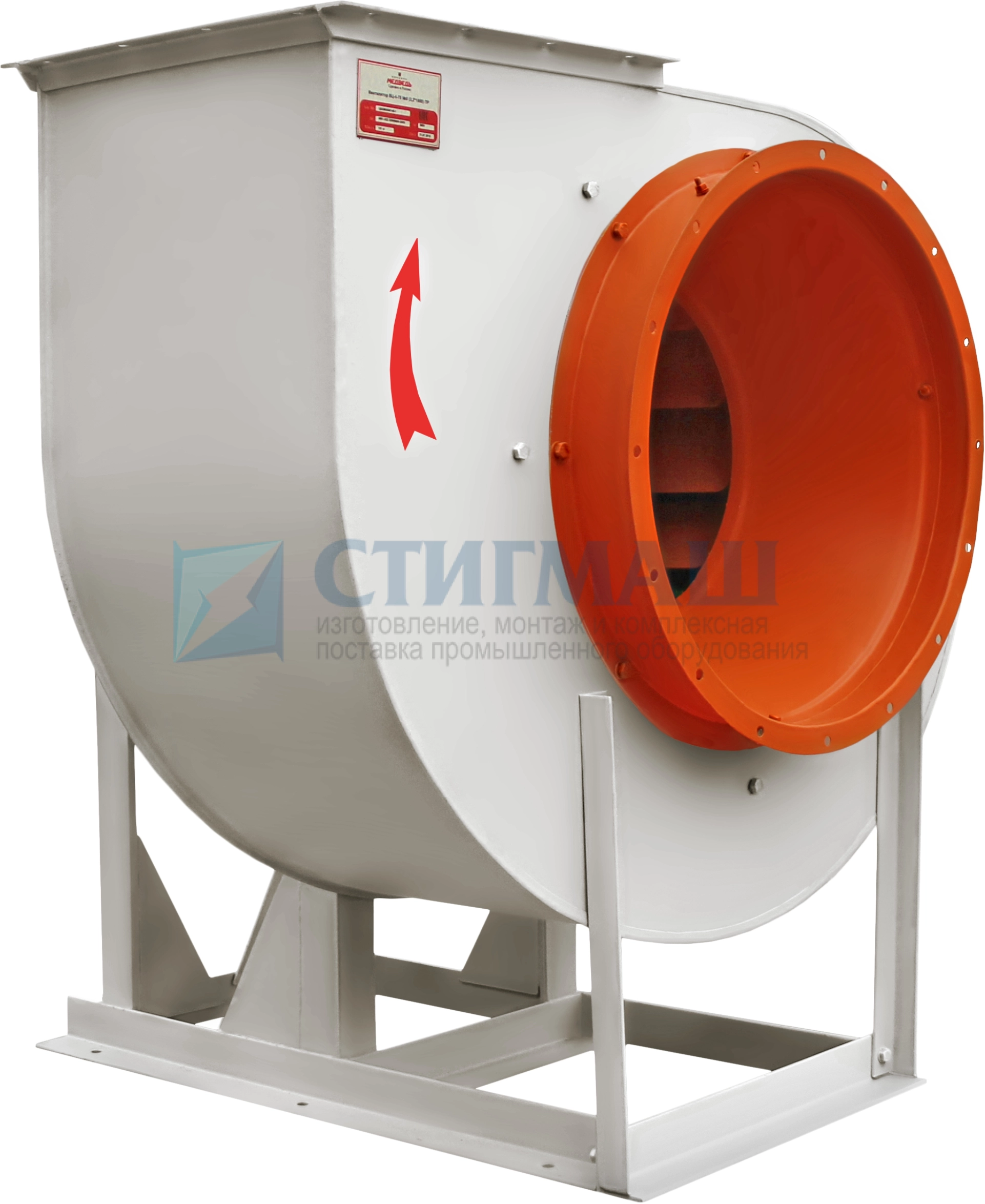

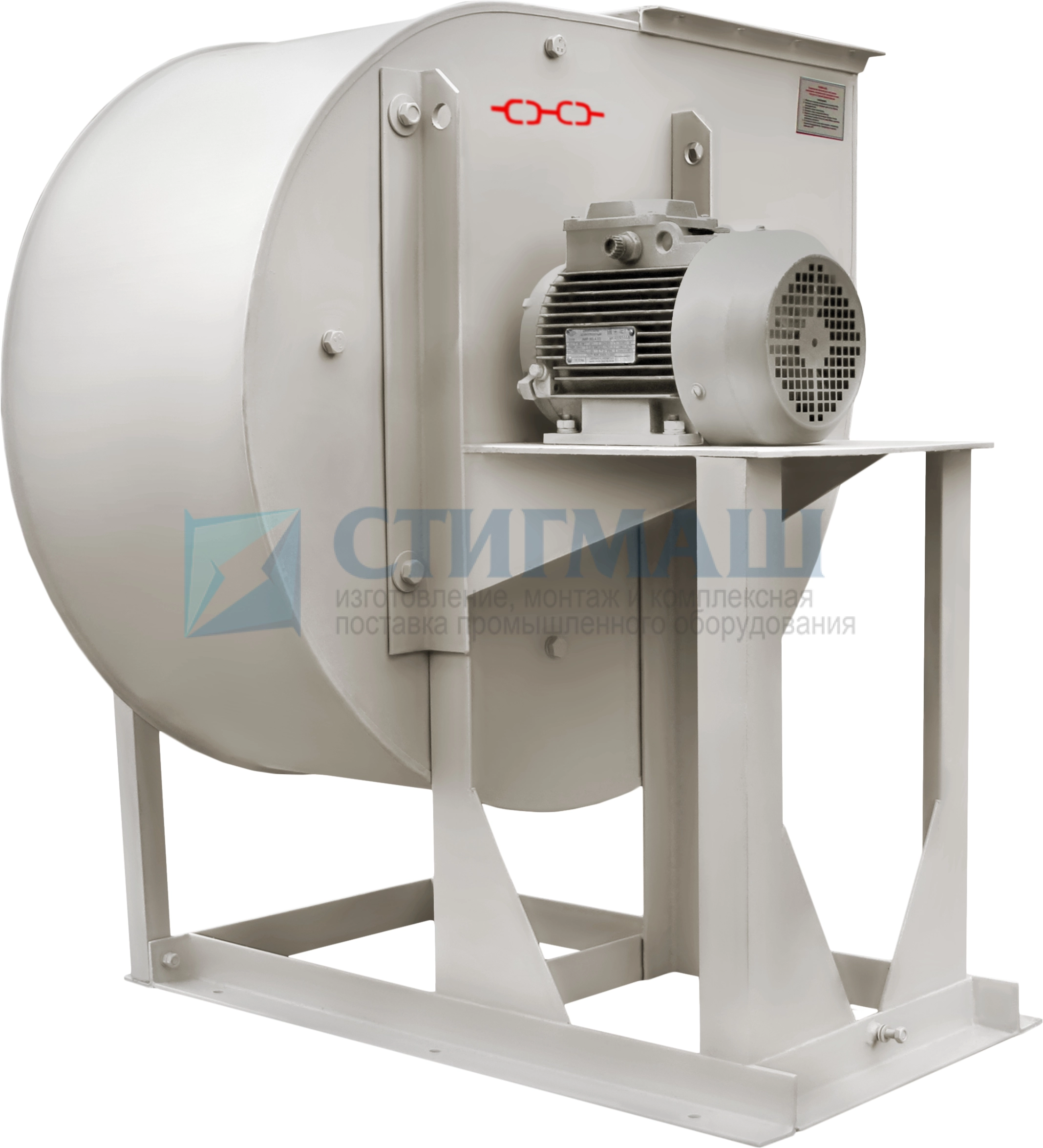

Вентилятор радиальный ВР 80-75 № 12,5 низкого давления, одностороннего всасывания относится к устройствам общего назначения, и широко применяется в системах кондиционирования и вентиляции; в отопительных системах; а также в составе технологических установок и производственных линий на предприятиях различных отраслей промышленности. Номер вентилятора означает диаметр рабочего колеса (6,3 дм или 630 мм).
Вентилятор ВР 80-75 № 12,5 может быть изготовлен в двух вариантах конструктивного исполнения:
Исп. 1 — с рабочим колесом, расположенным на валу электродвигателя;
Исп. 5 — с размещением корпуса и электродвигателя на общей несущей раме, рабочее колесо соединено с двигателем клиноременной передачей.
ВР 80-75 № 12,5 общего назначения изготавливается из углеродистой стали. Требования к рабочей среде: невоспламеняемые воздушногазовые смеси с температурой не более 80° С, не содержащие липких и волокнистых веществ, с максимальным количеством твёрдых примесей 0,1 г/м3. Климатическое исполнение У2, У3 и Т2, Т3.
Вентилятор радиальный ВР 80-75 № 12,5 низкого давления, одностороннего всасывания относится к устройствам общего назначения, и широко применяется в системах кондиционирования и вентиляции; в отопительных системах; а также в составе технологических установок и производственных линий на предприятиях различных отраслей промышленности. Номер вентилятора означает диаметр рабочего колеса (6,3 дм или 630 мм).
|
Масса не более, кг
|
1090, 1110, 1180, 1240, 1270 |
| Электродвигатель | |
|
Типоразмер
|
АИР160S6, АИР160М6, АИР180М6, АИР200М6, АИР200L6 |
|
Мощность, кВт
|
11, 15, 18,5, 22, 30 |
|
Частота вращения, мин-1
|
685, 536, 602, 768 |
| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
22,0-45,0, 25,0-51,5, 27,0-57,0, 31,0-63,5 |
|
Полное давление, Па
|
700-250, 880-680, 1150-840, 1450-1120 |
| Виброизоляторы | |
|
Тип
|
ДО43 |
|
Кол-во
|
6 |
