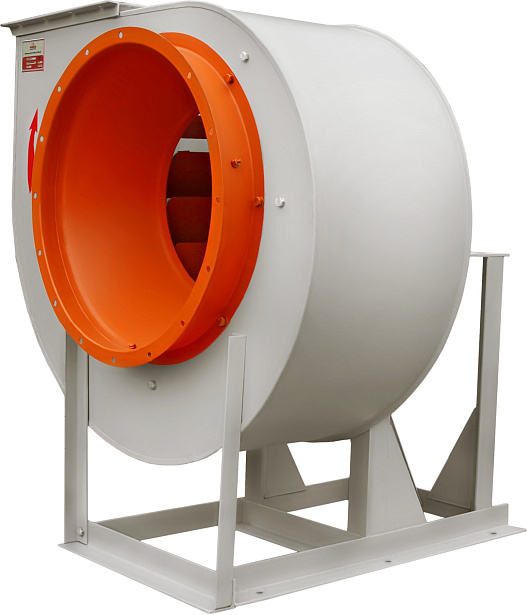

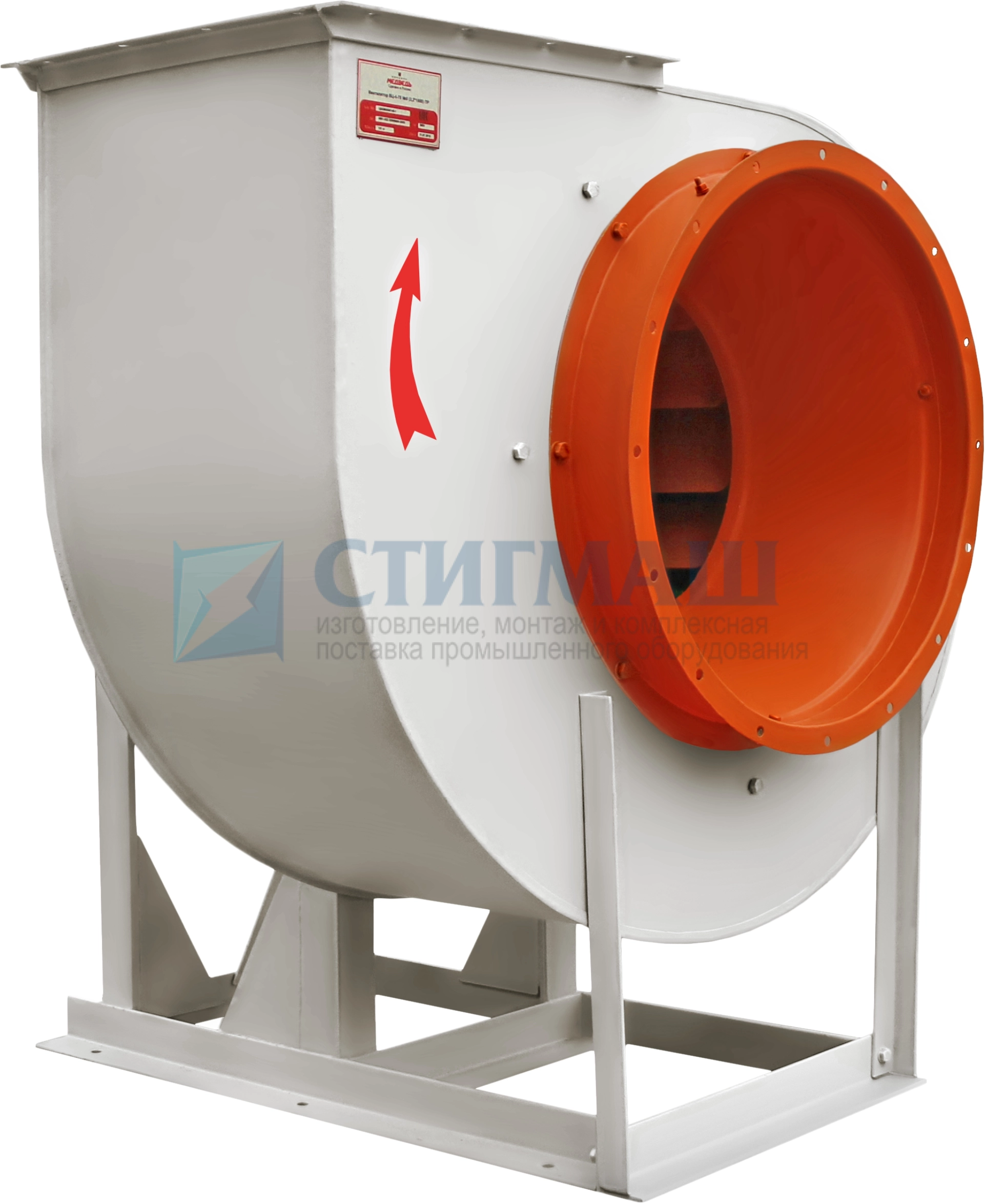

Вентилятор радиальный ВР 80-75 № 10 низкого давления, одностороннего всасывания относится к устройствам общего назначения, и широко применяется в системах кондиционирования и вентиляции; в отопительных системах; а также в составе технологических установок и производственных линий на предприятиях различных отраслей промышленности. Номер вентилятора означает диаметр рабочего колеса (6,3 дм или 630 мм).
Вентилятор ВР 80-75 № 10 может быть изготовлен в двух вариантах конструктивного исполнения:

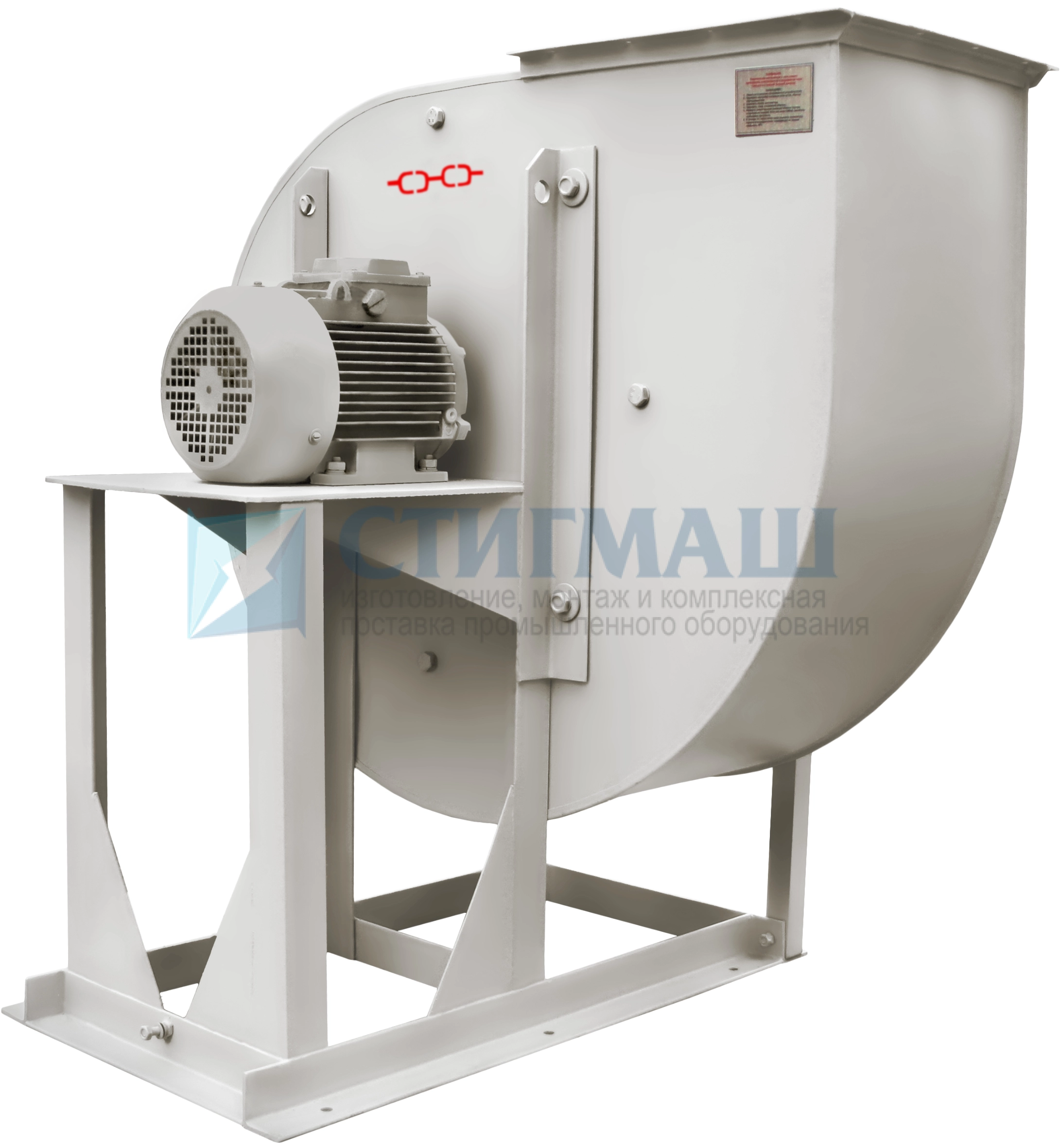

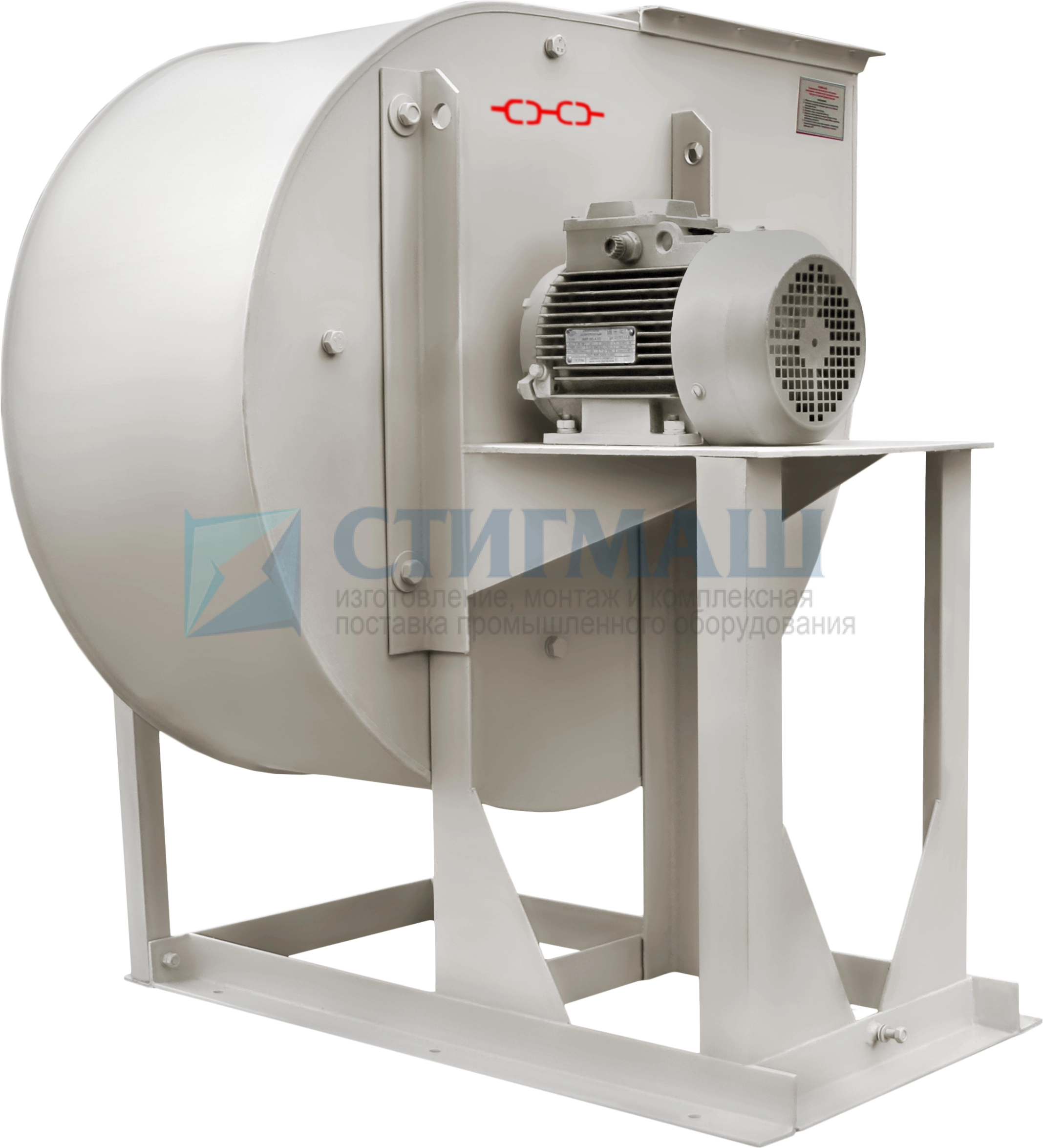

Исп. 1 — с рабочим колесом, расположенным на валу электродвигателя;
Исп. 5 — с размещением корпуса и электродвигателя на общей несущей раме, рабочее колесо соединено с двигателем клиноременной передачей.
ВР 80-75 № 10 общего назначения изготавливается из углеродистой стали. Требования к рабочей среде: невоспламеняемые воздушногазовые смеси с температурой не более 80° С, не содержащие липких и волокнистых веществ, с максимальным количеством твёрдых примесей 0,1 г/м3. Климатическое исполнение У2, У3 и Т2, Т3.
Вентилятор радиальный ВР 80-75 № 10 низкого давления, одностороннего всасывания относится к устройствам общего назначения, и широко применяется в системах кондиционирования и вентиляции; в отопительных системах; а также в составе технологических установок и производственных линий на предприятиях различных отраслей промышленности. Номер вентилятора означает диаметр рабочего колеса (6,3 дм или 630 мм).
|
Масса не более, кг
|
770, 810, 840, 910 |
| Электродвигатель | |
|
Типоразмер
|
АИР132S6, АИР132M6, АИР160S6, АИР160М6 |
|
Мощность, кВт
|
5,5, 7,5, 11, 15 |
|
Частота вращения, мин-1
|
615, 685, 770, 865 |
| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
12,8-26,0, 14,2-28,0, 16,0-33,7, 18,0-37,0 |
|
Полное давление, Па
|
580-430, 720-540, 910-690, 1150-860 |
| Виброизоляторы | |
|
Тип
|
ДО43 |
|
Кол-во
|
6 |
