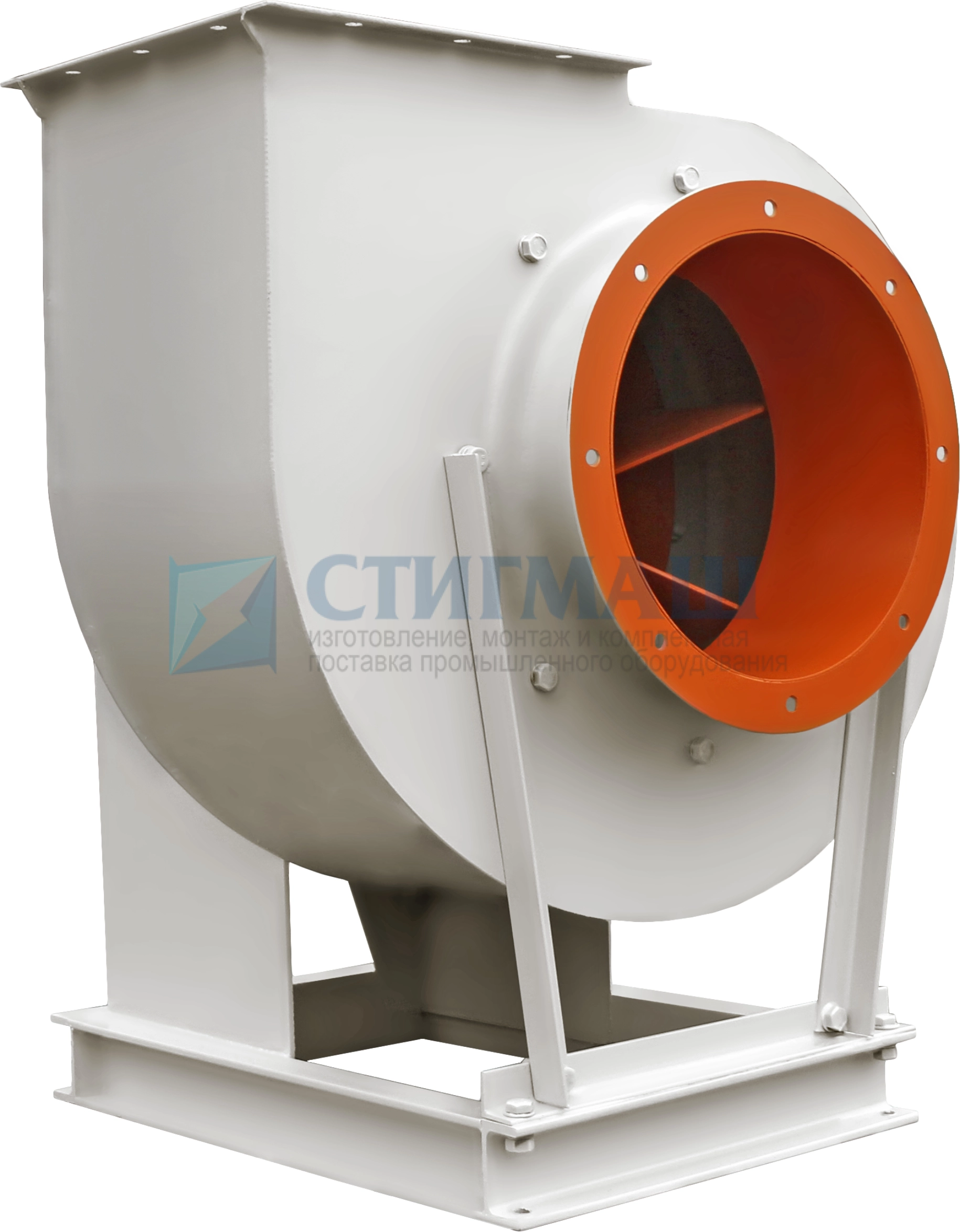

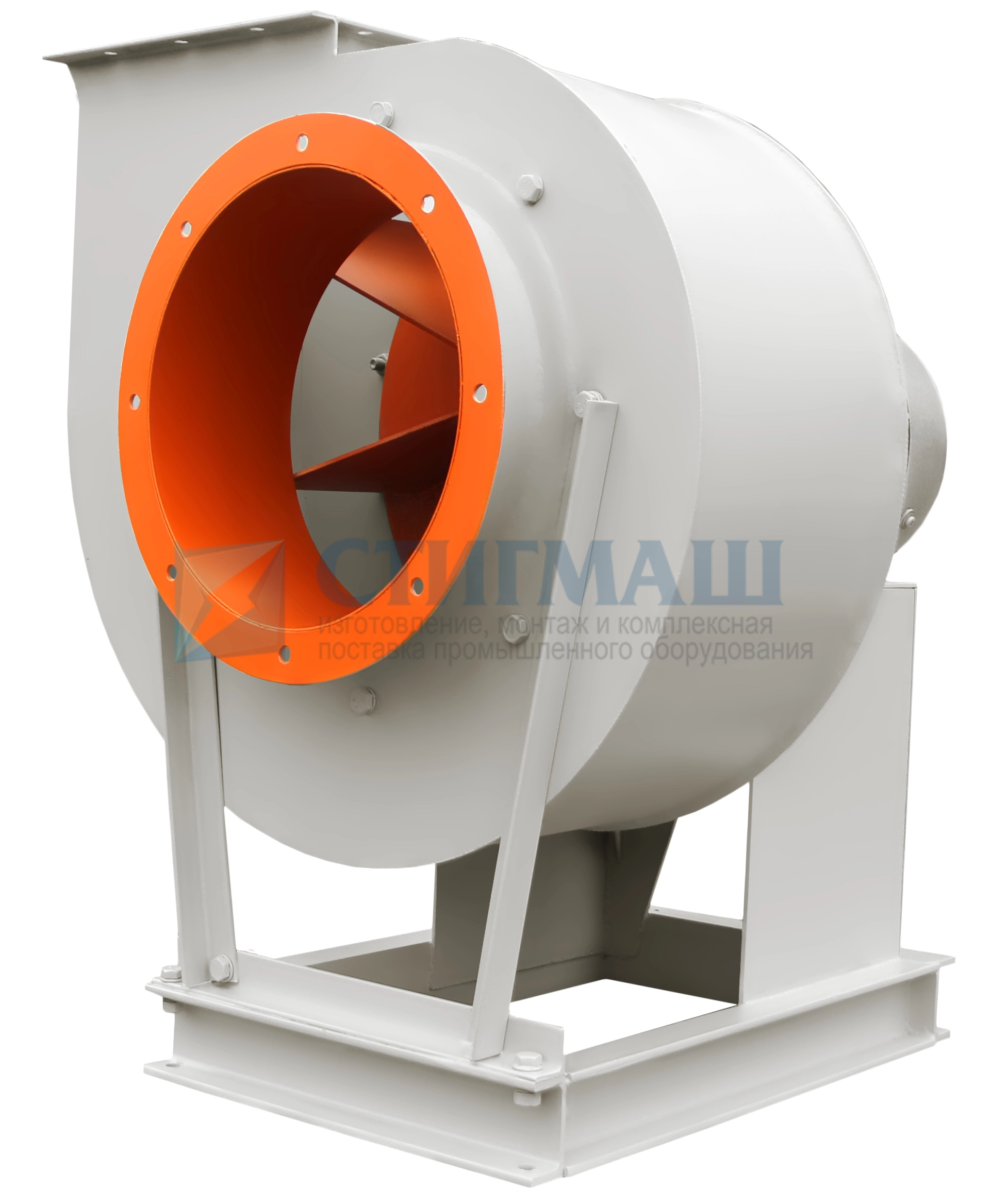

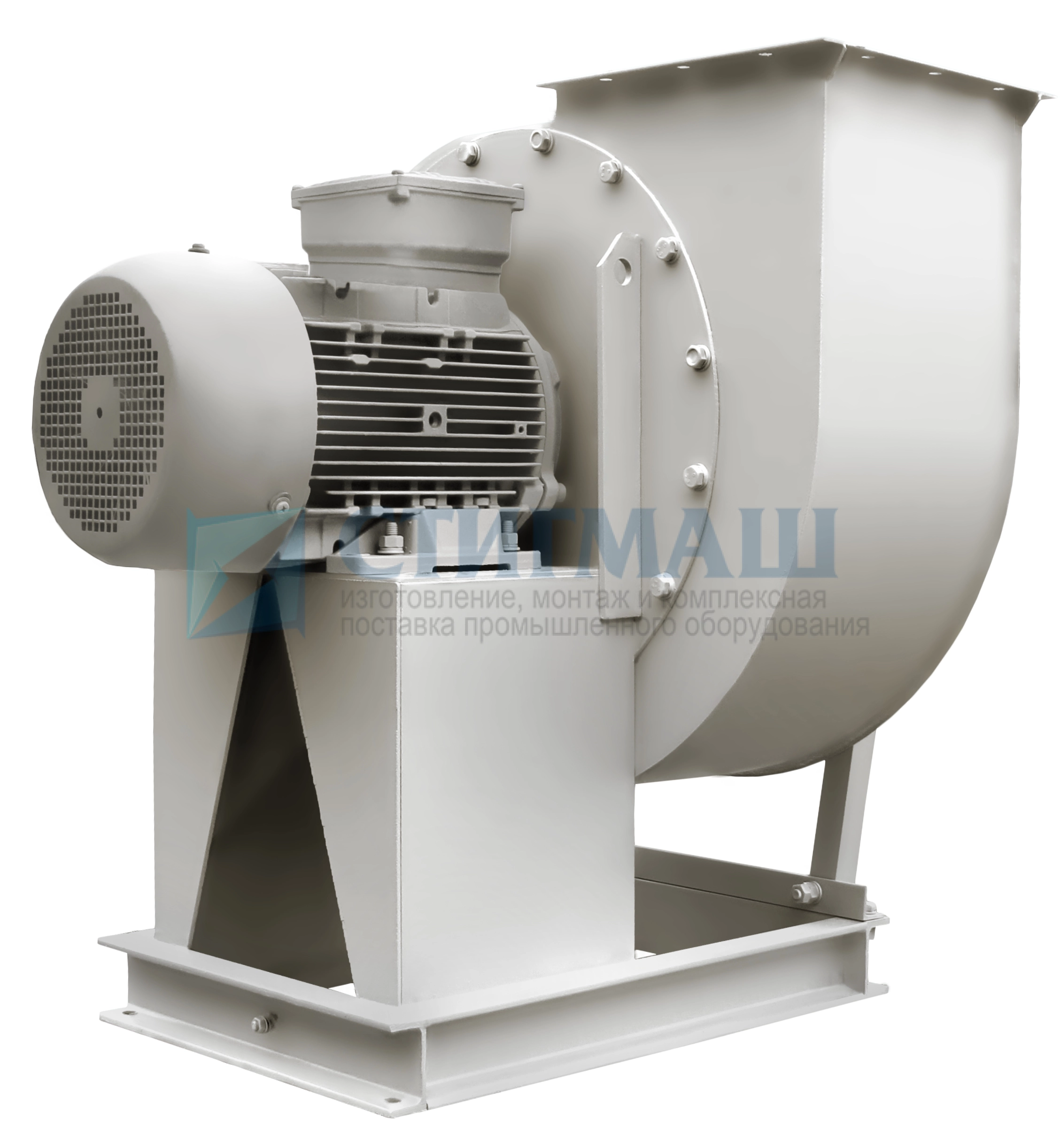

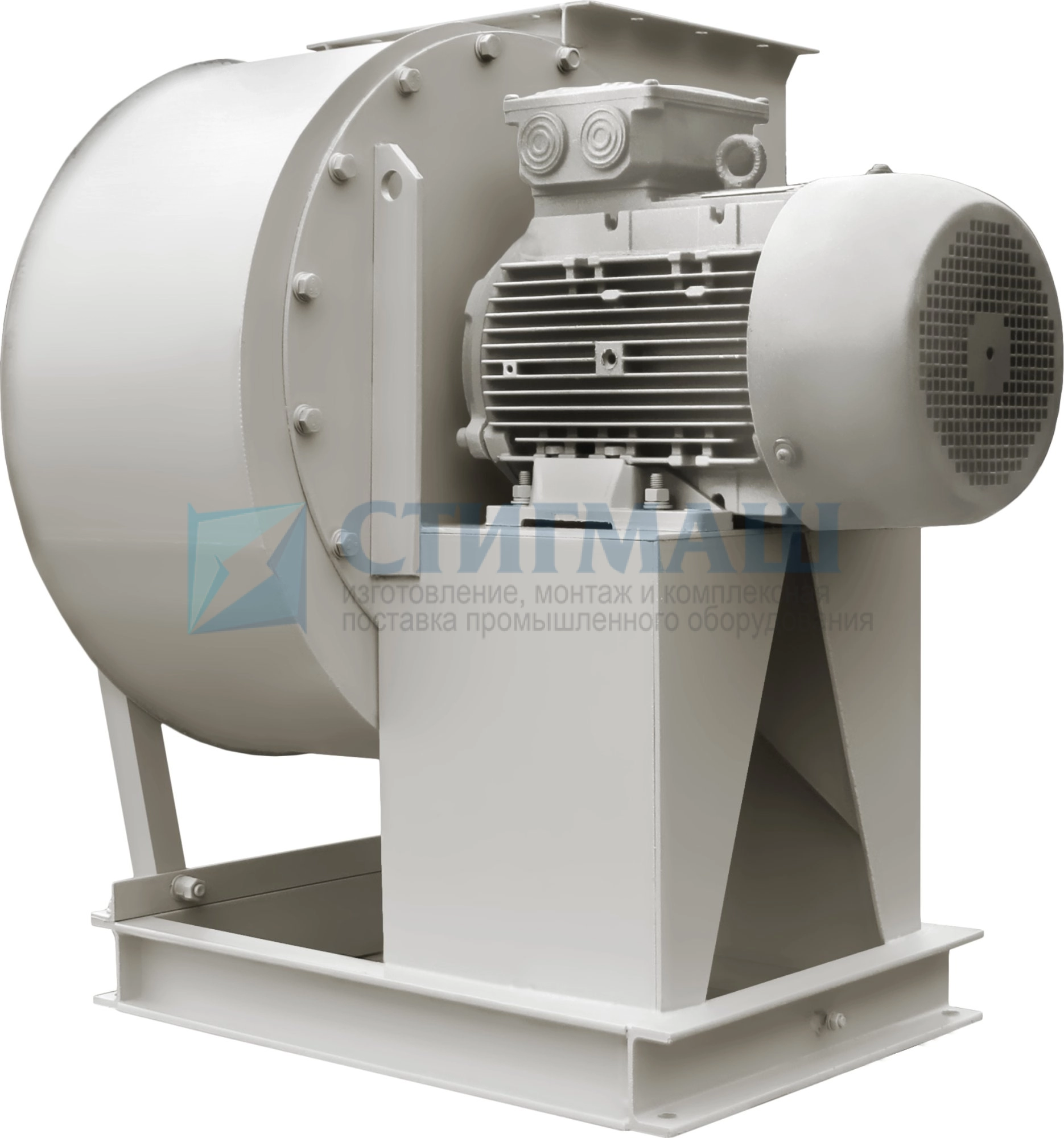

Вентилятор пылевой ВР 140-40 №8 исп. 5 радиальный, среднего давления, одностороннего всасывания, используется в системах удаления пыли от металло- и деревообрабатывающих станков, в составе установок пневматической транспортировки, а также в системах кондиционирования и вентиляции воздуха. Рабочая среда: запылённый воздух и невзрывоопасные пылегазовоздушные смеси с температурой не выше 80° С, с плотностью загрязнений не более 1 кг/м3.
ВР 140-40 №8 исп. 5 общего назначения, из углеродистой стали, изготовлен по 1-му конструктивному исполнению (с рабочим колесом на валу двигателя). Диаметр рабочего колеса составляет 2,5 дм (250 мм). Согласно ГОСТ 15150-69, предназначен для эксплуатации в условиях У2, У3 и Т2, Т3. При условии обеспечения защиты электродвигателя от атмосферных осадков и прямых солнечных лучей возможна эксплуатация по 1 категории размещения. Пылевой вентилятор ВР 140-40 №8 исп. 5 может эксплуатироваться в зонах с повышенной сейсмической опасностью.
Вентилятор пылевой ВР 140-40 №8 исп. 5 радиальный, среднего давления, одностороннего всасывания, используется в системах удаления пыли от металло- и деревообрабатывающих станков, в составе установок пневматической транспортировки, а также в системах кондиционирования и вентиляции воздуха. Рабочая среда: запылённый воздух и невзрывоопасные пылегазовоздушные смеси с температурой не выше 80° С, с плотностью загрязнений не более 1 кг/м3.
|
Масса не более, кг
|
700, 715, 720, 733, 729, 740, 744, 758, 780, 786, 837, 844, 860, 865, 870, 884 |
|
Объем вентилятора, м³
|
3,8 |
| Электродвигатель | |
|
Типоразмер
|
АИР160M4, АИР180S4, АИР180M4, АИР200M4, АИР200М4, АИР200L4 |
|
Мощность, кВт
|
18,5, 22, 30, 37, 45 |
|
Частота вращения, мин-1
|
1450, 1810, 1615, 1310, 1323, 1328, 1470, 1638 |
| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
8,0-16,0, 8,7-14,0, 8,0-19,0, 10,0-15,5, 8,7-22,0, 10,0-20,0, 8,7-22,5, 10,0-25,0 |
|
Полное давление, Па
|
2600-2200, 3200-2900, 2600-1950, 4000-3400, 3200-2350, 4000-2900 |
| Виброизоляторы | |
|
Тип
|
ДО43 |
|
Кол-во
|
6 |
Положение корпуса вентиляторов ВР 140-40 исп-5.
| Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| Пр 135˚, Л135˚ | Пр 270˚, Л270˚ | Пр 315˚, Л315˚ | ||||||
| B | b | H | B | b | H | B | b | H |
| 1168 | 350 | 386 | 1148 | 333 | 330 | 1362 | 546 | 310 |
| Пр 0˚, 0˚ | Пр 45˚, Л45˚ | Пр 90˚, Л90˚ | ||||||
| 1920 | 675 | 500 | 1860 | 615 | 831 | 1830 | 590 | 675 |
| № вент. | Размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | C | d | b | h | L | L1 | L2 | L3 | |
| вар-1 | 560 | 610 | 480 | 13 | 401 | 845 | 1480 | 388 | 785 | 785 |
| вар-2 | 1420 | |||||||||
| L4 | L5 | L6 | L7 | T | T2 | N1 | N2 | N3 | n | |
| вар-1 | 690 | 287 | 1165 | 803 | 400 | 520 | 12 | 20 | 6 | 4 |
| вар-2 | 1100 | 792 | ||||||||
| n, мин-1 | Значение Lpi, дБ в октановых полосах f, Гц | LpA, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 1450 | 110 | 114 | 115 | 112 | 108 | 106 | 99 | 92 |
| 1615 | 110 | 114 | 115 | 112 | 108 | 106 | 99 | 92 |
| 1810 | 111 | 115 | 116 | 113 | 109 | 107 | 100 | 93 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
