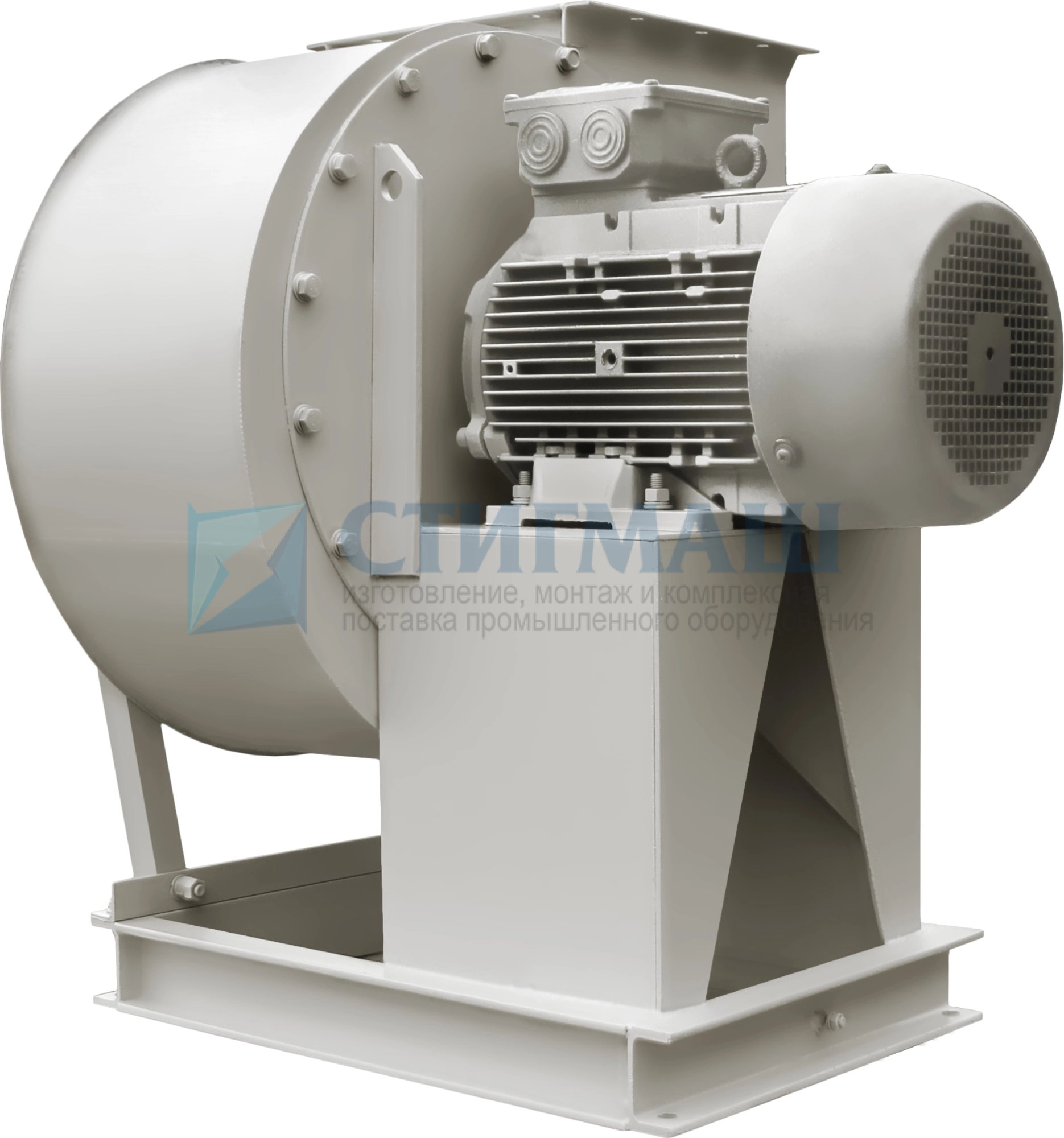

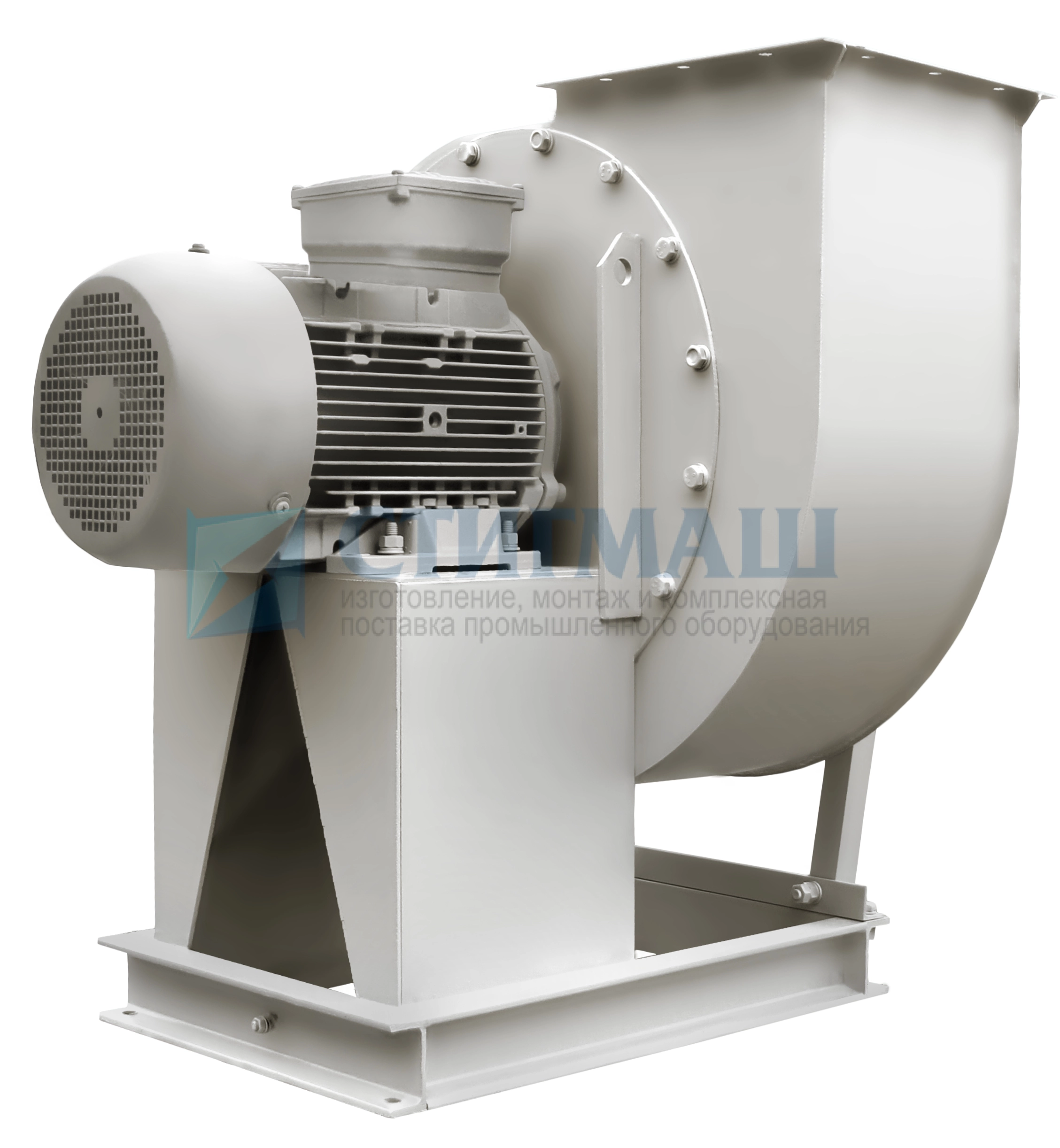

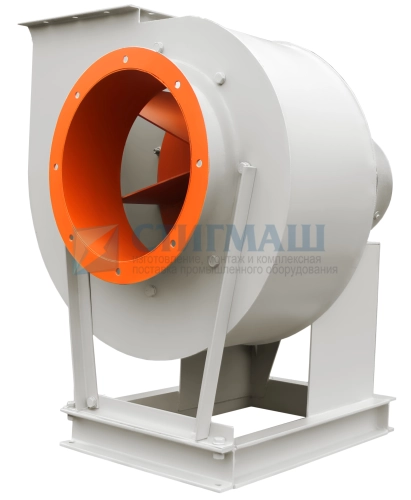

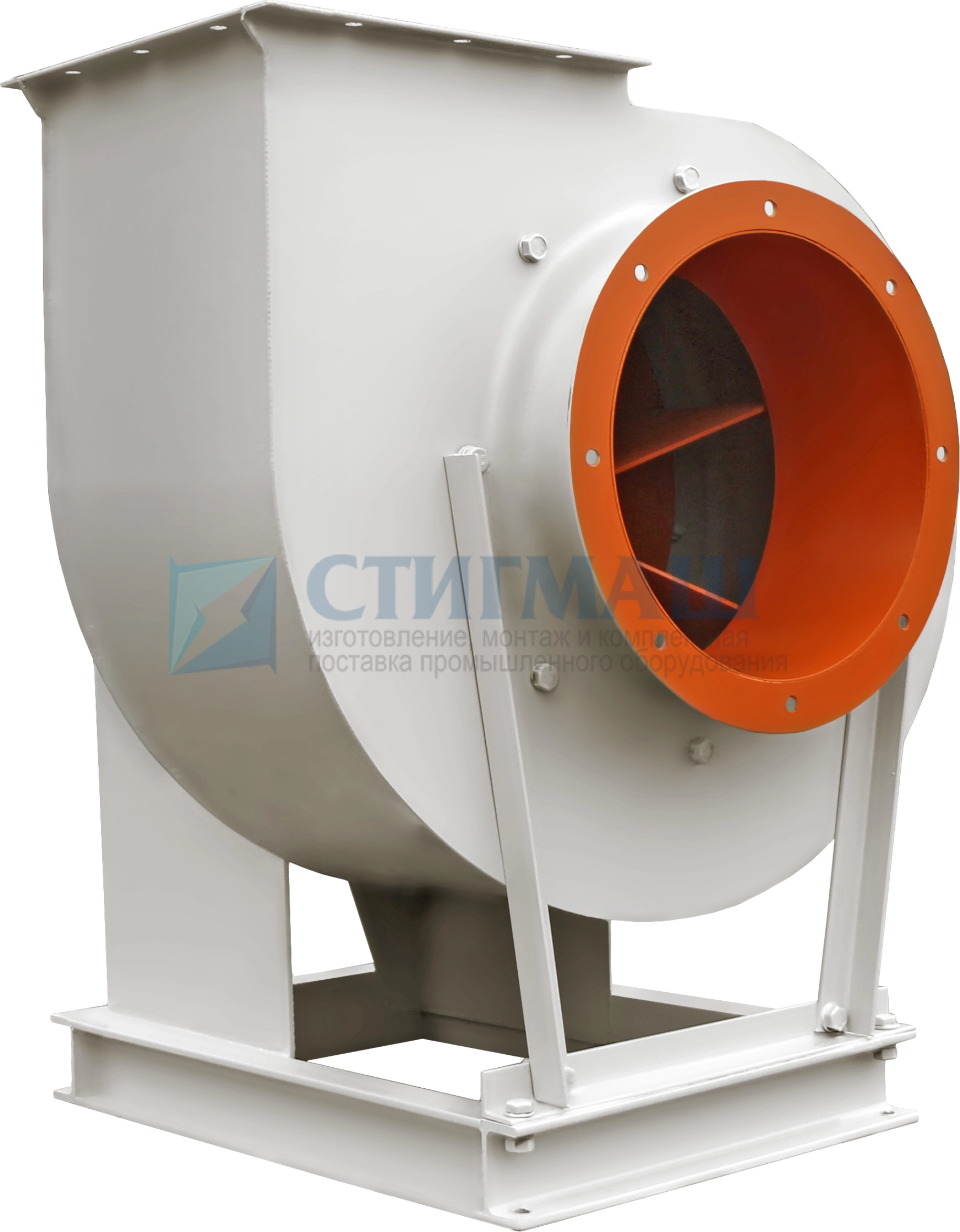

Вентилятор пылевой ВР 140-40 №6,3 исп. 5 радиальный, среднего давления, одностороннего всасывания, используется в системах удаления пыли от металло- и деревообрабатывающих станков, в составе установок пневматической транспортировки, а также в системах кондиционирования и вентиляции воздуха. Рабочая среда: запылённый воздух и невзрывоопасные пылегазовоздушные смеси с температурой не выше 80° С, с плотностью загрязнений не более 1 кг/м3.
ВР 140-40 №6,3 исп. 5 общего назначения, из углеродистой стали, изготовлен по 1-му конструктивному исполнению (с рабочим колесом на валу двигателя). Диаметр рабочего колеса составляет 2,5 дм (250 мм). Согласно ГОСТ 15150-69, предназначен для эксплуатации в условиях У2, У3 и Т2, Т3. При условии обеспечения защиты электродвигателя от атмосферных осадков и прямых солнечных лучей возможна эксплуатация по 1 категории размещения. Пылевой вентилятор ВР 140-40 №6,3 исп. 5 может эксплуатироваться в зонах с повышенной сейсмической опасностью.
Вентилятор пылевой ВР 140-40 №6,3 исп. 5 радиальный, среднего давления, одностороннего всасывания, используется в системах удаления пыли от металло- и деревообрабатывающих станков, в составе установок пневматической транспортировки, а также в системах кондиционирования и вентиляции воздуха. Рабочая среда: запылённый воздух и невзрывоопасные пылегазовоздушные смеси с температурой не выше 80° С, с плотностью загрязнений не более 1 кг/м3.
|
Масса не более, кг
|
460, 492, 510, 541, 554, 560, 582, 562, 566, 570 |
|
Объем вентилятора, м³
|
5,1 |
| Электродвигатель | |
|
Типоразмер
|
АИР132S4, АИР132М4, АИР160S4, АИР160M4, АИР180S4 |
|
Мощность, кВт
|
7,5, 11, 15, 18,5, 22 |
|
Частота вращения, мин-1
|
1450, 1810, 1624, 1615, 2040, 1641, 1831, 2271 |
| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
6,3-10,5, 7,0-11,0, 7,0-13,5, 8,0-10,4, 8,0-13,2 |
|
Полное давление, Па
|
1690-1450, 2100-1800, 2600-2300, 2600-2100, 3300-3100, 3300-2900 |
| Виброизоляторы | |
|
Тип
|
ДО42 |
|
Кол-во
|
6 |
Положение корпуса вентиляторов ВР 140-40 исп-5.
| Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| Пр 135˚, Л135˚ | Пр 270˚, Л270˚ | Пр 315˚, Л315˚ | ||||||
| B | b | H | B | b | H | B | b | H |
| 1480 | 441 | 488 | 1440 | 401 | 418 | 1704 | 665 | 393 |
| Пр 0˚, 0˚ | Пр 45˚, Л45˚ | Пр 90˚, Л90˚ | ||||||
| 1579 | 539 | 401 | 1527 | 488 | 665 | 1504 | 465 | 539 |
| № вент. | Размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | C | d | b | h | L | L1 | L2 | L3 | |
| вар-1 | 440 | 500 | 378 | 12 | 315 | 670 | 1050 | 303 | 635 | 635 |
| вар-2 | 1047 | |||||||||
| L4 | L5 | L6 | L7 | T | T2 | N1 | N2 | N3 | n | |
| вар-1 | 502 | 219 | 842 | 584 | 300 | 418 | 8 | 16 | 6 | 3 |
| вар-2 | 842 | |||||||||
| n, мин-1 | Значение Lpi, дБ в октановых полосах f, Гц | LpA, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 1615 | 96 | 98 | 102 | 101 | 98 | 97 | 91 | 82 |
| 1810 | 101 | 103 | 107 | 106 | 103 | 102 | 96 | 87 |
| 2040 | 102 | 104 | 108 | 107 | 104 | 103 | 97 | 88 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
