Дополнительная информация

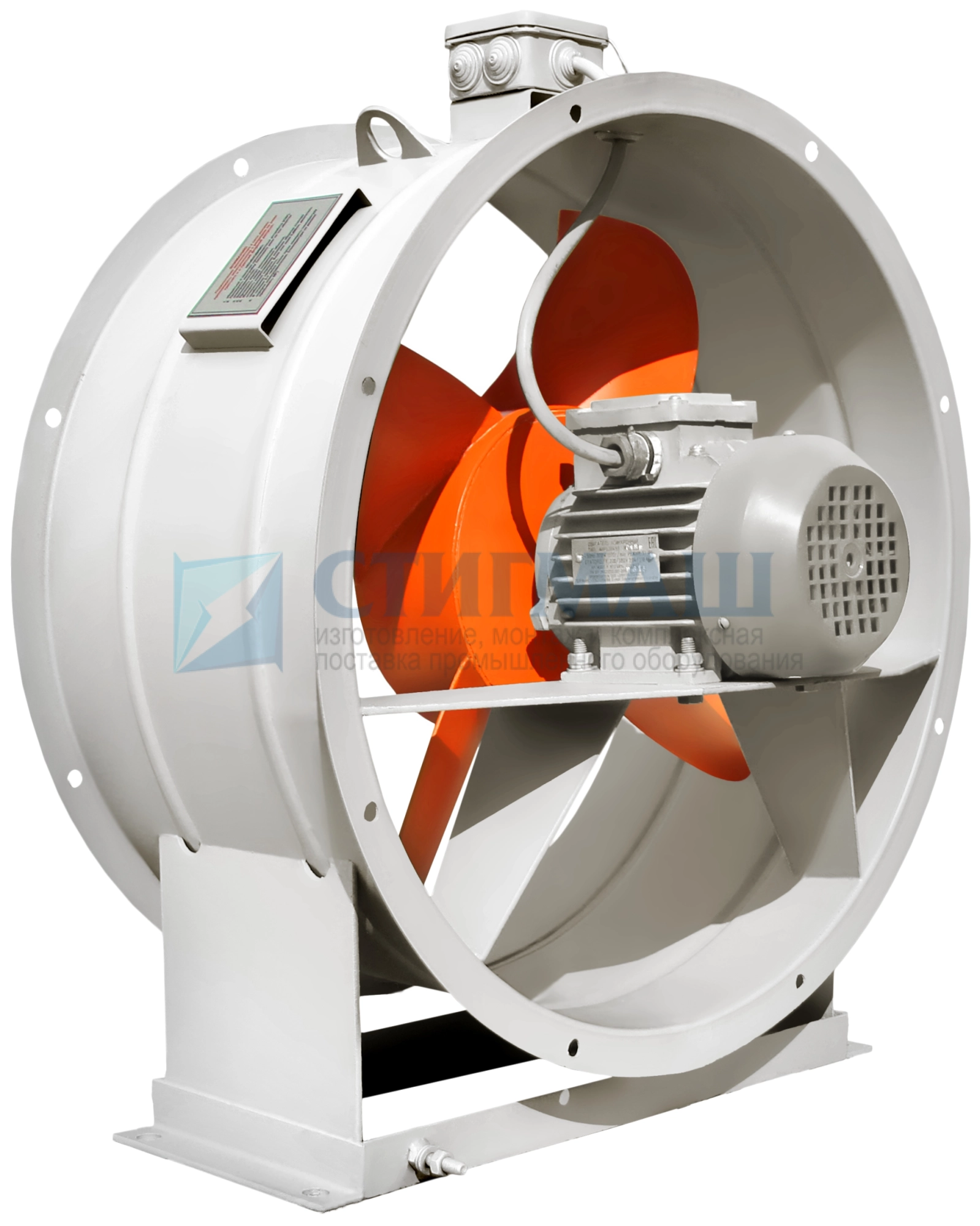

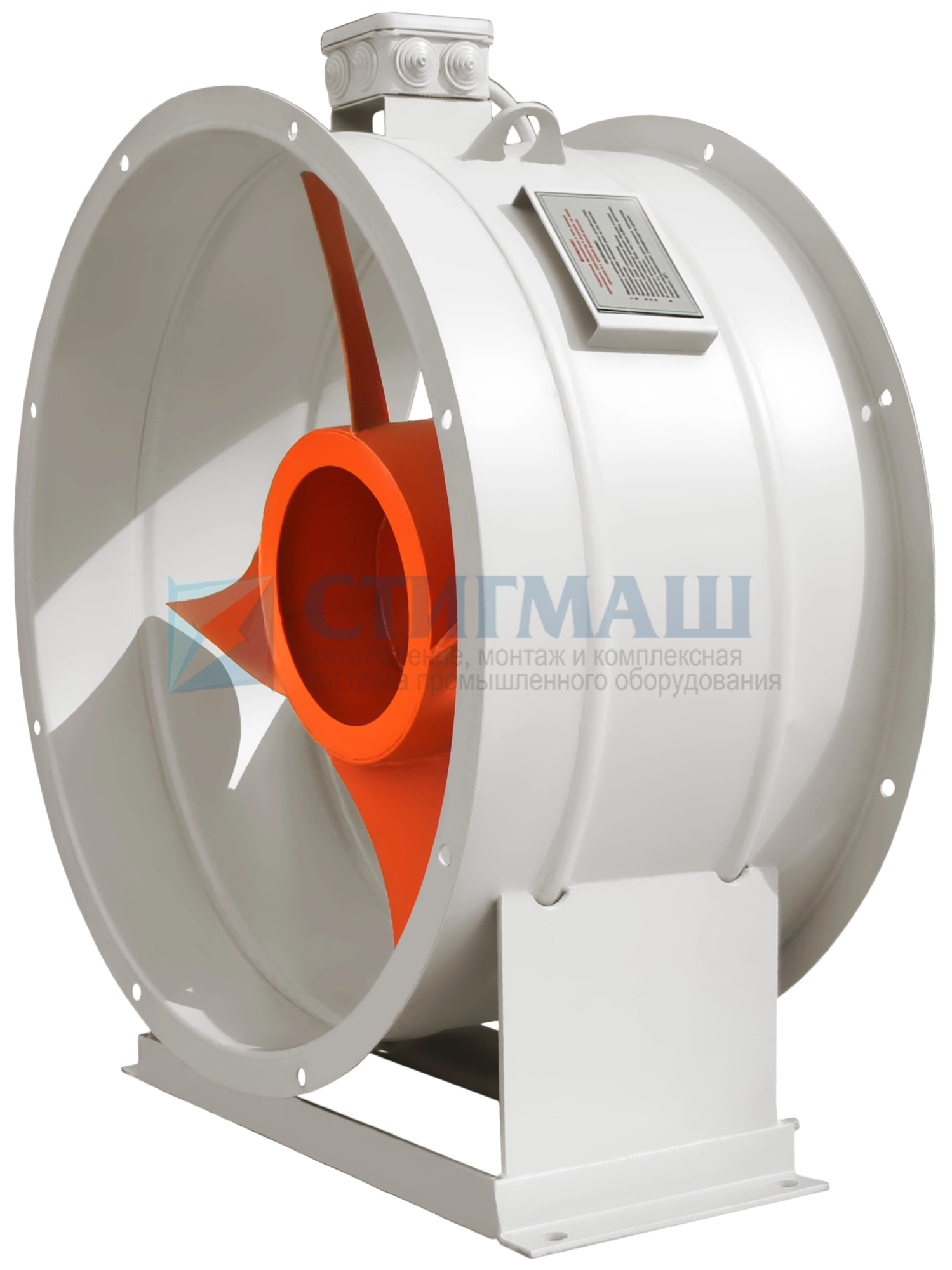

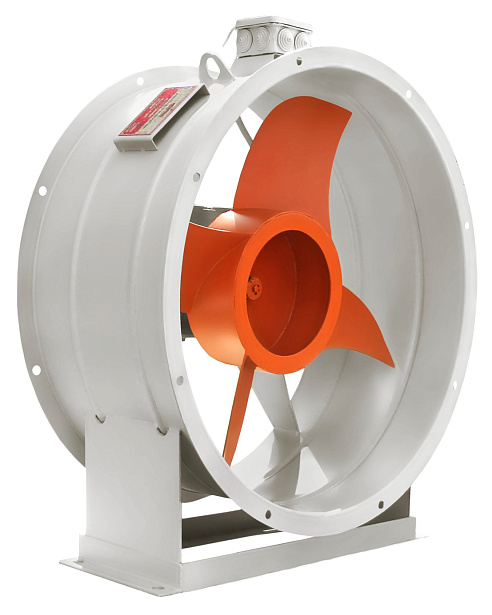

ВО 14-320 представляет собой вентилятор низкого давления и одностороннего всасывания. Его основные составные части:
- Корпус (цилиндрическая обечайка)
- Электродвигатель
- Рабочее колесо с лопастями (лопатками)
Рабочее колесо закреплено непосредственно на валу электродвигателя и расположено внутри цилиндрического корпуса.
Типоразмеры и варианты исполнения
Осевой вентилятор ВО 14-320 выпускается в семи типоразмерах с диаметром обечайки от 315 до 1278 мм. Число лопастей рабочего колеса — 3, 5 или 6.
Изделия общего назначения изготавливаются из углеродистой стали; для изготовления взрывозащищённых модификаций ВО 14-320 используются разнородные металлы. В производстве таких модификаций применяется сталь и латунь. Лопасти защищаются латунными накладками во избежание образования искр при случайном касании об обечайку.

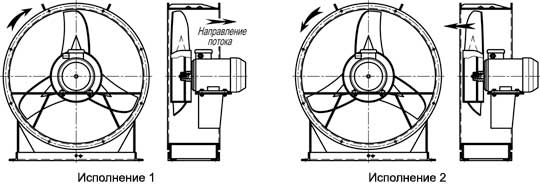

Направление воздушного потока может быть как на двигатель, так и от него.
Эксплуатационные условия
Высокие аэродинамические характеристики и надёжная конструкция обеспечивают бесперебойную работу вентилятора ВО 14-320 в диапазоне температур от -40°С до +40°С (умеренный климат) и от -10°С до +50°С (тропический климат). Вентилятор осевой ВО 14-320 предназначен для эксплуатации по 2 и 3 категориям размещения. Использование по 1-й категории возможно в умеренном климате при условии защиты двигателя от атмосферных осадков и прямых солнечных лучей.
Данный агрегат является полным аналогом ВО 06-300.
