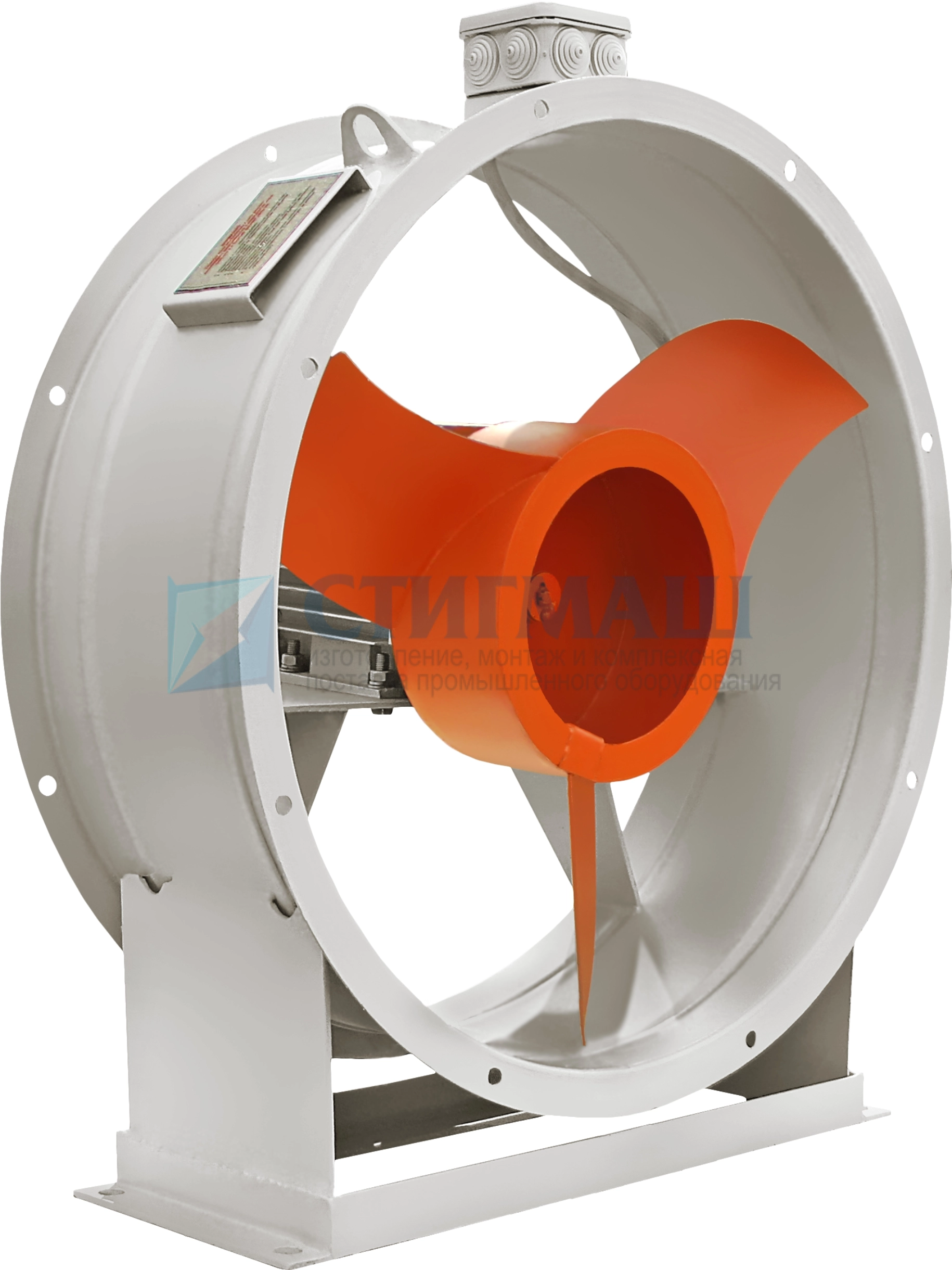

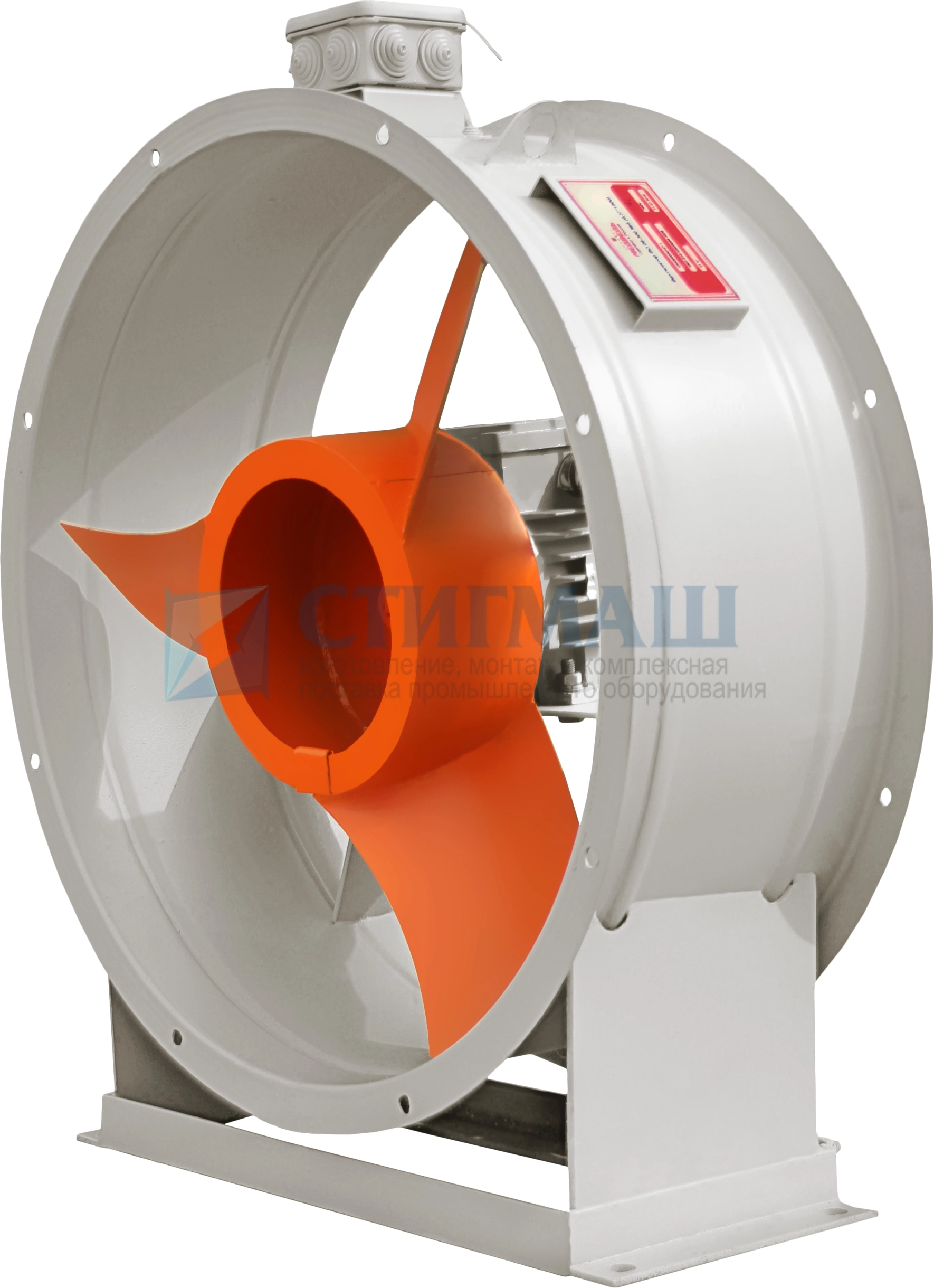

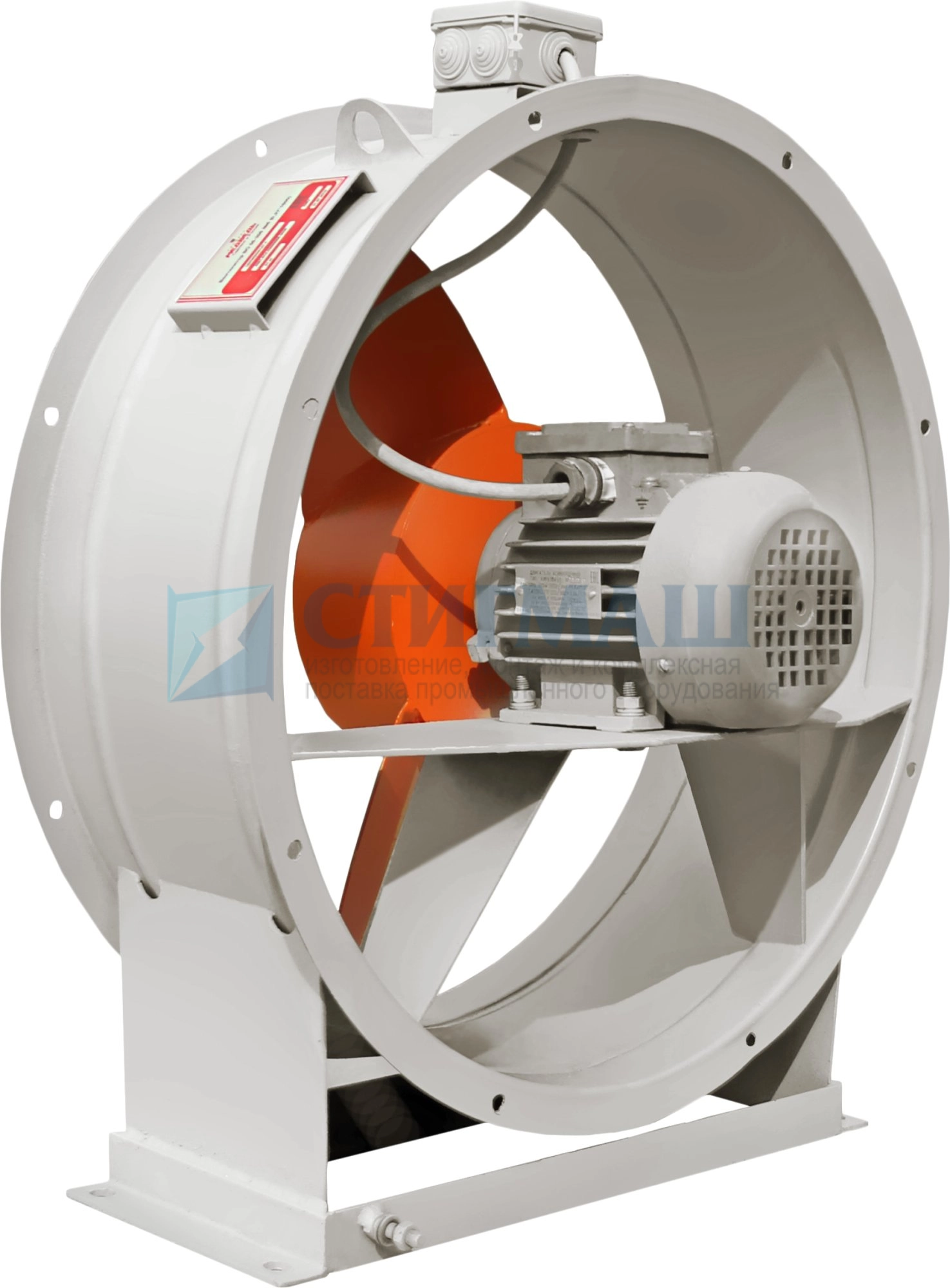

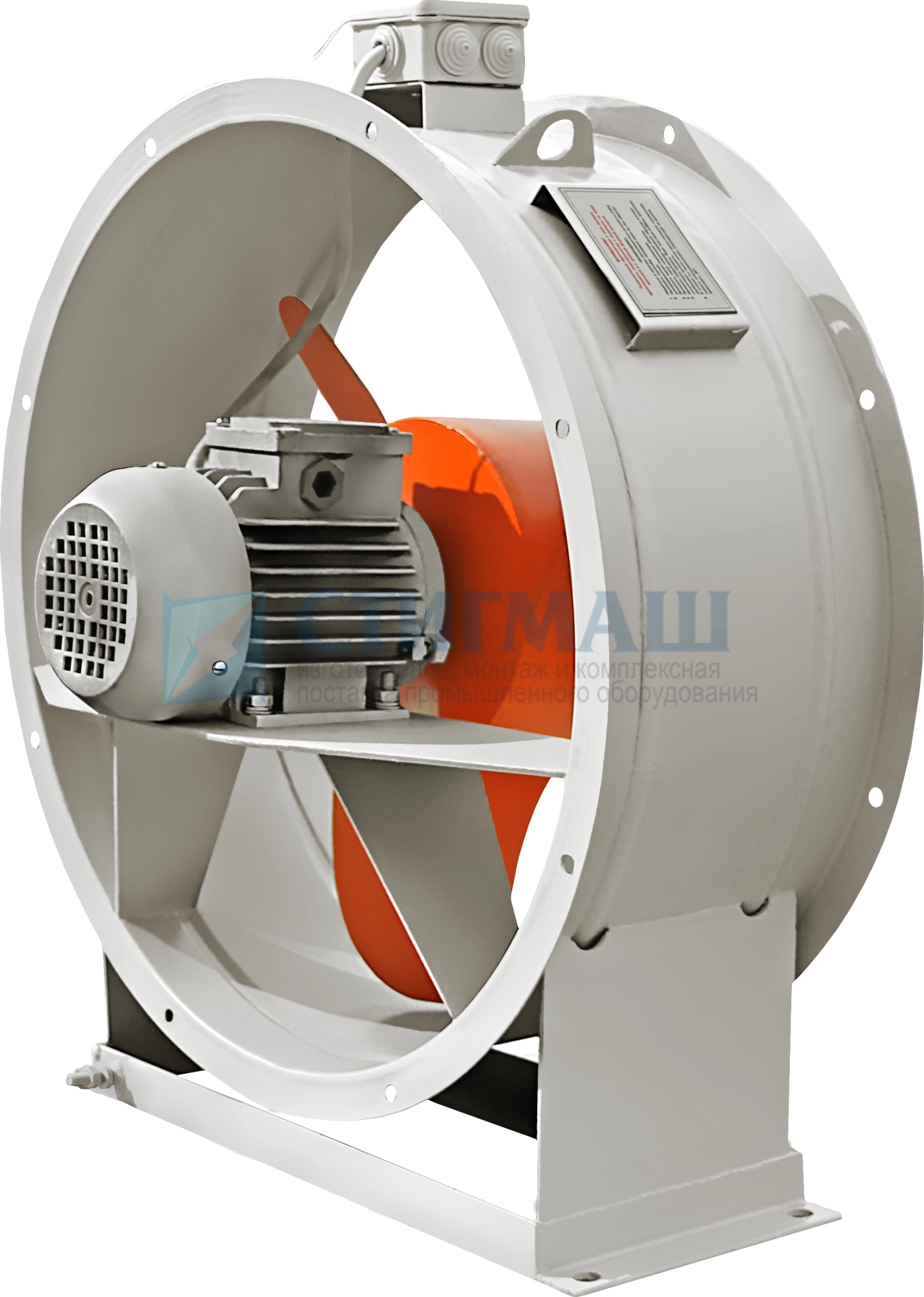

Вентилятор осевой ВО 06-300 №8 низкого давления, одностороннего всасывания, предназначен для перемещения воздушных масс и неагрессивных газовоздушных смесей.
Устанавливается в стационарных вентиляционных и отопительных системах зданий и сооружений различного предназначения, с сопротивлением не более 350 Па: гаражи, подвалы, тоннели, градирни, сушильные и покрасочные камеры, и т.д.
Вентилятор запрещено использовать в составе установок, в которых содержащиеся в воздушной смеси взрывоопасные вещества могут нагреваться до температуры воспламенения.
Вентилятор ВО 06-300 №8 общего назначения, изготавливается из углеродистой стали. При диаметре рабочего колеса 315 мм и электродвигателе мощностью 180 Вт обеспечивает производительность до 2800 кубометров в час. ВО 06-300 №8 может быть изготовлен в одном из трёх конструктивных исполнений по способу перемещения воздушной массы:
1 — вытяжка (поток направляется от рабочего колеса к электродвигателю);
2 — нагнетание (поток от электродвигателя к рабочему колесу);
3 — реверс (направление потока можно изменять).
Осевой вентилятор ВО 06-300 №8 предназначен для эксплуатации в условиях умеренного (У) и тропического (Т) климата, 1,2 и 3 категорий размещения, согласно требований ГОСТ 15150-69.
Вентилятор осевой ВО 06-300 №8 низкого давления, одностороннего всасывания, предназначен для перемещения воздушных масс и неагрессивных газовоздушных смесей.
Устанавливается в стационарных вентиляционных и отопительных системах зданий и сооружений различного предназначения, с сопротивлением не более 350 Па: гаражи, подвалы, тоннели, градирни, сушильные и покрасочные камеры, и т.д.
Вентилятор запрещено использовать в составе установок, в которых содержащиеся в воздушной смеси взрывоопасные вещества могут нагреваться до температуры воспламенения.
|
Масса не более, кг
|
59,8, 75 |
| Электродвигатель | |
|
Типоразмер
|
4АМ80А6, 4АМ100S4 |
|
Мощность, кВт
|
0,75, 3,0 |
|
Частота вращения, мин-1
|
1500, 1000 |
| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
13,9-18,3, 21,4-28,2 |
|
Полное давление, Па
|
121-81, 296-185 |
| D | D1 | D2 | D3 | d | d2 | A | Bmax | b | C | H | h | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 800 | 820 | 850 | 880 | 10 | 14 | 750 | 478 | 320 | 265 | 979 | 515 | 8 |
| n, мин-1; | Значение Lpi, дБ в октавных полосах f, Гц | LpA, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 920 | 91 | 93 | 94 | 95 | 91 | 86 | 76 | 71 | 100 |
| 1420 | 100 | 102 | 103 | 104 | 100 | 95 | 85 | 80 | 109 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3дБ выше уровня звуковой мощности, соответствуюшего номинальному режиму работы вентилятора.
