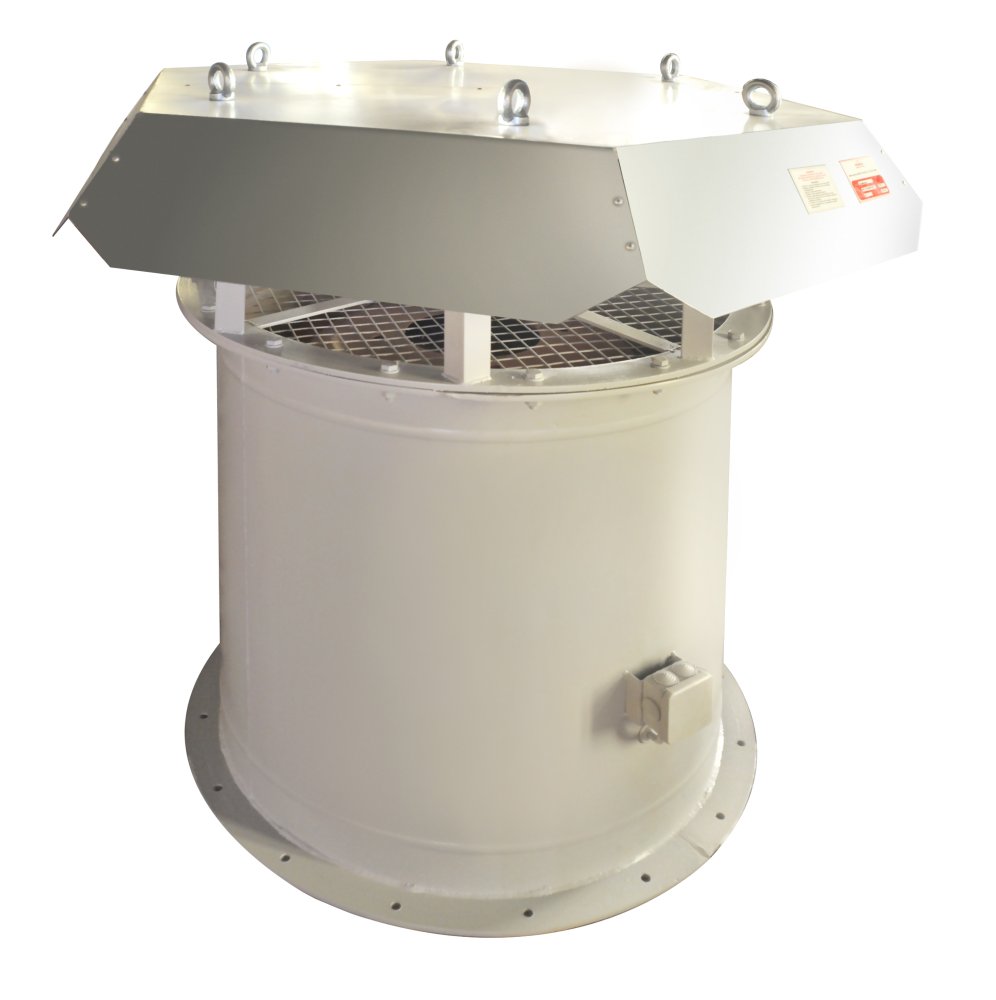

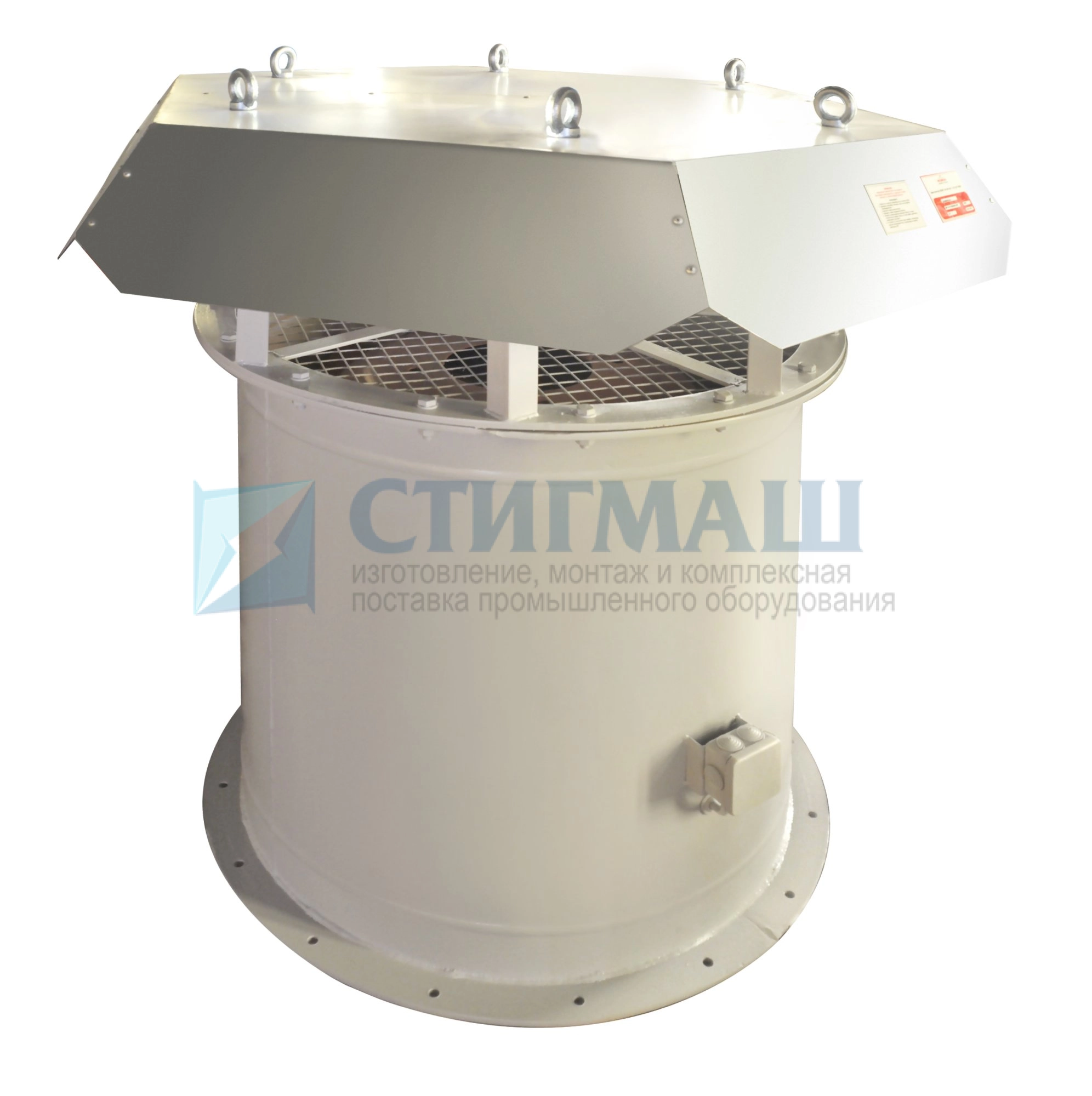

Крышные вентиляторы ВОКП 25-188 монтируются на кровлях зданий. Их предназначение — обеспечение подачи воздуха в лестничные и лифтовые зоны, а также предотвращение попадания дыма в эти зоны путём создания избыточного давления.
ВОКП представляют собой осевые вентиляторы низкого давления. Изделие выпускается в трёх видах компоновки:
- 01 — стакан с круглым фланцем, оснащён обратным клапаном
- 02 — то же, без обратного клапана
- 03 — стакан с квадратным фланцем, с обратным клапаном
Благодаря обратному клапану воздух не будет попадать внутрь помещений в то время, когда агрегат отключен. Осевые крышные вентиляторы эксплуатируются в условиях умеренного и тропического климата. Устанавливаются вне обслуживаемых помещений с постоянным присутствием людей.

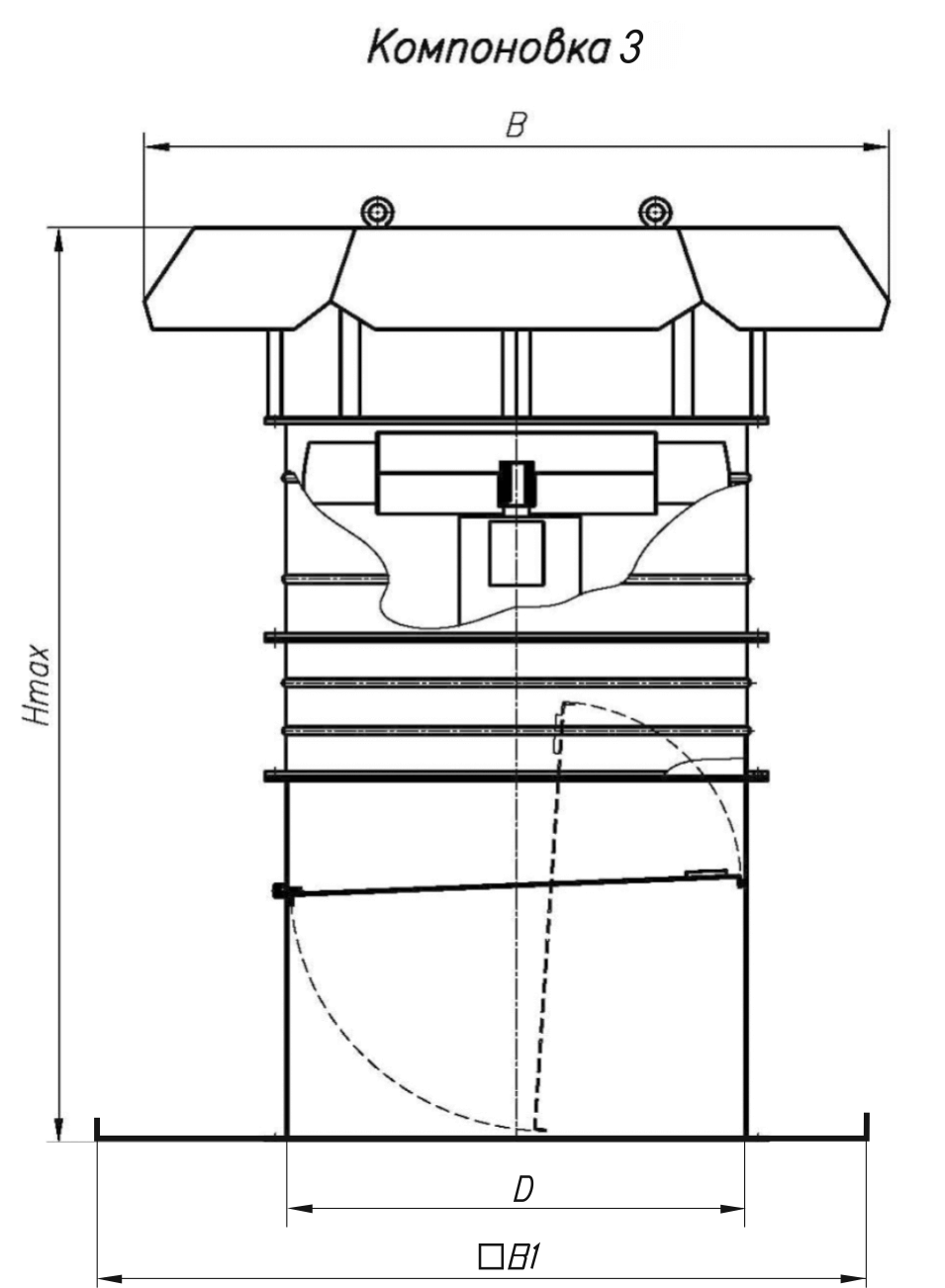

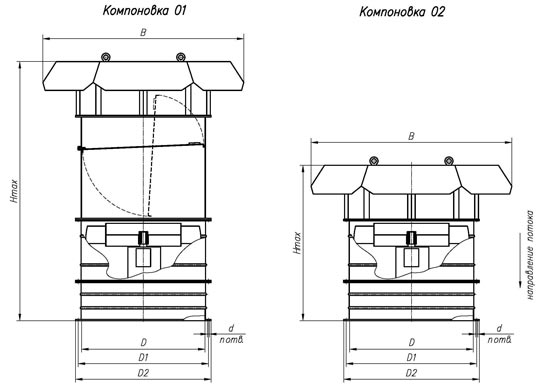

Габаритные и присоединительные размеры
| № вентилятора | В, мм | D, мм | D1, мм | D2, мм | Нmax, компоновка 01, мм | Нmax, компоновка 02, мм | d, мм | n |
|---|---|---|---|---|---|---|---|---|
| 8 | 1333 | 820 | 865 | 900 | 1575 | 1260 | 14 | 16 |
| 9 | 1425 | 900 | 940 | 980 | 1590 | 1300 | 10 | 12 |
| 10 | 1565 | 1000 | 1040 | 1090 | 1700 | 1335 | 14 | 16 |
| 11,2 | 1720 | 1120 | 1170 | 1200 | 1940 | 1410 | 10 | 16 |
| 12,5 | 1865 | 1250 | 1295 | 1344 | 2000 | 1480 | 10 | 16 |
| № вентилятора | B, мм | D, мм | B1, мм | Нmax, мм |
|---|---|---|---|---|
| 8 | 1333 | 820 | 1505 | 2180 |
| 9 | 1425 | 900 | 1505 | 2360 |
| 10 | 1565 | 1000 | 1650 | 2370 |
| 11,2 | 1720 | 1120 | 1650 | 2820 |
| 12,5 | 1865 | 1250 | 1780 | 2470 |

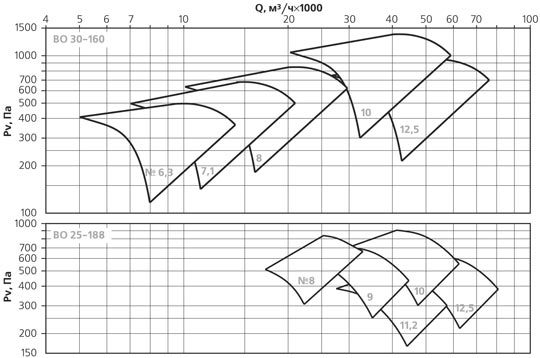

Технические характеристики вентиляторов ВОКП следует брать из существующих параметров осевых вентиляторов ВО 25-188 с уменьшением создаваемого вентилятором давления на значение потерь давления во входной шахте.

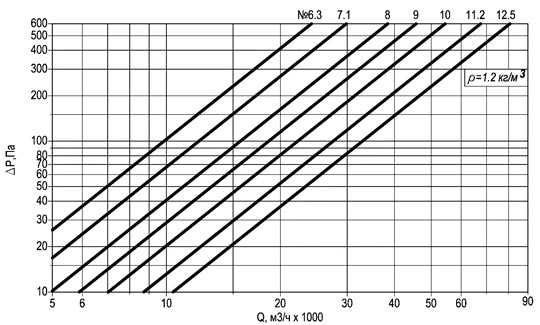

Ниже на графике приведены потери давления во входной шахте для вентиляторов различных типоразмеров.
