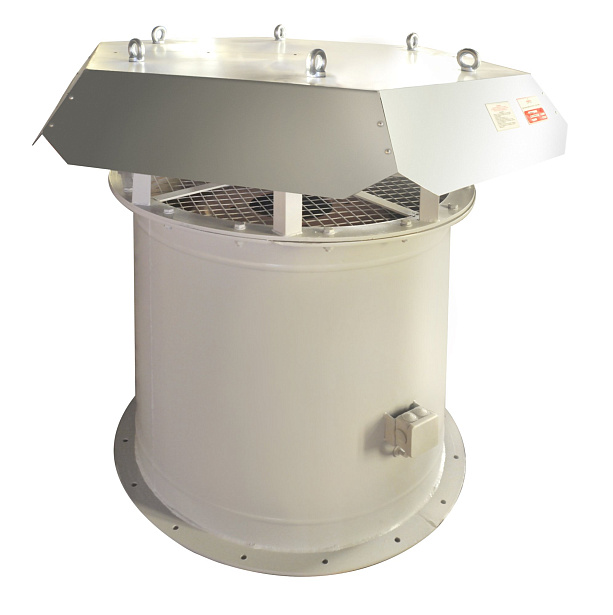

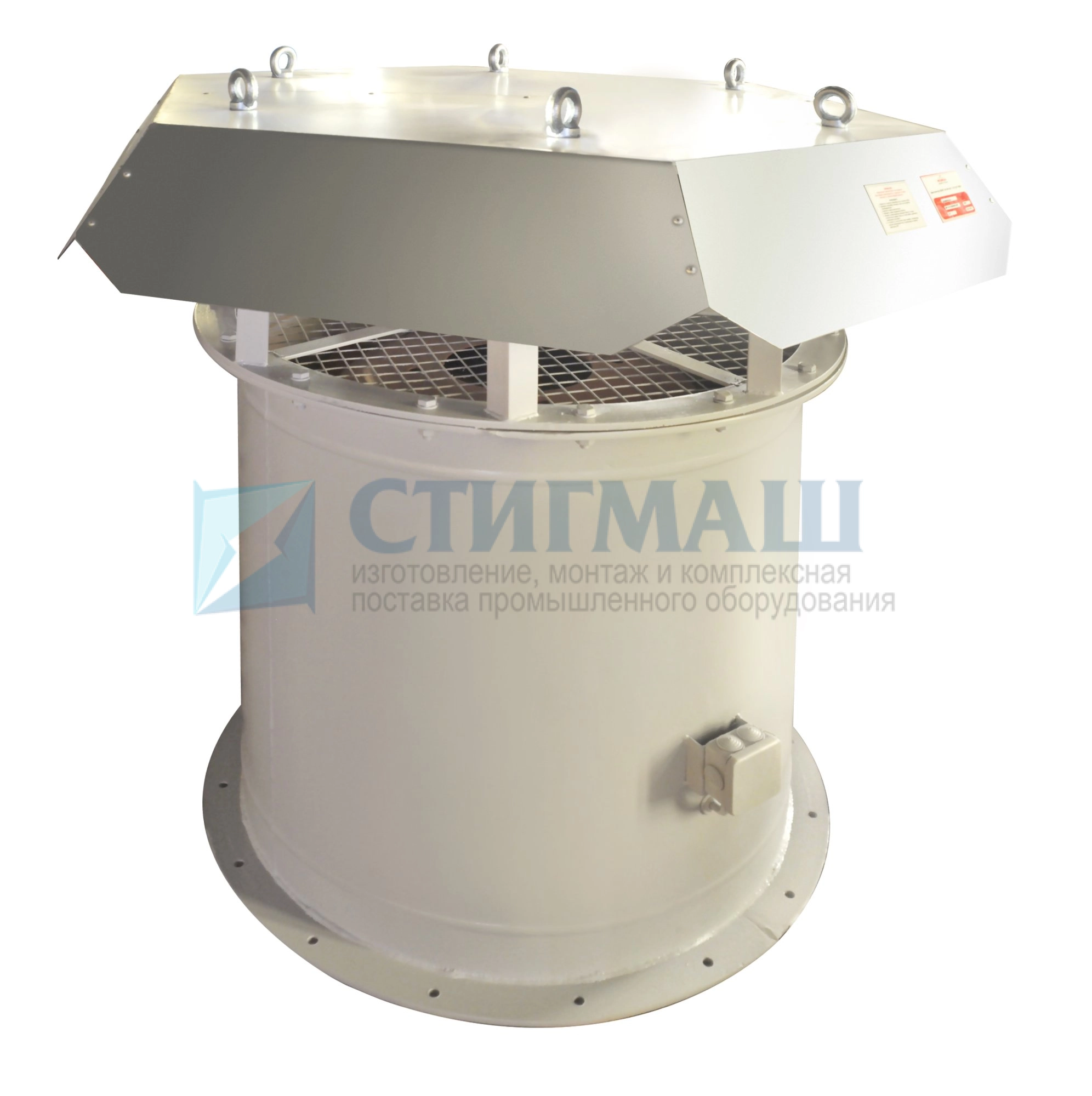

Крышные вентиляторы ВОКП 30-160 монтируются на кровлях зданий. Их предназначение — обеспечение подачи воздуха в лестничные и лифтовые зоны, а также предотвращение попадания дыма в эти зоны путём создания избыточного давления.
ВОКП представляют собой осевые вентиляторы низкого давления. Изделие выпускается в трёх видах компоновки:
- 01 — стакан с круглым фланцем, оснащён обратным клапаном
- 02 — то же, без обратного клапана
- 03 — стакан с квадратным фланцем, с обратным клапаном
Благодаря обратному клапану воздух не будет попадать внутрь помещений в то время, когда агрегат отключен. Осевые крышные вентиляторы эксплуатируются в условиях умеренного и тропического климата. Устанавливаются вне обслуживаемых помещений с постоянным присутствием людей.
Габаритные и присоединительные размеры
| № вентилятора | В, мм | D, мм | D1, мм | D2, мм | Нmax, компоновка 01, мм | Нmax, компоновка 02, мм | d, мм | n |
|---|---|---|---|---|---|---|---|---|
| 6,3 | 1090 | 630 | 690 | 730 | 1330 | 1020 | 12 | 12 |
| 7,1 | 1185 | 710 | 770 | 810 | 1400 | 1060 | 12 | 16 |
| 8 | 1333 | 800 | 860 | 900 | 1645 | 1290 | 12 | 16 |
| 10 | 1565 | 1000 | 1070 | 1110 | 1930 | 1475 | 14 | 16 |
| 12,5 | 1865 | 1250 | 1320 | 1350 | 2200 | 1690 | 14 | 20 |
| № вентилятора | B, мм | D, мм | B1, мм | Нmax, мм |
|---|---|---|---|---|
| 6,3 | 1090 | 630 | 1200 | 1700 |
| 7,1 | 1185 | 710 | 1285 | 1850 |
| 8 | 1333 | 800 | 1505 | 2160 |
| 9 | 1425 | 900 | 1505 | 2510 |
| 10 | 1565 | 1000 | 1650 | 2550 |
| 11,2 | 1720 | 1120 | 1650 | 2930 |
| 12,5 | 1865 | 1250 | 1780 | 3060 |
Технические характеристики вентиляторов ВОКП следует брать из существующих параметров осевых вентиляторов ВО 30-160 с уменьшением создаваемого вентилятором давления на значение потерь давления во входной шахте.
Ниже на графике приведены потери давления во входной шахте для вентиляторов различных типоразмеров.
