Вентилятор дымоудаления ВР 86-77 №6,3ДУ
Цена по запросу
Внимание! В связи с изменением курса валют актуальные цены уточняйте у менеджеров.
Вентилятор дымоудаления ВР 86-77 №6,3ДУ
Цена по запросу
Характеристики
|
Масса не более, кг
|
163, 180, 200 |
|
Частота вращения рабочего колеса,мин-1
|
935, 1435 |
| Электродвигатель | |
|
Типоразмер
|
АИР100L6, АИР112M4, АИР132S4 |
|
Мощность, кВт
|
2,2, 5,5, 7,5 |
| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
5,60-11,30, 8,60-12,00, 8,60-17,50 |
|
Полное давление, Па
|
185-115, 440-415, 440-265 |
Вентиляторы ВР 86-77ДУ и ВР 80-70ДУ 1-е исполнение.
| Размеры, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| А | А1 | А2 | А3 | А4 | а1 | а2 | Lmax | l | h | L1 | L2 |
| 410 | 400 | 400 | 475 | 475 | 435 | 435 | 1250 | 314 | 820 | 113 | 700 |
| L3 | D | D1 | d | d1 | d2 | t1 | T2 | N | n | n1 | n2 |
| 510 | 640 | 660 | 7 | 7 | 12 | 100 | 100 | 16 | 20 | 4 | 4 |
Положения корпуса вентилятор правого вращения.
Положения корпуса вентилятора левого вращения.
| Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| Пр135°, Л135° | Пр270°, Л270° | Пр315°, Л315° | ||||||
| B | b | H | B | b | H | B | b | H |
| 1286 | 526 | 605 | 985 | 564 | 487 | 1286 | 526 | 447 |
| Пр0°, Л0° | Пр45°, Л45° | Пр90°, Л90° | ||||||
| 1143 | 487 | 420 | 1052 | 447 | 760 | 985 | 564 | 656 |

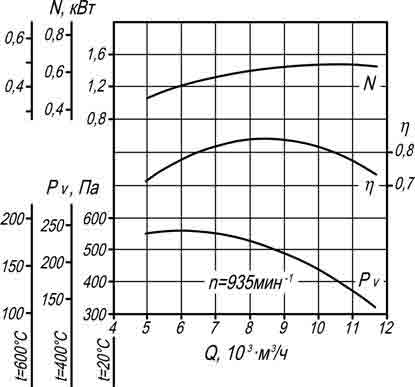

* 935 мин-1

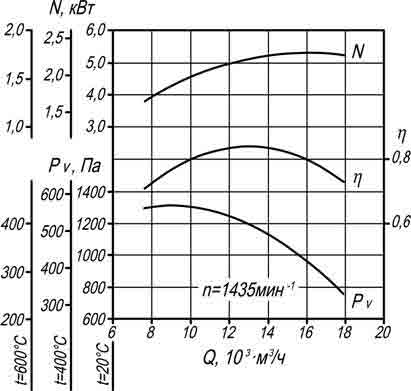

* 1435 мин-1
| n, мин-1 | Значение Lpi, дБ в октавных полосах f,Гц | LpA, ДБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 935 | 81 | 89 | 82 | 80 | 73 | 70 | 61 | 86 |
| 1435 | 92 | 100 | 93 | 91 | 89 | 81 | 72 | 97 |
