Вентилятор дымоудаления ВР 86-77 №3,15ДУ
Цена по запросу
Внимание! В связи с изменением курса валют актуальные цены уточняйте у менеджеров.
Вентилятор дымоудаления ВР 86-77 №3,15ДУ
Цена по запросу
Характеристики
|
Масса не более, кг
|
36, 39, 41, 51 |
|
Частота вращения рабочего колеса,мин-1
|
2811, 2874, 2871 |
| Электродвигатель | |
|
Типоразмер
|
АИР71B2, АИР80A2, АИР80B2, АИР90L2 |
|
Мощность, кВт
|
1,1, 1,5, 2,2, 3,0 |

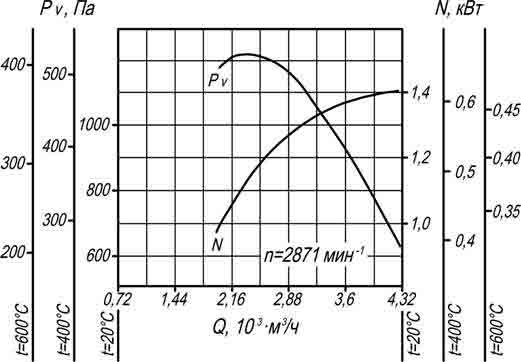

| Параметры в рабочей зоне | |
|
Производ. 10³ х м³/час
|
1,94-2,34, 2,27-4,32 |
|
Полное давление, Па
|
380-390, 378-210, 408-208 |
Вентиляторы ВР 86-77ДУ и ВР 80-70ДУ 1-е исполнение.
| Размеры, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| А | А1 | А2 | А3 | А4 | а1 | а2 | Lmax | l | h | L1 | L2 |
| 205 | 200 | 200 | 270 | 270 | 240 | 240 | 625 | 163 | 410 | 93 | 400 |
| L3 | D | D1 | d | d1 | d2 | t1 | T2 | N | n | n1 | n2 |
| 220 | 318 | 350 | 7 | 7 | 10 | 100 | 100 | 8 | 12 | 2 | 2 |
Положения корпуса вентилятор правого вращения.
Положения корпуса вентилятора левого вращения.
| Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| Пр135°, Л135° | Пр270°, Л270° | Пр315°, Л315° | ||||||
| B | b | H | B | b | H | B | b | H |
| 664 | 262 | 301 | 507 | 282 | 243 | 664 | 262 | 223 |
| Пр0°, Л0° | Пр45°, Л45° | Пр90°, Л90° | ||||||
| 585 | 242 | 225 | 524 | 223 | 402 | 507 | 282 | 343 |
| n, мин-1 | Значение Lpi, дБ в октавных полосах f,Гц | LpA, ДБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1350 | 68 | 76 | 69 | 67 | 65 | 57 | 48 | 74 |
| 2850 | 81 | 84 | 92 | 85 | 83 | 81 | 73 | 92 |
