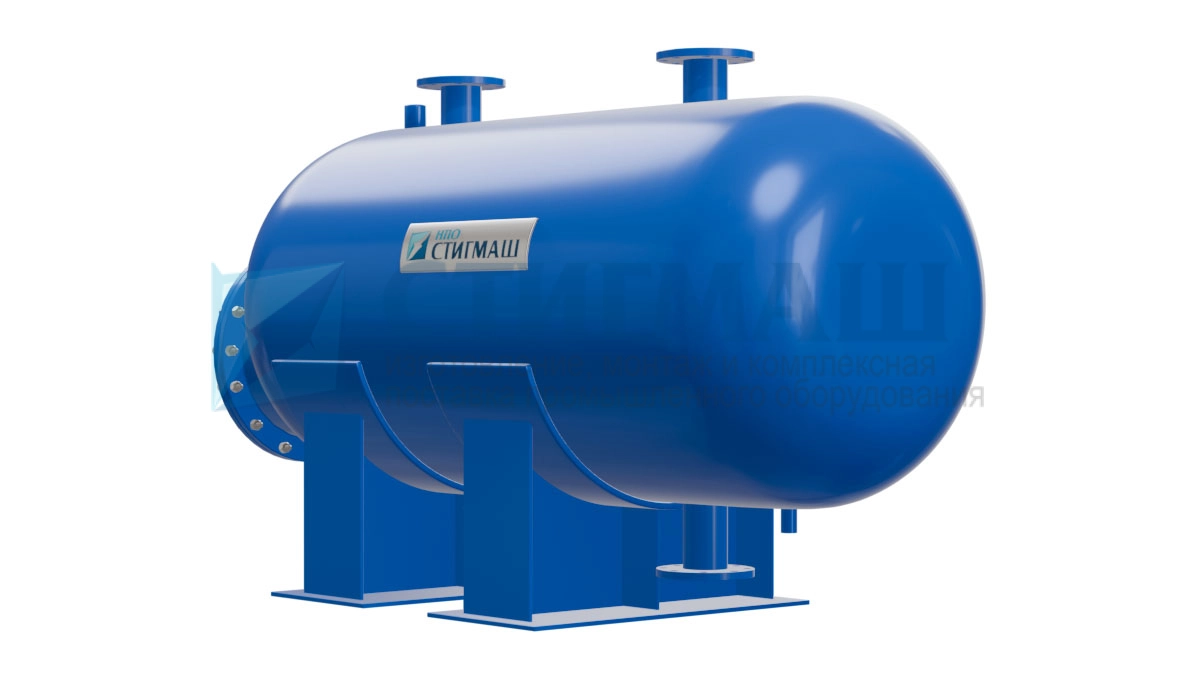

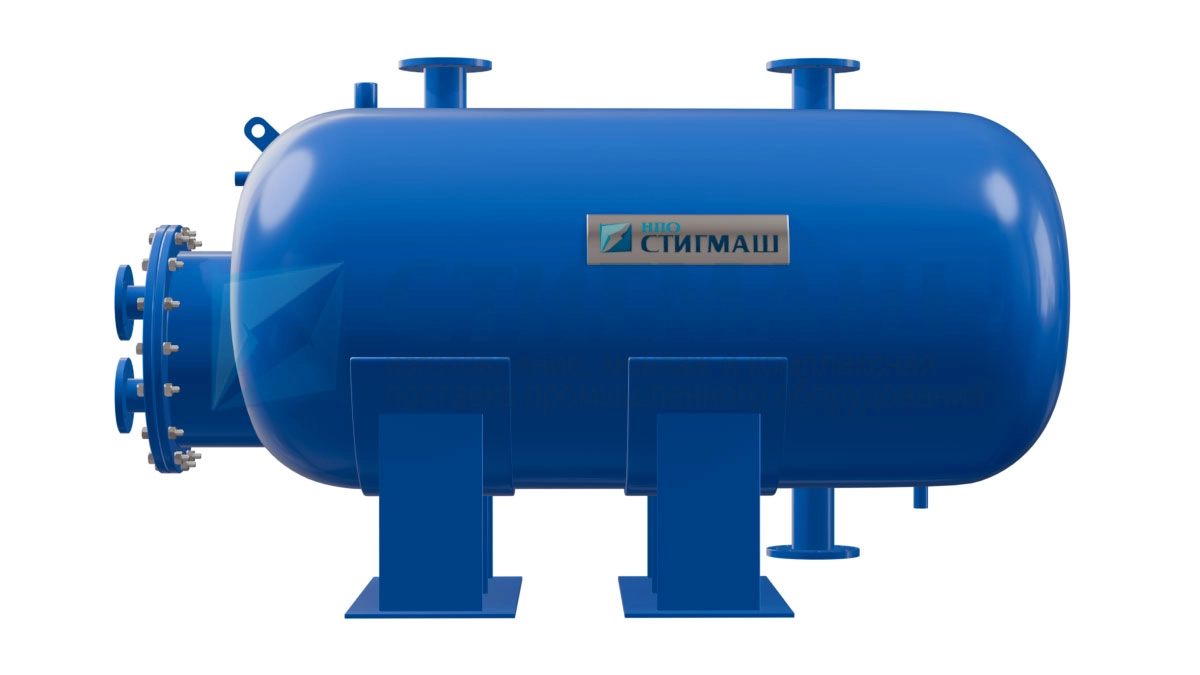

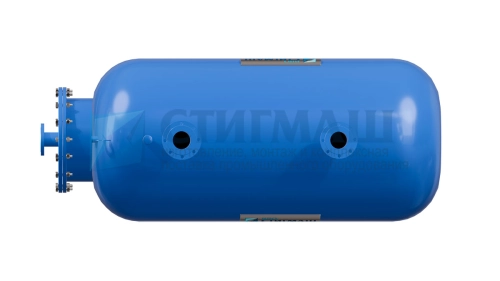

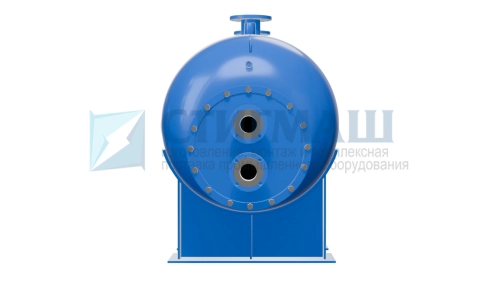

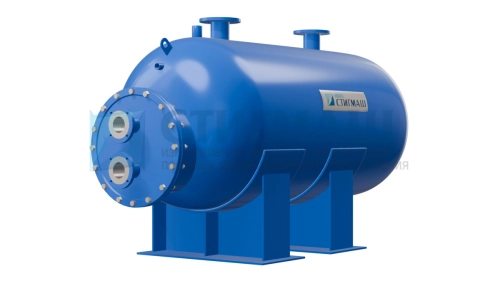

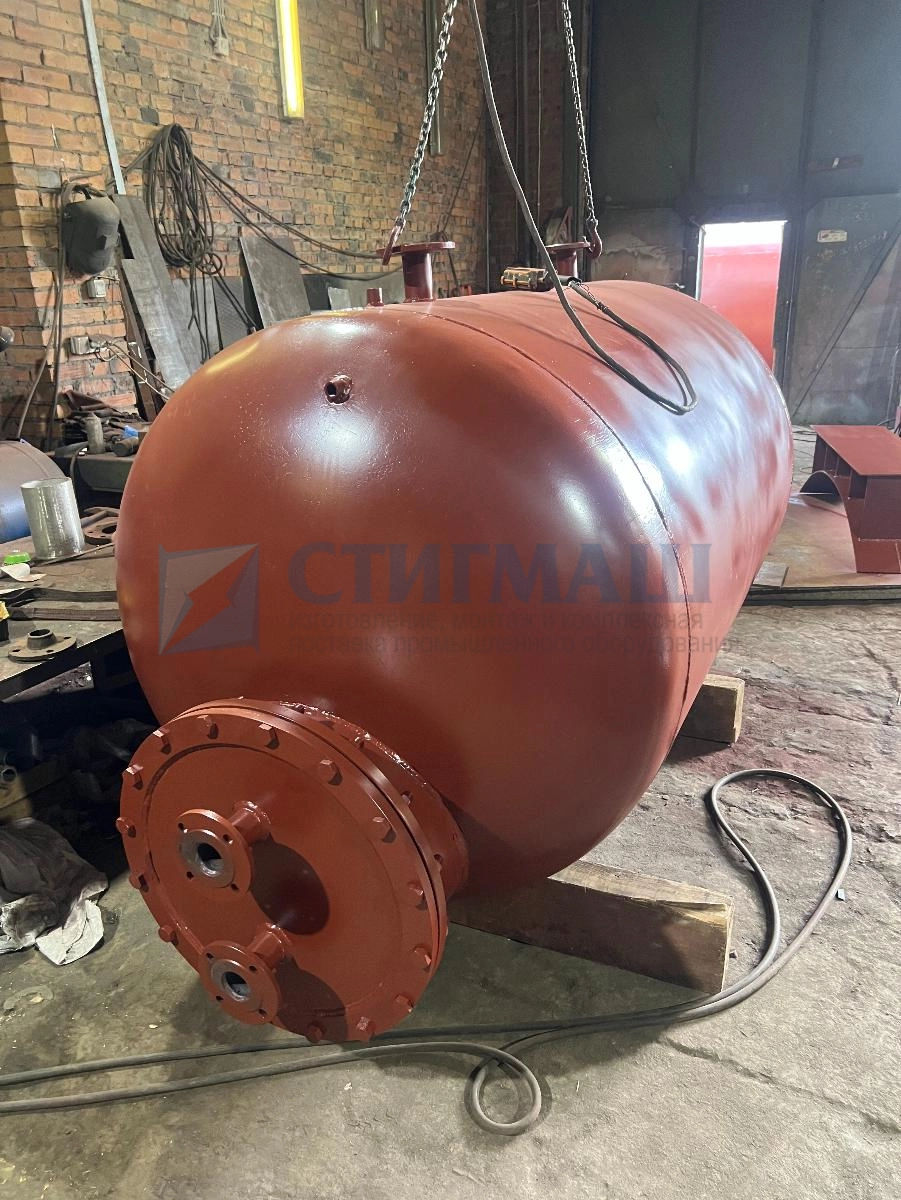

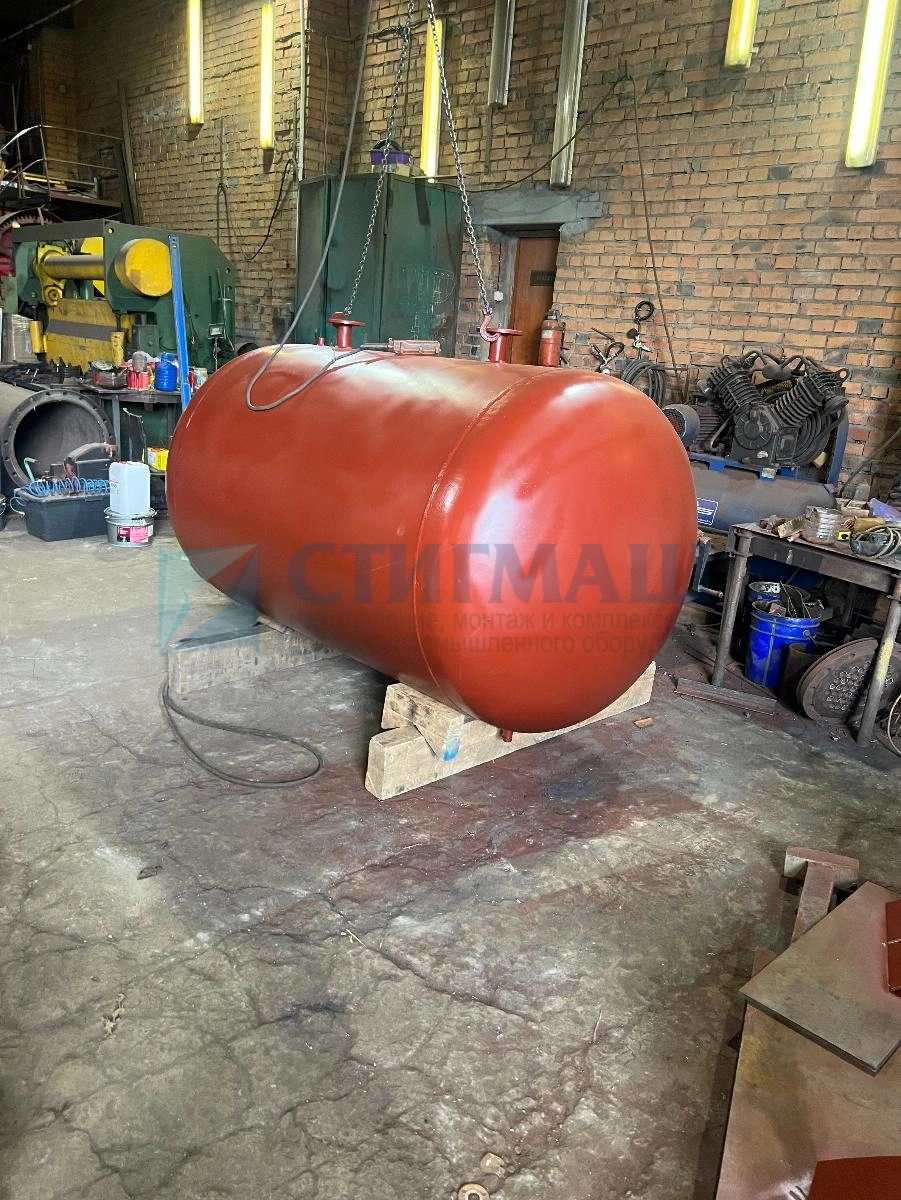

Паровой ёмкостной подогреватель ВПЕГ-1.6 СТД 3069 горизонтального типа используется в системах горячего водоснабжени с периодическим её разборомя для нагрева воды, а также на самые разнообразные производственно-хозяйственные нужды.
Полный назначенный срок службы ВПЕГ-1.6 СТД 3069. – 20 лет.
Гарантийный срок эксплуатации – 24 месяца с момента включения установки в эксплуатацию, но не более 36 месяцев со дня отгрузки в адрес потребителя.
Паровой ёмкостной подогреватель ВПЕГ-1.6 СТД 3069 горизонтального типа используется в системах горячего водоснабжения с периодическим её разбором для нагрева воды, а также на самые разнообразные производственно-хозяйственные нужды.
Водоподогреватели паровые ВПЕГ (старое обозначение СТД) конструктивно представляют собой кожухотрубный теплообменник, который состоит из цилиндрического корпуса с плоскими или эллиптическими днищами, и змеевика. Рабочую ёмкость водоподогревателя ВПЕГ составляет количество воды, которая находится выше змеевика.
На устройстве установлены: термометр для контроля температуры воды на выходе; манометр для измерения давления и предохранительный клапан.
При использовании устройств в системах ГВС для нормального функционирования системы, как правило, устанавливают два водоподогревателя: с одного производят разбор воды, в другом — подогрев.
Расшифровка обозначения ВПЕГ-1.6 СТД 3069: ВПЕГ — водоподогреватель паровой ёмкостный горизонтальный; 1600 — полезная ёмкость в л.
Паровой ёмкостной подогреватель ВПЕГ-1.6 СТД 3069 горизонтального типа используется в системах горячего водоснабжени с периодическим её разборомя для нагрева воды, а также на самые разнообразные производственно-хозяйственные нужды.
Полный назначенный срок службы ВПЕГ-1.6 СТД 3069. – 20 лет.
Гарантийный срок эксплуатации – 24 месяца с момента включения установки в эксплуатацию, но не более 36 месяцев со дня отгрузки в адрес потребителя.
|
S пов. нагрева, м²
|
2,45 |
|
Емкость общая, л
|
1880 |
|
Емкость раб., л
|
1600 |
|
Масса водоподогревателя, кг
|
930 |
|
Масса подогрев. полностью запол. водой, кг
|
2810 |
|
P проб в корпусе, МПа
|
0,8 (0,9) |
|
P раб в корпусе, МПа
|
0,5 (0,5..0,7) |
|
T°С max в змеев.
|
170 |
|
T°С max в корпусе
|
75 |
Габаритные размеры
| Обозначение | Размеры, мм | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дн | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | B | B1 | H | H1 | h | |
| ВПЕГ-1.6 | 3425 | 1050 | 2500 | 2600 | 260 | 80 | 880 | 560 | 1750 | 764 | 135 | ||||
Присоединительные размеры
| Обз. | Наименование | Кол. | Условные | Присоединитель. размеры, мм | ||||
|---|---|---|---|---|---|---|---|---|
| Dy, мм | Ру, кгс/см2 | Øнар | Ø окр отв. | Øотв | кол. отв. | |||
| A | Вход нагреваемой воды | 1 | 80 | - | 195 | 160 | 18 | 4 |
| Б | Выход нагреваемой воды | 1 | 80 | - | 195 | 160 | 18 | 4 |
| В | Вхов греющего пара | 1 | 65 | - | 180 | 145 | 18 | 4 |
| Г | Bыxoд конденсата | 1 | 65 | - | 180 | 145 | 18 | 4 |
| Д | Слив воды | 1 | 25 | - | - | - | - | - |
| Е | Сброс воды для ВПЕГ-1.0; -1,6; -2,5 | 1 | 50 | - | 160 | 125 | 18 | 4 |
| Е | Сбоос воды для ВПЕГ-4,0 | 1 | 80 | - | 195 | 160 | 18 | 4 |
