Водоводяные подогреватели высокого давления ПВ-150-3М используются для нагрева воды в системах отопления и горячего водоснабжения зданий и сооружений различного предназначения. Устанавливаются в котельных, тепловых пунктах, или в местах ввода тепловой магистрали в здание.

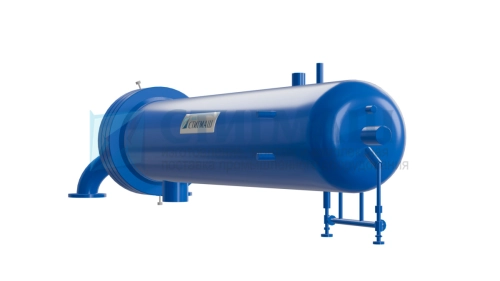

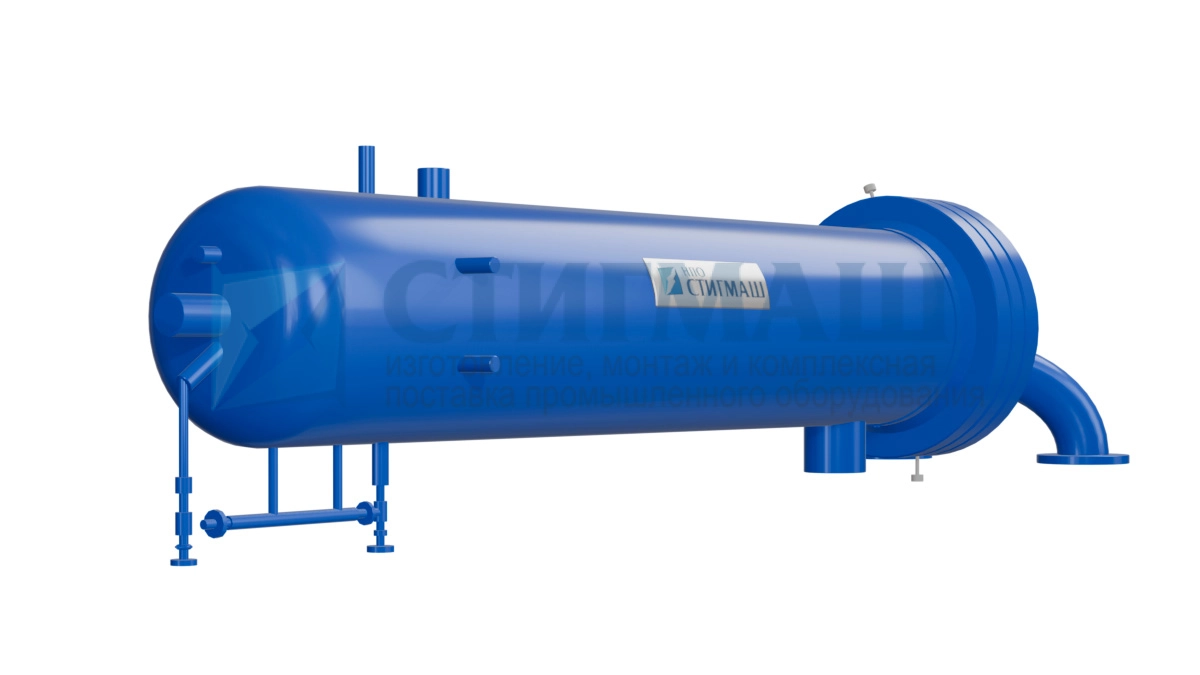

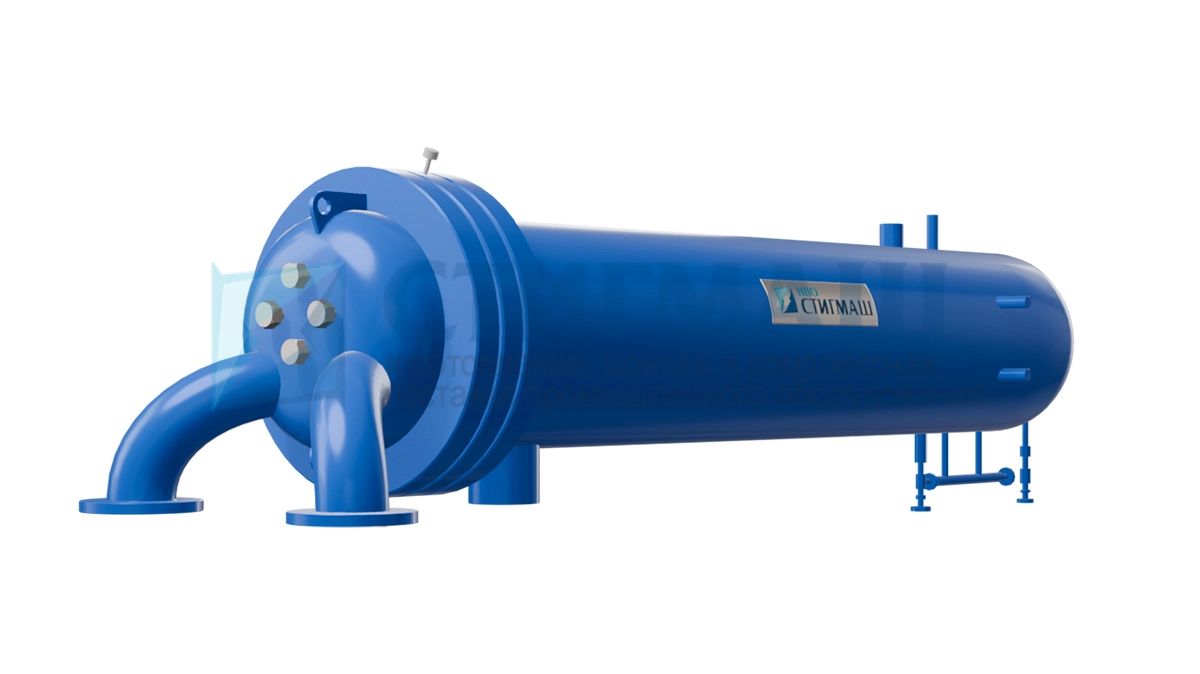

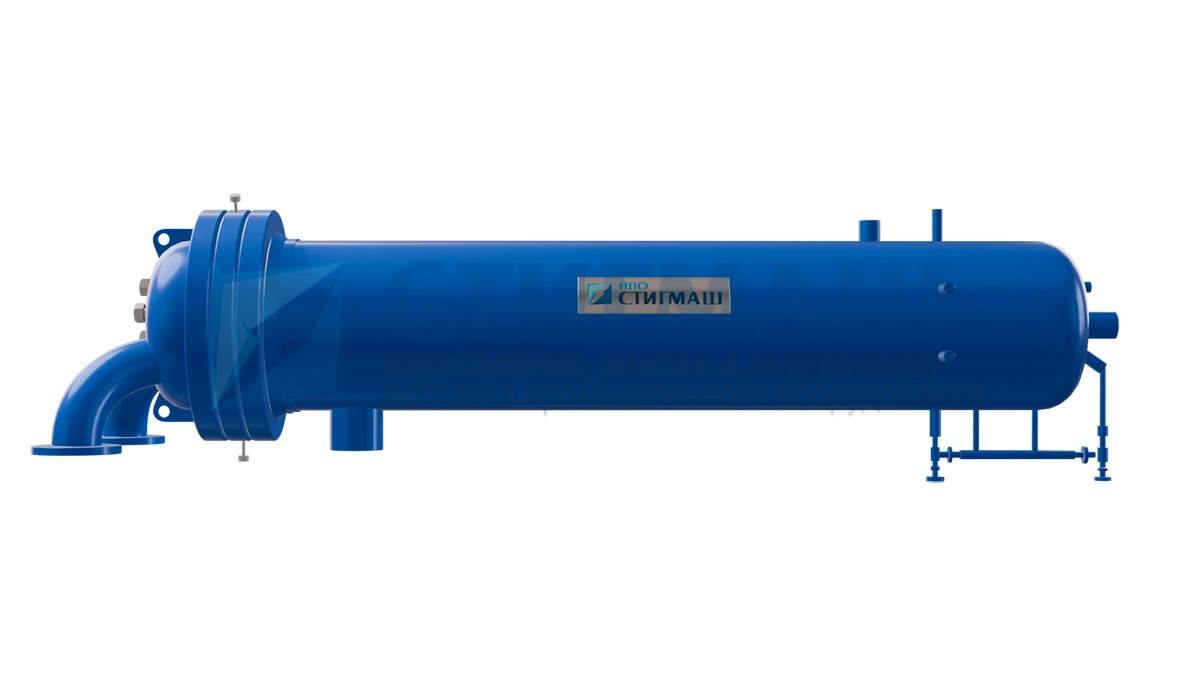

Водоводяной подогреватель ПВ-150-3М представляет собой вертикально расположенный кожухотрубный теплообменник, который состоит из корпуса, системы труб и водяной камеры. Может использоваться как отдельно, так и в составе модульной конструкции, составленной из нескольких подогревателей ПВ, соединённых между собой посредством соединительных калачей. Такие конструкции устанавливают при необходимости достижения требуемых тепловых характеристик.
Теплоносителем выступает перегретая вода, которая через теплообменник нагревает сетевую воду. Греющая вода движется в межтрубном пространстве, нагреваемая по трубам трубной системы, в противотоке.
Расшифровка обозначения ПВ-150-3М: ПВ — тип подогревателя; 150 — площадь поверхности теплообмена (м2); 4 — модификация.
Водоводяные подогреватели высокого давления ПВ-150-3М используются для нагрева воды в системах отопления и горячего водоснабжения зданий и сооружений различного предназначения. Устанавливаются в котельных, тепловых пунктах, или в местах ввода тепловой магистрали в здание.
|
Номинальный расход воды, т/ч
|
250 |
|
Масса подогрев. полностью запол. водой, кг
|
10336 |
|
T воды max,°C
|
200 |
|
T пара max,°C
|
340 |
|
Высота выемной части, мм
|
3131 |
|
Колличество ходов воды
|
4 |
|
Макс. абсолют. раб. давление в корпусе, MПа(кгс/cm²)
|
1.5 |
|
Макс. абсолют. раб. давление в трубной системе, MПа(кгс/cm²)
|
5.2 |
|
Масса (сухая) выемной части, кг
|
2999 |
|
Масса (сухая) подогревателя, кг
|
6784 |
|
Масса подогр. с водой в трубной системе , кг
|
7987 |
|
Объем корпуса, л
|
2349 |
|
Объем трубной системы, л
|
1203 |
|
Поверхность нагрева, м²
|
150 |
|
в трубной системе
|
6.825 |
|
в корпусе
|
2.53 |
