Устройство и принцип работы подогревателей высокого давления

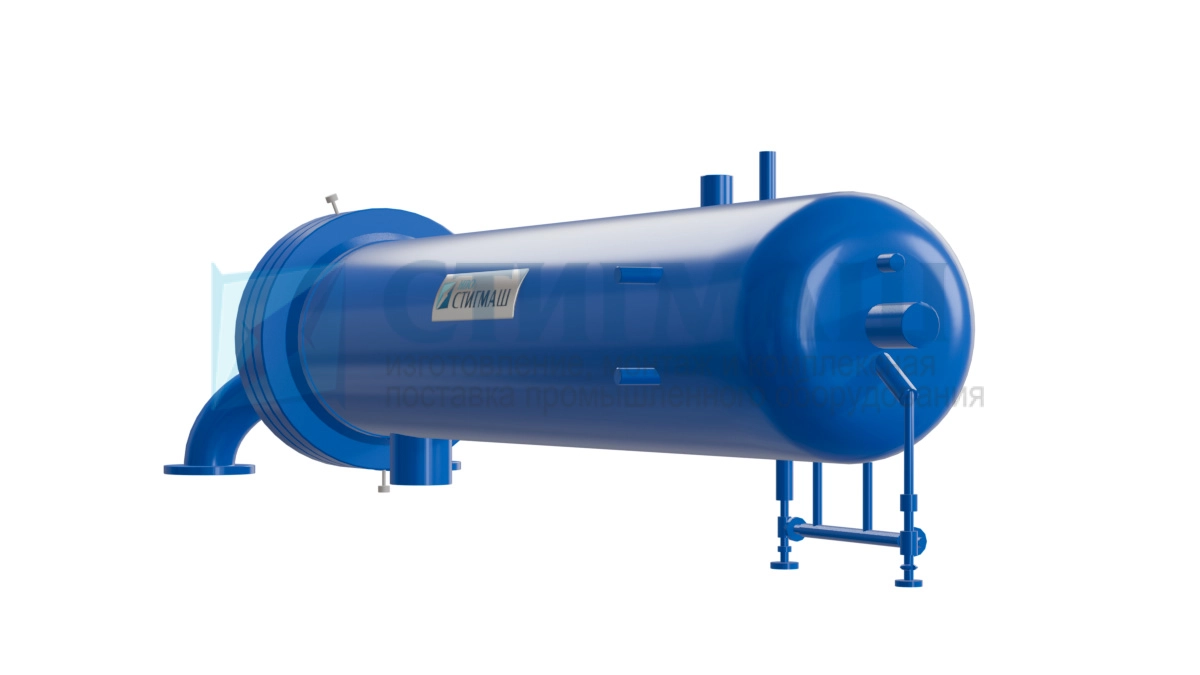

Теплообменник ПВД — поверхность, набранная из свитых в спираль труб. Число в маркировке изделия обозначает площадь поверхности теплообмена, цифра — модификацию. Например, ПВ-60-4 означает «подогреватель высокого давления вертикального типа с поверхностью нагрева 60 м2, модификация 4».
В конструкцию трубной системы входят также и коллекторные трубы, предназначенные для сбора и распределения воды.
Сегментные перегородки на каркасе трубной системы направляют поток пара и служат промежуточными опорами для труб теплообменника.

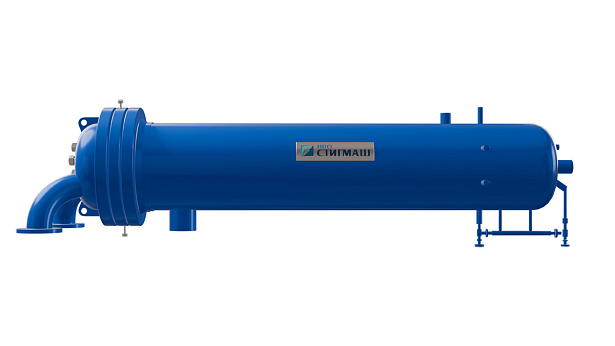

Водяная камера состоит из:
- обечайки
- эллиптического днища
- соединительного фланца
- патрубков подвода и отвода воды
Внутри камера разделена на отсеки, с помощью которых вода совершает четыре хода. Сверху устанавливается специальный клапан для вывода воздуха из водяной камеры во время испытания подогревателя высокого давления. Верхняя часть корпуса соединяется с нижней при помощи фланцевого соединения. Это позволяет получить доступ к узлам для профилактического осмотра или ремонта.

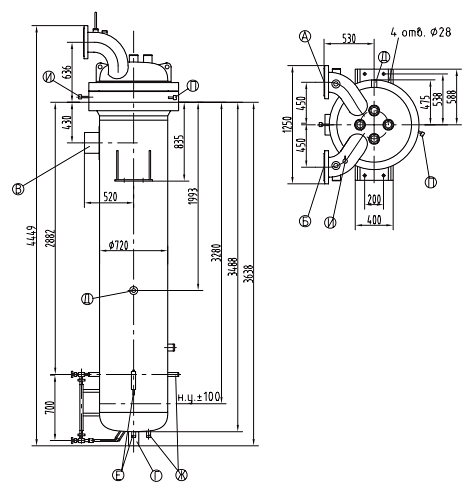

На чертеже наглядно представлены все основные узлы устройства.
Предназначенная для подогрева вода подаётся в трубы теплообменника. Пар через пароподводящий патрубок поступает в межтрубное пространство и конденсируется, проходя между направляющими перегородками.
Конденсат накапливается в нижней эллиптической части корпуса, и отводится через регулирующий клапан. Для регулирования нормального уровня конденсата в корпусе сетевого подогревателя высокого давления ПВ и управления клапаном используется электронное автоматическое устройство. Благодаря этому удаётся не допустить выхода пара из корпуса.
