Подогреватель мазута типа ПМ 25-6 предназначен для подогрева мазута в растопочной системе мазутоподготовки.
Расчетный срок службы подогревателя мазута – 20 лет.
Гарантийный срок эксплуатации – 24 месяца с момента ввода ПМ 25-6 в эксплуатацию, но не более 36 месяцев со дня отгрузки потребителю, при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Скачать опросный лист
Подогреватели мазута ПМ 25-6 предназначены для подогрева топочного мазута до технологической температуры перед подачей в форсунки жидкотопливных котельных и технологических агрегатов, теплогенераторов, производственных печей.
Топочный мазут применяется в самых разных отраслях промышленности. Необходимость использования подогревателей обусловлена особенностью мазута: материал застывает при температуре 10-40°С.

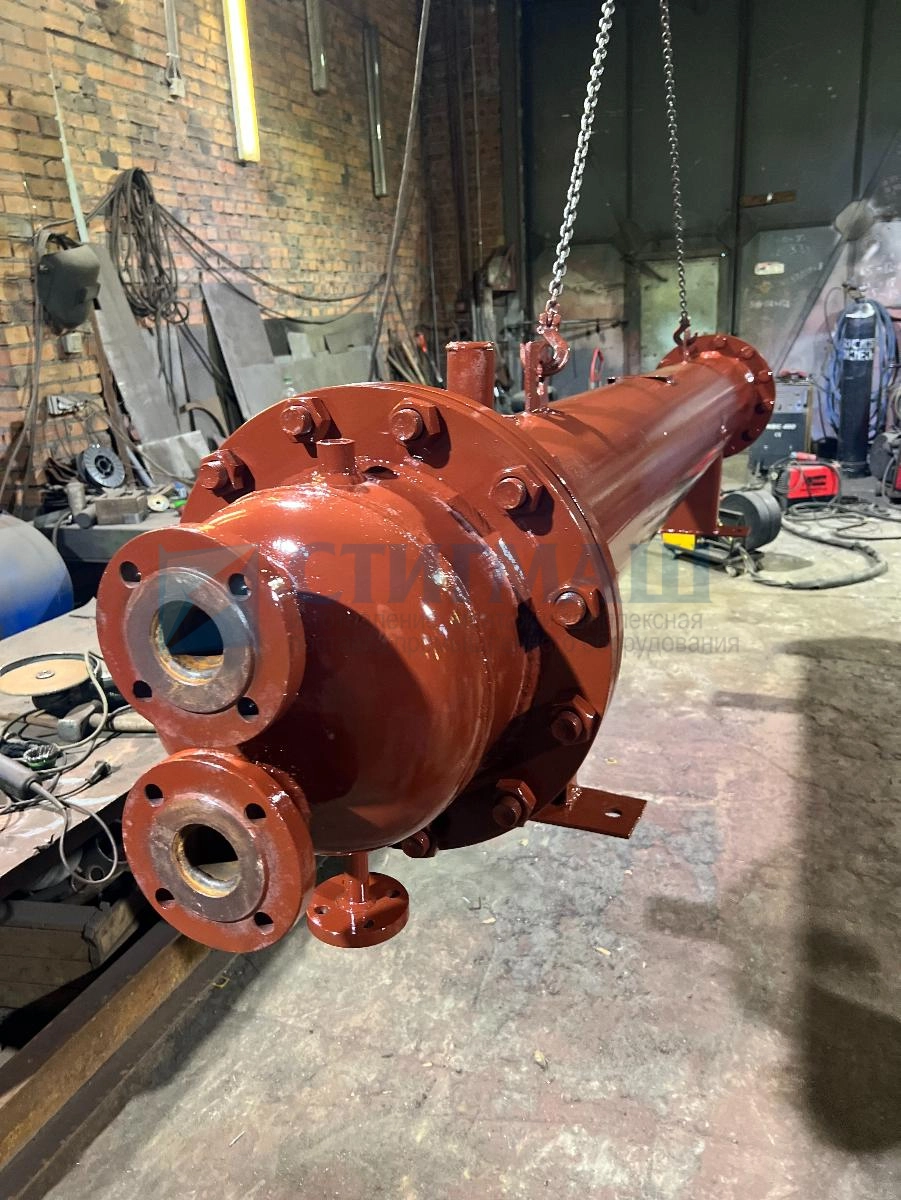

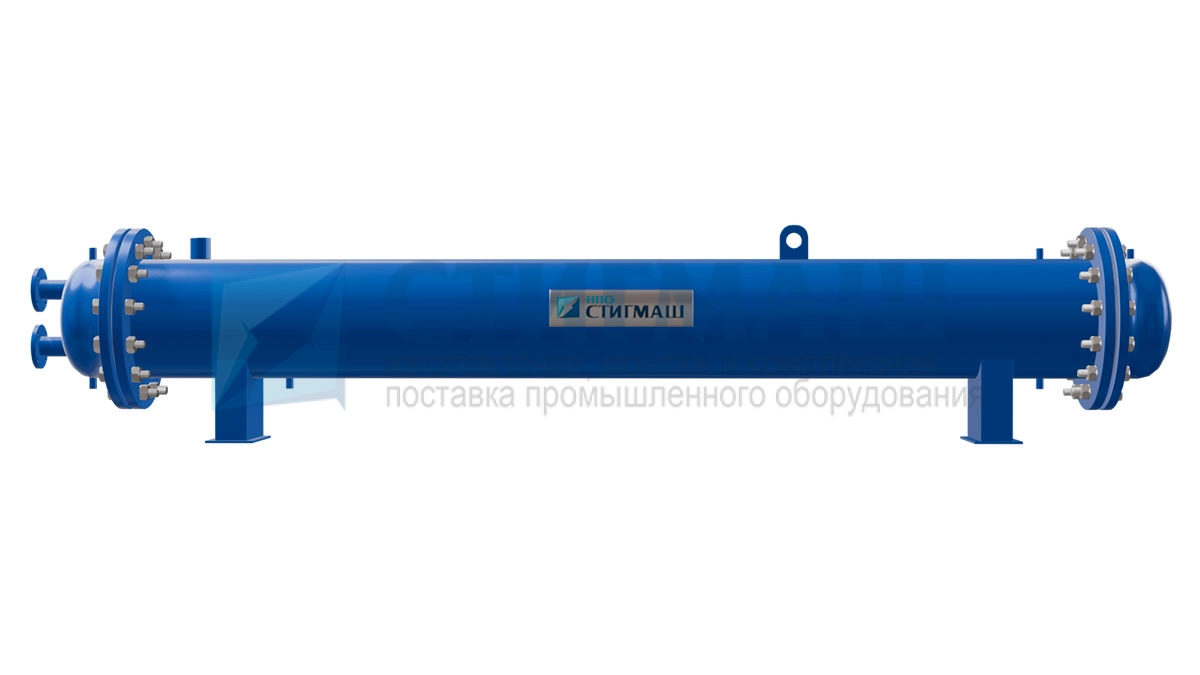

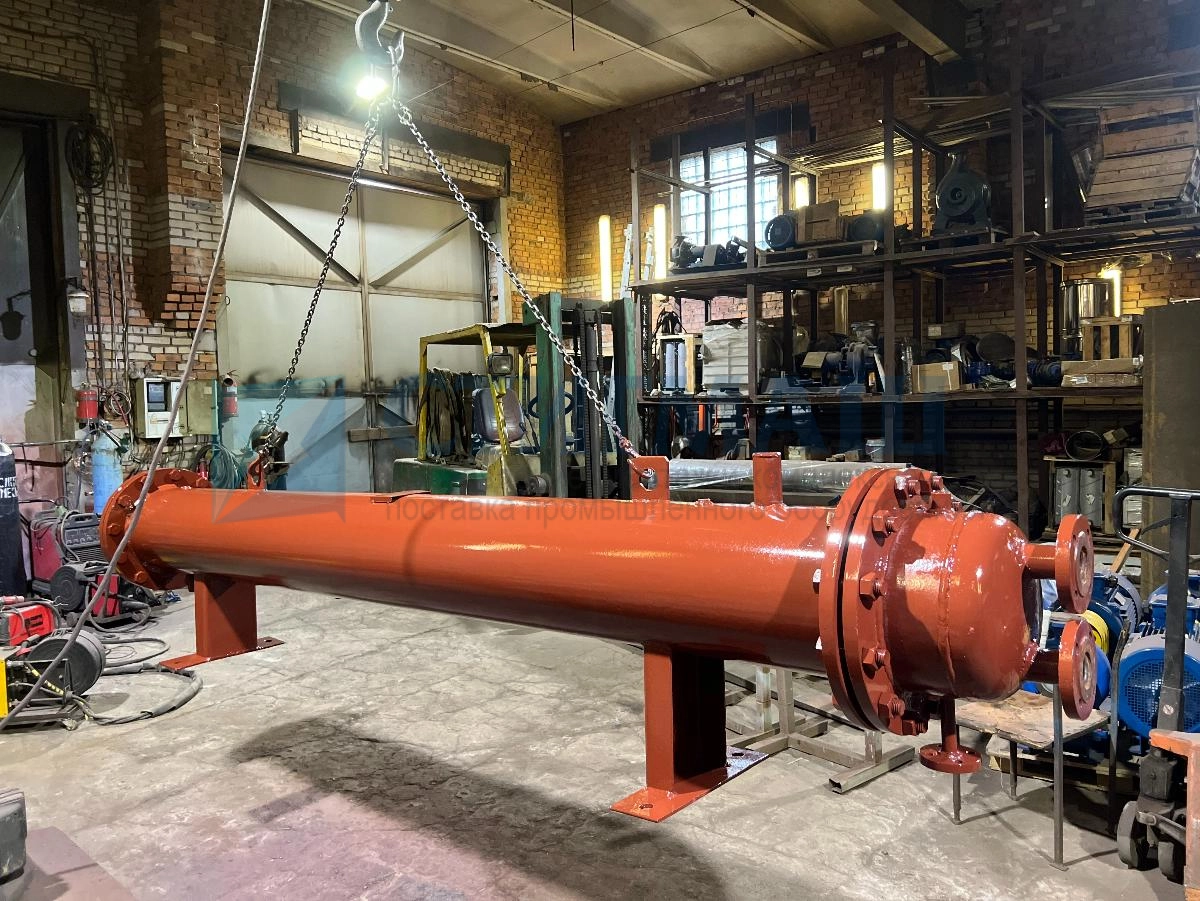

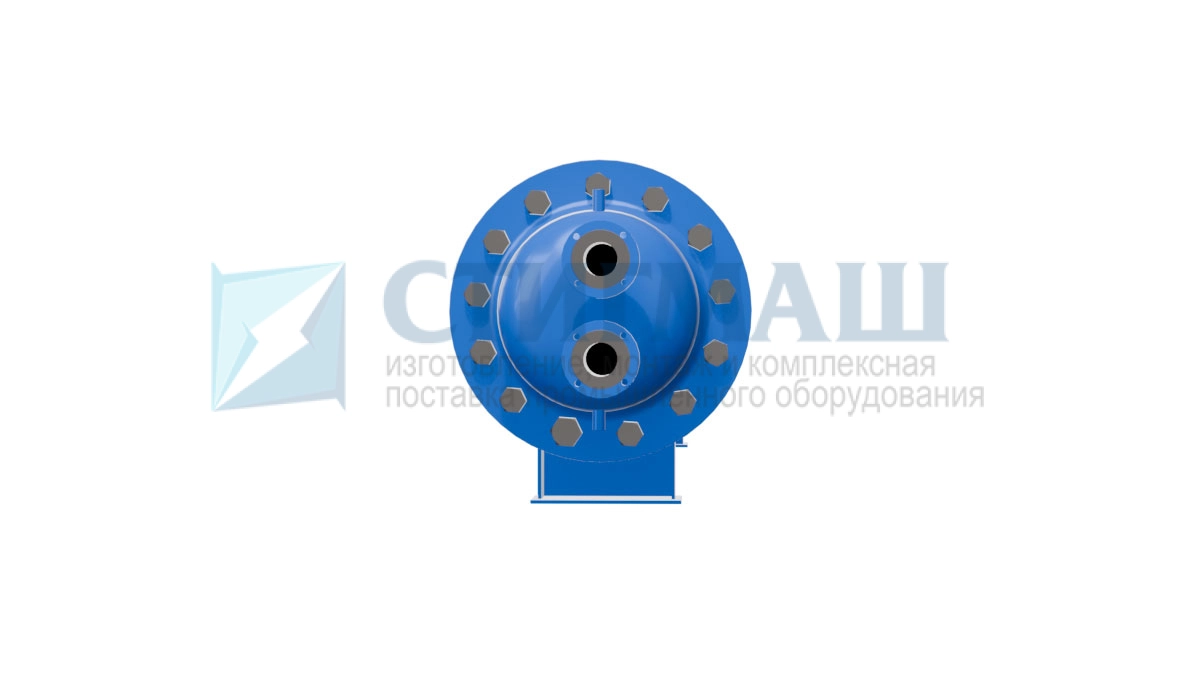

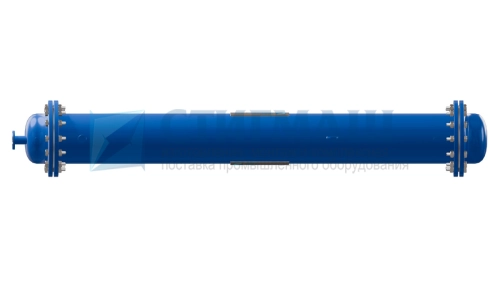

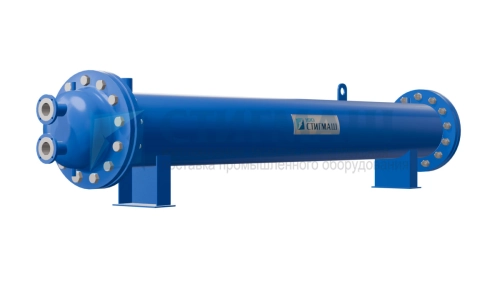

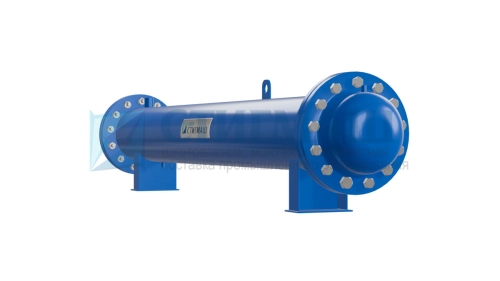

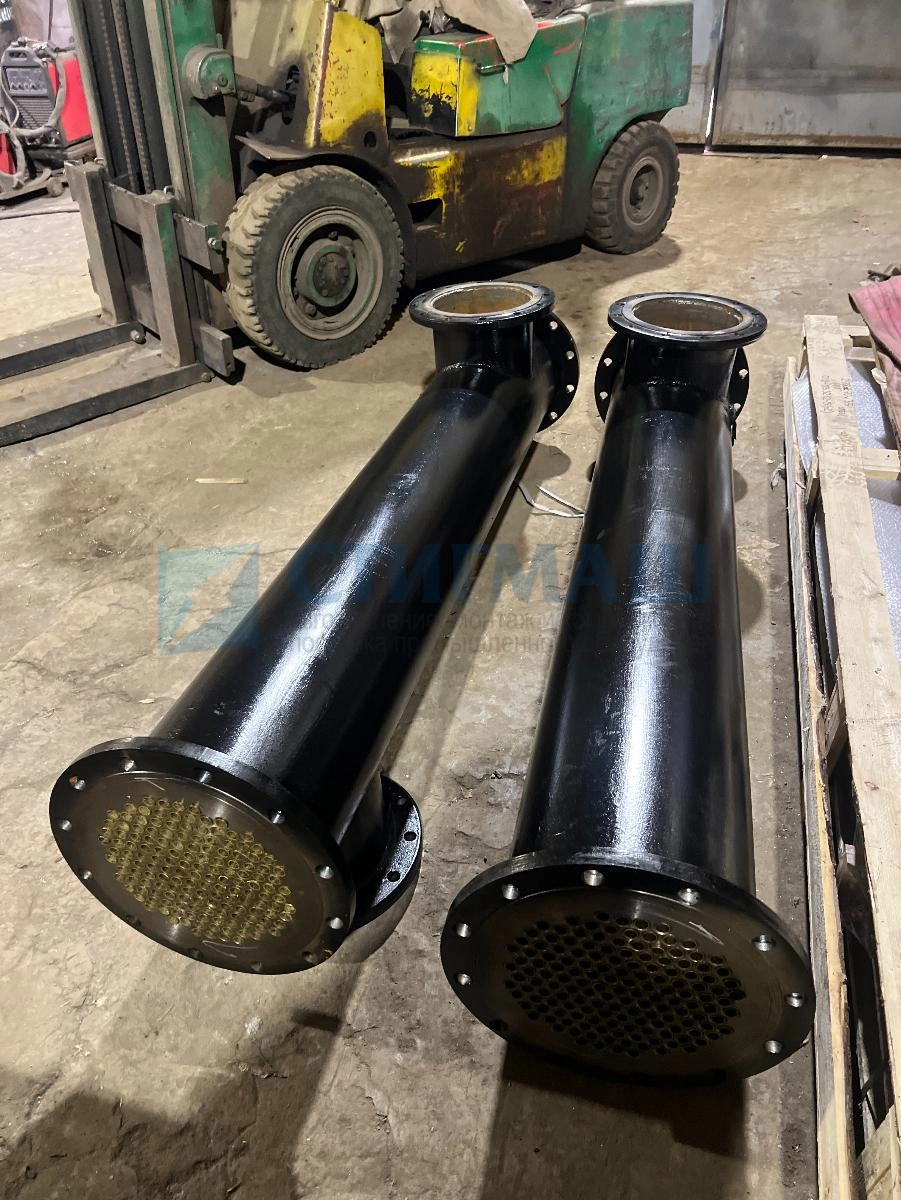

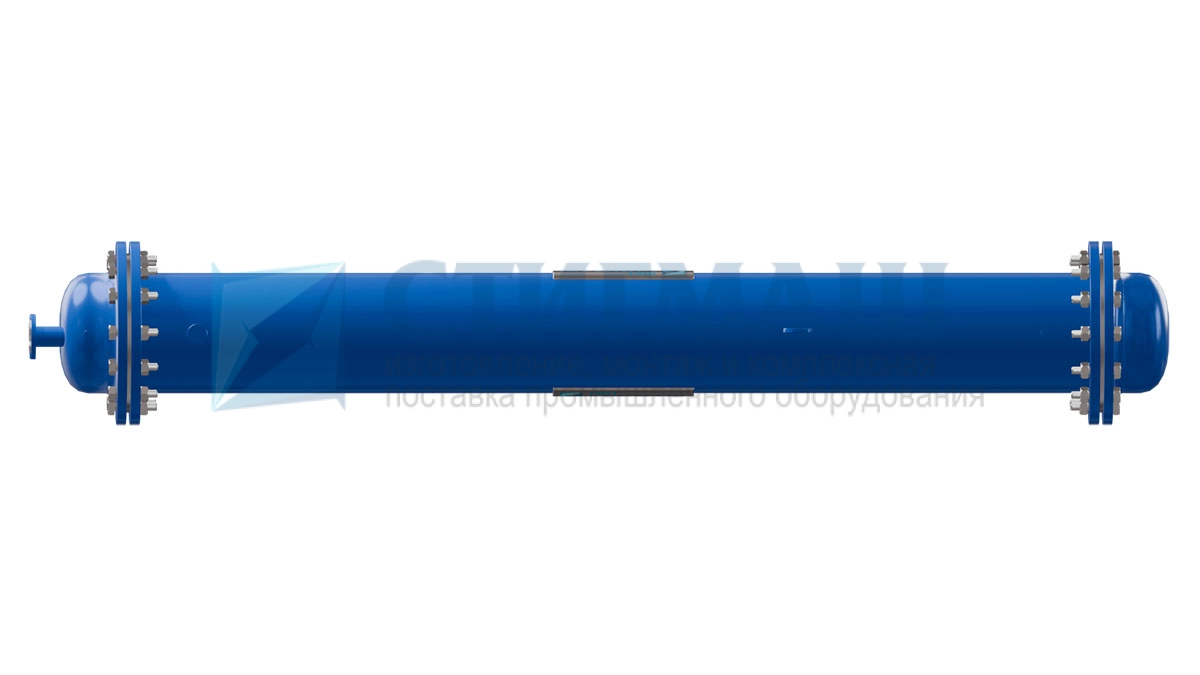

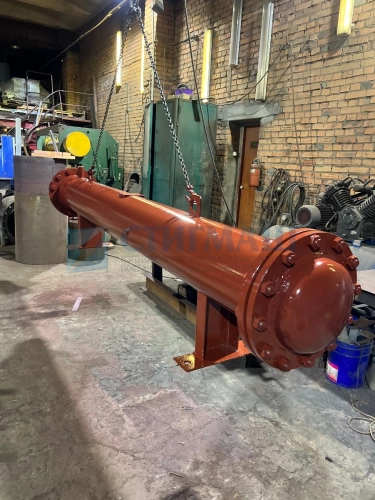

Конструктивно подогреватели мазута ПМ представляют собой горизонтально расположенный кожухотрубный теплообменник. Основные части: корпус, трубная система, подводной и отводной патрубки, две крышки, передняя и задняя. Крышки крепятся к корпусу посредством разъёмного фланцевого соединения. На верхней части корпуса расположены патрубки подвода пара и отвода воздуха, внизу вмонтирован патрубок для отвода конденсата.
Расшифровка обозначения: ПМ 25-6, где ПМ — подогреватель мазутный; 25 — давление в трубной системе, кгс/см2; 6 — производительность по мазуту, тонн в час.
Подогреватель мазута типа ПМ 25-6 предназначен для подогрева мазута в растопочной системе мазутоподготовки.
Расчетный срок службы подогревателя мазута – 20 лет.
Гарантийный срок эксплуатации – 24 месяца с момента ввода ПМ 25-6 в эксплуатацию, но не более 36 месяцев со дня отгрузки потребителю, при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
|
Давление, в корпусе, кгс/см²
|
13 |
|
Давление, в трубной системе, кгс/см²
|
25 |
|
Масса сухая, кг
|
667 |
|
Номинальный расход пара, т/ч
|
0,35 |
|
Площадь поверхности теплообмена, м²
|
11,1 |
|
Произвoдительность, по мазуту, т/ч
|
6 |
|
Температура макс. в корп, °С
|
250 |
|
Температура макс. в тр. сист., °С
|
125 |

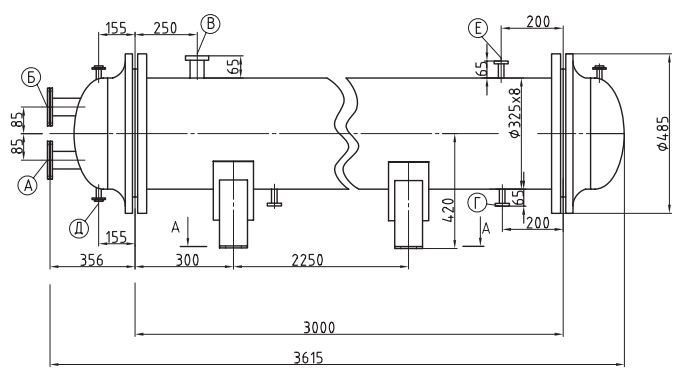

Схема расположения опор
Таблица присоединений
| Обозна- чение | Наименование | Кол. | Условные | Присоеденительные размеры, мм | ||||
|---|---|---|---|---|---|---|---|---|
| Dy, мм | Ру, кгс/см2 | Ф, нар | Ф, окр отв | Ф, отв | Кол. отв | |||
| А | Вход мазута | 1 | 50 | 25 | 125 | 18 | 4 | |
| Б | Выход мазута | 1 | 50 | 25 | 125 | 18 | 4 | |
| В | Вход пара | 1 | 50 | 16 | - | - | - | |
| Г | Выход конденсата | 1 | 32 | 16 | - | - | - | |
| Д | Дренаж мазута | 1 | 20 | - | М20х1,5 | |||
| Е | Отсос воздуха | 1 | 20 | 16 | - | |||
