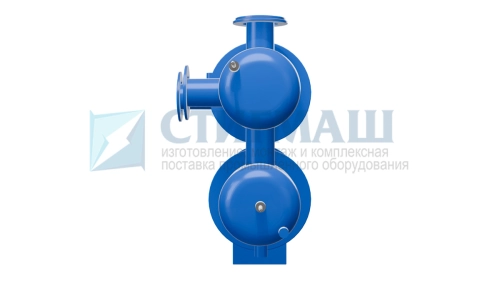

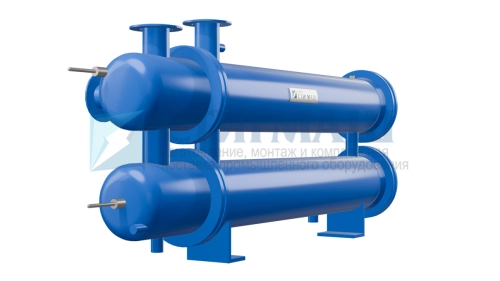

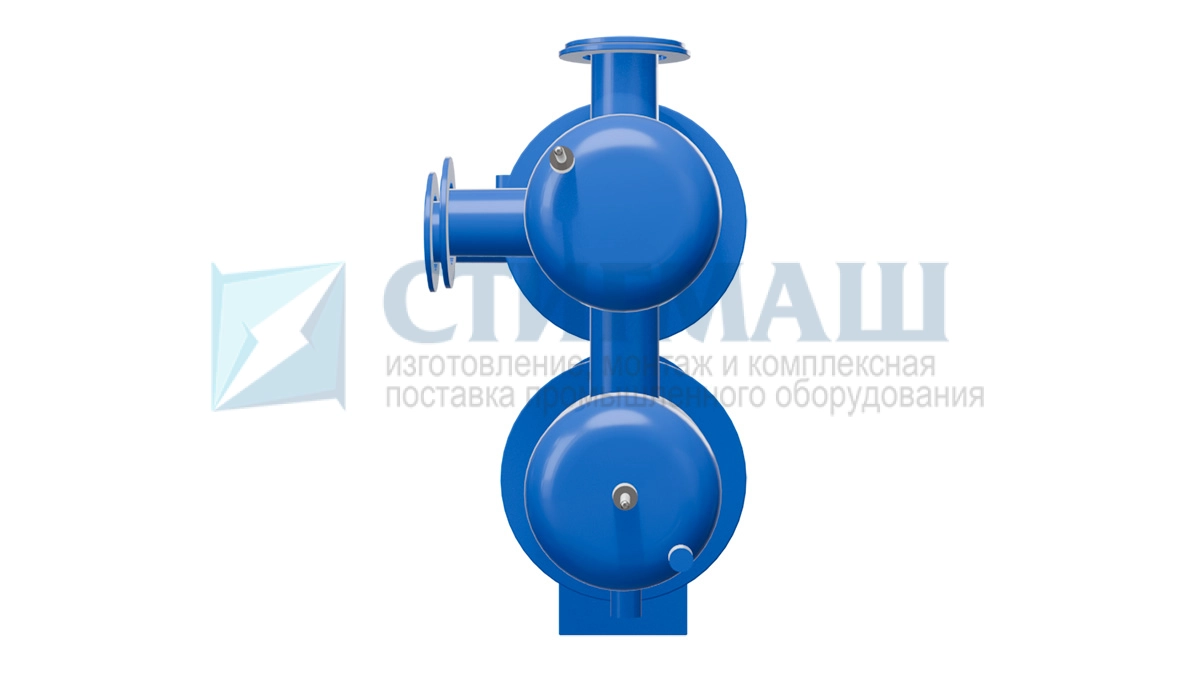

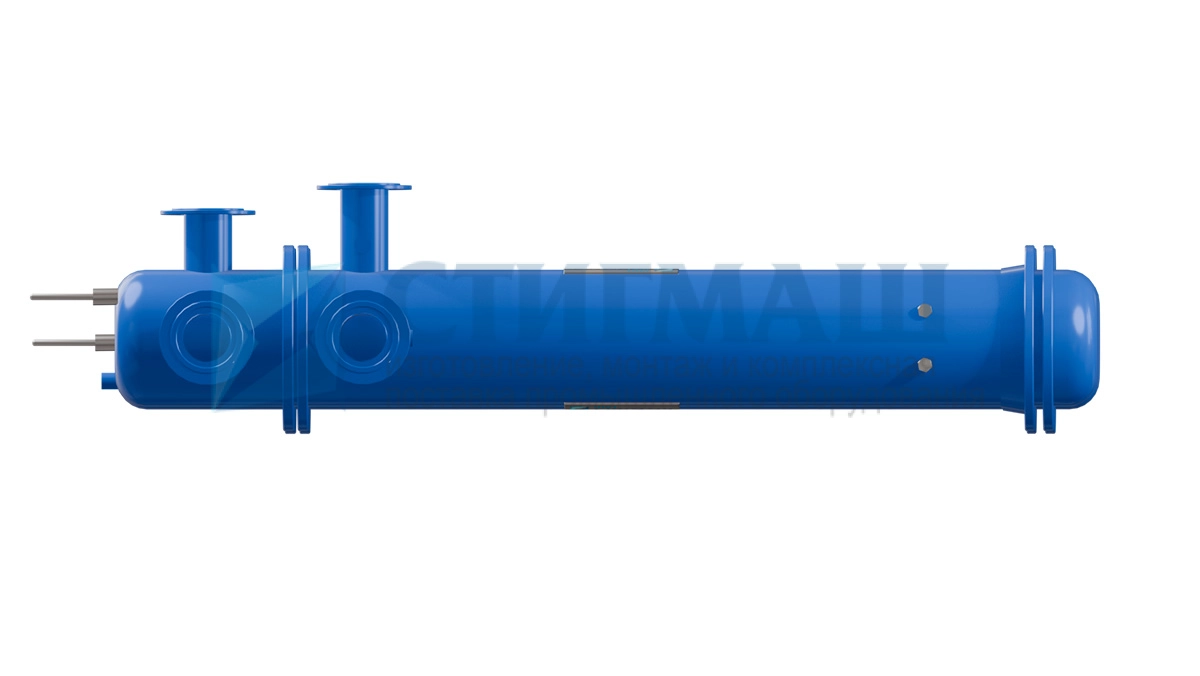

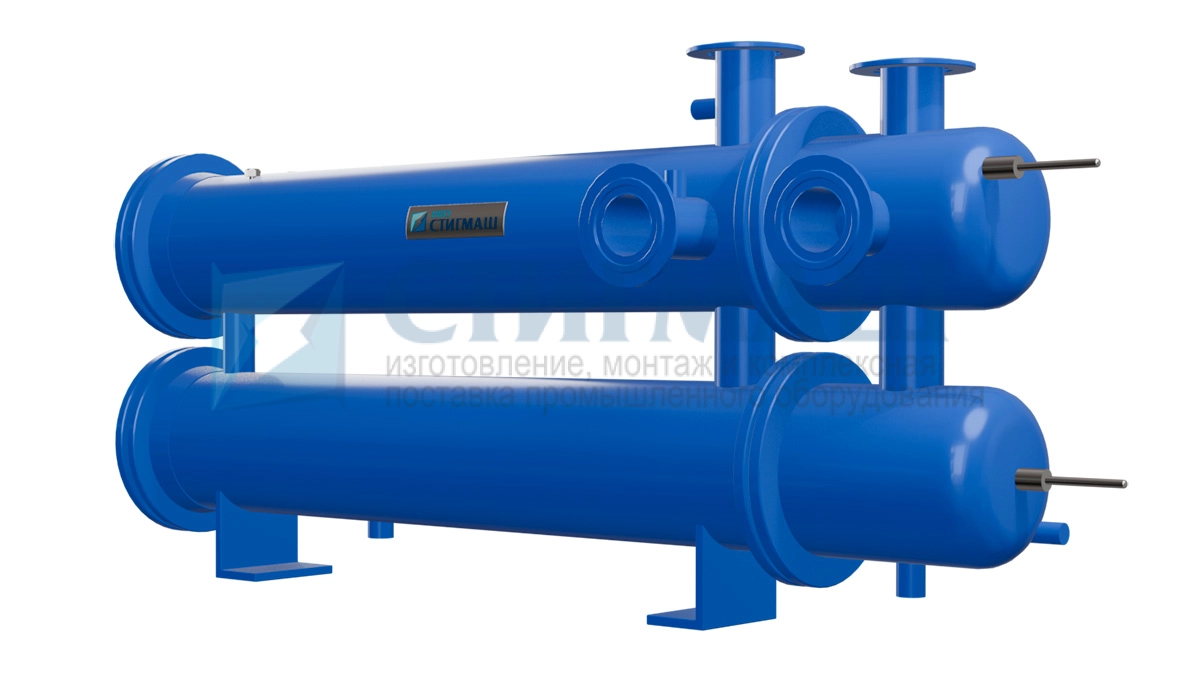

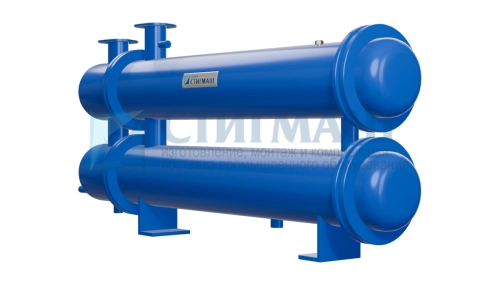

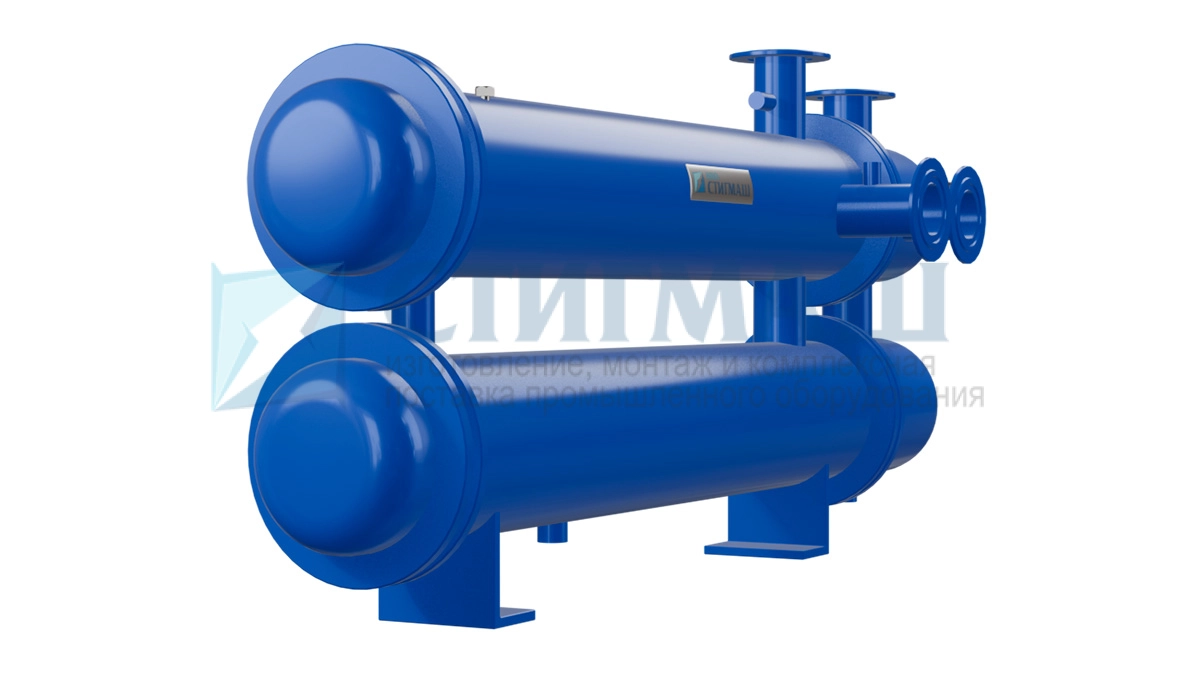

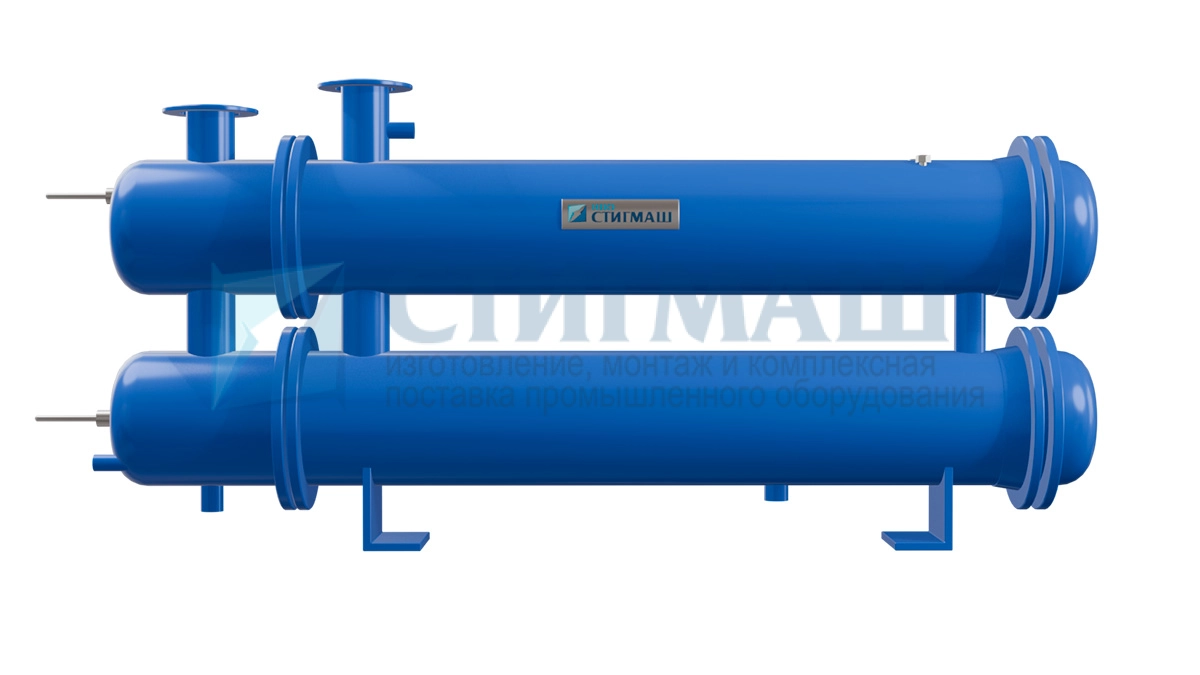

Охладитель конденсата ОК-8-15-6

Охладитель конденсата ОК-8-15-6 представляет собой горизонтально расположенный однокорпусной кожухотрубный теплообменник. Основные части охладителя:

• Корпус с приваренными воротниковыми фланцами;
• Трубная система из двух трубных досок с завальцованными прямыми трубками;
• Передняя и задняя камеры сварные из труб, воротниковых фланцев и эллиптических днищ.

Расшифровка условного обозначения ОК-8-15-6: ОК — охладитель конденсата; 8 — площадь поверхности теплообмена (м²); 15 - рабочее давление в трубной системе (кгс/см²); 6 - рабочее давление в корпусе (кгс/см²).

Охладители конденсата ОК-8-15-6 используются для охлаждения конденсата греющего пара подогревателей ПН, ПНД и ПСВ. Устанавливаются в системах теплоснабжения, получающих тепловую энергию от ТЭЦ, ГРЭС и паровых котлов промышленных котелен. Могут использоваться для утилизации тепла греющего пара пароводяных теплообменных установок, и горячей воды систем водоочистки котельных установок.
