Охладители конденсата ОК-16-15-6 используются для охлаждения конденсата греющего пара подогревателей ПН, ПНД и ПСВ. Устанавливаются в системах теплоснабжения, получающих тепловую энергию от ТЭЦ, ГРЭС и паровых котлов промышленных котелен. Могут использоваться для утилизации тепла греющего пара пароводяных теплообменных установок, и горячей воды систем водоочистки котельных установок.

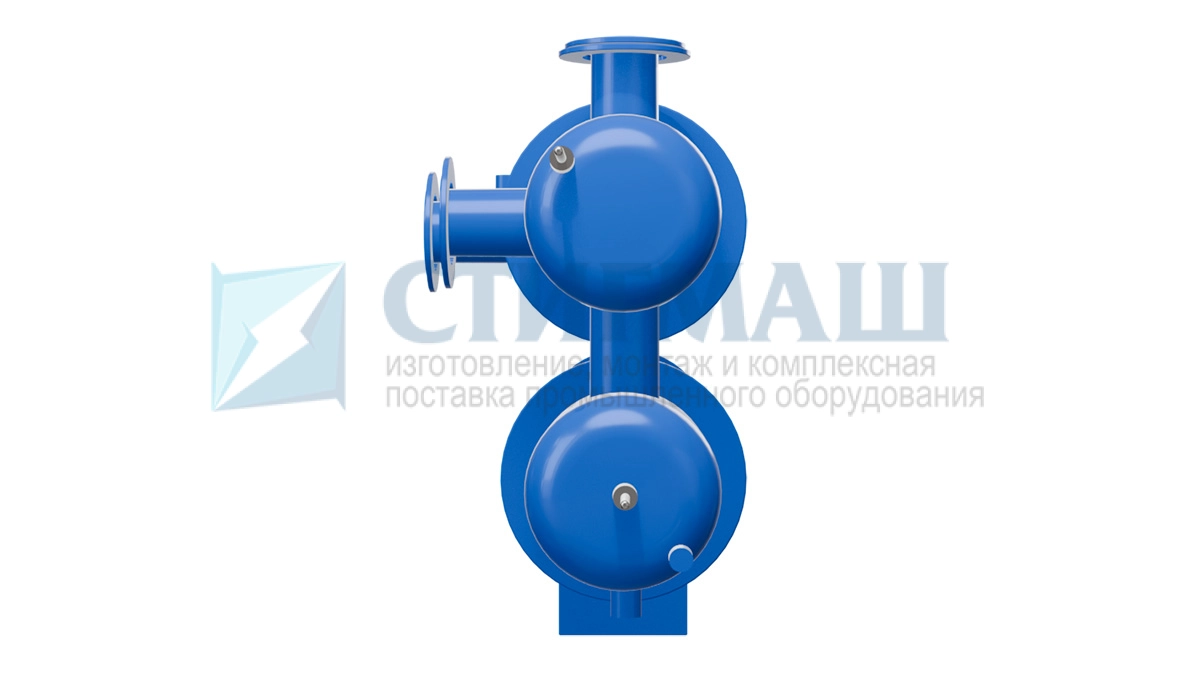

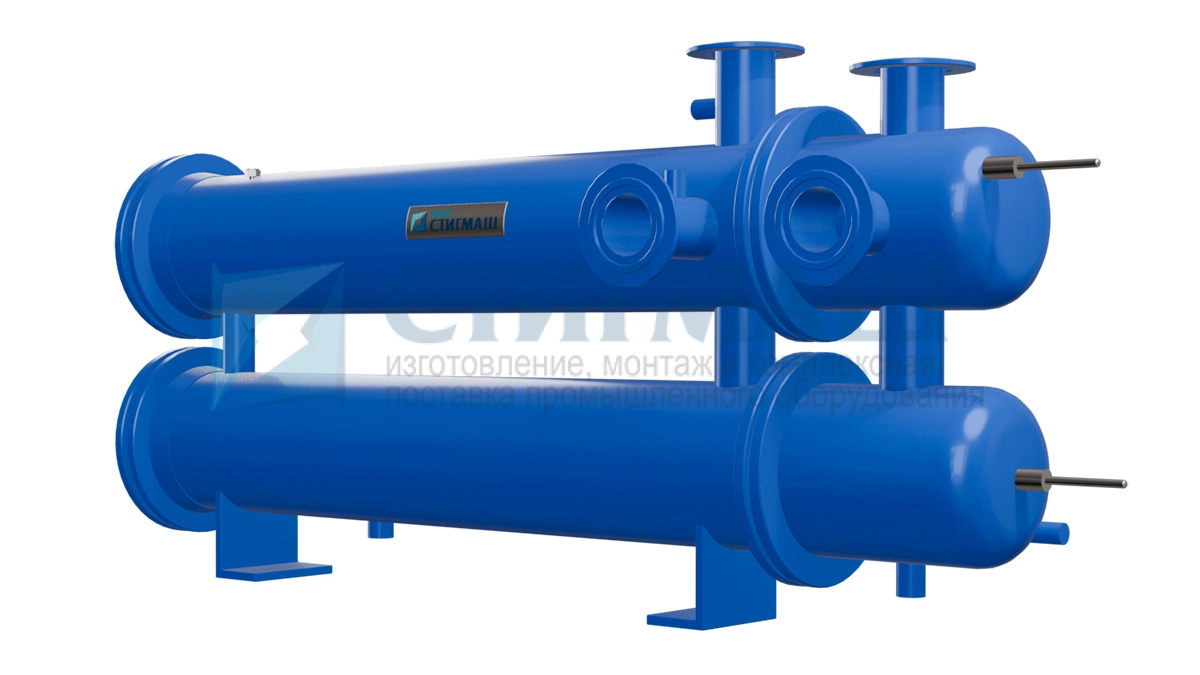

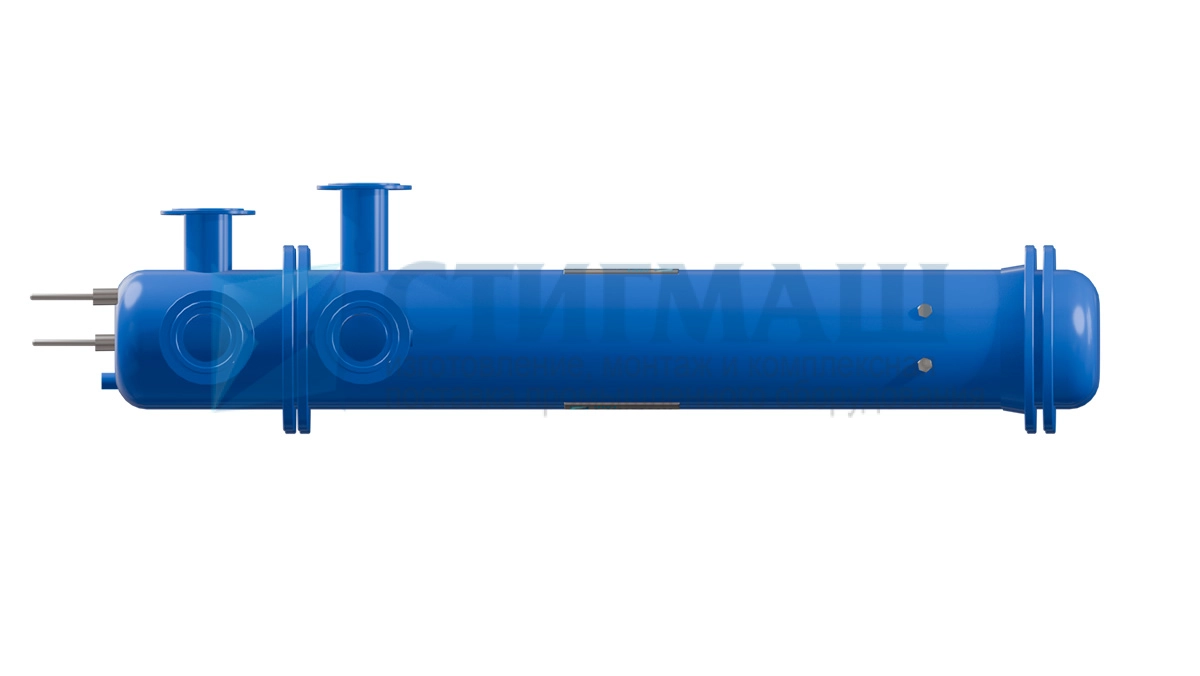

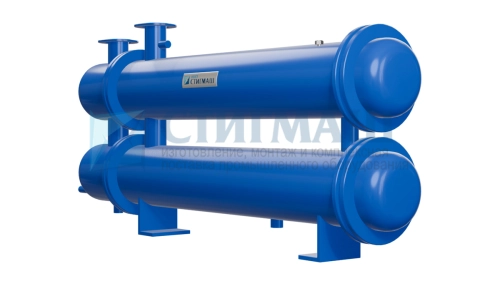

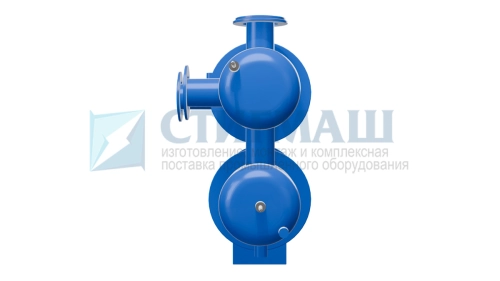

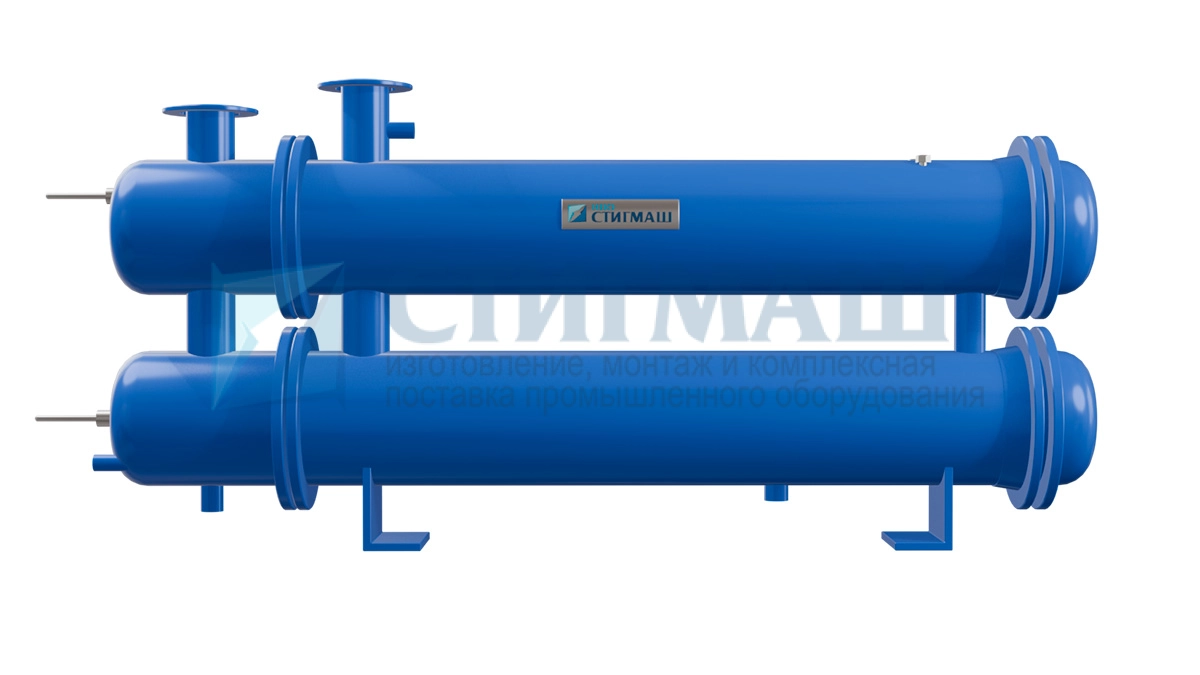

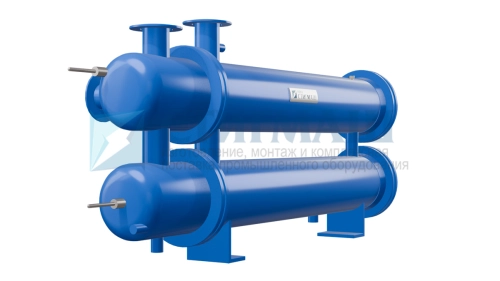

Охладитель конденсата ОК-16-15-6 представляет собой горизонтально расположенный однокорпусной кожухотрубный теплообменник. Основные части охладителя:
- Корпус с приваренными воротниковыми фланцами;
- Трубная система из двух трубных досок с завальцованными прямыми трубками;
- Передняя и задняя камеры сварные из труб, воротниковых фланцев и эллиптических днищ.
Расшифровка условного обозначения ОК-16-15-6: ОК — охладитель конденсата; 16 — площадь поверхности теплообмена (м2); 15 - рабочее давление в трубной системе (кгс/см2); 6 - рабочее давление в корпусе (кгс/см2).
Охладители конденсата ОК-16-15-6 используются для охлаждения конденсата греющего пара подогревателей ПН, ПНД и ПСВ. Устанавливаются в системах теплоснабжения, получающих тепловую энергию от ТЭЦ, ГРЭС и паровых котлов промышленных котелен. Могут использоваться для утилизации тепла греющего пара пароводяных теплообменных установок, и горячей воды систем водоочистки котельных установок.
|
Масса сухая, кг
|
783 |
|
в трубной системе
|
60 |
|
в корпусе
|
30 |
| Количество ходов воды | |
|
В корпусе
|
2 |
